Schema Grid Tie, Qualcosa non quadra
FinePagina

joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 15/03/2020 23:55:39

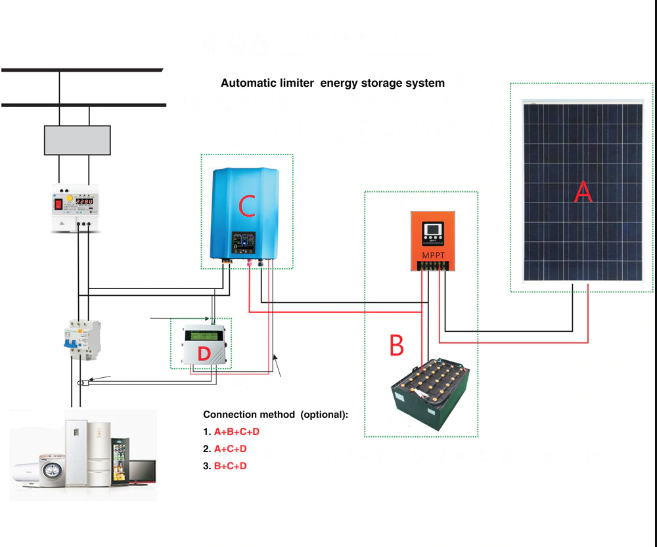

Hola , mi pare che qualcosa non quadra nei collegamenti oppure me sto' a rincogli.....re io??




Immagine Allegata: grid_tie.png

ForumEA/U/grid_tie.png



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 16/03/2020 00:31:56

Be se il sensore serve per non immettere non va lì, ma sopra verso il contatore e il magneto/diff. deve stare su.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 16/03/2020 00:40:40

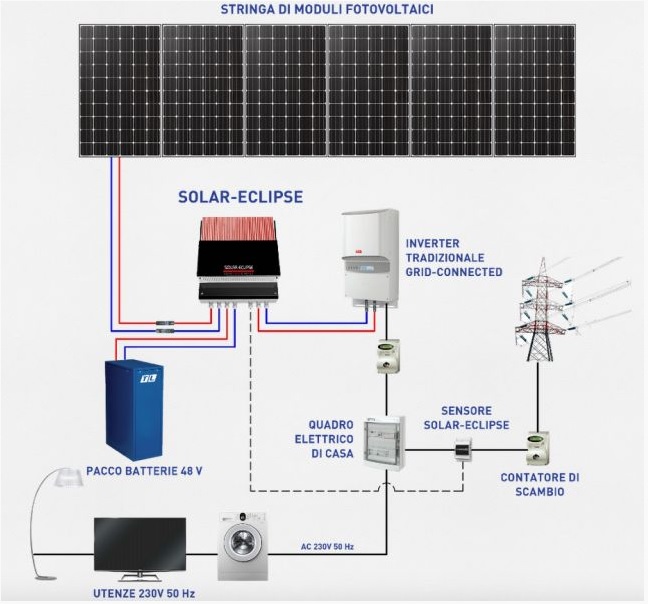

Solitamente lavorano così.



Immagine Allegata: Solar_Eclipse.jpg

ForumEA/U/Solar_Eclipse.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 16/03/2020 00:41:16

Infatti! A volte le descrizione e le immagini sono forvianti.
Ho preso il 1000gtil2 pensando che il sensore potesse essere collegato a una ventina di metri , ma non funziona e stavo guardando questo che usa rs485 per comunicare con l'inverter...



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 16/03/2020 00:45:46

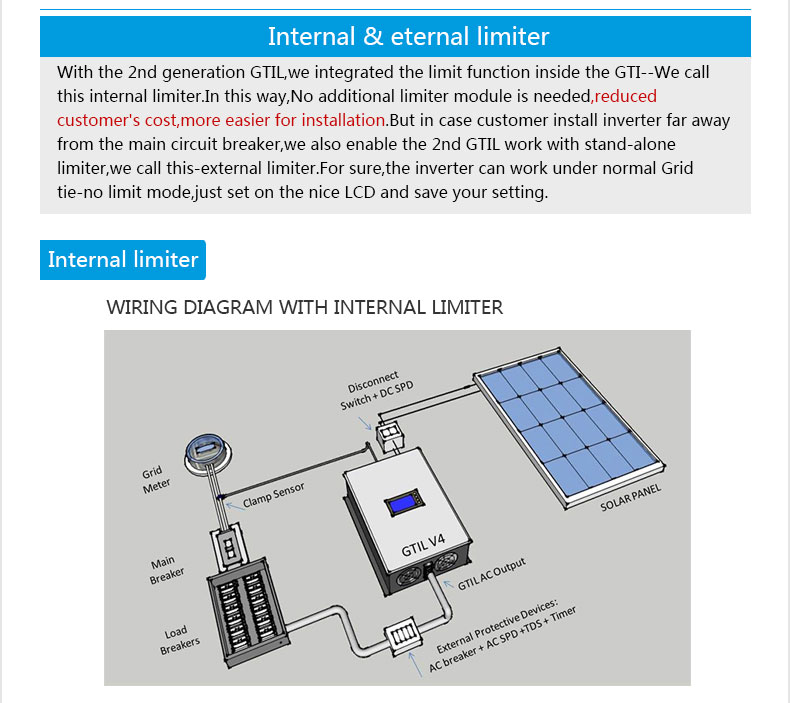

Lo schema lo fa vedere lato contatore.



Immagine Allegata: HTB1BaR1bwjN8KJjSZFCq6z3GpXa1.jpg

ForumEA/U/HTB1BaR1bwjN8KJjSZFCq6z3GpXa1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 16/03/2020 00:47:36

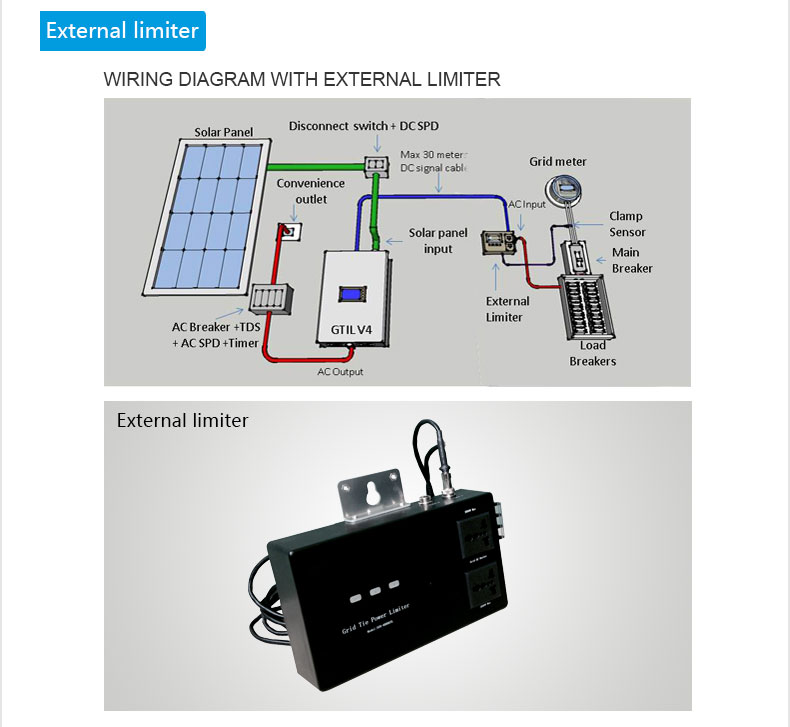

Anche questo limitatore esterno e dice MAX 30m.



Immagine Allegata: HTB1gX3teL6H8KJjy0Fjq6yXepXaR_2.jpg

ForumEA/U/HTB1gX3teL6H8KJjy0Fjq6yXepXaR_2.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 16/03/2020 00:51:57

Si , lo schema del gtil e' corretto infatti. Il problema e' nella lunghezza massima del cavo del TA che non fa' piu' di 10 metri nel gtil(verificato).Quello che ho postato io ha il sensore con una sua centralina che comunica tramite rs485 e di conseguenza la lunghezza ha limiti molto ampi ,parliamo di centinaia di metri...Ho 35 metri dall'inverter al contator e con questo risolverei il problema



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 16/03/2020 00:53:23

Mi mandi il link dei 30 metri...grazie



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 16/03/2020 00:55:11

Eccolo LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 16/03/2020 00:56:32

Ho chiesto al venditore e mi ha detto che il limite del collegamento tra centralina e inverter e' dato dal protocollo rs485..quindi va bene



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 16/03/2020 00:57:37

E' quello che ho io e ti posso garantire che non supera i 10 metri..



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 16/03/2020 00:59:28

Provato cavetto bipolare , ethernet con coppia unica,in parallelo ma non va oltre i 10 metri



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 16/03/2020 01:01:04

Quello non è un TI è un sensore direzionale e dovrebbe funzionare con 3 fili, la massa del connettore più i due contatti interni, hai provato con un cavo UTP usando la copia bianco/blu completa per la massa e bianco/arancio separati per i due contatti?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



joeled
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 16/03/2020 01:03:36

Questo e' un TI come quello che ho io... e non faccio piu' di 10 metri...sono 2 fili dal TI all'inverter



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 16/03/2020 01:04:40

Strano, i TI non sentono la direzione del flusso.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
