impianto telecamere stand alone
FinePagina

fly1971

Avatar
MegaWatt


Gruppo:Utente
Messaggi:523

Stato:



Inviato il: 24/06/2020 14:54:01

Niente finte , tutte vere , 4 montate su 2 pali, una telecamera controlla l'area interessata e l'altra puntata sull'altro palo e uguale sull'altro palo,in queto modo si controllano anche tentativi di sabotaggio ai pali, i corrugati annegati nella rampa del garage, registratore e batteria nel garage, ho un piccolo monitor che alimento con piccolo inverter nel momento che mi serve visionare le registrazioni.
Dalle mie parti c'è un detto : pa a carn tost' cj' vo u curtell taghent
tradotto : per la carne dura e callosa serve un coltello molto affilato!
Possiamo anche aggiungere anche un paio finte ma si intuisce che siano finte o diverse coem modello da quelle vere
La fantasia e inventiva non mi manca e a volte diventa anche perfida ;-) ;-)



fly1971

Avatar
MegaWatt


Gruppo:Utente
Messaggi:523

Stato:



Inviato il: 26/08/2020 14:28:50

Dopo ore sotto il sole a fare i buchi per i pali e sottotraccie per il corrugato alla fine sono riuscito a finirlo, devo fare altre migliorie visto che ho lavorato nelle settimane del 15 Agosto e quindi difficile a trovare negozi aperti, e alla fine mi sono arrangiato con quello che avevo tra le cose vecchie e anche dal fatto che volevo renderlo operativo prima di rientrare alla mia sede , voglio aggiungere una cassetta con dei sezionatori , per il pannello fotovoltaico, batteria e dc-dc registratore e telecamere.

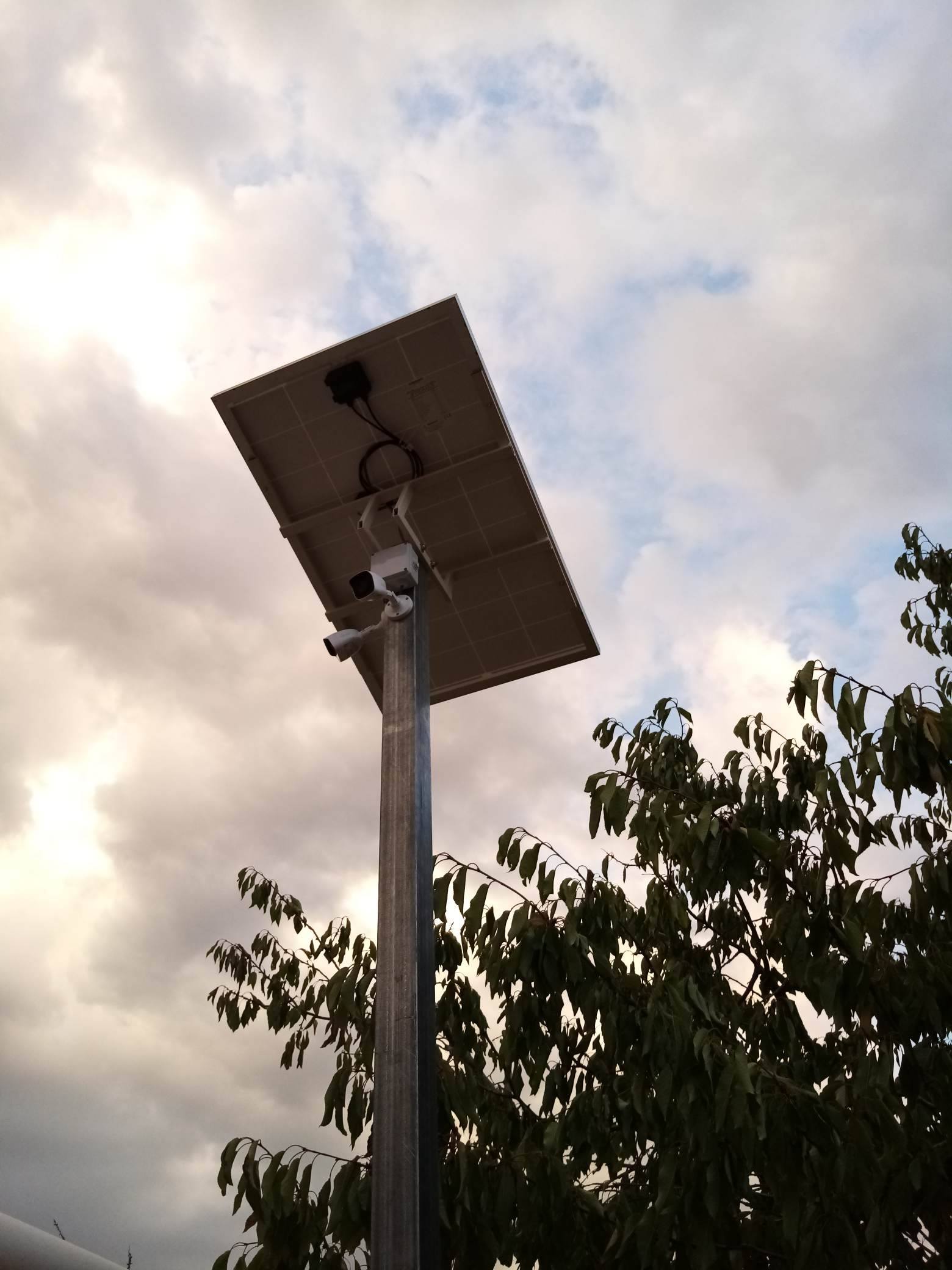

Su un palo ho preparato un telaio per pannello con un inclinazione di 16-17°, pannello da 100W purtroppo avevano finito la taglia da 80W dai consumi era suffciente anche nei periodi invernali di meno sole.

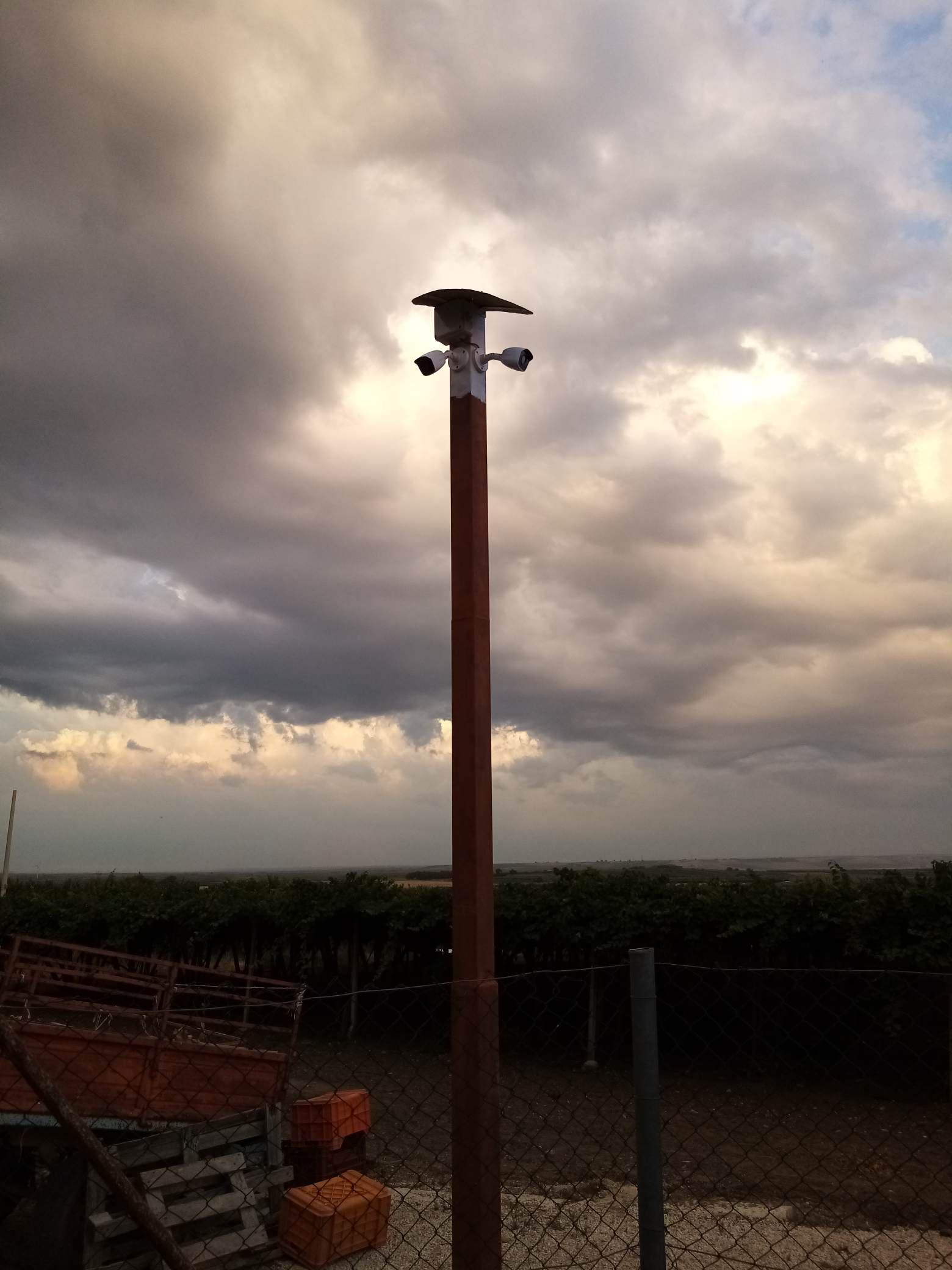

ogni palo ha 2 telecamere.
Ho sfruttato le zanche a perdere della gettata del muro come ganci, mi sono prepararo un piccolo telaio cosi da fissare tutto vicino a listelli di legno, visto che non avevo un trapano a batteria per fori al cemento.

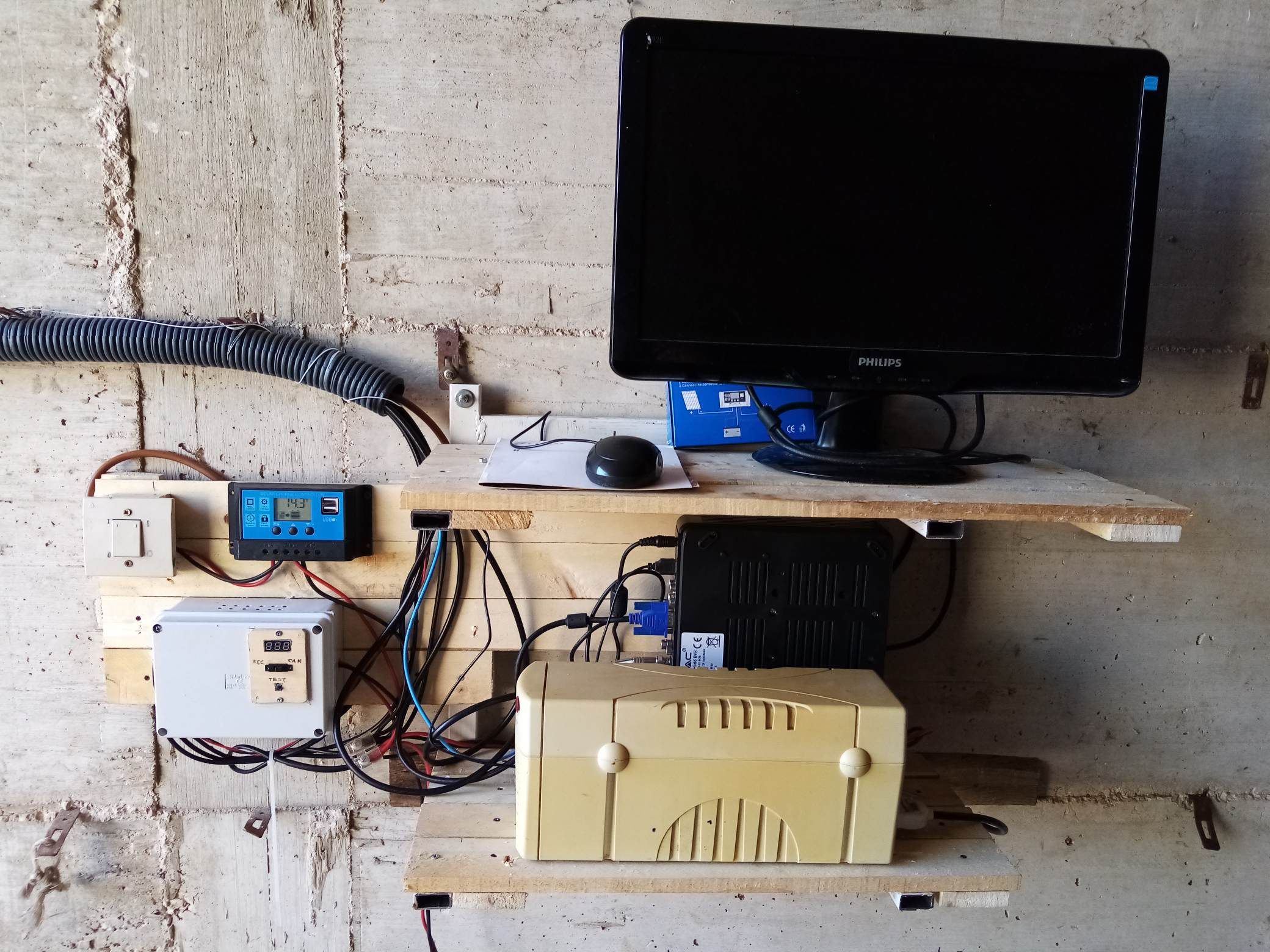

Per l'impianto di alimentazione , ho messo un interruttore per il pannello, regolatore di corrente per la batteria, nella cassetta sono stati messi 2 DC-DC buck-boost per stabilizzare la tensione a 12V che mi alimentano le telcamere e registratore , ci ho aggiunto un display e pulsante per controllare che la tensione sia sempre a 12V ( per telecamere e registratore), per alimentare il monitor ho usato un vecchio UPS modificato da me ( progetto presentato in passato)
Voglio costruirmi dei Dc-Dc boost più affidabile e che sia ben dissipati , i due che ho preso sono di quelli siglati con Xl6009 presi su aliexpress , quello che mi alimenta il registratore si scalda parecchio e sono risucito a metterci un aletta di raffredamento.

http://www.energialternativa.info/public/newforum/ForumEA/U/telecamera-1.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/telecamera-2.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/telecamera-3.jpg



Modificato da fly1971 - 27/08/2020, 00:05:52


lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1653

Stato:



Inviato il: 26/08/2020 18:17:14

CITAZIONE (fly1971, 26/08/2020 14:28:50 ) Discussione.php?216068&2#MSG16



... Dopo ore sotto il sole a far dei buchi per i pali e sottotraccie...



Ciao, ottimo lavoro, ma visto il tipo di "animali" che vuoi fotografare, io prenderei in considerazione anche una protezione "Old Style" contro eventuali sorprese...

http://www.energialternativa.info/public/newforum/ForumEA/U/fionda.jpg



Non e' elettronica, ma non si puo' mai sapere che ci siano ancora esperti nel suo utilizzo...



fly1971

Avatar
MegaWatt


Gruppo:Utente
Messaggi:523

Stato:



Inviato il: 27/08/2020 09:23:11


Per fortuna sono esperto con quell'apparecchiatura, anzi avevo dimenticato a portarmela con me , una versione più recenti , visto che giu c'è un invasione di piccioni su i tetti e fanno un sacco di danni , mi volevo divertire al tiro al "piccione".
Se il l'impianto non mi da problemi e funziona regolarmente voglio sfruttare l'impianto esistenze dei fili ed degli interruttori e dotare il garage di illuminazione con led a 12V
Il garage veniva alimentato da quadro generale dell'abitazione , ovviamente visto la situazione mi hanno staccato l'alimentazione, ho pensato di staccare fisicamente la linea che mi viene dal quadro cosi ho un impianto a se e lo collego alla 12V e al posto delle lampade a 220V ci metto le 12V



fly1971

Avatar
MegaWatt


Gruppo:Utente
Messaggi:523

Stato:



Inviato il: 02/09/2020 11:56:48

Comunque ha gia portato i primi frutti, in questi giorni partirà una denuncia legale perchè è stata registrata un azione di manomissione ai lucchetti per il locale dell'autoclave dove mio padre ha inviato regolarmente una copia delle chiavi tramite raccomandata , e la cosa cosa mi stupisce e che lo hanno fatto alla luce del sole e sotto le telecamere , forse pensano che siano finte e messe li tanto per fare presenza.



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3078

Stato:



Inviato il: 02/09/2020 12:49:27

Dettaglio tecnico-legale: hai messo i cartelli che informano che la zona è videosorvegliata? In mancanza di questi avvisi penso non puoi procedere legalmente alla denuncia usando i video registrati..



---------------
Pannelli: 4395 Wp policristallini. Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (ESP8266). Regolatore di carica: Finalmente di nuovo il PCM8048!
Batterie: 24 elementi trazione pesante 315Ah C5 48V
Impianto illuminazione giardino: 300Wp amorfi, regolatore MPPT EpSolar 20A, inverter onda pura 300W, 100Ah batterie auto



fly1971

Avatar
MegaWatt


Gruppo:Utente
Messaggi:523

Stato:



Inviato il: 04/09/2020 16:09:38

Si il cartello è stato posto un paio di metri prima del palo mentre si entra nell'accesso della proprietà ed è ben visibile, mi sono informato su tutto, anche sull aspetto legale.
