Dubbi parametri inverter pwm 3024
FinePagina

lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 19/09/2020 18:31:07

OT... Ma non troppo...

Ciao, stavo "elucubrando" su i fatidici "Apparecchi Energivori", in particolare Lavatrice e simili...

Ovviamente il mio "Taroc-Pensiero" e' corso subito alla "moderazione" delle "Resistenze".
La cosa migliore sarebbe sostituire o far sostituire le resistenze con altre di minor potenza. Sempre che l'elettronica che infarcisce i moderni elettrodomestici non rompa i cosoddetti perche' la resistenza non gli piace.

Il Taroccamento piu' semplice e rapido, sarebbe invece, un bel diodo in serie alla resistenza in modo da dimezzare approssimativamente la potenza e quindi rientrare nei parametri di funzionamento degli "Inverter"...

Ma... SORPRESONA! Ho letto in altri forum che tale modifica se per MammaEnel non fa differenza, per i condensatori dei finali di potenza degli Inverter e' una cosa particolarmente stressante che preto o tardi li fa defungere.
Perche' postare qui la notizia, semplice: perche' sempre in quei forum, chi voleva utilizzare questo "escamottage" portava ad esempio gli Asciugacapelli o pure le stufette che utilizzano proprio il "Diodo in serie" per la Potenza Ridotta...
Se gli amici esperti confermano questo "Alert" credo che sia bene tenerne conto soprattutto quando si hanno inverter che lavorano al limite... Vale soprattutto per gli "Asciugacapelli" che sembrano tanto "Innocui" ma in realta' sono (o almeno erano) anche la causa piu' frequente di incidenti domestici. Personalmente non uso asciugacapelli, ma solo una bella frizione con l'ascugamano e poi si asciugano da se' e li lavo tutti i giorni: acqua fresca e un velo di sapone neutro...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9867

Stato:



Inviato il: 19/09/2020 18:48:32

C'è un regolatore MPPT che può reggere tutti i tuoi 10 pannelli in due stringhe da 5, accetta massimo 200V in ingresso è il Tracer 10420AN, ma costa come il tuo inverter LINK 343€ ma più di 2500W a 24V non fa.

Dovresti mettere 2 Tracer 6420AN da 1500W a 24V con VOC 200V uno ogni 5 pannelli in serie, 220€ cad.



Modificato da Claudio - 19/09/2020, 18:56:57


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2379

Stato:



Inviato il: 19/09/2020 19:26:55

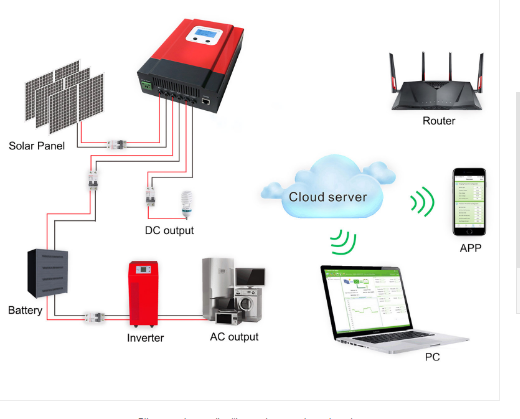

Anche questo regolatoreLINK



Immagine Allegata: 1.PNG

ForumEA/U/1_7.PNG



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 19/09/2020 21:47:26

CITAZIONE (lupocattivo, 19/09/2020 18:31:07 ) Discussione.php?216210&30#MSG452



Il Taroccamento piu' semplice e rapido, sarebbe invece, un bel diodo in serie alla resistenza in modo da dimezzare approssimativamente la potenza e quindi rientrare nei parametri di funzionamento degli "Inverter"...

Ma... SORPRESONA! Ho letto in altri forum che tale modifica se per MammaEnel non fa differenza, per i condensatori dei finali di potenza degli Inverter e' una cosa particolarmente stressante che preto o tardi li fa defungere.


Ciao Lupo!
Si avevo letto anch'io che chi aveva usto questo escamotage aveva avuto problemi con i condensatori..



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 19/09/2020 22:02:43

CITAZIONE (Claudio, 19/09/2020 18:48:32 ) Discussione.php?216210&30#MSG453

C'è un regolatore MPPT che può reggere tutti i tuoi 10 pannelli in due stringhe da 5, accetta massimo 200V in ingresso è il Tracer 10420AN, ma costa come il tuo inverter LINK 343€ ma più di 2500W a 24V non fa.

Dovresti mettere 2 Tracer 6420AN da 1500W a 24V con VOC 200V uno ogni 5 pannelli in serie, 220€ cad.


Grazie Claudio!
li ho visti belli ma carucci $$$$



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9867

Stato:



Inviato il: 19/09/2020 22:03:21

CITAZIONE (Riccardo, 19/09/2020 19:26:55 ) Discussione.php?216210&30#MSG455

Anche questo regolatore


Quello arriva solo a 150V a lui serve almeno da 200V 39V*5=195V



Modificato da Claudio - 19/09/2020, 22:06:43


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 19/09/2020 22:13:54

Già.. i miei pannelli hanno una Voc di 39,8V. x 5 = 199V. ci stanno al pelo..
(sono monocristallini)
avevo letto che con il freddo la tensione aumenta, rischio qualcosa passando i 200v dell'Mppt?
i prossimi pannelli è meglio che li prendo a 72celle o sempre 60 usando un Mppt?



Modificato da OrsoMario - 19/09/2020, 22:18:39


---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9867

Stato:



Inviato il: 19/09/2020 22:20:25

Non mischiare mai le tipologie dei pannelli, se parti con un tipo prosegui con quello.
72 celle per PWM 60 celle per MPPT, però tutto dipende sempre dal regolatore/inverter, se prendi un ibrido ha il FV a 450V, bisogna sempre fare 1+1+1+1 e mettere d'accordo i componenti, non c'è una regola fissa.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 19/09/2020 22:51:48

Scusami Claudio non riesco a seguirti,
io ora ho 5 pannelli 60 celle con inverter PWM,
non riesco a comprendere cosa volevi dirmi..Faccine/hmm.gif



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9867

Stato:



Inviato il: 20/09/2020 00:00:32

Hai un PWM da 80V VOC con pannelli da 300W 39.8V VOC e 32.7V di Vmpp, i 300W 72 celle hanno 45V do VOC e 36.5V di Vmpp.
se devi caricare a 29/30V con i 32.7V sei sempre al limite, mentre con 36.5V raggiungi prima il punto di lavoro ottimale.
Io comunque insisto sul fatto che 32.7V di Vmpp sono pochi per avere una giusta resa e farei serie da 2 pannelli, diminuendo la corrente raggiungo la tensione di lavoro molto tempo prima e la abbandono molto tempo dopo, altrimenti perché avrebbero fatto un regolatore da 80V.
Non mi sono mai piaciuti i PWM perché ti obbligano a fare compromessi e ti legano a scelte irreversibili.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9867

Stato:



Inviato il: 20/09/2020 00:25:08

Comunque quando metterai anche gli altri 5 vedrai che la carica migliorerà assolutamente.

Stai sereno



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 20/09/2020 00:37:45

Dunque per migliorare la resa con il regolatore PWM che ho potrei fare 2 stringhe da 2 in serie e poi le metto in parallelo per avere 78v.di voc e 18,34A,
e poi prendere un o due regolatori MPPT e idem sempre serie e poi parallelo per avere la tensione sempre più alta, giusto?
si scombina il bilancamento tra i due sistemi tra Pwm e Mppt o facendo come detto sopra la cosa viene bilanciata?



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 20/09/2020 00:45:01

CITAZIONE (Claudio, 20/09/2020 00:25:08 ) Discussione.php?216210&30#MSG464

Comunque quando metterai anche gli altri 5 vedrai che la carica migliorerà assolutamente.

Stai sereno

Un po' di preoccupazione c'è ma penso che alla fine una quadra si trova, il più e che volevo capire cosa potevo fare per massimizzare la resa con con la base che ho



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2379

Stato:



Inviato il: 20/09/2020 11:33:44

CITAZIONE (Claudio, 19/09/2020 22:03:21 ) Discussione.php?216210&30#MSG459

CITAZIONE (Riccardo, 19/09/2020 19:26:55 ) Discussione.php?216210&30#MSG455
Anche questo regolatore


Quello arriva solo a 150V a lui serve almeno da 200V 39V*5=195V

Si hai ragione.. pensavo alla solita stringa di 3 ma ne vuole mettere 10 Faccine/wallbash.gif



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 20/09/2020 13:38:39

Ciao Riccardo,
la mia intenzione sarebbe, oltre a i 5 pannelli che ho già, arriavre a meterne altri 15 per un totale di 6Kwh



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...
