Aiuto per struttura pannelli fotovoltaici fai da te
FinePagina

OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4792

Stato:



Inviato il: 16/04/2021 01:46:51

Satavo pensando di realizzare le strutture per i pannelli fotovoltaici in stile fai da me,
perchè (quando sarà in ordine il tetto) ho in mente di mettere sopra il tetto 16 pannelli, e comprare 4 kit strutture da 4 pannelli mi costa circa mille euri!!

le staffe sotto tegola pensavo di realizzarle con piattine in ferro zincato da 2 mm o se le trovo ancora meglio in acciaio inox, per la struttura pensavo di utilizzare dei profilatia "U" in alluminio dello spessore di 2 mm.
poi piazzare in giardino i profilati stesi in terra appoggiare i pannelli segnare forare e asolare un pelo per avere un pò di agio nel montaggio, e fare un pre assemblaggio di prova in terra in modo da non tribulare quando monterò tutto sul tetto,

domanda: i 4 fori che si trovano nei profili dei pannelli (per intederci nella parte posteriore dovi si trova il beek sheet) si possono usare per passare i bulloni e ancorare il tutto sui profilati a "u", perchè ho notato che nei kit che vendono, i pannelli sono fissati con delle piattine che impacchettano il pannello alla struttura comprimendo il pannello dalla facciata esterna verso le barre della struttura,

altro dubbio, per i profilati a "u" che vorrei usare, lo spessore di 2 millimetri potrebbe bastare o meglio abbondare e esagerare andando su uno spessore di 3mm?

le bare di alluminio vanno bene quelle "dolci" o meglio quello denominato duroalluminio o dural molto piu resistente?

e in fine deve essere anodizzato o va bene grezzo?

mi sà che ho già fatto troppe domande....

Accetto consigli idee e sistemi differenti, grazie a tutti.



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3438

Stato:



Inviato il: 16/04/2021 18:27:29

CITAZIONE (OrsoMario, 16/04/2021 01:46:51 ) Discussione.php?216475&1#MSG0


...stile fai da me...



Ciao, consiglio da superignorante ... Fai attenzione all'uso di verghe metalliche lunghe... Spiego meglio: penso che la dilatazione lineare potrebbe generare tensioni che potrebbero non piacere ai pannelli. Mi sembra che i pannelli abbiano una protezione in vetro e ho visto spasso che alcuni utenti lamentano inspiegabili screpolature nei loro pannelli.
Coefficienti di Dilatazione Lineare.

Si misurano in metri e le ottieni moltiplicando il Coefficente per la lunghezza e per il delta T°.
Prendiamo l' Alluminio 0,000024 per 6 metri con delta da 60°... Inverno gelido e ventoso direi un buon -10° estate con canicola, se lasci una chiave fissa al sole, quando la prendi in mano talvolta ti scotti 50°...
0,000024*6*60=0,00864 metri... Quasi un centimetro!
Direi che tenerlo presente non sia una cattiva idea.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4792

Stato:



Inviato il: 16/04/2021 19:03:54

Ciao Lupo,
ottima osservazione!

Per comodità nel fare manovre sul tetto, pensavo di usare barre da 2 metri, in modo da collegare 2 pannelli per volta, e volevo mettere una gomma interposta tra pannello e barra per permettere un micro movimento e anche per tenerli isolati dal telaio, ma devo trovare un materiale che duri alle intemperie,
e capire se è buona cosa isolare i pannelli dal telaio..

Altra domanda: potrebbero bastare 6 staffe sotto tegola per ancorare 2 pannelli?



Modificato da OrsoMario - 16/04/2021, 19:28:17


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



river
MegaWatt


Gruppo:Utente
Messaggi:474

Stato:



Inviato il: 16/04/2021 19:30:18

@ orso x alluminio ti direi solo anodizzato un anticorodal c100 (se lo fanno ancora) è più che sufficente ma se vicino a te c'è un negozio wurth ci farei un salto hanno tutto x fissare i pannelli e con un po di "faccia di bronzo" anche prezzi giusti (provati di persona)
6staffe bastano sicuro anche 4 se puoi fissarle con 4 tasseli ognuna



---------------
steca 5048 n2 36 pannelli 300a agm in parallelo life 200A(21) 280A (22)



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 16/04/2021 19:33:06

Orsomario per le piastre sotto tegola almeno da 4 5 mm considera che devono sorreggere il peso dei pannelli senza flettere più di tanto, sicuramente non inox per 2 motivi, primo la saldatura e poi per il prezzo,sicuramente superiore a quello di acquisto bello e fatto,il problema dello zincato è che le saldature non lo sarebbero (zincate) quindi dovresti verniciarle,il top sarebbe di ferro nero e poi portarle dallo zincatore ma i prezzi salirebbe,io userei ferro nero e le vernicerei,probabilmente alla fine il prezzo sarebbe come quelle belle e pronte ma farsi le cose da se non ha prezzo. Per le barre di alluminio non saprei dovresti trovare delle barre belle robuste quindi doppie e pesanti e penso che te le farebbero pagare tanto, di ferro (naturalmente zincato) sarebbero più economiche e massicce e volendo si potrebbero saldare sul tetto e realizzare un unica barra che sarebbe il top,per i blocchetti per fissare i pannelli non c è dubbio acquista quelli nel kit e fora le barre direttamente sul tetto per evitare di sbagliare,anche 1/2 cm di errore ti costerebbe forare nuovamente tutte le barre.
Comunque ripeto il fai da te non ha prezzo ma non bisogna sforare il prezzo dei kit già belli e pronti



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4792

Stato:



Inviato il: 16/04/2021 19:42:34

CITAZIONE (river, 16/04/2021 19:30:18 ) Discussione.php?216475&1#MSG3

@ orso x alluminio ti direi solo anodizzato un anticorodal c100 (se lo fanno ancora) è più che sufficente ma se vicino a te c'è un negozio wurth ci farei un salto hanno tutto x fissare i pannelli e con un po di "faccia di bronzo" anche prezzi giusti (provati di persona)
6staffe bastano sicuro anche 4 se puoi fissarle con 4 tasseli ognuna


Grazie river,
non avevo pensato a un centro wurth, ho un rivenditore in zona, per il fissaggio ho tetto con travi e listelli in legno, dunque le staffe dovrei fissarle sui listelli, magari ne metto 6 così sono un pò più sicuro..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4792

Stato:



Inviato il: 16/04/2021 19:53:48

Ciao AlessandroT,


CITAZIONE

Orsomario per le piastre sotto tegola almeno da 4 5 mm


Sicuro? non è troppo? perchè a occhio quelle che vendono sono da 2,5mm di spessore magari mi sbaglio..
perchè battere e piegare le staffe da 5mm diventa un problema, forse 3 mm riesco ancora a lavorarle..

per le barre non dovrei spendere molto c'è un fabbro che ha un magazzino enorme e prezzi decenti provo a fare un giro e vedere che prezzo mi fà per tutto il materiale, ma non sottovaluto anche il negozzio wurth,
devo pesare i vari costi

se le staffe invece di verniciarle li passo antirombo o gomma liquida quella della saratoga può andar bene?

se dovessi optare per barre di ferro, uno scatolato pre forato tipo quello che si usa per le scaffalature potrebbe andar bene?



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



river
MegaWatt


Gruppo:Utente
Messaggi:474

Stato:



Inviato il: 16/04/2021 19:57:24

orso x i profili lascio a te la scelta ma le staffe in wurth me ne hanno date 3 da provare e vedere quella che meglio stava quindi non ci perderei tempo



---------------
steca 5048 n2 36 pannelli 300a agm in parallelo life 200A(21) 280A (22)



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4792

Stato:



Inviato il: 16/04/2021 20:23:49

Si vero devo valutare i magheggi che dovrei fare a fronte di un risparmio magari esiguo



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4792

Stato:



Inviato il: 16/04/2021 20:35:27


CITAZIONE

per i blocchetti per fissare i pannelli non c è dubbio acquista quelli nel kit


Ale non potrei imbullonare i pannelli direttamente usando i 4 fori già esistenti nel telaio dei pannelli?



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 16/04/2021 20:59:51

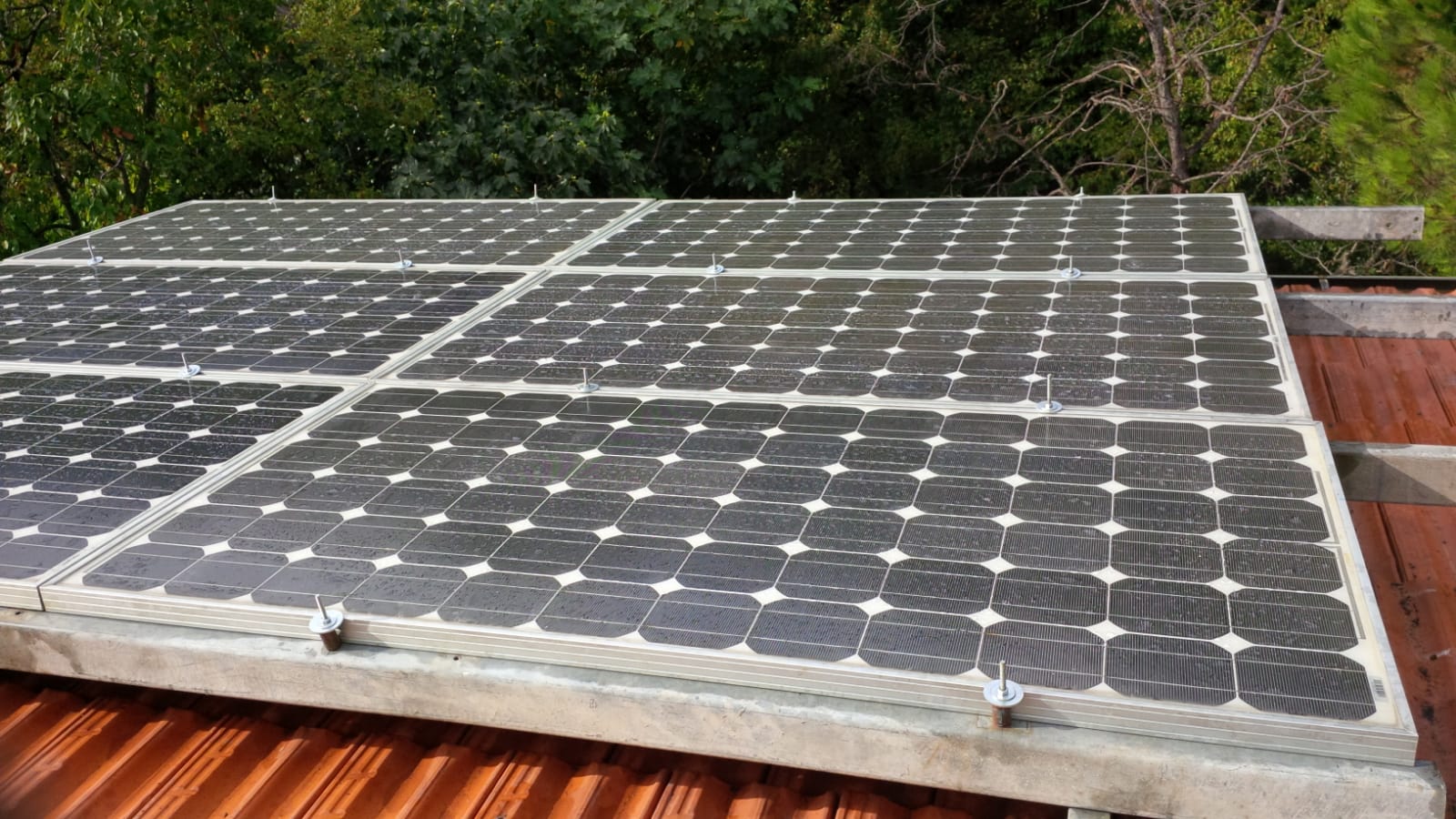

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG-20201225-WA0110.jpg



Staffe sottotegola regolabili (acquistate), ancareggi da serra (zincati), fissaggio pannelli "fai-da-me"...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 16/04/2021 21:14:38

CITAZIONE (OrsoMario, 16/04/2021 20:59:51 ) Discussione.php?216475&1#MSG9


CITAZIONE
per i blocchetti per fissare i pannelli non c è dubbio acquista quelli nel kit


Ale non potrei imbullonare i pannelli direttamente usando i 4 fori già esistenti nel telaio dei pannelli?

Sicuramente non farebbe la stessa resistenza di bloccare tutto l angolare e oltretutto ci vorrebbe una precisione millimetrica,su questo non ci sono dubbi meglio il blocchetto.

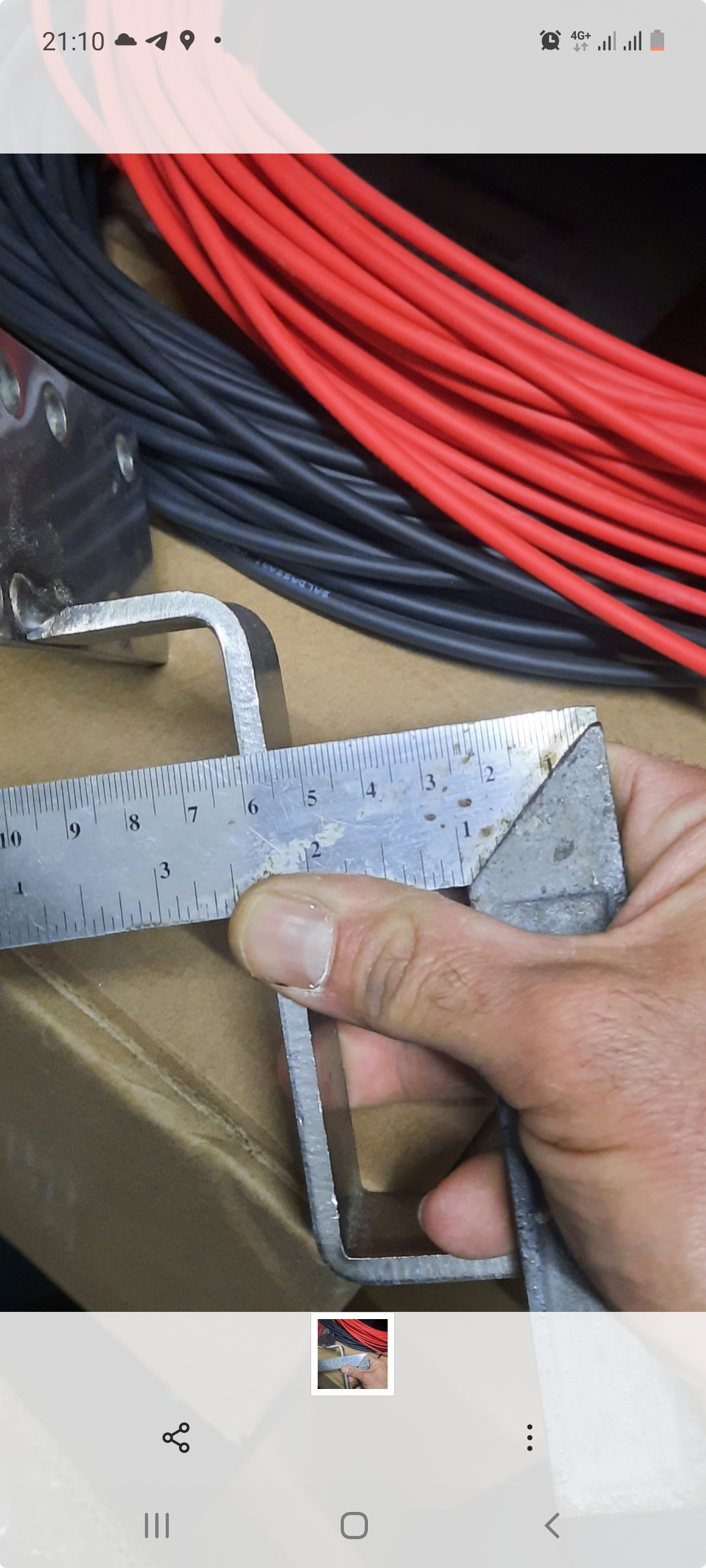

Le staffe comunque sono da quasi 5mm.
Scusa ma hai detto che hai travi di legno,se le tegole lo permettono ecco il modo più veloce LINK
E risparmi tempo e staffe.



Immagine Allegata: Screenshot_20210416-211034_Gallery.jpg

ForumEA/U/Screenshot_20210416-211034_Gallery.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:467

Stato:



Inviato il: 16/04/2021 21:14:46

No i fori esistenti sono agli angoli le barre di appoggio si mettono circa a 35 cm dal'angolo x evitare troppa flessione in caso di neve ciao.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4792

Stato:



Inviato il: 16/04/2021 21:16:05

Grazie marcosnout bella foto ti ruberò il brevetto



Modificato da OrsoMario - 16/04/2021, 21:50:18


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 16/04/2021 21:18:52

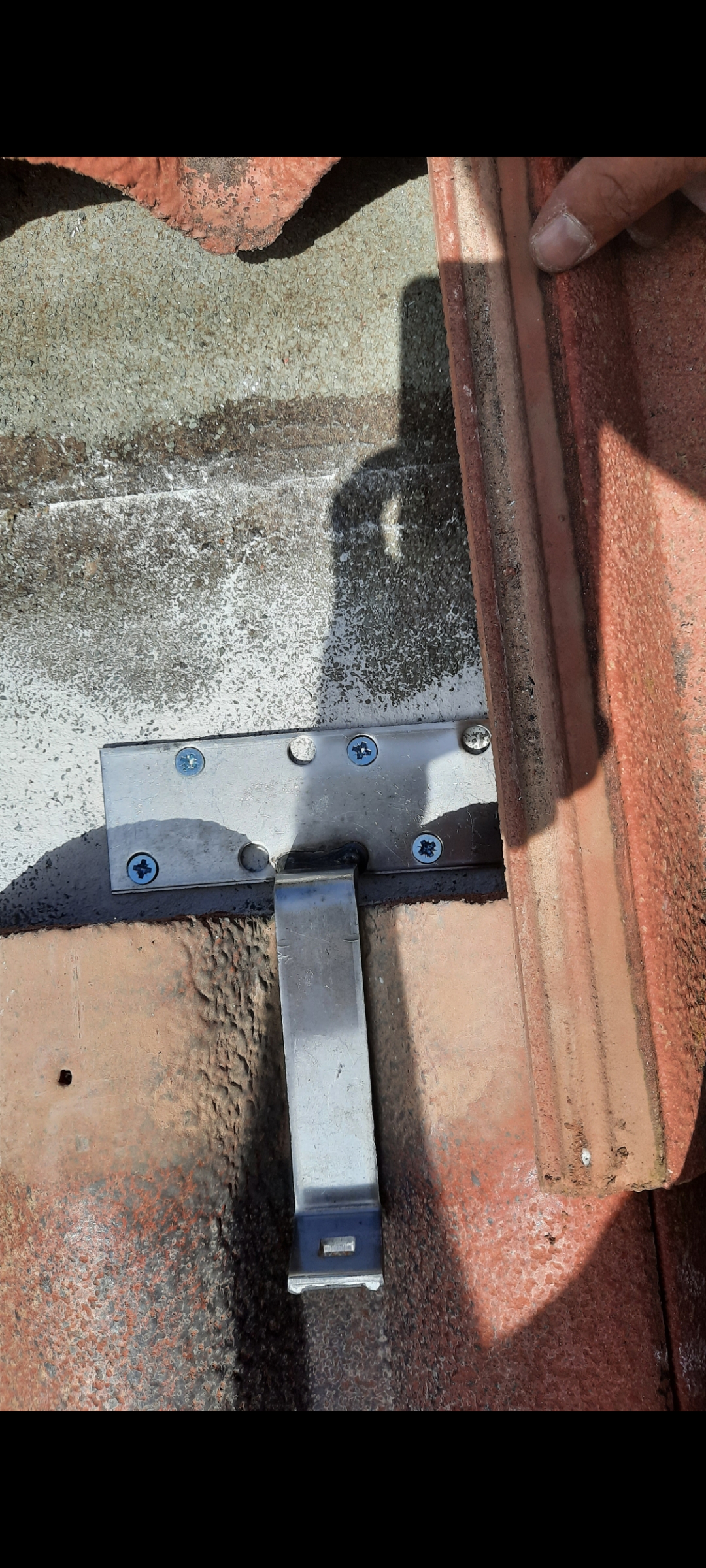

Il video è da un cliente ma a casa mia preferisco queste staffe che sono quasi lo stesso prezzo delle zincate



Immagine Allegata: Screenshot_20210416-211657_Gallery.jpg

ForumEA/U/Screenshot_20210416-211657_Gallery.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24
