Pellettatrice Garage Made
FinePagina

Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 07/10/2021 22:05:18

Buonasera ragazzi, ho deciso di aprire una nuova discussione solo per non fare appesantire troppo il vecchio e ricco gruppetto che seguo. Che dire ho messo non tanto mah tantissimo tempo per sfogliare una vecchia discussione sempre legata alla costruzione di pelletatrice fatti in casa.
La mia iniziativa pressi via quasi 2 anni fa con un piccolo progettino ma purtroppo per varie motivi un può personali, un può la situazione che va in giro oggi parlo di Covid non sono riuscito continuare assolutamente niente.

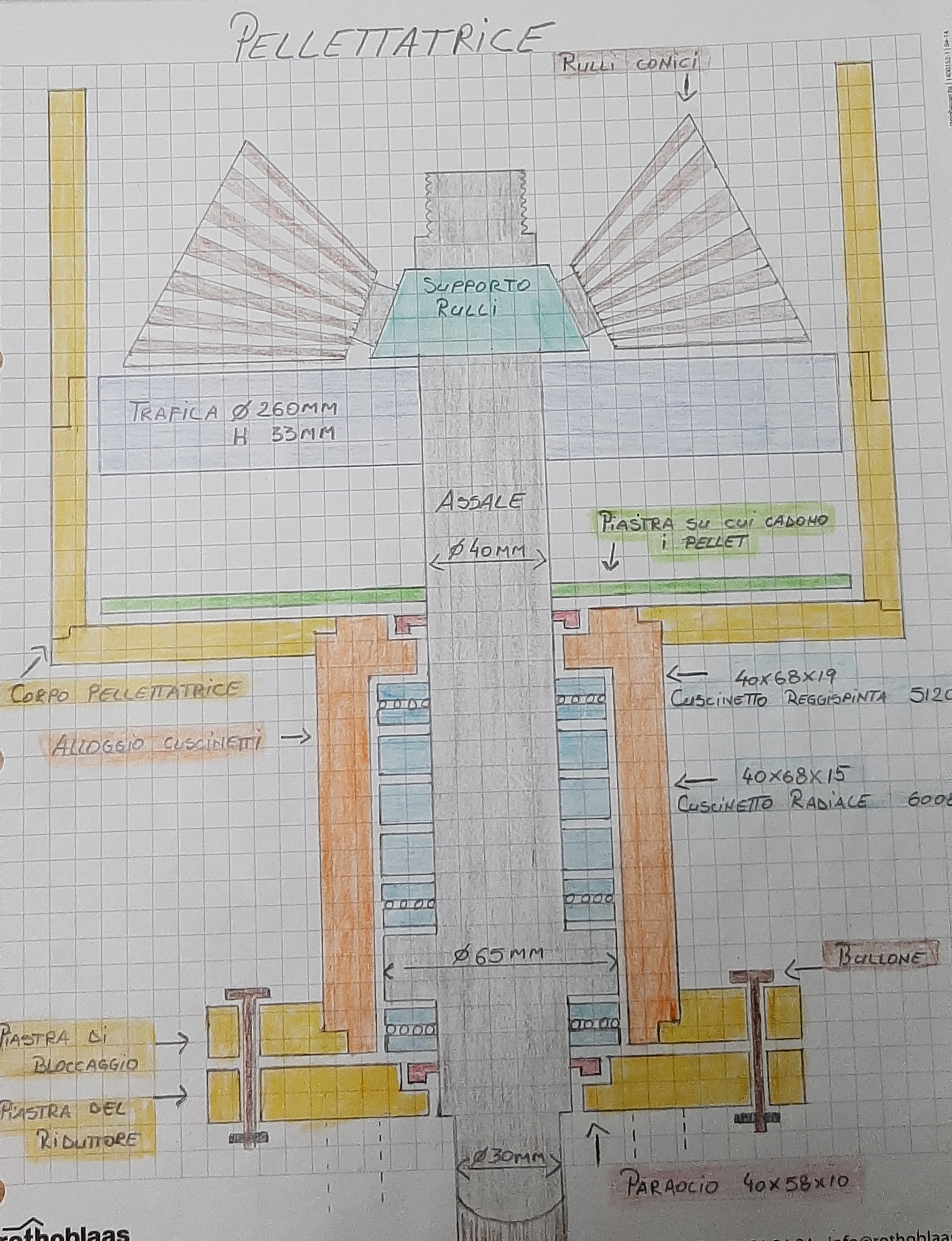

Riparto oggi dicendo che il mio progetto sembra piu motivato e anche la voglia di rimettermi in gioco sembra ancora piu grande...bene ragazzi in poche parole vorrei fare una pelletatrice trafila fissa diametro 260mm e rulli conici rotanti diametro 128mm. Credo sicuramente di montare un motore a combustione che sceglierò in base alla piccola bestiona che uscirà fuori piano, piano.
Spero con i miei calcoli di riuscire quest anno di pelletareFaccine/bangin.gif
null



Immagine Allegata: 20211007_210737.jpg

ForumEA/U/20211007_210737.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 07/10/2021 22:19:33

Guarda qui

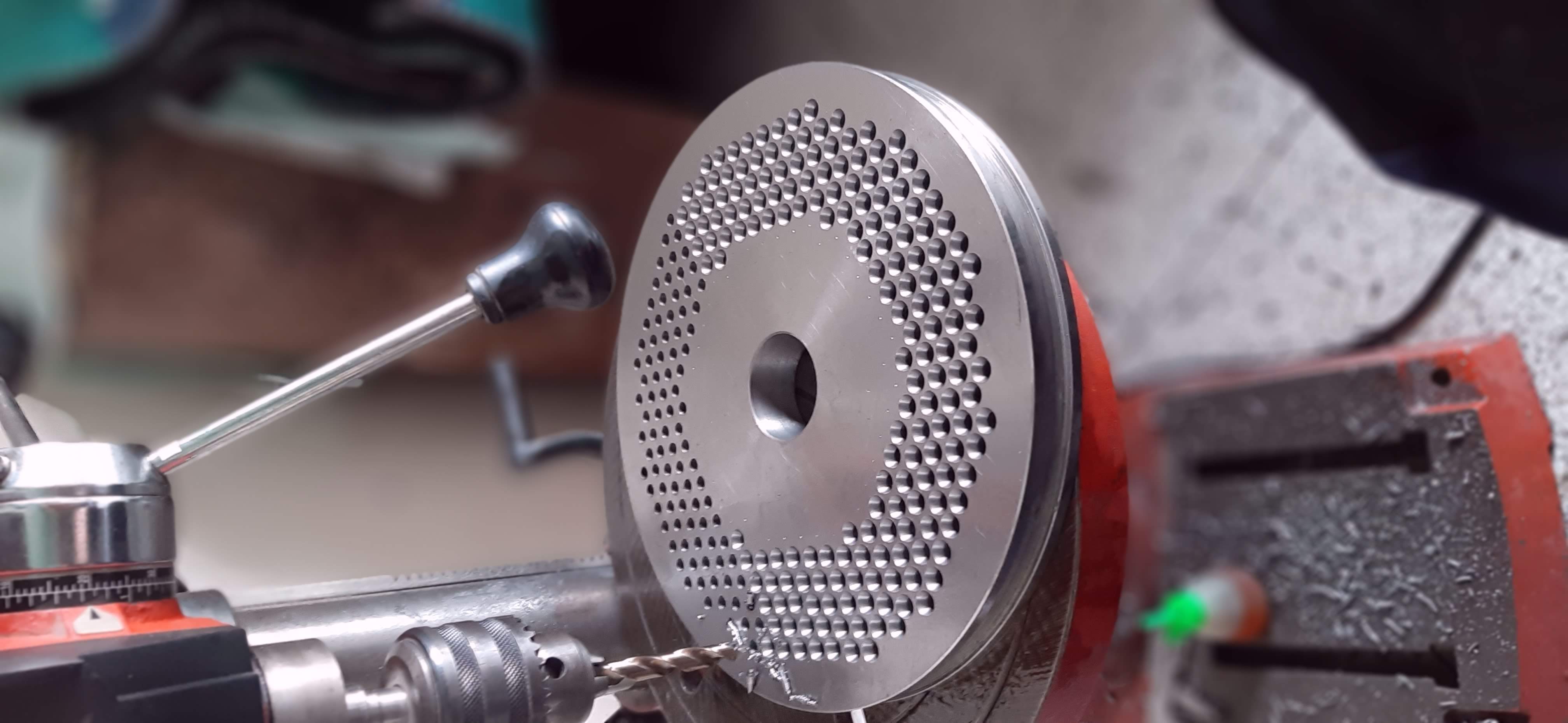

Tempo fa come vedrete anche nella vecchia discussione avevo fatto una trafila fatta bene in se stessa ma ho esagerato con i buchi allora ho deciso di rifare un altra giusta come dovrebbe essere normalmente.



Immagine Allegata: 20210206_161808.jpg

ForumEA/U/20210206_161808_1.jpg



Modificato da Alimar1976 - 01/11/2021, 10:22:14


---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 07/10/2021 22:28:29

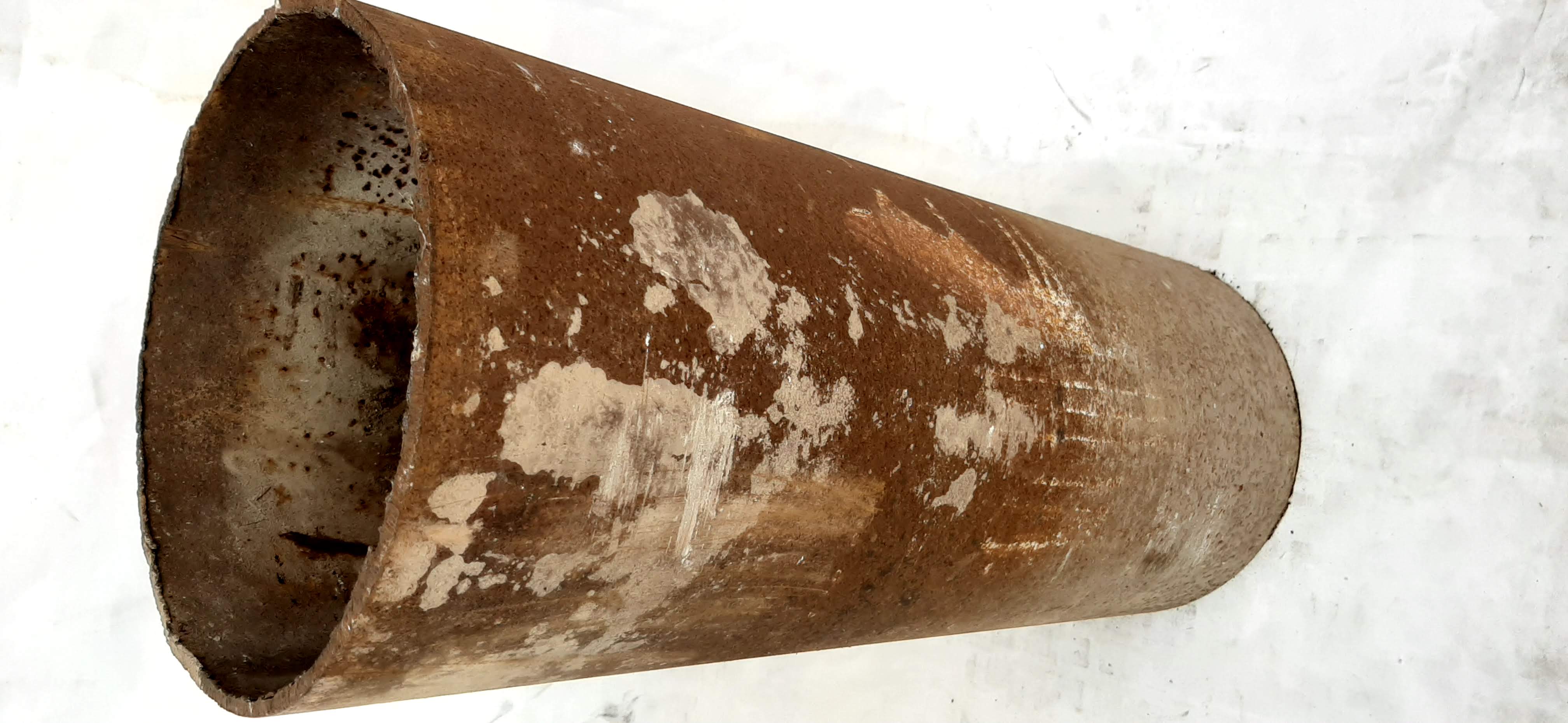

Stamattina avevo portato al lavoro un vecchio tubo di ferro che in teoria dovrebbe diventare la mia futura pelletatrice. Al ora di pranzo e un altra ora dopo il orario di lavoro sono riuscito raggiungere il mio obiettivo



Immagine Allegata: 20200301_135220.jpg

ForumEA/U/20200301_135220_1.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 07/10/2021 22:46:08

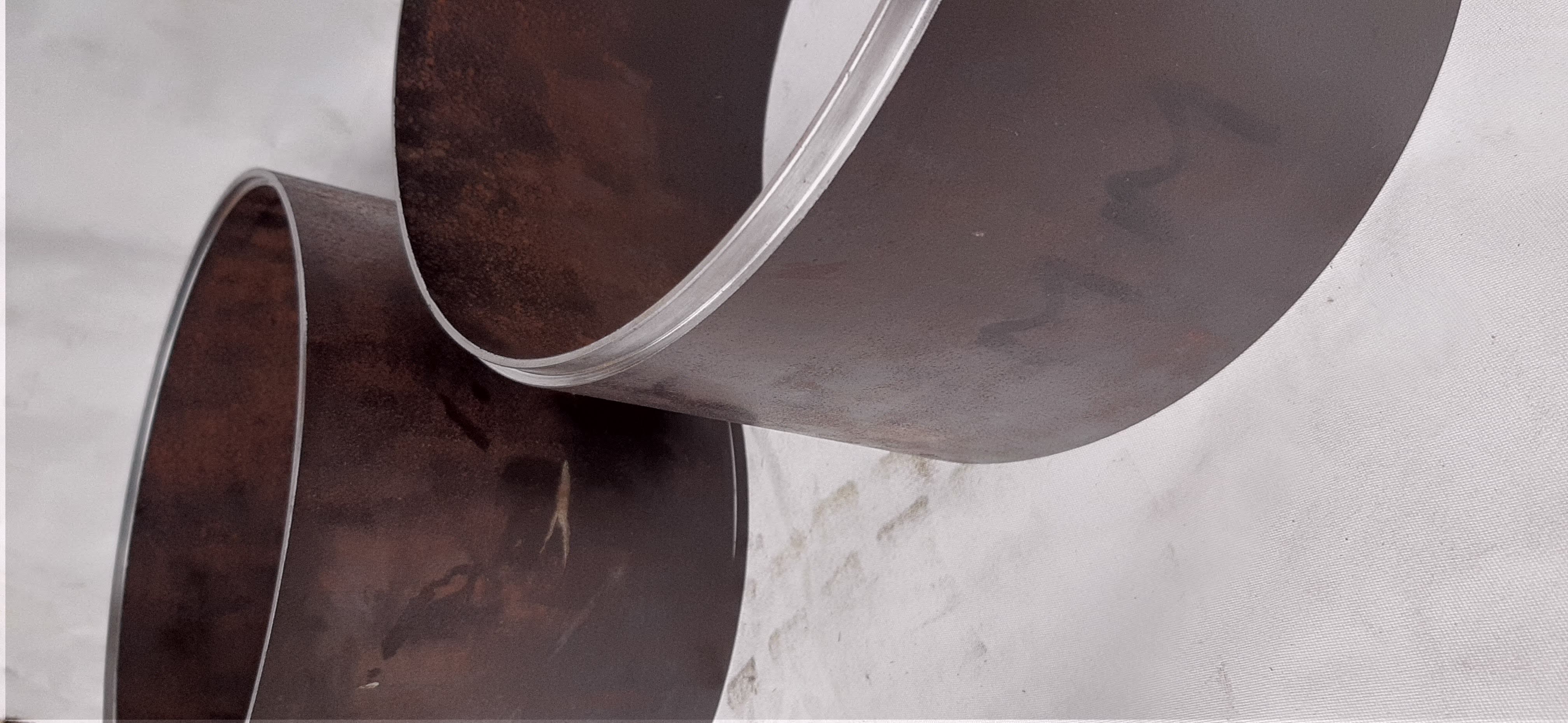

Ho la fortuna di lavorare nello stesso cortile con un carissimo mio amico lui metalmeccanico quindi tornio su tutte le misure.
Oggi diceva il mi amico che è stato un lavoretto leggeroFaccine/thumbup.gif, da domani però iniziamo nel tour di force.



Immagine Allegata: 20200301_134735.jpg

ForumEA/U/20200301_134735.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 07/10/2021 23:31:40

Confrontando la tabella di marcia ,domani dovrebbe iniziare la parte superiore della pellettatrice quindi i rulli conici.
Scusate ragazzi mi accorgo che non riesco caricare più foto insieme...ma come si fa?
Domani ragazzi tornerò con le novita



Immagine Allegata: 20191115_000443.jpg

ForumEA/U/20191115_000443.jpg



---------------
L’inizio è la parte più importante del lavoro.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 08/10/2021 08:38:53

Ci sono già passato, e mi sono fatto una certa esperienza.

Fai tutto il sistema e tutti i componenti dimensionati e più rigidi possibili.
Con quelle dimensioni a disegno dovrai usare tanti cavalli e lo sforzo sarà molto grande, quindi:
Usa cuscinetti reggispinta a rulli di dimensioni adeguati allo sforzo e fai un sistema per lubrificarli.
Il riduttore deve essere ad ingranaggi e bello robusto.

Non capisco come andrai a fissare la trafila al corpo macchina
Poi, vedo i rulli disegnati molto larghi rispetto alla pista di fori che hai fatto.



---------------
Qualsiasi cosa da me creata viene esclusivamente fatta per uso privato o per hobby



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19096

Stato:



Inviato il: 08/10/2021 08:58:01

Io ho una perplessità

I rulli sono parecchio grossi.
Non c'è il supporto rulli tale da sostenere tale sforzo.

Tenderanno a flettere. Parecchio

Credo non funzioni



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
W il cippatino



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 08/10/2021 23:21:42

Salve ragazzi oggi la giornata felice anzi di più.
Stamattina presto nel capannone di mio amico e successo che hanno bloccato il lavoro per colpa di una consegna grande di accessori da rettifica sbagliata. Quindi... conoscendo anche il principale di questa ditta scherzando mi sono permesso di proporre di pagare io la giornata di mio amico in cambio della sua prestazione,visto che comunque sempre lui a tempo perso mi doveva fare.
Quindi la giornata sua, qualche strozzata su pezzi più grandi di acciaio, resto tutto acciaio da recupero alla fine oggi per me giornata fortunata.
Gastoneg nella precedente discussione avevo detto che momentaneamente mi concentro sulla parte meccanica della pellettatrice...ad oggi però mi sono già accordato con una persona di prendere un motore a combustione che di cavalli ne avanzano pure.
Con la prima occasione che capita questo motore con le caratteristiche richieste , vado li a caricarlo su furgone e mi la porto al My Garage.
Si grazie per la tua osservazione per quanto riguarda la lubrificazione però avevo già prevista e o anche una lista con componenti da aggiungere.
Per il riduttore ho già preso un differenziale BMW che a breve metterò delle foto.
Trafila vera fissata con 4 bulloni da esterno su corpo della pellettatrice.
Puoi che dire e sempre un disegno fatto a mano, purtroppo non ho un programma che potrei farla.Ricordo tempo fa avevo chiesto a più di qualcuno in privato se poteva aiutarmi con un disegno trafila su misura però...niente. Ho trovato un programma su internet ed l'ho fatto da solo .
Per quanto riguarda oggi e riuscito di preparare tutti i pezzi che servivano...credo 35-40 KG di acciaio. Sono contentissimo tanto e vero che non riuscivo di andare via dal My Garage.
Domani giornata dedicata al garage.
Vorrei caricare più foto insieme ...ma come si fa?



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 09/10/2021 00:22:13

.

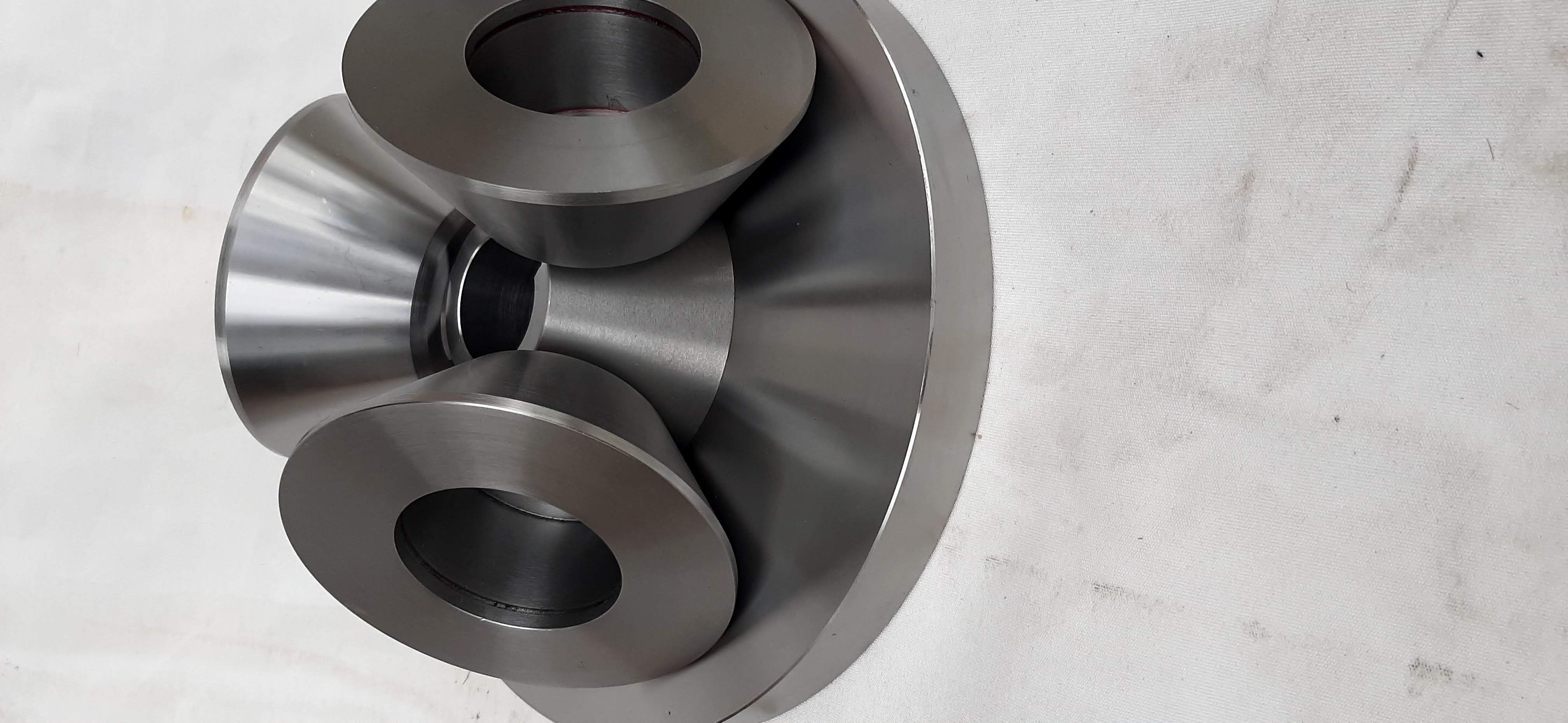

Immagine Allegata: 20200301_133820.jpg

ForumEA/U/20200301_133820.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 09/10/2021 00:22:48

.

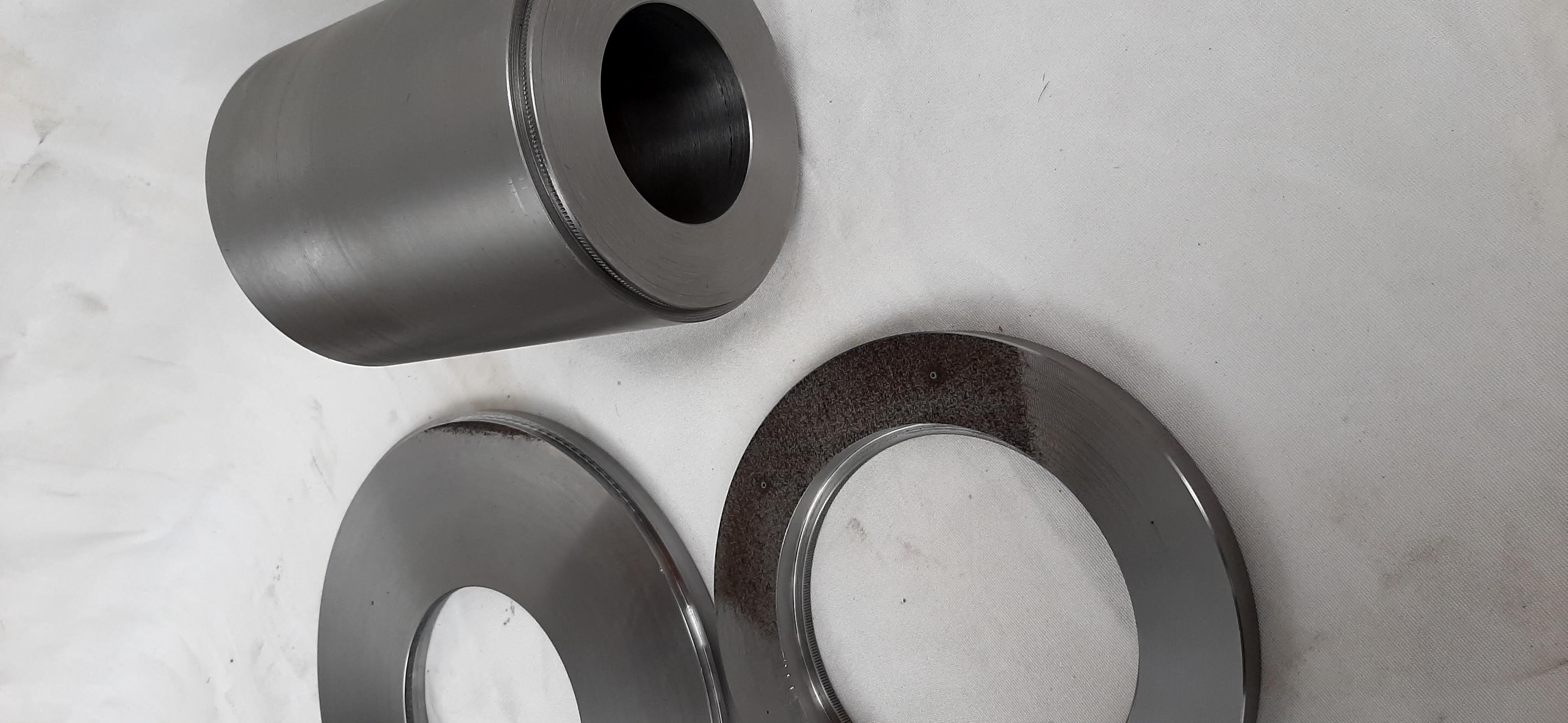

Immagine Allegata: 20200301_131032.jpg

ForumEA/U/20200301_131032.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 09/10/2021 00:23:25

.

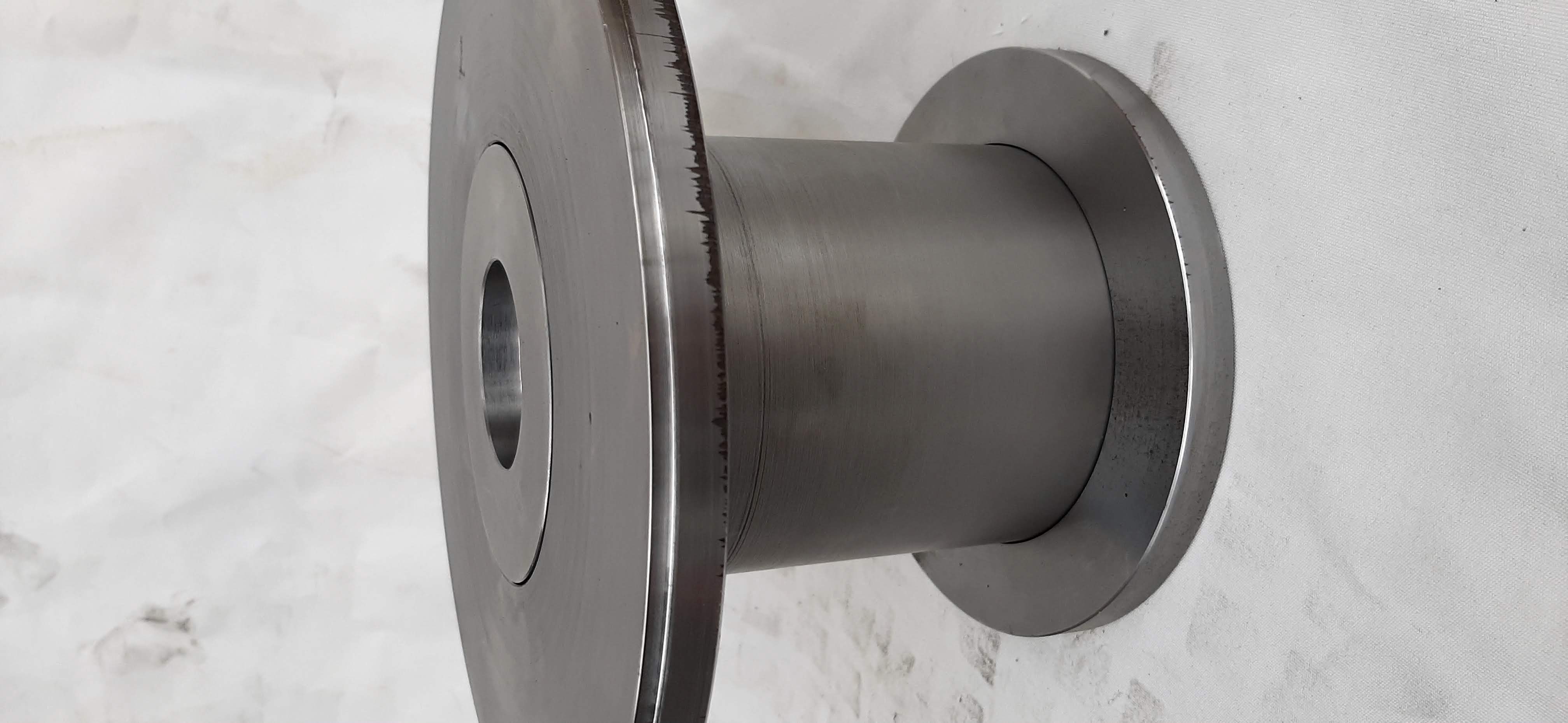

Immagine Allegata: 20200301_131312.jpg

ForumEA/U/20200301_131312.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 09/10/2021 00:23:58

.

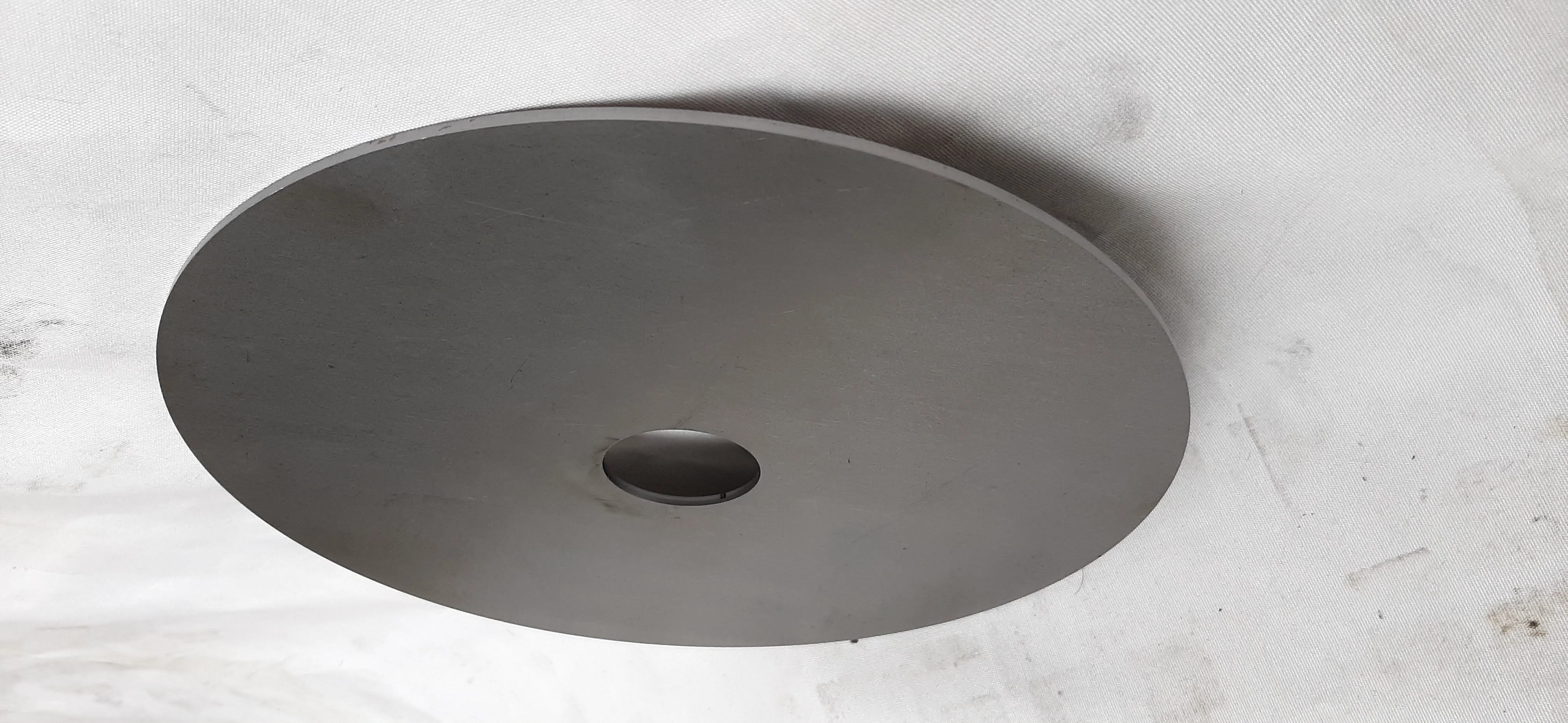

Immagine Allegata: 20200301_134459.jpg

ForumEA/U/20200301_134459.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 09/10/2021 00:24:38

,

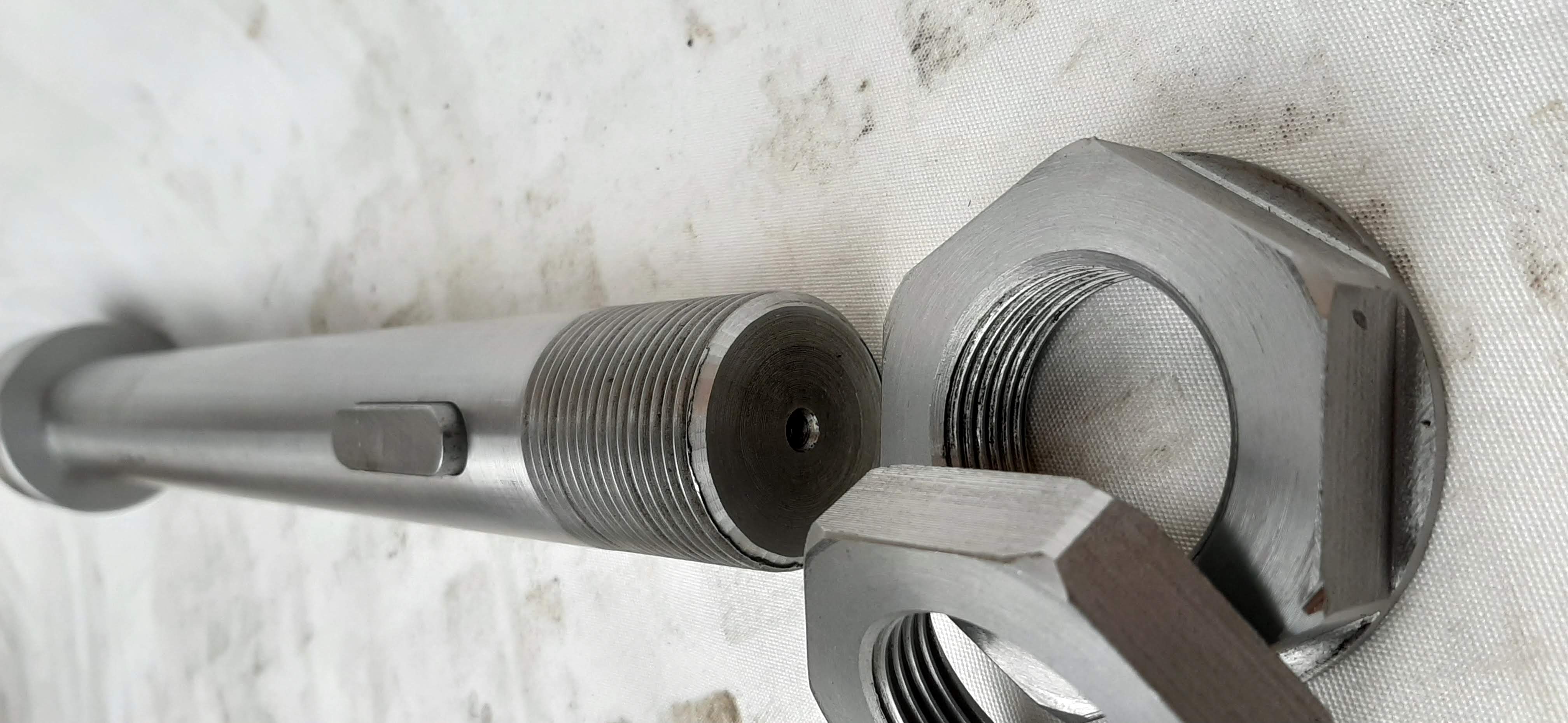

Immagine Allegata: 20200301_135650.jpg

ForumEA/U/20200301_135650.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 09/10/2021 00:26:55

,

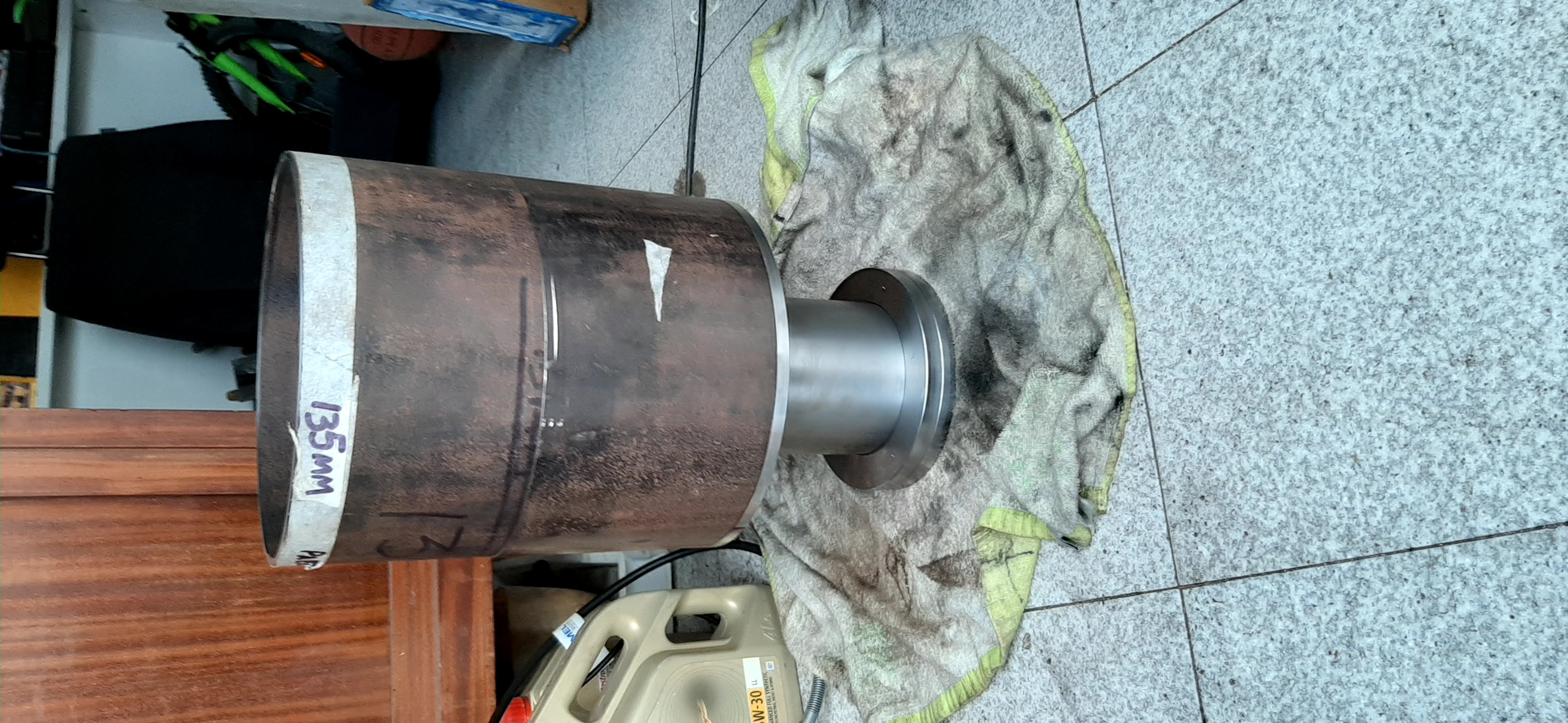

Immagine Allegata: 20200226_073044.jpg

ForumEA/U/20200226_073044.jpg



---------------
L’inizio è la parte più importante del lavoro.



Alimar1976

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 09/10/2021 00:27:45

,

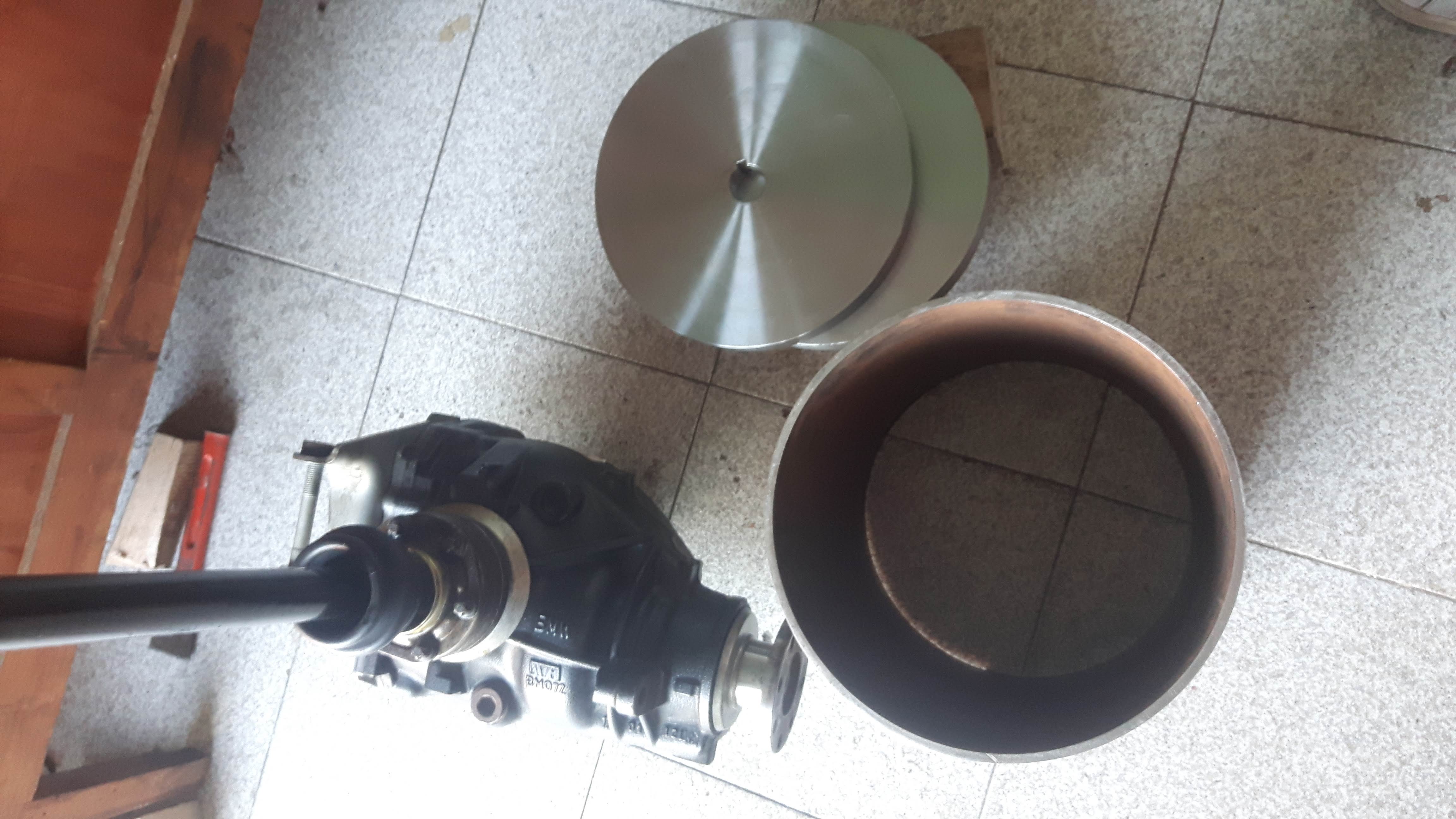

Immagine Allegata: 20190216_164751.jpg

ForumEA/U/20190216_164751.jpg



---------------
L’inizio è la parte più importante del lavoro.
