Inviato il: 21/03/2022 10:03:05

Ciao amici del forum,
Visto i recenti aumenti dell'energia,sto seriamente pensando di installare una termostufa a legna, possiedo 2 ettari di bosco quindi quasi gratis.Ho letto molte discussioni qui sul forum e mi sono fatto un'idea dell'impianto che dovrei realizzare.
Sono orientato sulla Termocucinotta della Nordica che fornisce circa 12kw all'acqua.Devo ancora mettere i termosifoni e non posso per ora installare il puffer.
Vi chiedo cortesemente un aiuto per dimensionamento e schema impianto.
Casa anni 70 Sardegna vicino alla costa ,muri doppia parete con intercapedine isolata, finestre pvc doppi vetri,tetto non isolato,piano sotto riscaldato,
Cucina 60 m3 termo allu 10 el.
Salone 95 m3 20 elementi
Andito 50 m3 10 elementi
Camera 60 m3 12 elementi
Cameretta 30 m3 10 elementi
Lavanderia 25 m3 8 elementi
Bagno 24 m3 termoarredo 1000w
Boiler termoelettrico Braun 80lt

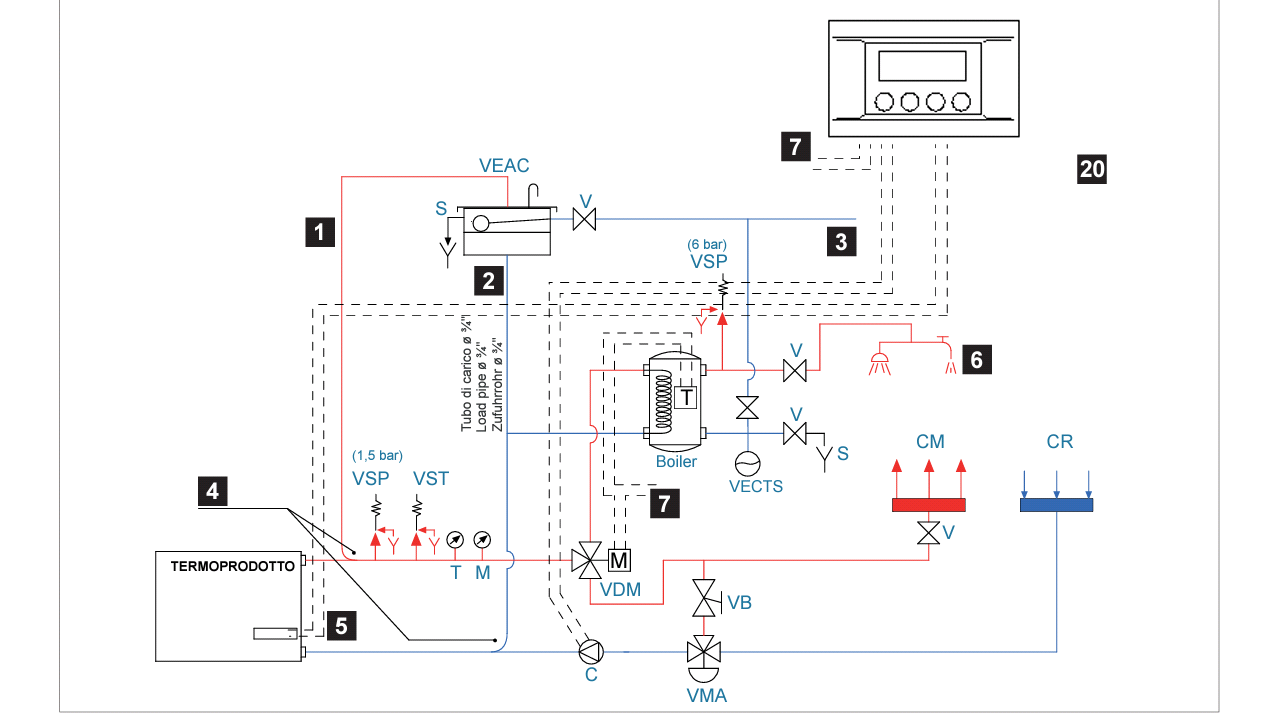

Vi posto lo schema della Nordica e lo schema che ho adattato per me
Date un'occhiata vi pregoo





Immagine Allegata: Screenshot_2022-03-20-11-38-22.png

ForumEA/U/Screenshot_2022-03-20-11-38-22.png


Scarica allegato

IMG_2022-03-20 14_16_59_-1557300796.jpg ( Numero download: 16 )



Friday
milliWatt


Gruppo:Utente
Messaggi:6

Stato:



Inviato il: 21/03/2022 13:47:44

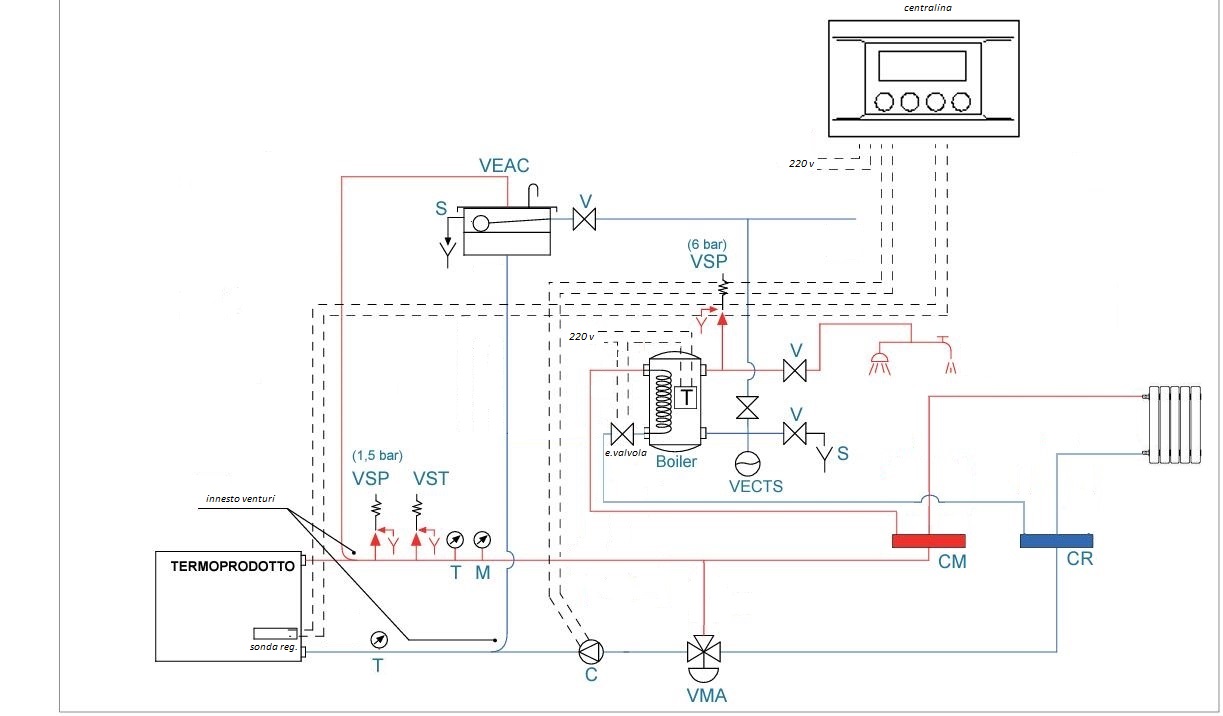

Mio schema



Immagine Allegata: IMG_2022-03-20 14_16_59_-1557300796.jpg

ForumEA/U/IMG_2022-03-20 14_16_59_-1557300796_1.jpg



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2937

Stato:



Inviato il: 21/03/2022 18:28:58

Ciao, io non sono stufaro però ho pratica con Fisica e Matematica.

Per prima cosa, cercherei di mettere a fuoco la soluzione.

Per prima cosa concentriamoci sulla Ptenza Termica di un elemento radiante che si assume 160÷170 W.

Detto questo in totale abbiamo 10+20+10+12+10+8=70 elementi che con 0,16kW corrispomdono a 70*0,16=11,2kW oppure 70*0,17=11,9kW cui andrebbe sommato 1kW per il "Termoarredo"

Queste considerazioni magari tienle buone, nel caso volessi usare anche altri tipi di riscaldamento, come Climatizzatore-PompaDiCalore oppure Infrarossi, oanche termoventilatori. Ad esempio la lavanderia mica la devi scaldare sempre e allora per 8 elementi basta 8*0,17=1,36kW un modesto termoventilatore da pochi €uro.

Ti ho messo questa alternativa, perché a mio avviso la Termocucinotta della Nordica che fornisce circa 12kw all'acqua mi sembra che sia un tantino tirata per il collo. In secondo luogo nell'ipotesi di ottenere i 12 kW con un potere calorifico di 4kW/Kg medio per la legna, dovresti caricare il focolare con 3kg (ma nche di più) di legna ogni ora, ma per non riaccendere il fuoco ogni ora, direi che il focolare dovrebbe contenere almeo 6 Kili.. Ora non ricordo bene quanto grande serva, bisognerebbe rivedere il dimensionamento che avevo fatto assieme a Orsomario per la sua Stube...
Tornando alla vista d'insieme, se ipotizziamo che scaldi dalle 8 alle 17 sono 9 orette che a 3Kg/ora fanno 27Kg... 1 Quintale ogni 3 giorni ovvero 10q. al mese... La legna poi deve partire dal bosco e arrivare alla stufa e se il piano sotto è riscaldato vuol dire che hai un bel lavoretto impiantato...

In tutti i casi dovresti pure fare la guardia alla stufa come fosse un bambino.... Le stufe a pellet hanno il vantaggio che nel serbatoio del pellet ci puoi fare tutta la carica giornaliera e poi si arrangia la stufa.
La Termocucinotta poi la immagino come la stufa per cucinarci, quindi sono quasi certo che avrà un focolare piuttosto piccolo, quindi una bella rottura.

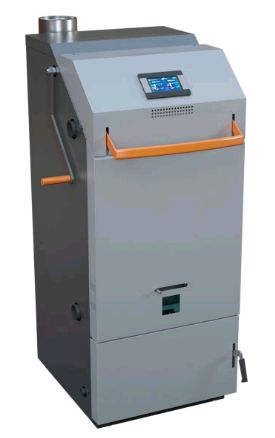

Per l'uso che ne vuoi fare tu penserei più a una stufa tipo quella della foto (clikkala e vedi le caratteristiche) Ha un grande focolare e si dovrebbe arrangiare in tutto da sola... Poi se ti stanchi del bosco credo si possa adattarla anche ad altre tipologie tipo pellet, cippato o segatura...
Beh vedi tu cosa n pensi, ciao dal Lupo

http://www.energialternativa.info/public/newforum/ForumEA/U/Caldaia-Blaze.jpg



EDIT: ho trovato dove ho fatto i calcoli delle ... dimensioni del focolare



Modificato da lupocattivo - 21/03/2022, 19:30:32


Friday
milliWatt


Gruppo:Utente
Messaggi:6

Stato:



Inviato il: 21/03/2022 20:31:51

È vero lupocattivo anche a me sembra un po'tirata però considerando che fornisce 5 kw all'ambiente e andra installata in cucina che è unita al salone con delle valvole termostatiche dovrei essere a posto.Per il discorso legna che dire
tutto giusto quello che dici per la comodità del pellet però la legna è gratis io ho vissuto una vita col caminetto e so cosa vuol dire far provvista di legna.Detto questo a me interressava principalmente è sapere se la modifica che ho fatto allo schema per il boiler vanno bene
Questo perché il mio boiler è collegato al collettore assieme ai termosifoni
Poi un altra cosa please
Cosa sono e come si realizzano gli innesti venturi?
Grazie mille della disponibilità
Ciao



Friday
milliWatt


Gruppo:Utente
Messaggi:6

Stato:



Inviato il: 24/03/2022 09:26:49

Vedo inoltre che la valvola di sicurezza (vsp)
e la valvola di scarico termico (vst)hanno lo scarico all'esterno.Cioe ci dovrei attaccare un tubo che va all'esterno della casa?se non ci attacco nulla rischio allagamenti in casa?
Per il boiler avevo pensato di comandare il circolo acqua con un'elettrovalvola che quando il termostato arriva a 70° si chiude,inoltre secondo voi è possibile al posto dell ingresso dell'acqua fredda collegare il solare termico?
