Problema configurazione Axpert Primo VM II 3kw Inverter
FinePagina

gnomo

Avatar
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 28/08/2022 13:08:22

Buongiorno, sono nuovo chiedo a voi un'auito. Ho preso un inverter Axpert Primo VM II 3kw Inverter dopo quasi un'anno sono riuscito a montare la macchina ed un pannello solo. Mi serviva come prova come rendimento e valutare se avevo una posizione buona visto che abito in città. Credo che l'inverter non funzioni con un pannello solo (300watt) o è proprio difettoso di suo'. Il problema è che funziona con rete e batterie ma il pannello proprio non lo vede neanche sul wachtpower. Non ho collegati carichi per timore. L'impianto è stato fatto come da specifiche di solar power con tutte le protezioni per ac/dc in e out. Poi anche da spento solo con il magnetotermico del pannello alzato si accende e spegne da solo che neanche riesco a gestire il menu interno che si blocca. Avete consigli da darmi?



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4782

Stato:



Inviato il: 28/08/2022 13:51:06

Ciao gnomo benvenuto,

il tuo inverter dovrebbe essere questo LINK

il tuo inverter ha un regolatore MPPT con range di lavoro da 120V. a 450V. DC con VOC massima da i pannelli di 500V DC.,

un pannello solo da 300Wp. non basta, ce ne vorrebbero circa 10 per far lavorare bene il regolatore,

anche se è un BatteryLess con un pannello non riesce ad accendersi per questo quando lo accendi solo con il fotovoltaico lampeggia e si accende e spegne,

qui trovi il manuale utente del tuo inverter LINK



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 28/08/2022 15:25:49

Esatto con un pannello l'MPPT non si accende nemmeno, devi avere una tensione FV di almeno 150V perché cominci a rendere.

Un 300Wp avrà un VOC di circa 40V, l'MPPT si accende a 90V, comincia a produrre ma con poca resa da 120V, massima resa fra 300V e 400V ne servono minimo 4 o 5 per fare un minimo di valutazione.


E' normale inesperienza ma sbagliando si impara.



Modificato da Claudio - 28/08/2022, 15:30:35


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



gnomo

Avatar
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 28/08/2022 17:43:24

Grazie per le risposte. Avete proprio ragione. Non ho considerato i volt di esercizio minimo dell'mppt che sono pure scritti sul manuale! Mi sono detto metto uno FV e vedo come lavora se la mia posizione è giusta inclinazione ecc. Vi ringrazio molto e devo dire forum molto interessante !



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4782

Stato:



Inviato il: 28/08/2022 18:33:38



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



gnomo

Avatar
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 09/09/2022 14:14:36

alla fine oggi mi sono arrivati 4 pannelli da 455watt piu' l'altr0 che ho già sul tetto comincerò le prove.

Che vi chiedo. Come posso gestire la linea elettrica di entrata e uscita tra rete e inverter ? Il problema che vorrei risolvere è disattivare l'inverter quando sono attacco alla rete. Perchè se lo chiudo non ho piu' corrente xke comanda lui tutto il circuito quindi mi deve stare acceso sempre come potrei ovviare a questo ?


GRAZIE



Modificato da gnomo - 09/09/2022, 14:22:55


Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 09/09/2022 17:30:46

Mettendo un commutatore 1-0-2 LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



gnomo

Avatar
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 22/10/2022 21:59:58

Buonasera, lento troppo lento con questo fotovoltaico. Oggi ho finito di installare sul tetto i 5 pannelli. UN trinasolar da 375watt e 4 alongi da 455watt. Con la somma dei watt dei pannelli come li devo collegare ?

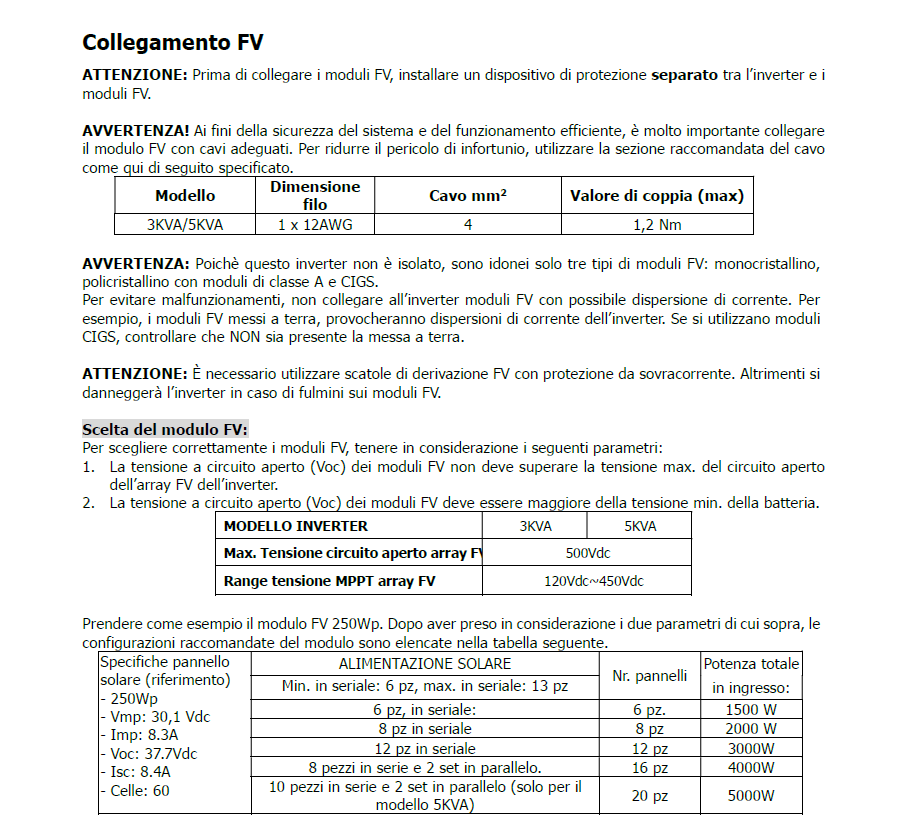

allego (pagina 9 nove manuale installazione axpert alimentazione solare).

Teoricamente li posso mettere tutti in serie ?

Grazie



Immagine Allegata: fotovoltaico foto.png

ForumEA/U/fotovoltaico foto.png



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 23/10/2022 01:08:24

Direi che il trinasolar da 375Wp lo puoi riportare in cantina, gli altri da 455Wp li metti in serie sperando basti il VOC.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



gnomo

Avatar
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 23/10/2022 20:02:41

siamo a 46,3 volt con i puntali del tester senza assorbimenti. Quindi siamo a 184 volt tutti sommati. Vado a perdere se vorrei fare un cablaggio parallelo con il pannello piu' basso di potenza.

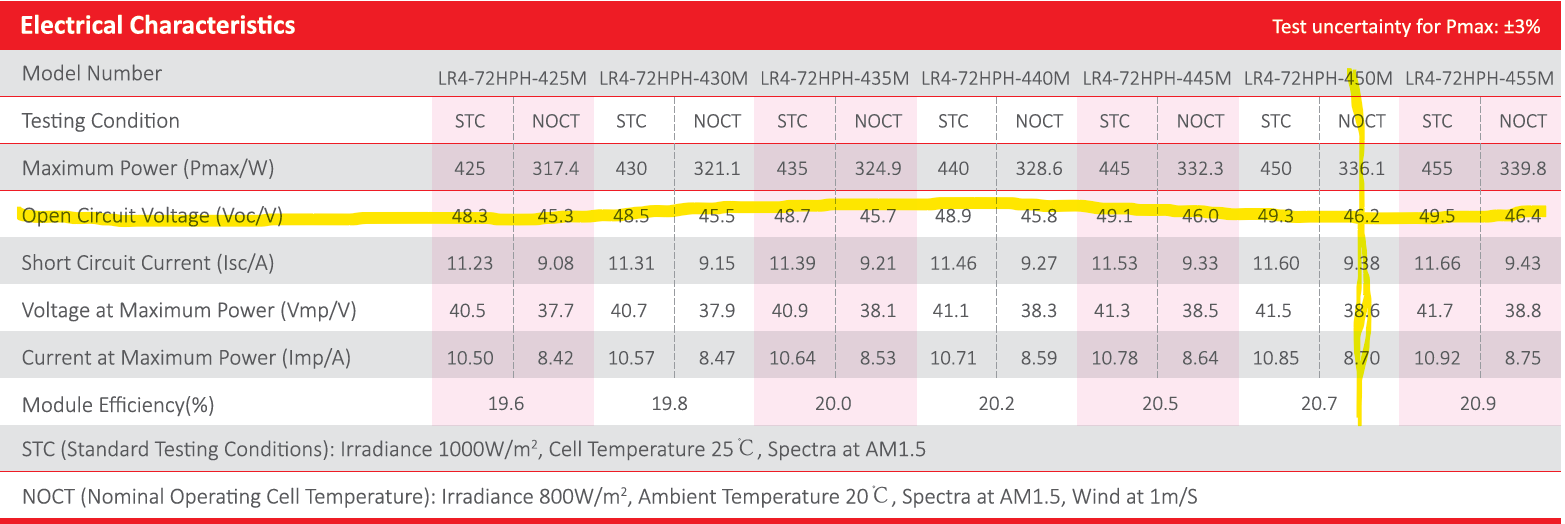

Allego le caratteristiche del pannello.

Se mi aiuti ancora a comprendere il fatto di calcolo dell'inverter se cambio i valori di riferimento della tabella sopra mettendo i valori dei pannelli che ho: 4fv con totale 1820watt e 185.2volt siamo nel range mppt array fv. Cosa devo ancora tenere in considerazione ?

Grazie



Immagine Allegata: voc apnnello.png

ForumEA/U/voc apnnello.png



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 24/10/2022 00:03:30

Avrai 184.8V di VOC e 154.4V di Vmp, può funzionare ma sei un po' lontano dl punto di massima resa dell'MPPT, servirebbe almeno un altro 455Wp meglio 2.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



gnomo

Avatar
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 25/10/2022 19:38:54

vedendo un po' i valori comprendo la problematica. Purtroppo ho esaurito tutto lo spazio disponibile sul tetto.

In base a questo errore che uscito come mi posso dimensionare le batterie adesso ?

Secondo te mi consigli un diodo bypass ? Ho un camino davanti che su due pannelli verso tardo pomeriggio mi fa ombra. Se da max imp/A 8.70 metto un da 15 ampere come diodo ?

Grazie Claudio
