GEFEA - Generatore Eolico, Basso costo, alto rendimento
FinePagina

DOLOMITICO

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1363

Stato:



Inviato il: 16/2/2009,20:29

Si,un oscilloscopio ce l'ho,ma non sono pratico,so visualizzare la forma d'onda e basta.Ormai le foto le postero domani.
Ma questo non è un gran problema,ho ancora i magneti 40x20x5,sono piu grandi,e per fare una prova posso usare anche quelli,tanto non li devo fissare indefinitivamente.
Essendo piu potenti renderebbero meglio l'idea.
Ti devo ridare i dati della bobina pero.
La savonius è ormai destinata per un solo piatto,se c'era da fissare delle staffe per una prova si poteva fare,ma non voglio scombinare il progetto,anche perche ormai ho quasi tutto pronto.
Ho 2 pezzi di ferro piatti della larghezza dei magneti rettangolari,basta piegarli fissarli su un supporto girevole e con una bobina fare dei test di resa.
Con l'oscilloscopio cosa volevi vedere?



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 16/2/2009,21:39

CITAZIONE (DOLOMITICO @ 16/2/2009, 20:29)
Si,un oscilloscopio ce l'ho,ma non sono pratico,so visualizzare la forma d'onda e basta.
Con l'oscilloscopio cosa volevi vedere?

Allora sei pratico...alcuni tester non misurano bene valori della frequenza alternata sia in tensione che in corrente...


CITAZIONE (DOLOMITICO @ 16/2/2009, 20:29)
Ma questo non è un gran problema,ho ancora i magneti 40x20x5,sono piu grandi,e per fare una prova posso usare anche quelli,tanto non li devo fissare indefinitivamente.
Essendo piu potenti renderebbero meglio l'idea.
Ti devo ridare i dati della bobina pero.
La savonius è ormai destinata per un solo piatto,se c'era da fissare delle staffe per una prova si poteva fare,ma non voglio scombinare il progetto,anche perche ormai ho quasi tutto pronto.
Ho 2 pezzi di ferro piatti della larghezza dei magneti rettangolari,basta piegarli fissarli su un supporto girevole e con una bobina fare dei test di resa.

Io continuerei anche con soli due magneti cilindrici delle foto...con bobina cilindrica con nucleo leggermente più grande e possibilmente piatta...se cambi i magneti devi rifare le bobine.
ciao
Bolle




---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 17/2/2009,14:38

Misure e proporzioni delle staffe/magneti del GEFEA con le misure minime e massime.
La cosa importante è Ha: deve essere più piccola possibile.
L'ottimale è che sia della stessa altezza del magente...ma è sempre meglio che non superi il doppio dell'altezza del magnete stesso.
Bolle

Immagine Allegata: misurestaffarid.jpg

http://www.energialternativa.info/Public/NewForum/ForumEA/1/6/5/3/1/5/7/1285748951.jpg




Modificato da NonSoloBolleDiAcqua - 29/9/2010, 10:29


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



DOLOMITICO

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1363

Stato:



Inviato il: 17/2/2009,17:18

ok,da quel che vedo posso farlo con lo stesso pezzo di ferro che ti dicevo.
Domani forse provo.
Cosa intendi per HA?
Dammi delle misure piu definite...



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 17/2/2009,17:30

Salve a tutti.

CITAZIONE
.....condizione che andrà studiata praticamente perchè non riusciamo a prevedere le implicazioni dovute alle correnti parassite generate dalle variazioni di flusso innescate dalle forze controelettromotrice delle bobine...questa è solo una precisazione che molto probabilemente non darà origine a nessuna controindicazione sul funzionamento, se dovrà rivelarsi un problema si ha già la soluzione...ma non sarà fai da te. faccine/sad.gif

Vuoi scommettere che lo sarà? faccine/biggrin.gif
CITAZIONE
L'alluminio è un ottima idea...ma è costoso?

Dipende..... Se devi andare da un fonditore e farti fare due dischi in alluminio (uno per la parte superiore, che i "ferri di cavallo" non se ne vadano a spasso....), poi andare da un tornitore e farteli tornire, forse si, ma se hai la Fusionite, un po' di spazio e un amico tornitore, forse no. faccine/laugh.gif
Altrimenti si può sempre ripiegare su materiali più "poveri": plexiglass, compensato marino, vetroresina (OK), ecc. Tanto non serve ferromagnetico, anzi, è controproducente se ferromagnetico.
Aspetto il seguito faccine/happy.gif .
Saluti.
Ferro



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 17/2/2009,17:34

Le misure della staffa si basano sulle dimensioni del magnete.
In particolare Ha (deve essere più piccola possibile) è perfetta se è alta Hm, cioè uguale all'altezza del magnete. Al massimo Ha può essere il doppio dell'altezza del mangete (cioè Ha=2*Hm).
Se hai dubbi...chiedi pure.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 17/2/2009,17:50

Salve a tutti.
Ciao Dolomitico, HA è l'altezza dell'aria, ossia la distanza tra il magnete e il ferro di sopra, che deve essere uguale allo spessore HM (altezza magnete), oppure al massimo il doppio.
Ciao



DOLOMITICO

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1363

Stato:



Inviato il: 17/2/2009,18:15

Bene,se ricordo sono il doppio del magnete.Se domani riesco piego le staffe.



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 17/2/2009,19:12

Un saluto a tutti.
Ciao Bolle, per la staffa tutto ok, partendo dal magnete si ricavano tutte le altre misure necessarie.
Ma resto sempre sulla mia posizione di cui ai miei post precedenti e mi chiedo, una volta ultimate e fissate tutte le staffe sul disco rotore, come si fa ad infilarci lo statore?
Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 17/2/2009,19:20

Salve a tutti.

CITAZIONE
come si fa ad infilarci lo statore?

E se ci infilassi lo statore prima di fissare le staffe?
Ciao



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 17/2/2009,19:29

CITAZIONE (Ferrobattuto @ 17/2/2009, 19:20)
Salve a tutti.
CITAZIONE
come si fa ad infilarci lo statore?

E se ci infilassi lo statore prima di fissare le staffe?
Ciao

Ciao.
Teoricamente Ferro hai perfettamente ragione , ma praticamente bisogna studiare poi come fissare le staffe sul rotore.
Ma forse sto anticipando cose che bolle ha già pianificato e saranno oggetto di prossima discussione.
Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 17/2/2009,19:45

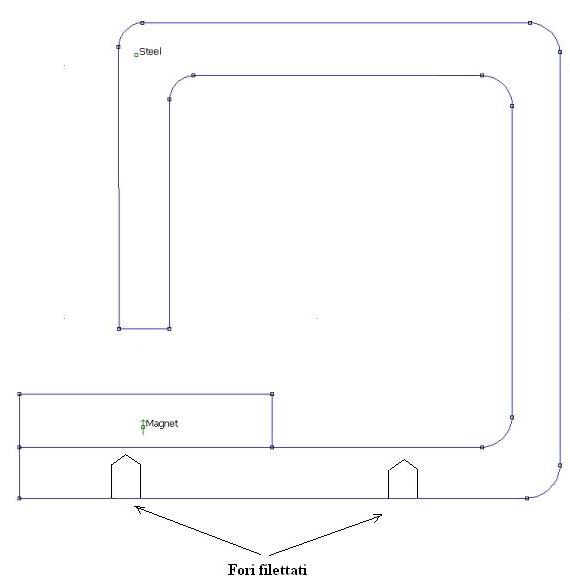

Diciamo che dovendo fissare quelle staffe a ferro di cavallo su un disco rotante di un materiale qualsiasi, dovrebbero avere ciascuna: o due fori filettati in cui impanare due bulloni di fissaggio, o due impanature saldate sotto da infilare i altrettanti fori sul disco e serrare con dei dadi e delle rondelle. A questo punto si infilano tutte le staffe sullo statore, si appoggia il disco, si fanno passare i bulloncini o si infilano le filettature e si stringe il tutto.
Bada bene: due fori filettati o due impanature, che quando tutto gira, se ce ne fosse una sola potrebbe ruotare ed incastrare lo statore.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1234897006.jpg

Chiedo scusa a Bolle per aver usato una immagine fatta da lui.
Saluti.
Ferro

(Chiedo scusa a Ferro per aver modificato il suo messaggio... faccine/laugh.gif Bolle)




Modificato da NonSoloBolleDiAcqua - 18/2/2009, 00:07


Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 17/2/2009,21:34

Salve a tutti.

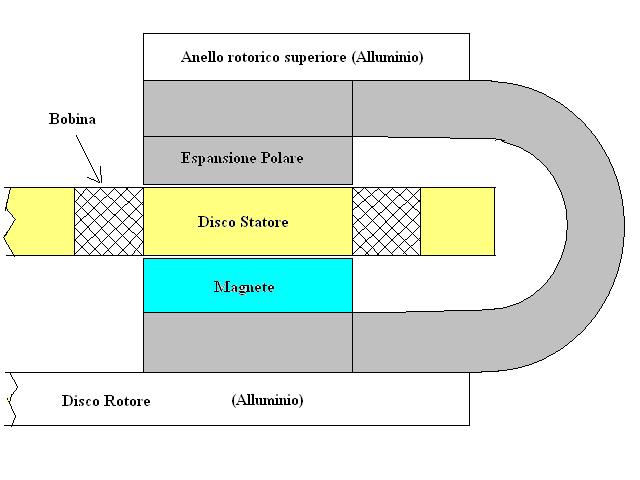

Bolle, non sarebbe auspicabile una forma delle staffe come nella figura sotto?

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1234902389.jpg

Con percorso magnetico simmetrico e più corto possibile, con tanto di espansione polare opposta grande come il magnete?
O c'è un motivo particolare perché sia fatto come nel tuo disegno?
Saluti.
Ferro



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 18/2/2009,00:23

Direi ottima idea, pensavo fosse un problema fare le curve...ma se così non è basta solo raddoppiare l'espansione polare. Il tuo disegno sarebbe perfetto se l'espansione polare fosse un altro magnete...ma ci siamo posti l'obiettivo di dimezzare le spese...quindi un solo magnete!!!
Quindi il campo mangetico del magnete sotto è attratto dall'espansione ma anche dalla staffa superiore, cioè si allarga...allora occorre allontanarla e quindi basta soltanto raddoppiare l'espansione polare ma questa deve essere piu' stretta del magnete in modo da far 'concentrare il flusso al centro della bobina'.
Ora ho fatto un disegnaccio...ti chiedo scusa se ho utilizzato un tuo disegno....faccine/tongue.gif
spero si capisca.
Ciao
Bolle

Immagine Allegata: ferro2.jpg

http://www.energialternativa.info/Public/NewForum/ForumEA/1/6/5/3/1/5/7/1285749063.jpg




Modificato da NonSoloBolleDiAcqua - 29/9/2010, 10:31


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 18/2/2009,11:27

Si capisce tutto! Anche le spiegazioni. faccine/clap.gif
Nessuna scusa, non c'è bisogno faccine/happy.gif
Le curve con un minimo di attrezzatura e un po' di pazienza si possono fare, farle tutte uguali e per bene è un'altra faccenda, ma se si usa un controdisco sopra molte delle disparità spariscono da sole.
Ciao
