Simulatore fem indotta, Conduttore Spira Magnete
FinePagina

NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 31/3/2009,19:19

Riporto il sw realizzato da Libero che a mio avviso Ŕ un elemento fondamentale per capire le interazioni tra bobina e magnete.
Bolle

CITAZIONE (Libero51 @ 8/10/2008, 16:08)
Ciao a tutti

Le discussioni sulla realizzazione pratica di un alternatore sono molto seguite e la particolaritÓ dell'alternatore assiale sembra a volte offuscare le leggi fondamentali dell'elettromagnetismo.

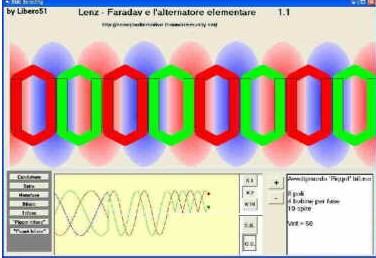

Ho cercato di dare un contributo teorico alle discussioni ma riscontrando frequenti dubbi ho deciso di realizzare un simulatore che permettesse a tutti di operare in modo interattivo e valutare su un singolo conduttore e su una spira dimensionabile la f.e.m. indotta.
Ho cercato di rappresentare con una mappa di colori scorrevole le intensitÓ di campo magnetico entrante e uscente dai magneti. Tale mappa Ŕ solo indicativa della funzione sinusoidale che viene usata nel programma. In effetti la forma dell'onda dipende da profili complessi delle espansioni polari che esulano dal livello di questa analisi. La possibilitÓ di operare a bassa velocitÓ consente di valutare i valori istantanei delle f.e.m nei due lati attivi della spira in relazione della variazione del passo della spira rispetto al passo polare. La migliore condizione si verifica quando la spira "abbraccia" il passo polare (distanza tra due magneti consecutivi. L'impossibilitÓ pratica , comune a tutte le macchine, di concentrare tutti i conduttori in tale posizione comporta la scelta di compromessi tra l'efficienza elettromagnetica e la geometria degli avvolgimenti. Sarebbe interessante discutere dei compromessi che Piggot ha considerato nella sua realizzazione , derivanti dalla necessitÓ di un basso regime di rotazione.

Occorre scompattare il file .zip e lanciare il setup

Un saluto a tutti.




LINK

http://www.energialternativa.info/public/newforum/ForumEA/C/FaradayLibero.jpg



---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



peppe57
milliWatt


Gruppo:Utente
Messaggi:3

Stato:



Inviato il: 2/6/2009,00:08

Buonasera, su myfreefilehosting dicono che il file Ŕ stato rimosso e l'altro collegamento mi dici error 404, url not found.
Sapete se Ŕ possibile scaricare questo programma da qualche altra parte ? Grazie.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 2/6/2009,14:00

Il sw lo ha realizzato Libero51...lo ho avvisato...forse dovrei averne una copia. Pazienta qualche giorno.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 4/6/2009,09:10

Questo Ŕ il link con tutti i lavori del buon Libero51...troverai anche il programma in questione.
Ciao
Bolle

http://digilander.libero.it/Libero_51/



---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



peppe57
milliWatt


Gruppo:Utente
Messaggi:3

Stato:



Inviato il: 17/6/2009,01:11

Sono tornato sul sito solo oggi....Grazie
Peppe
