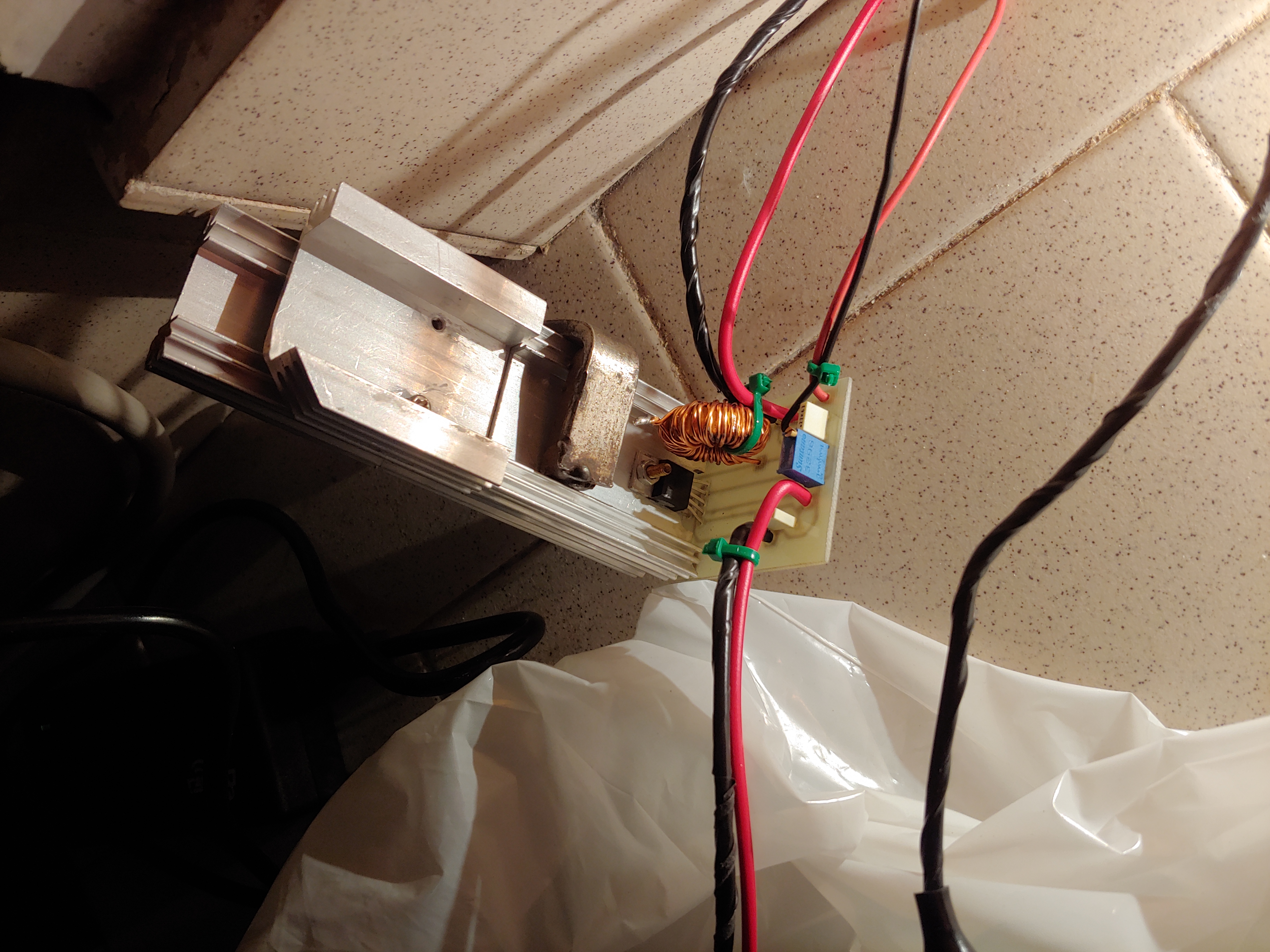

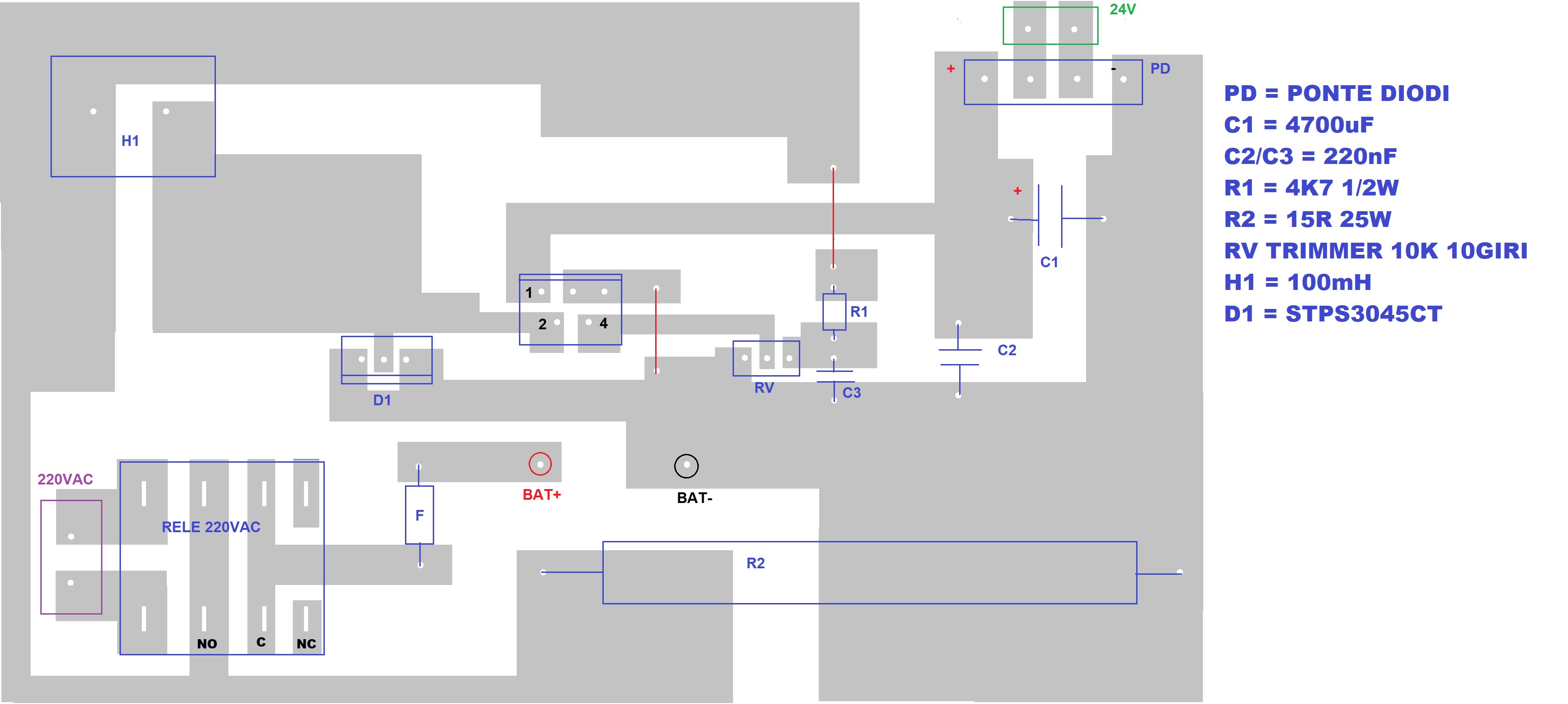

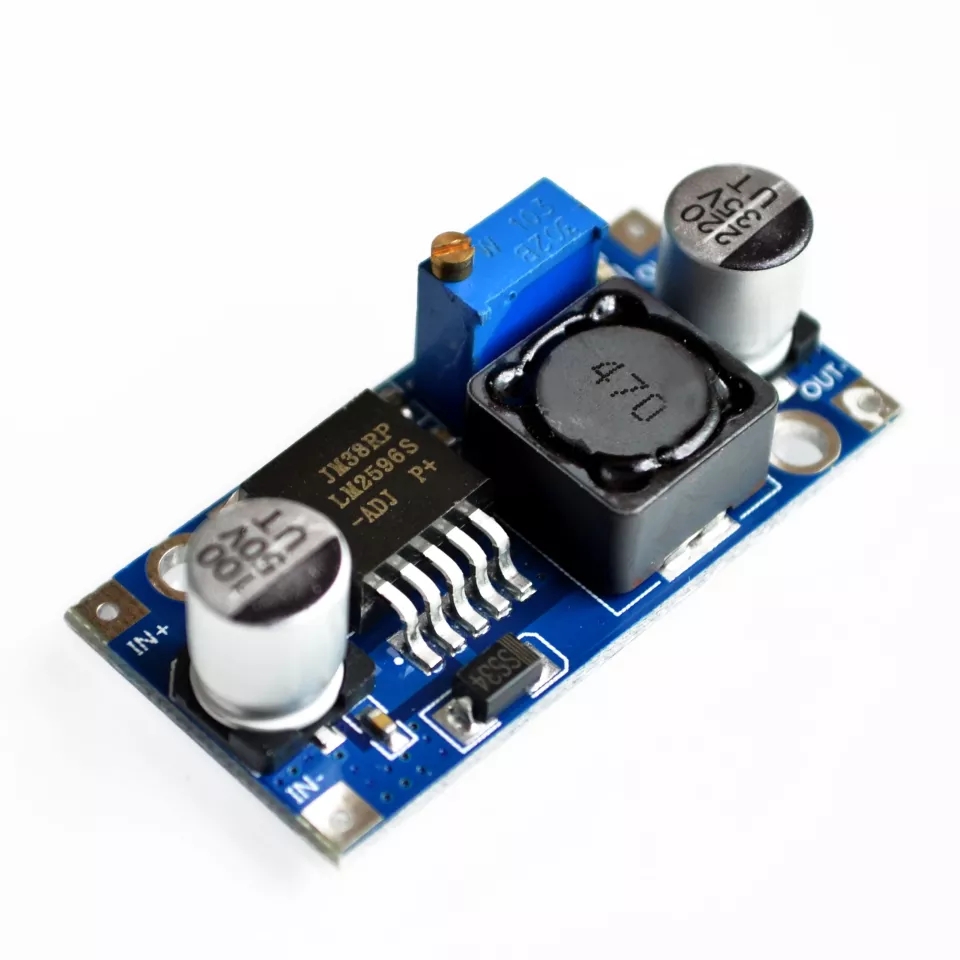

Caricabatterie desolfatante?
FinePagina

ipersalvo
milliWatt


Gruppo:Utente
Messaggi:10

Stato:



Inviato il: 04/12/2020 16:01:07

Allora sono riuscito a ricreare le condizioni sul simulatore usando un genetore di onda sin con offset impostato a 13.8 che è la condizione di massima carica impostata da me.
Quindi avrò una DC a 13.8 v con picchi a 18.4 v che è la mia Vcc del alimentatore con anteposto il diodo, dato che sto usando un alimetatore e non un trasformatore raddrizzato.

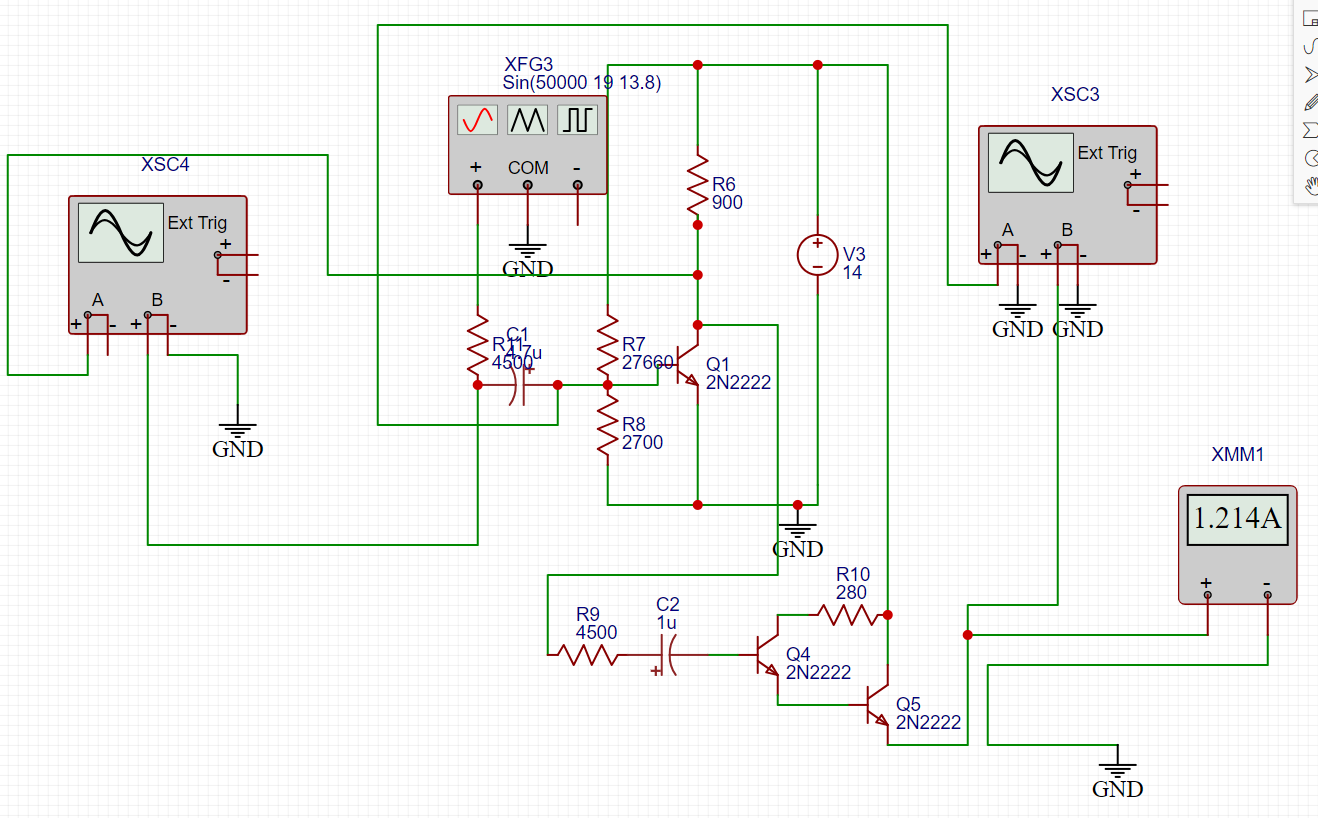

Allego il circuito in simulazione.



Immagine Allegata: SnapCrab_NoName_2020-12-4_15-55-10_No-00.png

ForumEA/U/SnapCrab_NoName_2020-12-4_15-55-10_No-00.png



ipersalvo
milliWatt


Gruppo:Utente
Messaggi:10

Stato:



Inviato il: 04/12/2020 16:09:54

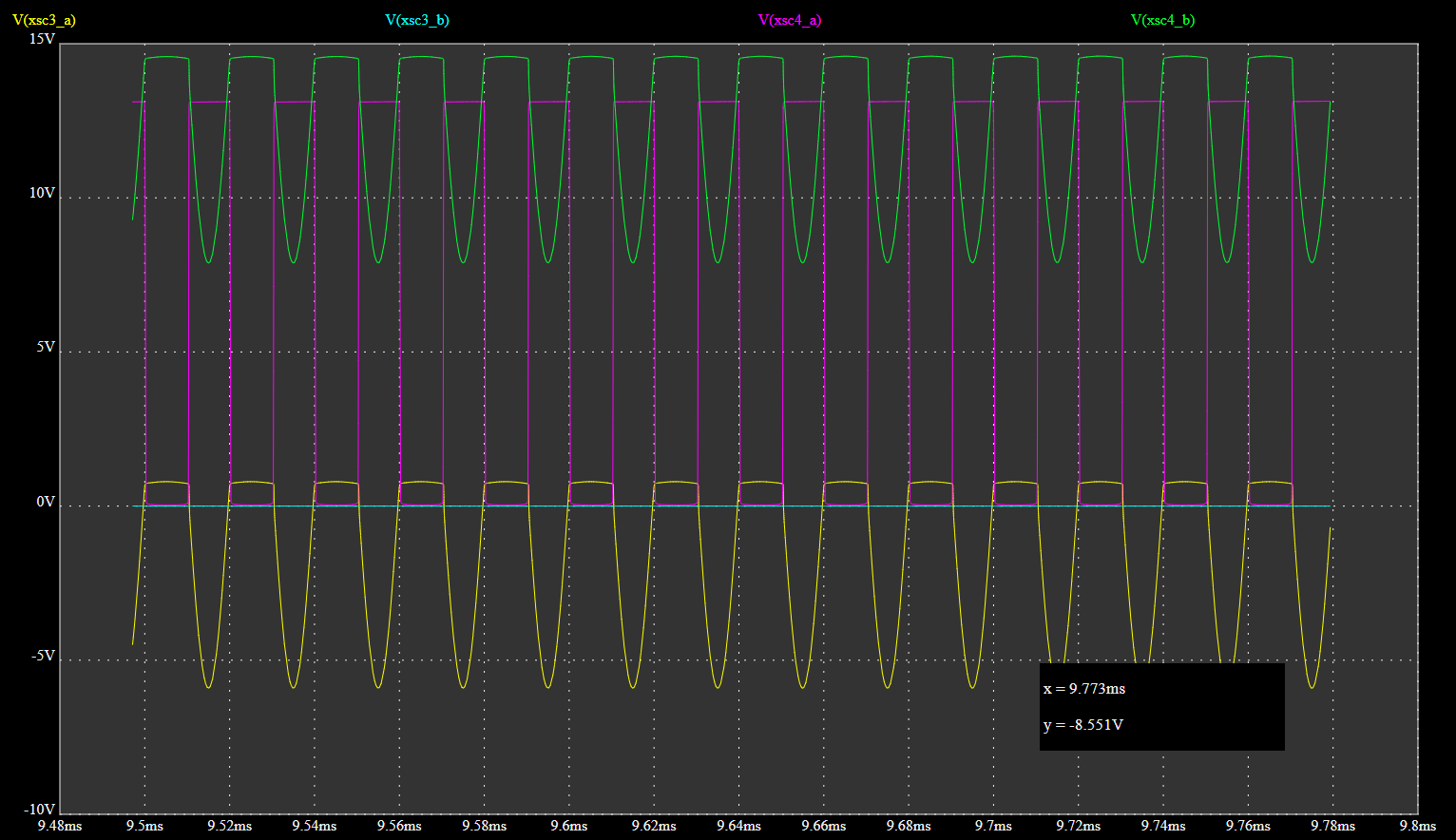

Qui invece abbiamo la risposta simulata.
Verde risposta oscillante dopo R11 prima del condensatore del preamplificatore.
Giallo dopo il condensatore.
Viola risposta amplificata dopo il preamplificatore.
Giallo la tensione sulla base del penultimo.
La parte di potenza sarà un BC337 hfe 300, e un 13007 con hfe 40.
In totale uscirà picco 1.85 A quindi 25.5 watt di picco.

Quindi si accende quando l'integrato non sta dando corrente e si spegne quando l'integrato invia un impulso.

Non mi resta che costruirlo e vedere.



ipersalvo
milliWatt


Gruppo:Utente
Messaggi:10

Stato:



Inviato il: 04/12/2020 16:11:08

eccola



Immagine Allegata: SnapCrab_NoName_2020-12-4_15-55-27_No-00.png

ForumEA/U/SnapCrab_NoName_2020-12-4_15-55-27_No-00_1.png



frenk1968

Avatar
MegaWatt


Gruppo:Utente
Messaggi:305

Stato:



Inviato il: 02/02/2021 09:36:24

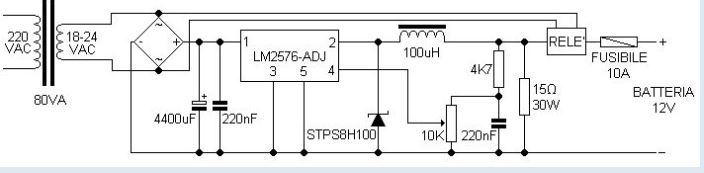

CITAZIONE (ipersalvo, 02/12/2020 23:14:53 ) Discussione.php?30137183&55#MSG827

monta un LM7512 e usi la linea uscente per pilotarlo.

a ok.quindi utilitto anche un rele a dc 12 volt.
faro qualche prova.
grazie
