PELLETTATRICI ARTIGIANALI a trafila piana e anulare (Home made)
FinePagina

d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 13/2/2011,18:22

faccine/tongue.gif ciao a tutti allora per dami65 io non salirei piu di un diametro di 160 per quella potenza motore
e consideriamo , che una trafila da 230 se non sbaglio, montata dalla macchina di wroclaw ha un motore da 22 cv , per quella cavalleria ti consiglio quel diametro e non di piu ,per i giri se usi una macchina a rulli girevoli sono un po troppi , ma se usi una macchina a trafila girevole dovrebbero andare bene ; invece per mafa consideriamo che lo smusso di precompressione profondo 2mm porta un diametro iniziale di 8mm quindi il passo dei fori massimo 9 invece per biomassoso , quella trafila non e mia ma e come va fatta, poi con il tuo metodo ,compasso e bulino non credo che venga un bel lavoro basterebbe sbagliare a bulinare di qualche decimo su un paio di fori che quando sei arrivato alla fine ti ritrovi con mezzo foro al posto di uno intero , spero di esere stto chiaro con tutti altrimenti sono qua

per mafa comincia con il tracciarti con una riga di un decimino il diametro minimo e quello massimo , quella e l'impronta che lasciano i rulli a terra , cosi sai fin dove posizionare i fori a finche siano adiacenti , cosi facendo non ti puoi sbagliare e puoi evitarti di fare la prova , poi dammi retta anche se non usi acciaio inox ma usi un buon 38/39/41nicrmo5 non succede nulla anche perche non credo che sella macchina comprata da wroclaw ci sia una trafila in inox e come abbiamo visto va benissimo



mafa
Watt


Gruppo:Utente
Messaggi:98

Stato:



Inviato il: 13/2/2011,19:26

CITAZIONE (d.d.l @ 13/2/2011, 18:22)
faccine/tongue.gif ciao a tutti allora per dami65 io non salirei piu di un diametro di 160 per quella potenza motore
e consideriamo , che una trafila da 230 se non sbaglio, montata dalla macchina di wroclaw ha un motore da 22 cv , per quella cavalleria ti consiglio quel diametro e non di piu ,per i giri se usi una macchina a rulli girevoli sono un po troppi , ma se usi una macchina a trafila girevole dovrebbero andare bene ; invece per mafa consideriamo che lo smusso di precompressione profondo 2mm porta un diametro iniziale di 8mm quindi il passo dei fori massimo 9 invece per biomassoso , quella trafila non e mia ma e come va fatta, poi con il tuo metodo ,compasso e bulino non credo che venga un bel lavoro basterebbe sbagliare a bulinare di qualche decimo su un paio di fori che quando sei arrivato alla fine ti ritrovi con mezzo foro al posto di uno intero , spero di esere stto chiaro con tutti altrimenti sono qua

per mafa comincia con il tracciarti con una riga di un decimino il diametro minimo e quello massimo , quella e l'impronta che lasciano i rulli a terra , cosi sai fin dove posizionare i fori a finche siano adiacenti , cosi facendo non ti puoi sbagliare e puoi evitarti di fare la prova , poi dammi retta anche se non usi acciaio inox ma usi un buon 38/39/41nicrmo5 non succede nulla anche perche non credo che sella macchina comprata da wroclaw ci sia una trafila in inox e come abbiamo visto va benissimo

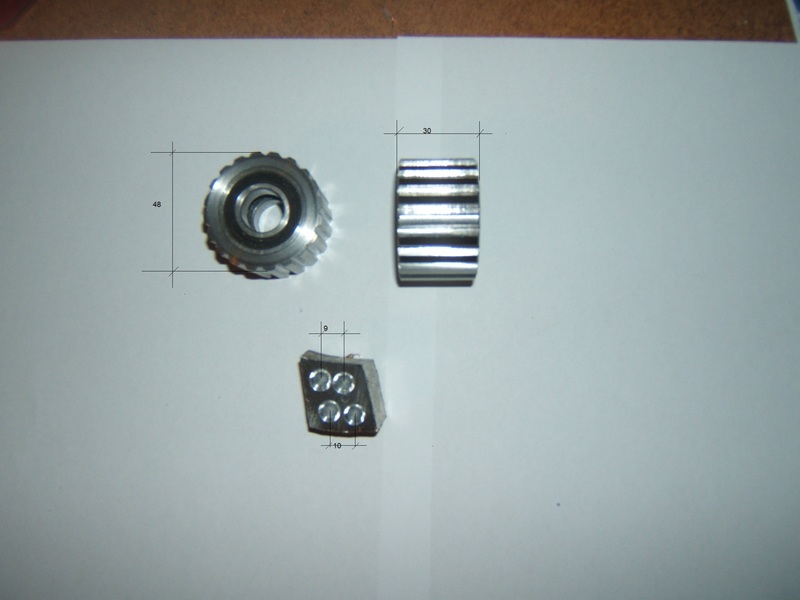

Ciao ho terminato i rulli. Mando foto per osservazioni nella foto c'è anche una prova per il passo della trafila , come vedi pensavo 9 o 10 mm ma Tu mi hai preceduto forse leggi nel pensiero. Domani vado in cerca di un buon acciaio ma sarà dura da queste parti si trova poco
ForumEA/us/img26/8866/dscf3245f.jpg



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 13/2/2011,19:37

devi stringere ancora , controlla se la misura dell'invito di precompressione sia 8mm , se hai fatto passo 9 tra un foro e l'altro e hai diametro 8 per l'invito di precompressione dovresti avere circa 0,5 mm tra un foro e l'altro

i rulli di che materiale li hai fatti ? cerca di farli temprare o a cuore oppure ad induzione , ti sono venuti bene quindi fai che fare subito la tempra

di dove sei?



mafa
Watt


Gruppo:Utente
Messaggi:98

Stato:



Inviato il: 13/2/2011,22:06

CITAZIONE (d.d.l @ 13/2/2011, 19:37)
devi stringere ancora , controlla se la misura dell'invito di precompressione sia 8mm , se hai fatto passo 9 tra un foro e l'altro e hai diametro 8 per l'invito di precompressione dovresti avere circa 0,5 mm tra un foro e l'altro

i rulli di che materiale li hai fatti ? cerca di farli temprare o a cuore oppure ad induzione , ti sono venuti bene quindi fai che fare subito la tempra

di dove sei?

Irulli sono di C40, sono di Sestri Levante(Ge) e se non loi tempero io non so proprio dove andare. Cosa intendi per stringere ancora il passo che hai visto è 9mm e 10 mm forse ho fatto poco invito ma quello è una stupidata ho la fresa che arriva a 13mm.Ciao alla prossima.



mafa
Watt


Gruppo:Utente
Messaggi:98

Stato:



Inviato il: 14/2/2011,21:10

ciao a tutti. Oggi ho provato i rulli nuovi con lavecchia trafila che ho diminuito di spessore portandola a 28mm. La macchina meccanicamente funziona a meraviglia i pellet escono a valanga senza he il motore sforzi . però i pellet non sono per niente consistenti come si toccano si sbriciolano con niente.Paragonando ai filmati che sono in internet, c'è una bella differenza ; io appeno metto la segatura in pochi secondi esce tutta , metà segatura e metà picooli pellet incinsistenti. Domanda - sarà mica la velocità troppo alta (180 giri) - la trafila poco spessa oppure bisogna metttere qualche sostanza com collante nella segatura( qualcuno mi ha parlato di amido) Qualcuno ha suggerimenti in merito. Saluti e grazie. P.S. ho trovato un bel pezzo di acciaio per la nuova trafila e acciaio 40NI CR MO 7 dovrebbe essere ottimo.



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 14/2/2011,21:41

ciao per il pezzo di materiale va benissimo , il pellet non e consistente solo per la temperatura bassa considera che dalla mia esce il pellet che si fatica a tenere in mano , il calore attiva il processo di polimerizzazione della lignina che e la sostanza contenuta nella segatura o legno che sia ed e quel processo che rende il materiale consistente , spero di aver detto tutto giusto



mafa
Watt


Gruppo:Utente
Messaggi:98

Stato:



Inviato il: 14/2/2011,22:13

CITAZIONE (d.d.l @ 14/2/2011, 21:41)
ciao per il pezzo di materiale va benissimo , il pellet non e consistente solo per la temperatura bassa considera che dalla mia esce il pellet che si fatica a tenere in mano , il calore attiva il processo di polimerizzazione della lignina che e la sostanza contenuta nella segatura o legno che sia ed e quel processo che rende il materiale consistente , spero di aver detto tutto giusto

Ci avevo pensato difatti , siccome con i soli rulli non scanda, ho provato con il cannello a gas a scaldare la trafila , probabilmente non ho scaldato a sufficienza perchè i pellet (o meglio quel miscuglio che usciva) usciva a una temp. sui 40 gradi. Nel mio progetto è previsto un termometro digitale che rileva la temp. trafila; domani provo a sclaldare maggiormente. Comunque mi confermi che non vanno aggiunyi prodotti alla segatura, così non perdo tempo a cercarli.



m_joi

Avatar
KiloWatt


Gruppo:Utente
Messaggi:200

Stato:



Inviato il: 14/2/2011,22:15

Bravissimi...

come cuscinetti vi consiglio di usare dei cuscinetti a rulli conici tipo 32008 (poi dipende dalla misura che volete)

come materiale per la trafila e i rulli non usate C40 e K110 ma 18NICR e li fate cementare

ciao ciao
m_joi

p.s. le trafile di ricambio le faro' fare cosi....

p.s.1 ho letto velocemente ma per una trafila da 160 ci vogliono almeno 8Hp, con meno non fate nulla
(per uso proprio anche se vengono male si possono cmq usare a patto che la stufa funzioni)



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 16/2/2011,19:12

ciao kosmic65 , io con la mia macchina con motore da 2,5 cv facevo fino a 15 kg all'ora , ma adesso sto finendo di costruire la nuova macchina con motore a scoppio da 9 cv e trafila nuova che sicuramente dovrebbe rendere di piu faccine/ban.gif



biomassoso

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1234

Stato:



Inviato il: 16/2/2011,19:51

Appena ho tempo prima o poi un giocattolino me lo faccio anch'io....motorizzazione 69 hp=51 kWda usare per trituratrice e pellettatrice

ForumEA/us/img179/5599/saltars1.gif




Modificato da NonSoloBolleDiAcqua - 16/09/2014, 18:45:49


d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 16/2/2011,20:00

praticamente della macchina vecchia e rimasto solo il cestello inf e i rulli che sono 2 al posto di 4

per biomassoso cosa intendi utilizzare un trattore ?



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 16/2/2011,20:59

con 4 rulli necessita di piu cavalli motore e con un inverter non si risolve quel tipo di problema , il problema e che con un motore elettrico da 3 cv che e il massimo che si puo utilizzare sulla rete domestica da 3 kw non si riesce a fare tanto



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 16/2/2011,21:18

il motore ne fa 3600 il riduttore riduce 15 volte quindi sono 240giri finali



wroclaw

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1608

Stato:



Inviato il: 16/2/2011,22:10

http://i22.tinypic.com/15wnwgy.jpg
Vorrei avvisare chi si iscrive di nuovo con altri NIKNAME dopo essere stato bannato , che forse è meglio che si legga bene il REGOLAMENTO
Ultimo avviso !!!!!!!!



Modificato da NonSoloBolleDiAcqua - 07/01/2014, 01:51:05


d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 16/2/2011,22:41

di chi parliamo wroclaw??????

kosmic65?????????????????
