Turbina eolica autocostruita da 2Kwp
FinePagina

Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 23/9/2010,20:17

CITAZIONE
Che dite sembra troppo bello per essere vero :O
Come mai nessuno lo usa sul generatore eolico
ha qualche parte sfavorevole questo tipo di turbina eolica ?

Gira troppo piano..... E ha un "effetto solidità" molto alto, ossia offre molta resistenza al vento. Per contro è buono per impieghi meccanici, per pompe alternative o compressori o per girare macine di mulino. Per i generatori necessita di moltiplicazione, e quì si perde un sacco di potenza, buttando via tutti i vantaggi.



manolotorricelli

Avatar
KiloWatt


Gruppo:Utente
Messaggi:148

Stato:



Inviato il: 8/10/2010,14:11

Salve,sono nuovo di questo forum,mi volevo conclatularmi con saviothecnic hai fatto un capolavoro veramente bello ,io ne ho costruioto uno di 500 watt, niente al confronto del tuo lavoro,se non ti dispiace vorrei farti delle domante in merito al generatore e sono: i magneti dove l'hai comprati? che misura sono esatta sono?il diametro dei dischi che misura è,le pale di che legno l'hai fatto e che misura sono?lo so che sono molto pretenzioso,ma mi capirai,io per queste cose esco pazzo,come ha dettu uno del forum è meglio di una s*****a. Aspetto tue esaudienti notizie in merito ed mi scuso ancora per questa mia sete di sapere.- faccine/clap.gif




Modificato da Ferrobattuto - 8/10/2010, 19:32


wimax
milliWatt


Gruppo:Utente
Messaggi:17

Stato:



Inviato il: 10/10/2010,06:14

Ciao a tutti,
Spero di poter esprimere quanto penso solo con una parola, COMPLIMENTI.


BUS_wimax



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 10/10/2010,18:27

CITAZIONE (manolotorricelli @ 8/10/2010, 15:11)
Salve,sono nuovo di questo forum,mi volevo conclatularmi con saviothecnic hai fatto un capolavoro veramente bello ,io ne ho costruioto uno di 500 watt, niente al confronto del tuo lavoro,se non ti dispiace vorrei farti delle domante in merito al generatore e sono: i magneti dove l'hai comprati? che misura sono esatta sono?il diametro dei dischi che misura è,le pale di che legno l'hai fatto e che misura sono?lo so che sono molto pretenzioso,ma mi capirai,io per queste cose esco pazzo,come ha dettu uno del forum è meglio di una s*****a. Aspetto tue esaudienti notizie in merito ed mi scuso ancora per questa mia sete di sapere.- faccine/clap.gif

Ciao Manolo, scusami se non ti ho risposto prima, ma ero convinto che le tue richieste fossero indirizzate a saviothecnic e non a me.
Vengo a risponderti;
i magneti li ho comprati online a questo LINK e sono di mm. 50 x 30 x 10 del tipo N42
i dischi sono di 400 mm di diametro, le pale sono di cedro e sono di mm. 1900 di lunghezza mm. 195 di larghezza max e mm. 60 di spessore, tutte le altre risposte alle tue domande sono contenute nel file Autocad allegato al mio primo intervento in prima pagina.

CITAZIONE (wimax @ 10/10/2010, 07:14)
Ciao a tutti,
Spero di poter esprimere quanto penso solo con una parola, COMPLIMENTI.

BUS_wimax

Ciao wimax grazie per i complimenti.
Un saluto a tutti
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



manolotorricelli

Avatar
KiloWatt


Gruppo:Utente
Messaggi:148

Stato:



Inviato il: 11/10/2010,08:53

Ciao SpitsFire,grazie per la tua disponibilità,dove sono adesso il link che mi hai inviato (per i magneti) non lo posso aprire,ma quando andrò a casa è la prima cosa che farò,volevo chiederti l'ultima cosa,dove l'hai comprato il rame,ho provato a cercallo su ebay senza nessun risultato.Io vorrei realizzarla o 12v o 24v qual'è la modifica di fare? grazie ancora,ciao a presto



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 11/10/2010,21:16

CITAZIONE (manolotorricelli @ 11/10/2010, 09:53)
Ciao SpitsFire,grazie per la tua disponibilità,dove sono adesso il link che mi hai inviato (per i magneti) non lo posso aprire,ma quando andrò a casa è la prima cosa che farò,volevo chiederti l'ultima cosa,dove l'hai comprato il rame,ho provato a cercallo su ebay senza nessun risultato.Io vorrei realizzarla o 12v o 24v qual'è la modifica di fare? grazie ancora,ciao a presto

Ciao Manolo, il filo di rame io l'ho recuperato presso un'azienda che ripara motori elettrici. Per quanto rigurada la realizzazione dello statore ti consiglio, se non puoi realizzarlo a 48, di realizzarlo quantomeno a 24 volt, non devi fare alcuna modifica al generatore, devi solo realizzare 12 bobine da 37 spire con un doppio filo da 1,8 mm di diametro.
Un saluto
SpitsFire




Modificato da SpitsFire - 12/10/2010, 09:55


---------------
IPSA SCIENTIA POTESTAS EST



manolotorricelli

Avatar
KiloWatt


Gruppo:Utente
Messaggi:148

Stato:



Inviato il: 12/10/2010,08:10

Grazie spitsfire,ma il mio impianto è di 12v,dovrei cambiare l'inverter,per adesso stò con questo voltagio,più in là ,sarei intenzionato a comprare un inverter cinese ad onda sinoidale pura da 5000 watt con picchi di 10000 watt 12v.A sentire i commenti da chi l'abbia comprato sembra buono,lo cedono a € 349.Quindi è mia intenzione costruire un mulino a 12v.il filo delle bobbine che diametro dovrei comprare?quanto spire?Da premettere dove abito io ci sono a torno case ed alberi quindi scarseggia come vento,potresti fare un calcolo sulle bobbine di quanto spire dovrei realizzarle?Grazie ancora da Eugenio.- faccine/biggrin.gif



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 12/10/2010,10:04

CITAZIONE (manolotorricelli @ 12/10/2010, 09:10)
Grazie spitsfire,ma il mio impianto è di 12v,dovrei cambiare l'inverter,per adesso stò con questo voltagio,più in là ,sarei intenzionato a comprare un inverter cinese ad onda sinoidale pura da 5000 watt con picchi di 10000 watt 12v.A sentire i commenti da chi l'abbia comprato sembra buono,lo cedono a € 349.Quindi è mia intenzione costruire un mulino a 12v.il filo delle bobbine che diametro dovrei comprare?quanto spire?Da premettere dove abito io ci sono a torno case ed alberi quindi scarseggia come vento,potresti fare un calcolo sulle bobbine di quanto spire dovrei realizzarle?Grazie ancora da Eugenio.- faccine/biggrin.gif

Ciao Manolo, Piggott nel suo ultimo manuale, per un sistema a 12V per una turbina come la mia consiglia:12 bobine da 80 spire realizzate con filo da 1.7 mm di diametro con collegamento in parallello anzicchè in serie, questo per evitare "correnti parassite" utilizzando una coppia separata di diodi per ogni bobina, questo implica il montaggio dei diodi direttamente sull'alternatore
Un saluto
Spitsfire



---------------
IPSA SCIENTIA POTESTAS EST



manolotorricelli

Avatar
KiloWatt


Gruppo:Utente
Messaggi:148

Stato:



Inviato il: 12/10/2010,10:13

ciao spitsfire,scusami non ti seguo spiegami meglio come in parallelo?Non va bene attacco a stella?io nel mio eolico da nove bobbine ho usato filo da 1,8 mm 60 spire.Per venti deboli quanti spire dovrei fareper una turbina come la tua?



manolotorricelli

Avatar
KiloWatt


Gruppo:Utente
Messaggi:148

Stato:



Inviato il: 12/10/2010,18:05

scusa spits,mi è arrivato il preventivo dei magneti la misura che tu hai hai scritto è la stessa volevo sapere sè la sigla è uguale,cioè( SC35MA NI)mi daila conferma per favore?ciao da Manolo



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 12/10/2010,19:02

CITAZIONE (manolotorricelli @ 12/10/2010, 11:13)
ciao spitsfire,scusami non ti seguo spiegami meglio come in parallelo?Non va bene attacco a stella?io nel mio eolico da nove bobbine ho usato filo da 1,8 mm 60 spire.Per venti deboli quanti spire dovrei fareper una turbina come la tua?

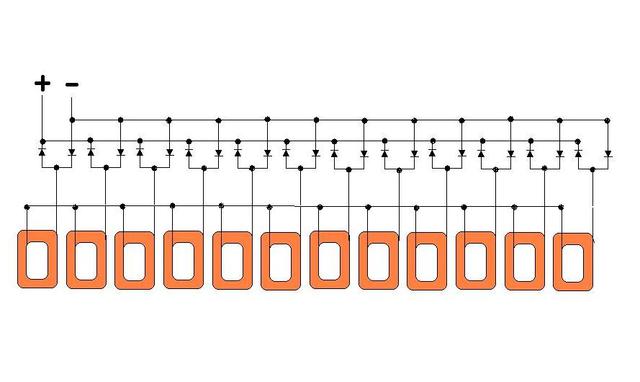

Ciao manolo questo è lo schema tipico del collegamento in parallelo a cui mi riferivo nel mio precedente intervento.
ForumEA/us/img209/1903/statore12v.jpg

Per quanto rigurada i venti deboli, non devi dar retta a fantasie ovvero se hai vento bello sostenuto produci energia se non ne hai non ne produci.

CITAZIONE (manolotorricelli @ 12/10/2010, 19:05)
scusa spits,mi è arrivato il preventivo dei magneti la misura che tu hai hai scritto è la stessa volevo sapere sè la sigla è uguale,cioè( SC35MA NI)mi daila conferma per favore?ciao da Manolo

La sigla dei miei magneti che comprai mi pare fosse SC42MA NI, la tua sembra far riferimento al grado di magnetizzazione 35 e non 42.
Spero di essere stato chiaro
Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



manolotorricelli

Avatar
KiloWatt


Gruppo:Utente
Messaggi:148

Stato:



Inviato il: 13/10/2010,21:00

ciao spits,come sempre tempestivo nel dare risposte esaudienti,lo sò che sono un scocciatore ,mi è sortto un grosso dubio riguardante il mio mulino di 500 watt.Il dubbio è il seguente: il mio stetore e di 12v o di 24v? mi spiego meglio ,il mio mulino è così composto: 24 magneti 40x20x10 N40 oh N42 adesso non ricordo bene 9 bobine di 60 spire l'una diametro filo 1,6 oh 1,8 quando gira senza carico batterie gira chè una bellezza ma quando l'attacco al banco batterie la velocità riduce notevolmente.Il mio dubbio è non è che abbia fatto uno statore di 24v? spits illuminami ,grazie ancora manolo.



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 13/10/2010,21:16

CITAZIONE (manolotorricelli @ 13/10/2010, 22:00)
ciao spits,come sempre tempestivo nel dare risposte esaudienti,lo sò che sono un scocciatore ,mi è sortto un grosso dubio riguardante il mio mulino di 500 watt.Il dubbio è il seguente: il mio stetore e di 12v o di 24v? mi spiego meglio ,il mio mulino è così composto: 24 magneti 40x20x10 N40 oh N42 adesso non ricordo bene 9 bobine di 60 spire l'una diametro filo 1,6 oh 1,8 quando gira senza carico batterie gira chè una bellezza ma quando l'attacco al banco batterie la velocità riduce notevolmente.Il mio dubbio è non è che abbia fatto uno statore di 24v? spits illuminami ,grazie ancora manolo.

Ciao Manolo, dal numero di spire direi che decisamente a 12 volt, secondo i miei calcoli (vedi software di bolle) è anche sottodimensionato per un 12 volt.
Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



lucio 67
milliWatt


Gruppo:Utente
Messaggi:1

Stato:



Inviato il: 18/10/2010,18:38

ciao vorrei costruirmi da solo la turbina eolica.ho visto le foto ma oltre quelle se è possibile vorrei anche spiegazzioni ad esempio se ogni bobbina ha due fili perche nel rotore ne sono tre il terso dove va collegato? poi vorrei sapere se tutti i rettangolini del volano sono eletro magneti? se è possibile vorrei in ogni foto una spiegazione di guida.










SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 19/10/2010,07:02

CITAZIONE (lucio 67 @ 18/10/2010, 19:38)
ciao vorrei costruirmi da solo la turbina eolica.ho visto le foto ma oltre quelle se è possibile vorrei anche spiegazzioni ad esempio se ogni bobbina ha due fili perche nel rotore ne sono tre il terso dove va collegato? poi vorrei sapere se tutti i rettangolini del volano sono eletro magneti? se è possibile vorrei in ogni foto una spiegazione di guida.

Ciao Lucio e benvenuto nel forum, noto che non hai le idee molto chiare, ti consiglio, prima di ogni altra cosa, di leggere con attenzione qualche pubblicazione in merito alla costruzione di Generatori a Magneti Permanenti "G.M.P.", come questa dell'ing. Cecere, che puoi scaricare QUI. dove vengono trattati tutti gli argomenti che oggi non ti sono chiari, dopodichè approfondiremo insieme l'argomento con un'ottica diversa e sicuramente più chiara. faccine/wink.gif
Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST
