Real Time Web Data Monitor And Control - IMPIANTO SOLARE FOTOVOLTAICO AD ISOLA
FinePagina

PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3427

Stato:



Inviato il: 25/6/2011,14:07

Tengo già il saldatore caldo.... faccine/clap.gif



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 25/6/2011,19:19

CITAZIONE (drmacchi11 @ 25/6/2011, 09:16)
Complimenti ! E' possibile avere come ci eravamo detti , lo schema in versione "semplificata" della board da assemblare , lista componenti da comprare e parte software ? Grazie per lo sforzo faccine/smile.gif

Ciao,
vuoi replicare la cosa o vuoi fare altro? Sarebbe bello che il forum, visto che ha un server (gratuito), avesse diversi sistemi in rete...ad esempio un volontario per il sistema eolico lo abbiamo già trovato...sarebbe interessante anche avere un sistema a turbina idraulica ( e anche in questo caso abbiamo un volontario) ...sarebbe bello avere una centralina meteo ed altro...insomma ora che la strada è stata fatta...occorre solo percorrela e vedere dove ci porta faccine/biggrin.gif



Oggi il figlioccio di kekko, nel suo primo giorno di vita, si è comportato veramente bene...forse si potrebbe realizzare un grafico della sola energia prodotta limitando le ore (ad esempio dalle 5:00 alle 21:00), si vedrebbe sicuramente meglio...altri suggerimenti?

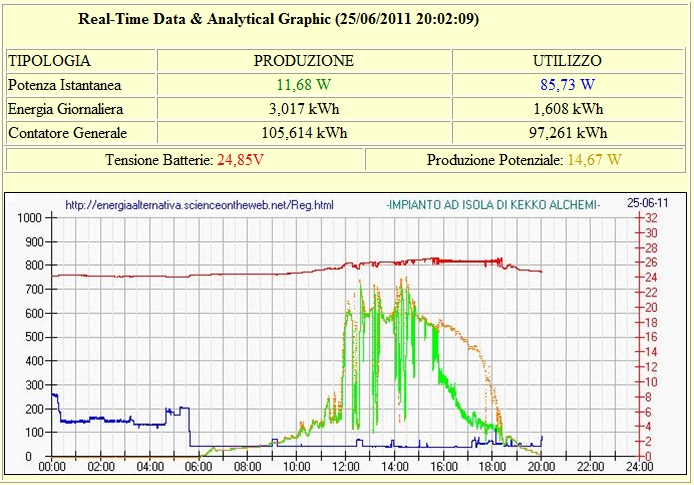

Grafico eccezziiuuunale....si riesce a vedere molto...forse troppo.
ForumEA/us/img812/7562/grafico25062011.jpg
Bolle
PS:Kekko...non è che ti dimentichi di dargli la buona notte al tuo figlioccio?



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 25/6/2011,23:39

Ciao Bolle, io ho in mano un sistema NOn ad isola ossia : 2 pannelli da 150 wp nominali ed un inverter grid-tie. quindi in pratica penso che potrei vedere la potenza istantanea prodotta e ...? .Inoltre ho una stazione meteo oregon scientific con tutto : misura pioggia , velocità vento ecc. che ha uscita seriale che per ora interfaccio al pc col suo sw. proprietario . la stazione è collegata in rete perchè ho attaccato un serial-web server alla sua rs232. cosa possiamo fare col pptea?



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 25/6/2011,23:50

CITAZIONE (drmacchi11 @ 26/6/2011, 00:39)
Ciao Bolle, io ho in mano un sistema NOn ad isola ossia : 2 pannelli da 150 wp nominali ed un inverter grid-tie. quindi in pratica penso che potrei vedere la potenza istantanea prodotta e ...? .Inoltre ho una stazione meteo oregon scientific con tutto : misura pioggia , velocità vento ecc. che ha uscita seriale che per ora interfaccio al pc col suo sw. proprietario . la stazione è collegata in rete perchè ho attaccato un serial-web server alla sua rs232. cosa possiamo fare col pptea?

Si può fare tutto...anche se per il PPTEA occorre mettere l'analisi di segnali sinusoidali e dare la possibilità di calcolare lo sfasamento per il calcolo del cos fi. Con kekko i segnali sono tutti in continua ( o quasi).PEr la stazione meteo occorre capire il protocollo seriale...ma se già è su web non penso vuoi integrarla...giusto?
Bene bene... faccine/biggrin.gif
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 25/6/2011,23:56

se vuoi creare una pagine di dati utenti web , per me non cis ono problemi e sparare dati anche della stazione meteo, visto che già abbiamo il sw. fatto si potrebbe vedere un import diretto dei dati nella pagina web del sito. per il discorso pannelli solari , io dipendo da voi , visto le mie scarse capacità , l'impegno è massimo , ma sono come un bimbo che va guidato , ma con gli ordini giusti fatto tutto con una perfezione tetesca !



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/6/2011,00:11

CITAZIONE (drmacchi11 @ 26/6/2011, 00:56)
se vuoi creare una pagine di dati utenti web , per me non cis ono problemi e sparare dati anche della stazione meteo, visto che già abbiamo il sw.

Parlami in modo dettagliato di questa stazione (misura la radiazione solare?) in particolare cosa e come hai fatto per metterla su web...sarebbe interessante avere dati sul sito del forum... faccine/biggrin.gif
Per il collegamento all'impianto fotovoltaico non è complicato...ma non doveva nemmeno esserelo per l'impianto di kekko ...ma ridendo e scherzando è passato un mese (comunicavamo la notte) ma in compenso è uscito fuori un lavoro certosino!
Nelle prossime due settimane a lavoro sono sotto un fuoco incrociato...vediamo cosa combineremo! faccine/biggrin.gif
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 26/6/2011,04:07


oregon wmr928nx http://it.oregonscientific.com/cat-Meteo-s...uch-screen.html

Termometro per la rilevazione della temperatura interna ed esterna
Igrometro per la rilevazione dell'umidità interna ed esterna
Rappresentazione con grafico a barre della pressione atmosferica nelle ultime 24 ore
Anemometro per la rilevazione della velocità e della direzione del vento
Pluviometro con visualizzazione del tasso di piovosità relativo e totale
Termoigrometro, Anenomentro e Pluviometro sono collegati a celle solari
Misurazione delle precipitazioni piovose (range di misurazione da 0 a 999 mm/h)
Visualizzazione del punto di rugiada
Allarme selezionabile sulle condizione climatiche per:
- temperature interne, esterne e per canale, massime e minime
- approssimarsi della temperatura del punto di rugiada interna, esterna e per canale
- umidità interna, esterna e per canale, massime e minima
- tasso di piovosità massimo
- caduta di pressione barometrica, minima
- raffiche di vento, massimo
- temperatura vento gelido,minima

come sw ho una versione light di virtual weather station www.ambientweather.com/virtualstation.html
questo sw ha la possibilità di :
**web server live vedi questo esempio www.afftonweather.com/
**oppure esporta live i dati dalla stazione in formato csv. : Weather Exchange outputs real-time data to a comma separated text file (csv),
which can then be read by other applications, including ImageSalsa
(webcam/weathercam program), Ambient's HomeSeer Plug-In (home automation program),
Microsoft Excel, or you can write your own program to import and parse the data.
"Reserved variables" are reserved for other AmbientWeather applications
(Virtual Weather Station).

La stazione non ha il sensore UV ( i modelli nuovi sì) , ma io ho un vantaggio :avendo quel sw. di domotica di cui ti avevo scritto , ho una interfaccia hardware www.rfxcom.com/ che riceve i dati dal sensore uv oregon www.ambientweather.com/orscuvuluins.html e li pubblica sul webserver della mia casa domotica.
ora potrei comprare il sensore UVN800, ma prima devo installare sul tetto i pannelli FV.
INTANTO quando avete tempo , ci mettete online lo schema per costruire il pptea?, tipo "futura elettronica".....

dimenticavo si può mettere il feed di una webcam ! potrei metterla sul tetto e spararvi la meteo sul lago maggiore con vista sui castelli di cannero

www.castellidicannero.com/



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/6/2011,08:00

CITAZIONE (drmacchi11 @ 26/6/2011, 05:07)
**oppure esporta live i dati dalla stazione in formato csv.

Bene bene...inviami(ci) un esempio di un file se puoi...in questo modo potremmo integrarci velocemente.
Ci sono ancora alcune cose che devo capire...se ad esempio il file viene generato in modo automatico ( ad esempio ogni minuto) si potrebbe realizzare un sw di interfaccia, il quale invia i dati sul server e verrebbe una cosa come è stata realizzata per kekko.

CITAZIONE (drmacchi11 @ 26/6/2011, 05:07)
INTANTO quando avete tempo , ci mettete online lo schema per costruire il pptea?, tipo "futura elettronica".....

Già c'è lo schema sul forum e c'è anche il firmware, parti con il sensore di temperatura ...è una stupidagine farlo...
...una volta che hai il PPTEA funzionante puoi programmarlo e farci quello che vuoi...

CITAZIONE (drmacchi11 @ 26/6/2011, 05:07)
dimenticavo si può mettere il feed di una webcam ! potrei metterla sul tetto e spararvi la meteo sul lago maggiore con vista sui castelli di cannero

Siiiiiii faccine/biggrin.gif

Ciao
Bolle




Modificato da NonSoloBolleDiAcqua - 26/6/2011, 11:29


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 26/6/2011,12:34

Ciao Bolle , quello schema ha dei punti oscuri per me , ossia non sono capace di leggere le sigle e capire che componente sia. non hai una lista dei componenti e 4 foto ad alta risoluzione della scheda fatta così io la saldo pari pari ?. ti faccio avere il csv a breve. grazie



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/6/2011,13:33

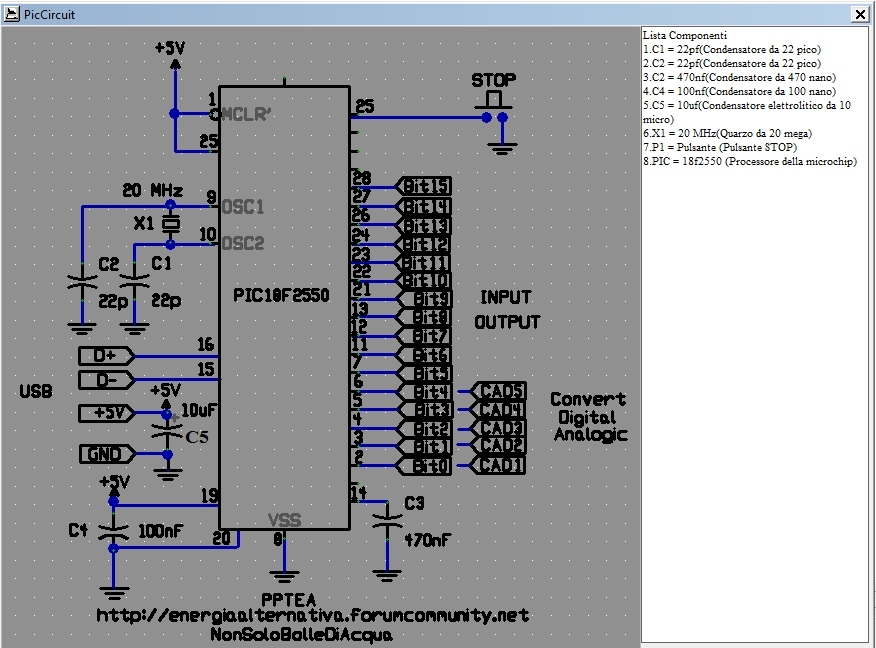

Questo è lo schema con la lista dei componenti. faccine/smile.gif

ForumEA/us/img94/8100/circuitoecomponenti.jpg







---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



drmacchi11
GigaWatt


Gruppo:Utente
Messaggi:963

Stato:



Inviato il: 26/6/2011,14:38

ok. ora inizio a capirci qualcosa, vedo che devo pure saldare una USB : alcune domande
1) è giusto che ci va un C5 10 pico "dentro" il +5v e ground della usb ? non la capisco
2) alla posizione 19 arriva un segnale +5v che va anche ad al condensatore C4 da 100nF ? questa 5v è per caso quella del alimentatore e quindi la STESSA che alimenta la poiszione 1 e 25 ?
3)la posizone 1 ha un "pallino nero vuoto" per indicare semplicemente che è appunto la n.1?
4) tutti i condensatori sono collegati alla terra , ossia a cosa li devo saldare ?
5) dove è il filo neutro dell'alimentatore ? a cosa lo saldo?
6)kekko , p.f,mi metti una foto ad alta risoluzione del tuo PPTEA?
7)Un fornitore ONLINE dei componenti?

Siete veramente gentili per il vs. aiuto !



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 26/6/2011,14:54

CITAZIONE (drmacchi11 @ 26/6/2011, 15:38)
ok. ora inizio a capirci qualcosa, vedo che devo pure saldare una USB : alcune domande
1) è giusto che ci va un C5 10 pico "dentro" il +5v e ground della usb ? non la capisco
2) alla posizione 19 arriva un segnale +5v che va anche ad al condensatore C4 da 100nF ? questa 5v è per caso quella del alimentatore e quindi la STESSA che alimenta la poiszione 1 e 25 ?
3)la posizone 1 ha un "pallino nero vuoto" per indicare semplicemente che è appunto la n.1?
4) tutti i condensatori sono collegati alla terra , ossia a cosa li devo saldare ?
5) dove è il filo neutro dell'alimentatore ? a cosa lo saldo?
6)kekko , p.f,mi metti una foto ad alta risoluzione del tuo PPTEA?
7)Un fornitore ONLINE dei componenti?

Siete veramente gentili per il vs. aiuto !

E' un piacere, dopo tutto l'aiuto che ci dai sulla parte chimica è il minimo che possiamo fare!

Allora:

1) Si è giusto ma uF significa micro farad, è un condensatore che serve a livellare la tensione "sporca" che potrebbe arrivare dal PC.
2) Si è la stessa ma il PIN 25 ha in serie un pulsante che serve ad interrompere... vabbè questo lo vediamo dopo.
3) Si
4) Sono collegati a massa e cioè al filo "neutro" (in realtà non si chiama neutro, ma per capirci va bene).
5) Il filo "neutro" è la massa, dove vedi quel simbolo di "terra" come ad esempio sul PIN 25 (tutti quei trattini orizzontali a scalare) indicano la massa e quei simboletti vanno collegati tutti insieme perchè rappresentano la massa del circuito e quindi il filo "neutro".
6) Appena ho un attimo te la faccio!
7) RS o Farnell, fra i due io preferisco il primo, basta che cerchi su google RS components.

Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/6/2011,18:29

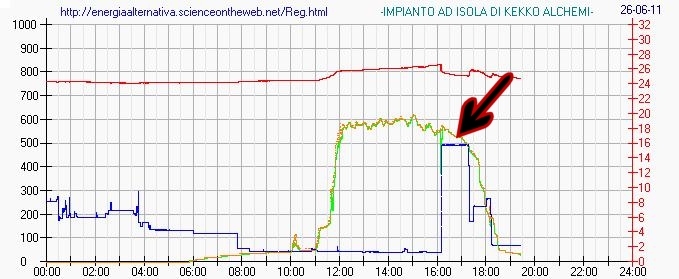

faccine/laugh.gif Per aumentare la produzione , cioè non buttare energia alle ortiche, c'è qualcuno che ha attaccato un carico da mezzo kilowatt....in questo modo non ha fatto entrare il pwm, che solitamente entrava a quell'ora...quindi le batterie sono state sempre sotto carica... faccine/biggrin.gif ...il punto è identificato con una freccia nel grafico!
Bolle
PS:Ormai è certo che la produzione nella prima parte della giornata non avviene per un problema di ombreggiamento...la rampa di salita e quella di discesa dovevano essere molto simili:problema chiuso.

ForumEA/us/img685/2706/aumentarelaproduzione.jpg





---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



mixtrb

Avatar
GigaWatt


Gruppo:Utente
Messaggi:835

Stato:



Inviato il: 26/6/2011,19:22

ma non c'è un modo opportuno di sfruttare quell'energia che viene prodotta ma non utilizzata?

ci vorrebbe una modalità di immagazzinamento a lungo termine (6 mesi) da sfruttare in inverno quando l'irraggiamento solare è minore

forse una pompa di Tesla mossa da un motore Parallel Path che carica un bacino di acqua posto a monte
che verrà poi sfruttato tramite una turbina di Tesla e un generatore ad alta efficienza quando il sole manca e le batterie tendono a scaricarsi

... andrebbe benissimo un posto in zona collinare, come la sponda est del lago Maggiore faccine/wink.gif

alla Farnell (sede di Lainate) sono passato settimana scorsa: non vendono ai privati, ci vuole una partita I.V.A. , mi hanno detto
peccato perchè passo lì vicino (Saronno) almeno una volta ogni settimana

invece RS vende tranquillamente al pubblico (hanno anche un punto vendita diretta nella sede di Vimodrone-MI- vicino a dove lavoro/abito)
ma i prezzi spesso sono alti rispetto ai migliori negozi specializzati rimasti
(però i PIC 18F2550 e il programmatore PICkit2 Microchip invece sono venduti a prezzi concorrenziali)



mac-giver

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1717

Stato:



Inviato il: 26/6/2011,19:31

CITAZIONE (NonSoloBolleDiAcqua @ 26/6/2011, 19:29)
PS:Ormai è certo che la produzione nella prima parte della giornata non avviene per un problema di ombreggiamento...

faccine/cool.gif
