Real Time Web Data Monitor And Control - IMPIANTO SOLARE FOTOVOLTAICO AD ISOLA
FinePagina

NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 28/6/2011,21:58

CITAZIONE (kekko.alchemi @ 28/6/2011, 22:14)
Bolle, davvero mi presti i pannelli?? Me li vengo a prendere subito!!! Scherzo faccine/tongue.gif

Passa...passa pure quando vuoi!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 29/6/2011,15:47

e' un'ottima cosa, molto utile per capire come migliorare il proprio impianto e di conseguenza ottimizzare gli sprechi di energia.
davvero i miei complimenti....appena finita l'estate voglio vedere se riesco a realizzarlo.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 29/6/2011,19:03

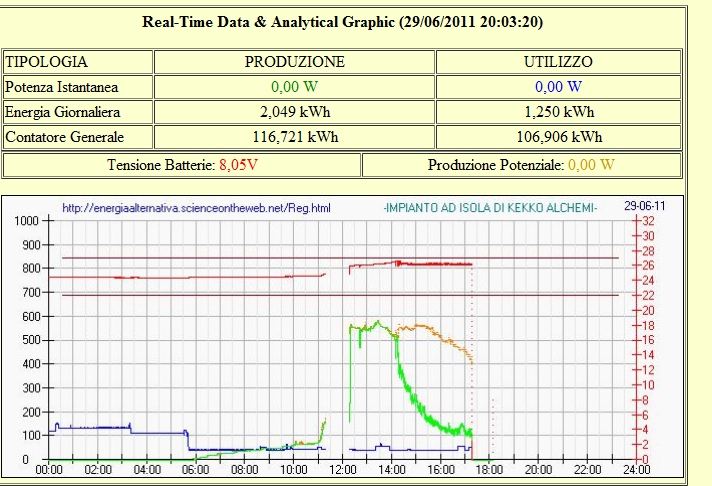

Kekko...o stai facendo i lavori per mettere il nuovo inverter oppure c'è qualcosa che non va ...
le batterie segnano 8V.... faccine/blink.gif

ForumEA/us/img38/8513/grarid2.jpg






---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 29/6/2011,20:26

Ahahahah le batterie sono vive e vegete!! E' che ho staccato tutto perchè sto facendo i lavori per mettere il nuovo inverter!! Se riesco tra un po' attacco tutta casa provvisoriamente per vedere se tutto funziona...

PS: Quel voltaggio che rimane (8V) probabilmente è del filtro sull'ADC che è rimasto carico.

A dopo Kekko.



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 30/6/2011,03:03

Eccomi qua!! Ho collegato tutta casa con il nuovo inverter da 3 KW e ora vi sto scrivendo con l'energia delle mie batterie Planté!!! Davvero una bella soddisfazione!! Appena ho un attimo ricollego anche il PPTEA che per il momento è staccato perchè ho dovuto fare delle modifiche sugli shunt. Devo sbrigarmi a collegare gli altri pannelli altrimenti fra qualche giorno rimango al buio! faccine/biggrin.gif

Oggi sono arrivate anche le celle solari dall'inghilterra per la riparazione di un pannello difettato, davvero seri gli inglesi, hanno tardato nella consegna di 5 giorni perchè avevano un problema, e per scusarsi mi hanno regalato 2 celle in più e una penna flussante.

Le cose da fare ora non mancano di certo, e non so proprio da dove prenderò il tempo...

Un saluto Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 11/7/2011,03:19

Oggi pomeriggio mi sono messo a collegare il resto dei pannelli, ma ho dovuto lasciar perdere per il gran caldo che mi faceva girare la testa, e sul tetto non è proprio il massimo della sicurezza faccine/smile.gif.

Così ho rimandato tutto a questa notte, con il fresco si lavora molto meglio, e in un paio d'ore ho sistemato tutto. Ho ricollegato anche il PPTEA al nuovo inverter da 3 KW, ma è sorto un nuovo problema, che dovrò risolvere disaccoppiando i due amplificatori operazionali.

A presto Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 29/11/2011,10:12

Finalmente ho disaccoppiato i due operazionali creando così di fatto due shunt con le masse isolate fra loro! Per fare ciò ho utilizzato due DC-DC converter, due amplificatori operazionali e due optoisolatori, dove facendo lavorare in zona lineare il fototransistor di questi ultimi sono riuscito ad avere una tensione variabile in uscita in base all'amperaggio che scorre in ogni resistenza di shunt.

Ora tutto è collegato e il PPTEA ha ripreso ad inviare i dati alla grande, ora ci sono proprio tutti e con molta accuratezza! Gustiamoci l'andamento della produzione della giornata di oggi!!

LINK

Saluti Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 29/11/2011,19:23

Bene bravo bravissimo,
c'è qualcosa che non mi quadra sui valori...poi ne parliamo.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 29/11/2011,22:21

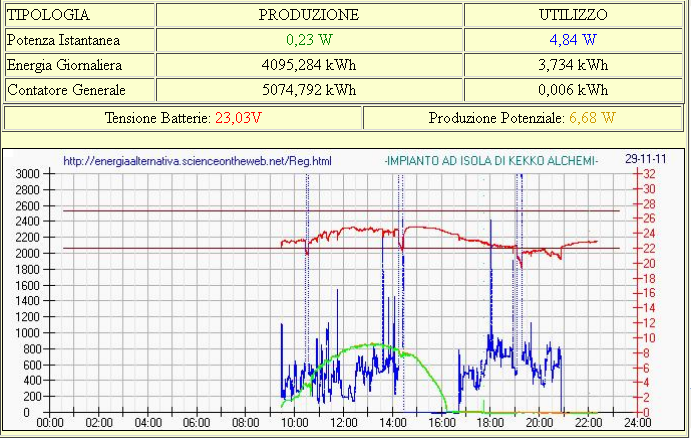

Se intendi quel picco sulla produzione appena prima delle 18:00 ero io che smanettavo faccine/smile.gif

Oggi con questa bella giornata di sole (praticamente di Dicembre) il mio impianto da 1,3 KWp ha prodotto più di 4 KWh!! Non male se pensiamo che in questo periodo il sole è davvero molto basso e le giornate sono cortissime. Questo è quello che è successo oggi:

ForumEA/us/img818/9639/monitoringkekko.png

Saluti Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 30/11/2011,22:07

Che bella giornata di sole!!! Oggi ho prodotto più di 4700 Wh! Stasera se riesco monto la nuova versione del PPTEA...

Saluti Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 8/12/2011,21:39

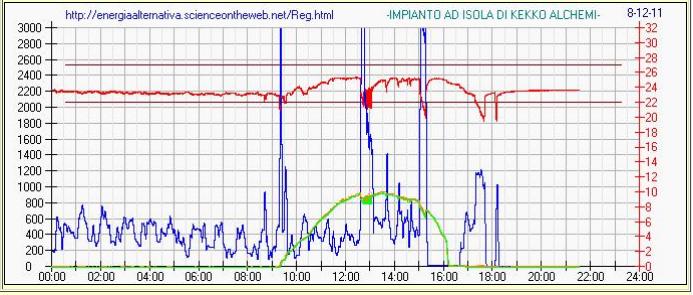

Ho sistemato il grafico, eliminando tutte quelle barbette che c'erano ogni qualvolta si creava un minimo cambiamento nell'assorbimento. Ora è molto più leggibile. Questo il grafico di oggi:

ForumEA/us/img844/710/grafico8dicembre.jpg

Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 22/12/2011,01:31

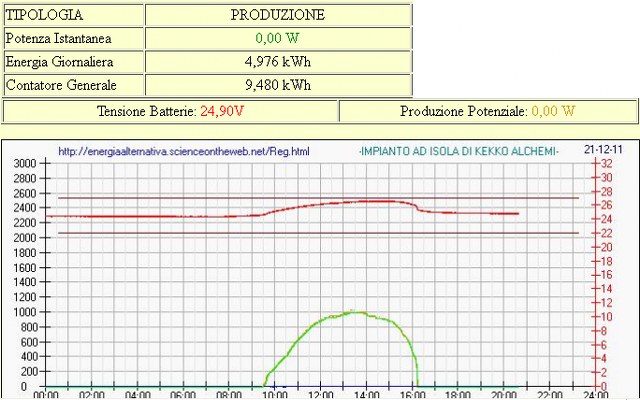

Che bella produzione oggi! Con il freddo che fa (c'è acnora un po' di neve intorno ai pannelli) le celle rendono al massimo e in una giornata di inoltrato dicembre come oggi, diciamo praticamente quasi la più corta dell'anno, il mio impianto da 1,3 KWp ha prodotto quasi 5 KWh, non male davvero!! faccine/w00t.gif

ForumEA/us/img221/1525/grafico21dicembre640x40.jpg

Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 23/12/2011,19:15

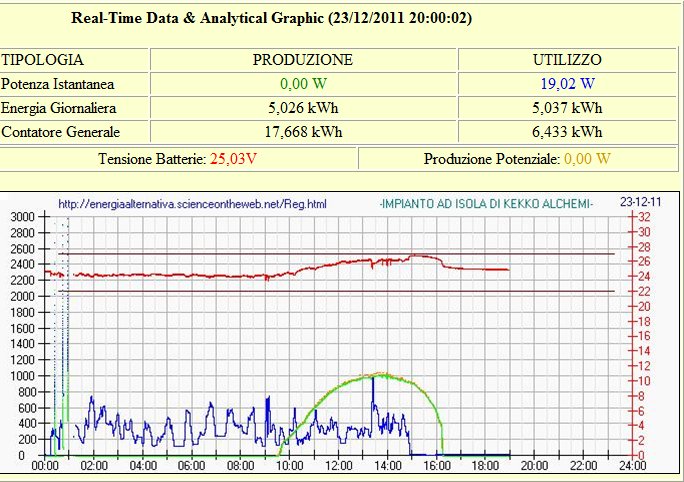

Il grafico di oggi, per me, rappresenta la giornata perfetta...è stata consumata l'esatta produzione ...praticamente come un sistema connesso in rete.

ForumEA/us/img839/9128/lagiornataperfetta.jpg



Da mezza notte all'una ...eravamo a fare le modifiche sul sw faccine/biggrin.gif ...ma siamo solo all'inizio...stiamo per fare il salto. Il buon kekko mi ha consigliato di fare qualche aggiunta sulla parte server,come ad esempio inserire l'energia accumulata dalle batterie ed inoltre si potrebbero mettere a disposizione anche i grafici dei giorni passati per farli studiare a chi ne ha veramente bisogno. Infine il PPTEA da sistema di interfaccia verso il WEB diventerebbe anche un sistema ricettore di informazioni...cioè da internet kekko non solo vedrà la sistuazione ma potrà comandare l'impianto ed altri dispositivi a suo piacimento.
Il PPTEA gira da kekko ininterrottamente da mesi...con il suo pc...quanto prima aggiorneremo l'architettura del progetto...che ormai inizia ad essere invidiato dalle più grandi società di impiantistica del fotovoltaico...anche perchè...il sistema di comando e controllo ha dei costi praticamente nulli....ma non lo dite a nessuno!
I complimenti a kekko che, andando ad una velocità impensata, mi trascina in questo progetto ... . faccine/clap.gif faccine/clap.gif faccine/clap.gif....inizio asentirmiun peso morto....hehehe...lasciamo il passo ai giovani.
Bolle faccine/biggrin.gif



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 30/12/2011,04:25

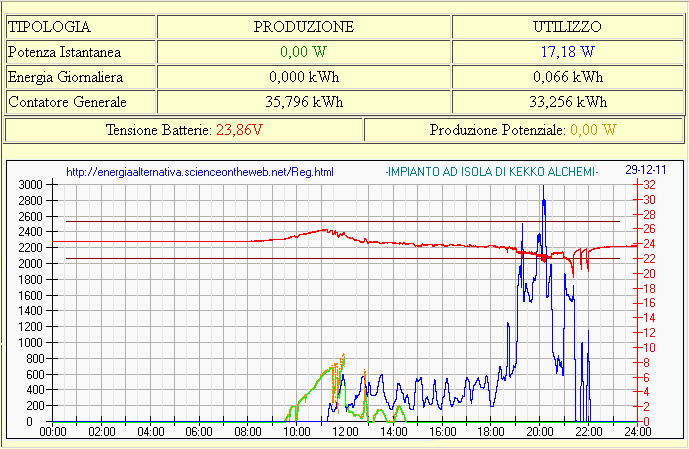

Ciao Bolle, ieri ho scaricato quasi completamete le mie batterie, portando così l'utilizzo molto vicino alla produzione. Da quanto si vede nel grafico ma soprattutto nei dati, le mie batterie hanno un rendimento carica/scarica di quasi il 93%!!
Dobbiamo perciò rivedere quella detrazione del 25% nel calcolo dell'accumulo residuo e ridimensionarlo ad un valore compreso fra 7-8%. Dobbiamo anche rivedere la formula perchè sarà un tantino complessa in quanto dovrà rifarsi alle soglie di carica/scarica. Mi spiego meglio, ora per calcolare l'accumulo residuo nelle batterie utilizziamo la formula PRODUZIONE-UTILIZZO-25%.
Questa formula è da rivedere in quanto quel 25% (che ora dovrà diventare circa 7%) è il 25% del totale dell'accumulo e il suo valore non dovrebbe mai cambiare, fino a quando non si raggiunge un nuovo stato di carica. Facciamo un esempio, in 3 giorni accumulo 15 KWh di energia e il contatore della produzione sale da 30 a 45 KWh. L'utilizzo è invece fermo a 28 KWh. Ora siccome le batterie sono cariche, decido di iniziare a scaricarle accendendo l'inventer e alimentado così i carichi di casa. In questo preciso momento il PPTEA deve sapere che ho fatto questa operazione (la farà lui) e fare il conteggio dell'accumulo che ho a disposizione. Farà così il seguente conto: ((45 - (28 + 7%)) - 7%)= 13,98 KWh Da questo momento in poi da questo risultato deve sottrarre l'utilizzo giornaliero a partire però dal momento in cui si inizia prelevare. La situazione si complica però quando durante i giorni successivi sto producendo mentre consumo...

ForumEA/us/img834/6905/graficorendimento93.png

Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



gennarino883
milliWatt


Gruppo:Utente
Messaggi:5

Stato:



Inviato il: 6/1/2012,20:02

buona sera a tutti
faccine/smile.gif
