CITAZIONE (akira23 @ 2/5/2012, 07:36)
Sarebbe congliabile eventualmente allontanare le batterie dal luogo in cui operi, perchè sono sempre dispositivi che emanano gas acidi durante il caricamento...non è proprio salutare.
Anche se comunque le mie batterie si trovano gia in un armadio fouri di casa ho collegato una serie di tubicini di plastica flessibile nell'apposito buco di sfiato delle batterie, poi ha convogliato il tutto lontano da casa.
Ciao, a presto

In effetti hai ragione anche te , non è proprio il massimo avere delle batterie sempre in carica nei luoghi chiusi , specialmente se sono batterie da auto faccine/biggrin.gif



Sostenibile

Avatar
MegaWatt


Gruppo:Utente
Messaggi:392

Stato:



Inviato il: 2/5/2012,11:47

Esatto , le batterie vanno in generale raddoppiate in potenza (Ah) e se sono da auto vanno ulteriormente maggiorate poichè sono da spunto e non per l'erogazione continua di energia , in questo ultimo caso erogano molto poco...

Ti faccio un esempio.

Io ho 3 batterie da auto in parallelo per un totale di 233Ah , le elettroniche mediamente staccherebbero i carichi al 50% quindi dovrei poter utilizzare 116,5Ah , ora siccome sono da auto, quando ci attacchi un carico pesante tendono a far calare drasticamente la loro tensione.

Io penso di riuscire ad estrarre circa 60Ah , non di più . Poi magari sono le mie batterie che sono vecchie o solfatate e questo è un altro discorso da valutare.

Comunque ieri sera (i pannelli non producevano) ci ho collegato su un Server e qualche lampadina (led + CFL) e dopo un pò l'inverter andava in protezione . Incuriosito ho controllato le varie tensioni ed ho notato questo:

- Ho spento l'inverter ed ho misurato la tensione sulle batterie : 12,60v
- Ho acceso l'inverter , ho acceso il server e le lampadine , circa 300W di carico , ed ho misurato la tensione sull'ingresso dell'inverter , era 10,6 V. Dopo pochi minuti è scesa a 10,5v che è la soglia di protezione batterie e quindi l'inverter si è staccato!

Da questa prova mi pare di aver capito che le batterie da auto sopportano carichi leggeri nel tempo (nel mio test c'era un carico C10 circa), carichi pesanti come C5 o peggio le buttano a terra molto velocemente.

Ecco perchè maggiorarle.

Ciao ciao



andrevr
KiloWatt


Gruppo:Utente
Messaggi:134

Stato:



Inviato il: 2/5/2012,12:08

Ottima la misura che hai fatto , alla fine cosa costerebbe una batteria di quelle per antifurti da 30Ah ? facendo i calcoli con una batteria cosi avrei l autonomia per 4 ore il che per quello che uso io è anche piu che sufficiente



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3204

Stato:



Inviato il: 2/5/2012,14:05

Ciao Sostenibile,
sarebbe bello se tu riuscissi a fare dei test con il metodo dei diodi esposti in un altro post.
Da quello che ho letto chi ha utilizzato questo metodo ha avuto dei grandi benefici, anche per quanto riguarda il tempo di scarica e potenza erogata, in quanto tutte si caricavano in modo corretto.
Magari nella tua configurazione qlc batteria non si carica bene e quindi non riescono neanche ad erogare il massimo delle loro potenzialità.
Se riuscissi a fare delle prove, tienici aggiornati!



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.



Sostenibile

Avatar
MegaWatt


Gruppo:Utente
Messaggi:392

Stato:



Inviato il: 2/5/2012,14:15

Ciao Luca , grazie per il consiglio.

Ci stavo pensando viste le esperienze positive di altri utenti ed ora mi sa che è proprio il caso di ascoltare il tuo suggerimento.

Avevo già individuato i diodi da comprare sul sito Farnell...

Vi terrò aggiornati ...



Sostenibile

Avatar
MegaWatt


Gruppo:Utente
Messaggi:392

Stato:



Inviato il: 18/6/2012,17:43

Salve ragazzi,
ho fatto dei passi avanti con il mio impiantino e da poco ho acquistato qualche componente usato che mi preparo a montare.

La casetta di legno ora ha 2 impianti separati :

Il primo,
6 pannelli x 30W = 180W al centro del tetto
Regolatore Steca 15A
3 batterie da auto in parallelo Tot 230Ah
Inverter Pure Sine 300W

e dovrà alimentare le 9 lampade del mio giardino erogando circa 150W per 10 ore , la mia prossima spesa sarà comprare 2 batteria stazionarie della SMA da 6v 240Ah poichè le mie da auto non reggono questo assorbimento per tutta la notte.

Sto invece installando sul tetto il secondo impianto destinato a portare un pò di energia in casa , è un impianto provvisorio che mi serve per capire i concetti base dell'energia rinnovabile . Quando avrò vissuto anche questa esperienza sarò pronto per acquistare un impianto importante per casa faccine/smile.gif

Il secondo impianto è formato da ,
12 pannelli da 120W (hanno 10 anni, non rendo
no molto...)
1 regolatore Morningstar 60A PWM
4 batterie stazionarie 6v da 300Ah cad.

Attualmente l'impianto è montato in configurazione 12V ed alimenta le lampade del giardino per tutta la notte. A breve acquisterò l'inverter di Bodo 24V x 1kwp in modo da portare un pò di energia in casa . Quando avrò montato i 12 pannelli sul tetto della casetta configurerò l'impianto a 24V . L'energia erogata entrerà in casa ed alimenterà il mio UPS Metasystem 5000VA e comincerò a fare amicizia con l'assorbimento di casa usando un commutatore manuale che mi permette di passare ad enel quando il FV è scarico. Ovviamente l'UPS garantirà che questi sbalzi siano invisibili all'abitazione.

Ho realizzato un piccolo quadretto nel giardino che mi comanda le luci e permette di scegliere con quale energia alimentarle. Il commutatore a 3 posizioni sulla sinistra mi fa scegliere 1 FV 0 Spento e 2 ENEL.

Ho un forte problema che riguarda la temperatura interna della casetta, pur lasciando la finestra un pò ap
erta , la temperatura interna sale di molto... devo trovare una soluzione al più presto .

Per montare i 12 pannelli sul tetto della casetta ho comprato 4 prifili in alluminio della lunghezza di 4,5 mt pagarti circa 80 euro con cui realizzerò due binari su cui collocare i moduli avvitandoli con delle viti per alluminio.

Lascio qualche foto:

ForumEA/us/img33/1128/img0362bz.jpg

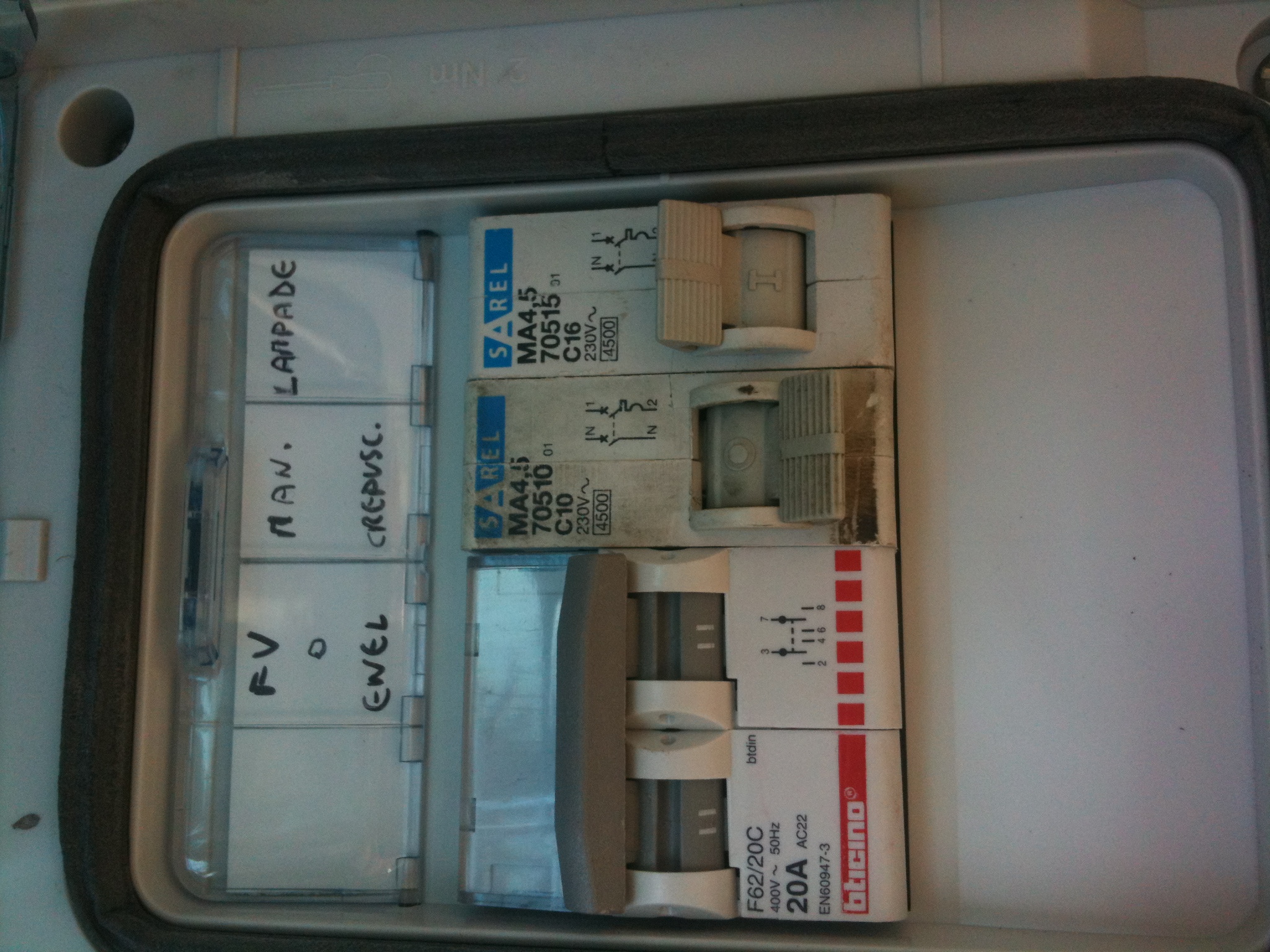

Quadro del giardino: a sinistra il commutatore 3 posizioni per scegliere l'energia da utilizzare x alimentare le lampade

ForumEA/us/img507/3328/img0369f.jpg

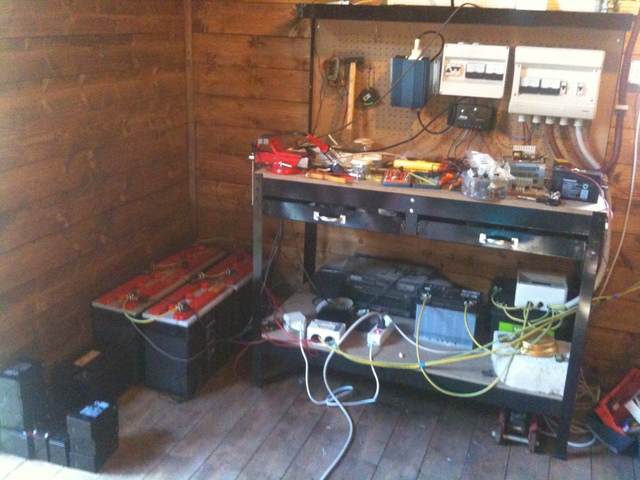

Veduta panoramica, l'impianto sulla destra è quello piccolo che userò per le lampade, l'inverter è montato in verticale vicino ai quadri di ingresso e uscita energia. Sotto sulla destra ci sono le 3 batterie da auto collegate in parallelo con una morsettiera equipotenziale.
Il secondo impianto è sulla sinistra, a terra ci sono le 4 batterie stazionarie, di fianco sul ripiano in basso c
'è il morningstar .

ForumEA/us/img861/8571/img0368pz.jpg

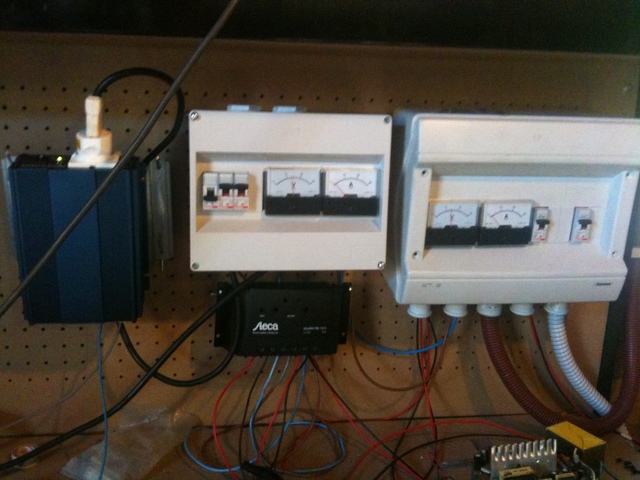

Inverter 300w e quadri di controllo energia prodotta ed energia assorbita.

ForumEA/us/img856/4251/img0367ju.jpg

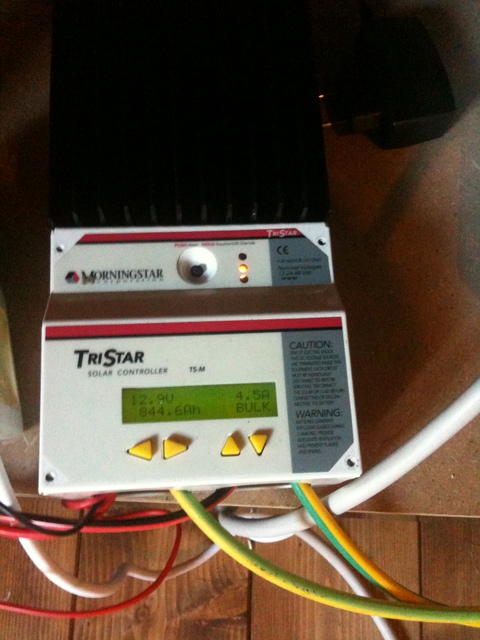

Il Morningstar TS60 , dopo una giornata intera di sole le batterie segnano 12,8V e il led è acceso su giallo , segno che le batterie non sono cariche (hanno 10 anni am x fare delle prove vanno bene)

ForumEA/us/img204/5697/img0366zd.jpg

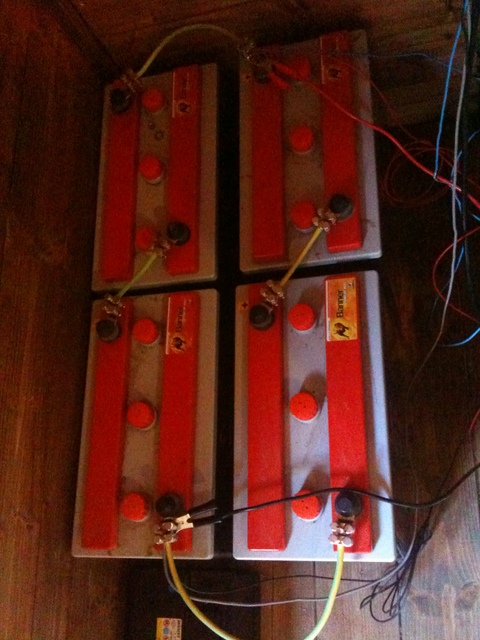

Batterie stazionarie in serie (6v + 6v) e poi in parallelo formano un banco da 12v 600Ah

ForumEA/us/img440/3996/img0365fp.jpg

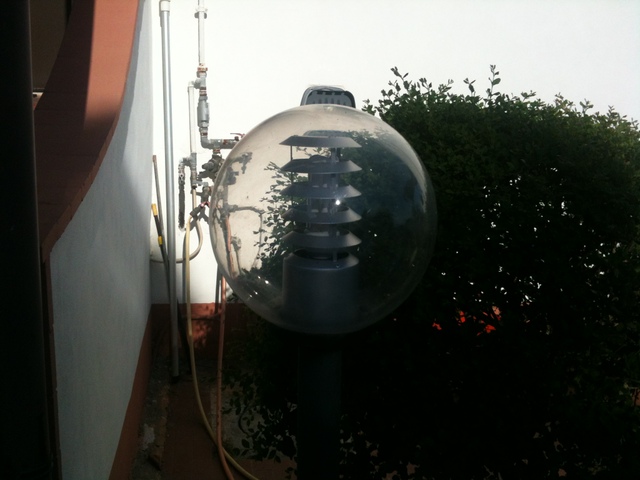

Una delle 9 luci che alimento di notte : variano dai 5W ai 20W e restano accese x 10 ore circa.

ForumEA/us/img823/4638/img0364uk.jpg

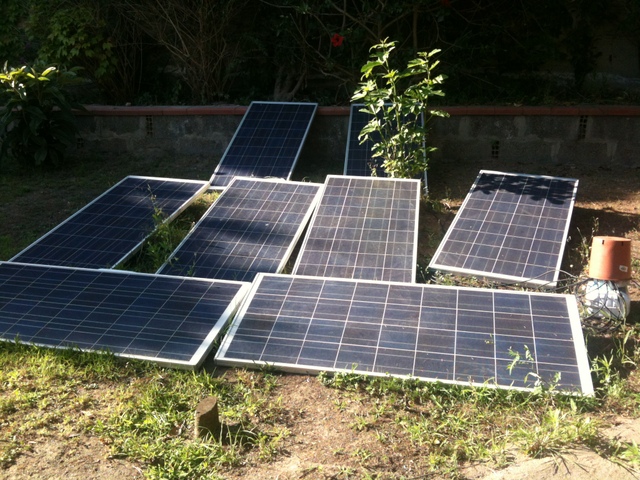

Pannelli al pascolo per sperimentare la sezione di cavo necessaria per portare l'energia prodotta a 10mt di distanza , ho comprato un cavo da 16mmq[b
r]
ForumEA/us/img706/1953/img0363if.jpg

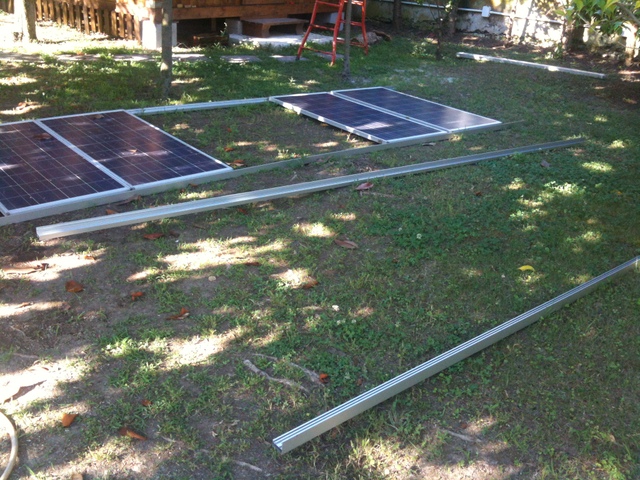

Profili di alluminio su cui sto montando i pannelli, una volta montato il tutto a terra , smonterò e rimonterò tutto sul tetto ma devo farlo di mattina presto poichè le tegole bituminose diventano di fuoco con questo caldo!!!


Sto capendo tante cose in più e prima di spendere tanti soldi in componenti nuovi e costosi ho trovato utile fare delle prove con componenti usati a basso costo, almeno per capire le basi.

La strada è lunga ma sono molto contento della mia casetta atomica, spero solo non prenda fuoco faccine/smile.gif

Saluti










Aquila 1
KiloWatt


Gruppo:Utente
Messaggi:181

Stato:



Inviato il: 18/6/2012,18:48

faccine/clap.gif Complimenti ... Bell'Esperienza.

Io i miei 2 pannelli da 100 li ho messi sul tetto di legno inclinato a 30° del balcone acquistando dei semplici profili ad L degli scaffali metallici li ho fissati al tetto con delle viti e prima di avvitare ho riempito il foro di silicone.Quindi ho preso delle staffe ad L piccole e li ho messe nei fori sul retro del pannello messe all'incontrario di come stanno fissate le staffe al tetto in modo che i pannelli stanno rialzati di circa 5-7cm per arieggiare.
Se riesco ti posto una foto domani.
Ciao



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3204

Stato:



Inviato il: 18/6/2012,22:05

Complimenti davvero Sostenibile! E grazie del fatto che condividi con il forum la tua esperienza.. facci sapere mano mano come va il tuo impianto!!



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.



SuperMatrix
KiloWatt


Gruppo:Utente
Messaggi:244

Stato:



Inviato il: 19/6/2012,10:52

Sostenibile, nei quadri di controllo dell'energia prodotta e dell'energia assorbita... che misuratori hai usato (e quanto hai speso ???)



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3204

Stato:



Inviato il: 19/6/2012,11:11

Ciao SuperMatrix,
seguendo le orme di Sostenibile, ho appena comprato un amperometro per corrente continua scala fino a 10A:
http://www.electronicsurplus.it/product/37...cala-10Adc.html
e un volmetro per corrente continua scala 30V:
http://www.electronicsurplus.it/product/38...cala-30Vdc.html
costano 7,87 euro l'uno, e ci sono amperometri anche con scala maggiore.
Il prezzo è buono, vedendo anche cosa si trova in giro.



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.



SuperMatrix
KiloWatt


Gruppo:Utente
Messaggi:244

Stato:



Inviato il: 19/6/2012,11:12

Grazie Luca faccine/smile.gif e i prezzi sono ottimi faccine/smile.gif



jumpy75

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:686

Stato:



Inviato il: 19/6/2012,11:16

Ciao sostenibile, hai modo di poter inviare una foto con il dettaglio del profilo di alluminio che hai comprato per fissare i pannelli?

Grazie

J.

CITAZIONE (Sostenibile @ 18/6/2012, 18:43)
Per montare i 12 pannelli sul tetto della casetta ho comprato 4 prifili in alluminio della lunghezza di 4,5 mt pagarti circa 80 euro con cui realizzerò due binari su cui collocare i moduli avvitandoli con delle viti per alluminio.




Sostenibile

Avatar
MegaWatt


Gruppo:Utente
Messaggi:392

Stato:



Inviato il: 19/6/2012,11:21

@Aquila
Ottima idea, ci aveva pensato anche mio padre ma alla fine abbiamo trovato i profili che vedi in foto, sotto sono scatolati (distanziano il pannello di circa 4-5cm dal tetto) e su un lato hanno una battuta verticale che mi permette di avvitare i pannelli con delle viti autofilettanti.

@Luca450Mhz
Sono io che devo ringraziare questo splendido forum , le persone preparatissime che ci scrivono su e tutti gli utenti che condividono le loro esperienze. Grazie a questo forum ho potuto materializzare la mia passione e trarne anche una utilità in termini di risparmio. Ovviamente nella casetta c'è tutto un groviglio di cavi incasinati e l'impianto non è uno di quelli "da manuale" ma mi fa provare una soddisfazione enorme quando la sera si accendono tutte le luci GRATIS grazie al nostro caro maglifico e pulito SOLE. Tutto il mondo dovrebbe imparare a riciclare e ad utilizzare energie pulite e rinnovabili . dovrebbe essere uno stile di vita che tutti dovrebbero adottare con grande piacere e soddisfazione.

@SuperMatrix
Ho preso due Voltmetri 30V e due Amperometri DC 30A qui: http://www.fontanacomponenti.it/categoria-...nello-analogici



Sostenibile

Avatar
MegaWatt


Gruppo:Utente
Messaggi:392

Stato:



Inviato il: 19/6/2012,11:40

CITAZIONE (jumpy75 @ 19/6/2012, 12:16)
Ciao sostenibile, hai modo di poter inviare una foto con il dettaglio del profilo di alluminio che hai comprato per fissare i pannelli?

Grazie

J.

CITAZIONE (Sostenibile @ 18/6/2012, 18:43)
Per montare i 12 pannelli sul tetto della casetta ho comprato 4 prifili in alluminio della lunghezza di 4,5 mt pagarti circa 80 euro con cui realizzerò due binari su cui collocare i moduli avvitandoli con delle viti per alluminio.

Ciao Jumpy,
assolutamente si, in giornata scatto una foto della sezione e la metto qui .

Se volete posso darvi i riferimenti dell'azienda che distribuisce alluminio da cui li ho presi, li aveva anche color legno , bianchi, satinati etc etc... pare costino circa 7 EUr al kg (ma faranno di sicuro un pò di sconto) il problema è che le barre sono da 6,5mt e tutte e 4 pesavano 22Kg , quindi gli 80 EUR si riferiscono al solo peso dei 4,5mt che ho fatto tagliare ma ho dovuto comprare anche l'altro ritaglio da 2mt . Prendendoli con fattura come azienda ho rispariamto ancora un pò...

Ti posto la foto piu tardi.




Sostenibile

Avatar
MegaWatt


Gruppo:Utente
Messaggi:392

Stato:



Inviato il: 19/6/2012,12:35

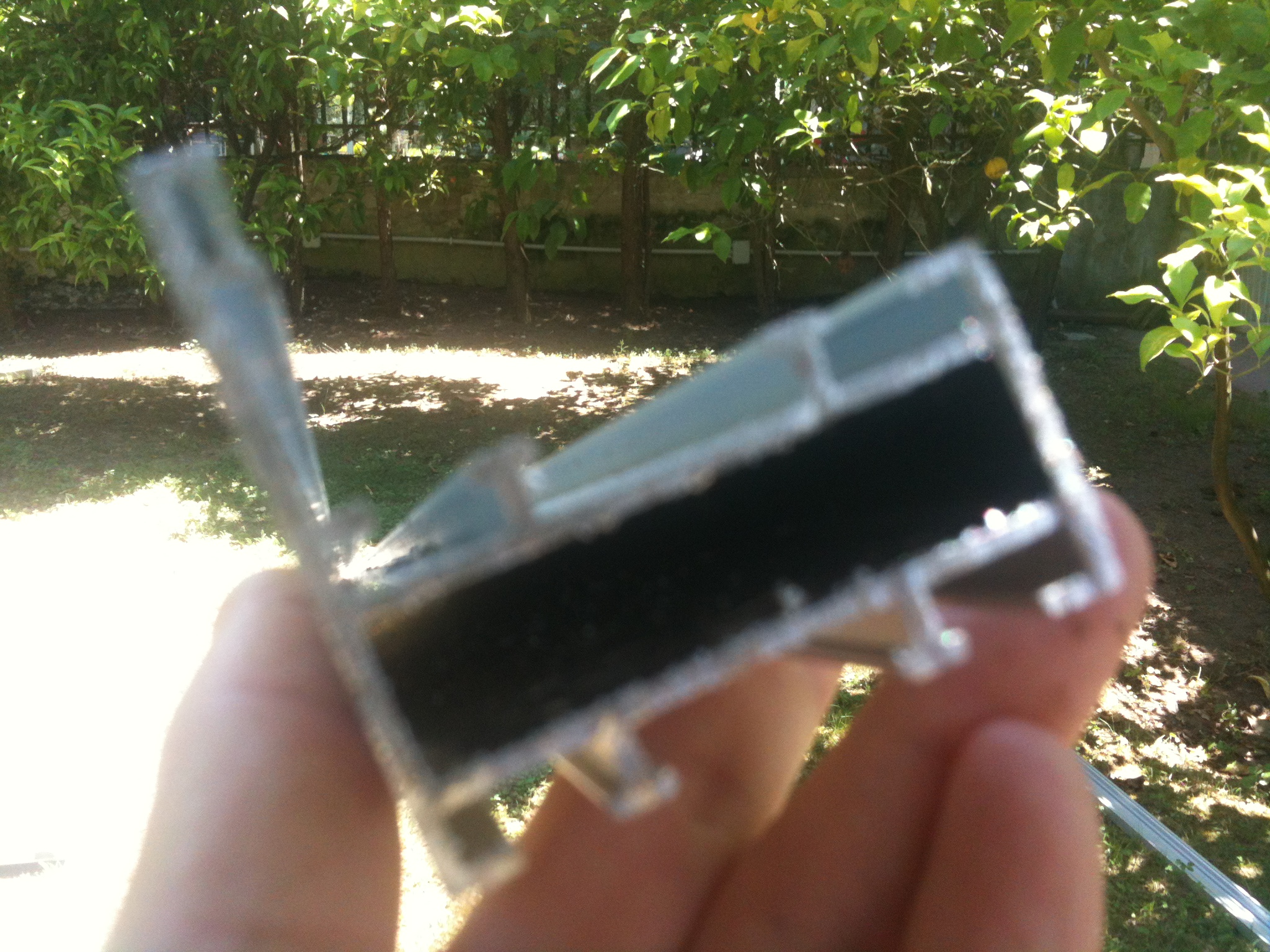

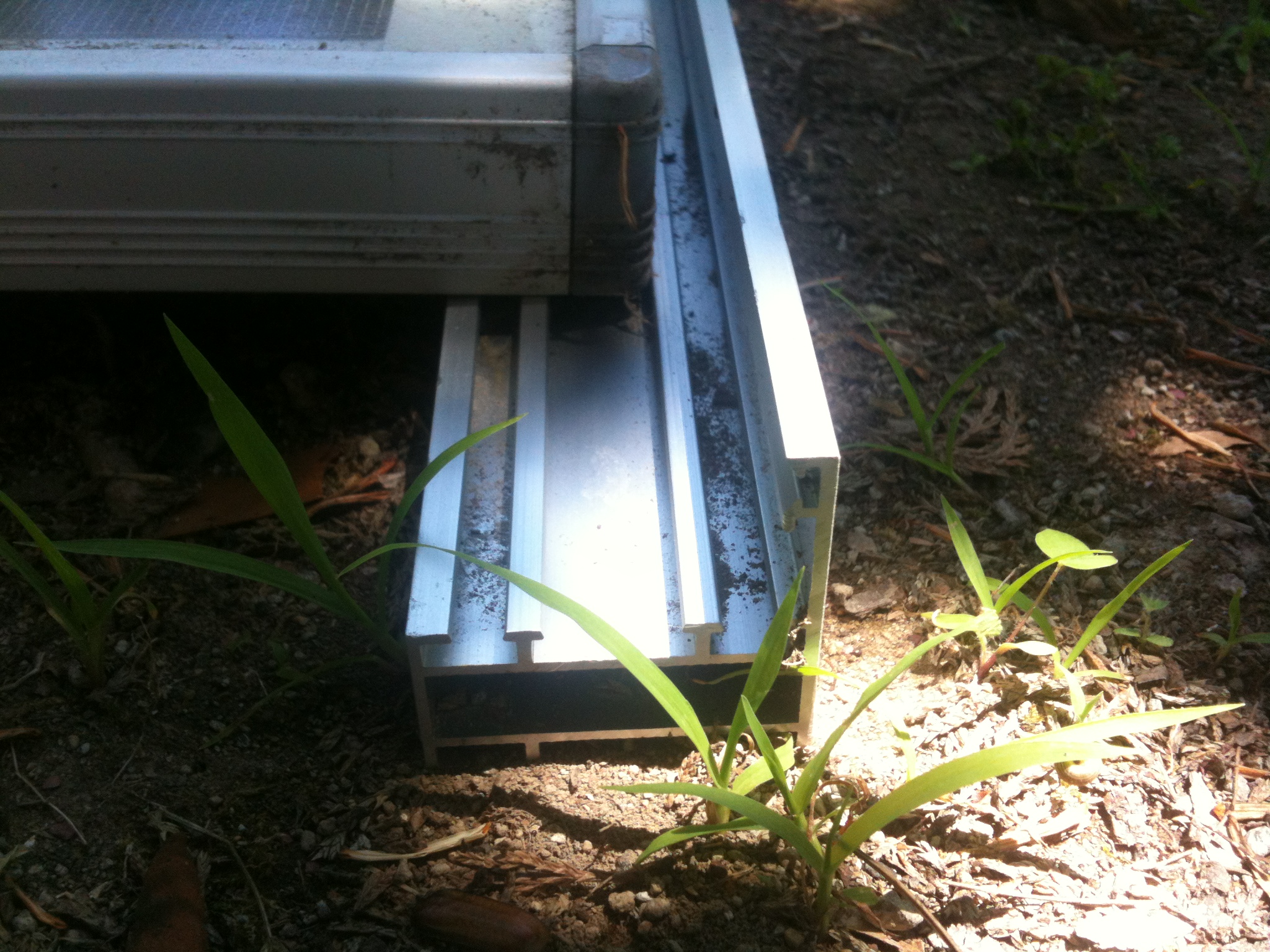

Foto del profilo:

ForumEA/us/img217/6342/img0370mi.jpg

ForumEA/us/img577/4786/img0375mw.jpg
