PPTEA: TENSIONE NEGATIVA-3V DA +5V USB
FinePagina

NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 2/7/2012,12:42

Ci sono diversi modi per ottenere una tensione negativa ( necessaria per utilizzare alcuni componenti e/o segnali negativi) utilizzando la porta USB...nelle discussioni abbiamo visto alcuni modi. In questa discussione ne proponiamo altri meno convenzionali utilizzando componenti di facile reperibilitÓ.

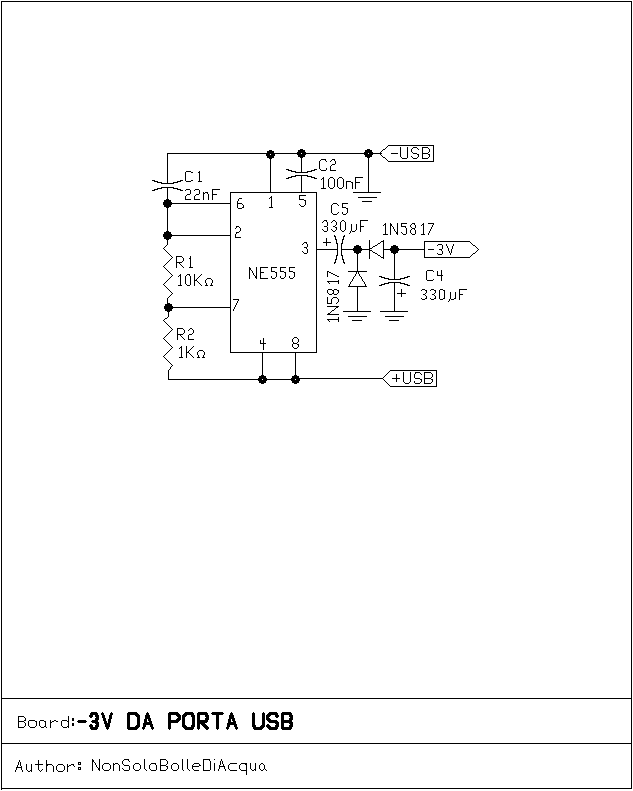

Iniziamo utilizzando l'NE555.
Un saluto
Bolle

http://www.energialternativa.info/public/newforum/ForumEA/F/TensioneNegativaDaUsb.gif



Corretto lo schema secondo le indicazioni che seguono.



Modificato da PinoTux - 28/07/2015, 16:34:46


---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



MarKoZaKKa

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1877

Stato:



Inviato il: 10/3/2013,09:32

Stavo guardando questi circuitini con il 555 per inserirli nella KSB-II... C4 non andrebbe col + a massa, dato che usciamo con -3V ?



---------------
Tecnico qualificato in clownerie
Windsurfer a tempo perso
Slalomaro senza speranze



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3433

Stato:



Inviato il: 22/07/2015 16:10:39

Hai ragione, ricordo che lo schema fu modificato a suo tempo, ma nel recuperare lo schema, che come molte altre immagini abbiamo perso, deve aver rimesso quella con la polaritÓ del condensatore invertito.

Questo lo schema corretto:

http://www.energialternativa.info/public/newforum/ForumEA/F/TensioneNegativaDaUsb.gif



Questo invece Ŕ la soluzione che uso normalmente.

http://www.energialternativa.info/public/newforum/ForumEA/F/icl7660.gif





Modificato da PinoTux - 28/07/2015, 16:29:05


---------------
