riparazione inverter
FinePagina

passo88
KiloWatt


Gruppo:Utente
Messaggi:114

Stato:



Inviato il: 8/10/2012,10:49

ho un inverter con i mosfet e i driver andati ma tutto il resto non sembra danneggiato, i mosfet me li riesco a procurare in qualche modo per i driver invece sembra piu complesso dove mi consigliate di acquistarli?

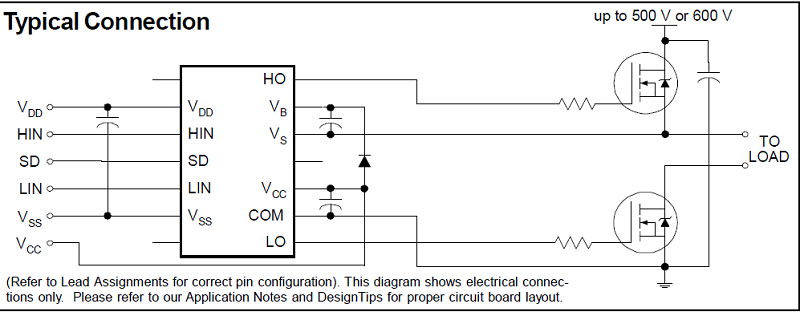

leggendo i datascheed dei driver si legge come devono essere collegati ai mosfet perch il prblema che sull'inverter ci sono tutte le piste e in vari componenti bruciati, da quello che ho capito dall'immagine qui sotto il collegamneto molto semplice, il problema sono i valori dei condensatori

http://www.energialternativa.info/Public/NewForum/ForumEA/7/9/8/4/9/2/8/t/1349689743.png

qui il datascheed www.irf.com/product-info/datasheets/data/irs2110.pdf

Immagine Allegata: Immagine

http://www.energialternativa.info/Public/NewForum/ForumEA/7/9/8/4/9/2/8/1349689771.png




maxxx1
GigaWatt


Gruppo:Utente
Messaggi:740

Stato:



Inviato il: 8/10/2012,22:24

ciao i componenti ti conviene prenderli su ebay perche ammesso che li trovi presso un fornitore su internet non potresti acquistarli se non hai la partita iva quasi tutti i negozi online tipo espo awso nedis telma ecc vendono solo ai possessori di partita iva per i condensatori non riesci a risalire al valore da quelli montati sull'inverter? se sono smd puoi staccarli e misurarli o con un capacimetro o con un tester che abbia questa funzione ciao



antoni0
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 9/10/2012,07:46

RS vende ai privati



passo88
KiloWatt


Gruppo:Utente
Messaggi:114

Stato:



Inviato il: 9/10/2012,08:42

ottimo ora ho provato a sentire via ebay, il problema identificare le piste ed essere sicuri del segnale in entrata al driver, l'entrata in digitale o in analogico cio con un tester riesco a controllare che voltaggio deve arrivare su ogni pin?



fulroc
KiloWatt


Gruppo:Utente
Messaggi:161

Stato:



Inviato il: 9/10/2012,21:03

CITAZIONE (maxxx1 @ 8/10/2012, 23:24)
ciao i componenti ti conviene prenderli su ebay perche ammesso che li trovi presso un fornitore su internet non potresti acquistarli se non hai la partita iva quasi tutti i negozi online tipo espo awso nedis telma ecc vendono solo ai possessori di partita iva per i condensatori non riesci a risalire al valore da quelli montati sull'inverter? se sono smd puoi staccarli e misurarli o con un capacimetro o con un tester che abbia questa funzione ciao

Io, come privato, ho preso dei mosfet da www.futureelectronics.it/, in tre giorni mi sono stati recapitati dal Canada.



passo88
KiloWatt


Gruppo:Utente
Messaggi:114

Stato:



Inviato il: 10/10/2012,10:51

ottimo ho appena ordinato da il sito che mi hai segnalato speriamo arrivi tutto XD, intanto ct cercando di decifrare il circuito sull'inverter che leggermente differente da quello che ho postato, infatti in ogni condensatore c ne uno elettrolitico e uno ceramico che devo ancora identificare ma probabilmente sar 0.1 pf mentre LO / COM e il secondo Vs / HO che vanno ai due mosfet nel mio inverter vanno in serie a 2 resistenze da un paio di khom (devo ancora identificarle con precisione) e poi si uniscono per andare ai mosfet, la causa di tutto comumunque e anche dove c il buco nella pcb sembra il condensatore Vb/Vs



passo88
KiloWatt


Gruppo:Utente
Messaggi:114

Stato:



Inviato il: 11/10/2012,18:22

qualche aiutino? quando ho collegato tutto prima di dare corrente come faccio a capire se i gegnali al driver sono giusti? come negativo utilizzo il COM giusto??



passo88
KiloWatt


Gruppo:Utente
Messaggi:114

Stato:



Inviato il: 15/10/2012,07:29

st cominciando a capire come fuinzione il tutto, mi sono arrivati nel mentre tutti i componenti ora per ho visto che molte resistenze sono andate il problema che sono quelle blu con 5 colori se metto quelle normali con tolleranza 5% uguale le avranno messe solo per una questine di legge o perch importante?



maxxx1
GigaWatt


Gruppo:Utente
Messaggi:740

Stato:



Inviato il: 15/10/2012,13:35

la tolleranza non dovrebbe darti problemi, le nuove di nuova costruzione sono assai precise e comunque se proprio vuoi toglierti lo sfizio se ne hai piu' di una puoi sempre misurarle e selezionarne una piu' precisa possibile al valore che indica il codice dei colori stampato sopra, se per caso ne hai la possibilita' posta una foto cosi' per curiosita faccine/smile.gif



passo88
KiloWatt


Gruppo:Utente
Messaggi:114

Stato:



Inviato il: 15/10/2012,15:36

mi st andando da favola, ho trovato un negozio con un capannone intero di componenti, come se un bimbo entrasse in un negozio di caramelle, il problema che per 4 resistenze ne devo comprare 50 per almmeno costano 0.01 euro l'una, st facendo tutti i collegamenti dura e ci lavoro un'ora poi faccio altro
