Salve ragazzi,
volevo mostrarvi l'avanzamento di questo progetto:
http://www.masterdigit.eu/PCUWS10/pagina.jpg
questa è la schermata consultabile su WEB

http://www.masterdigit.eu/PCUWS10/Stampati.jpg
queste sono le basette pronte della MB e del Display

http://www.masterdigit.eu/PCUWS10/PCUWS10.jpg
questa è la foto del contenitore e del frontalino

http://www.masterdigit.eu/PCUWS10/PCUWS10r.jpg
questa è la foto del retro con le connessioni

e a questo link c'è il manuale:
LINK Brochure

Le basette sono utilizzabili anche per altre molteplici utilizzi, quindi chi ne volesse basta che mi contatti che le inserisco nei prossimi ordini.

Master DigitFaccine/Smileys_0004.gif



Modificato da master digit - 22/01/2015, 10:17:45


---------------
Sono sempre disponibile...quando ci sono!



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 29/04/2014 14:48:16

Faccine/Smileys_0006.gif
Spettacolare e altamente professionale.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 29/04/2014 14:55:54

Bel prodotto...sconti per gli utenti del forum?



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1418

Stato:



Inviato il: 29/04/2014 14:59:47

Ma certo che si, ci mancherebbe, anzi facciamo insieme altri prodotti visto che ormai abbiamo il master delle basette con PPTEA e WEB SERVER.

Io quando ci sono sono qui disponibile per gli utenti del forum (solo per loro però)
Faccine/Smileys_0002.gif

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1418

Stato:



Inviato il: 22/01/2015 10:56:05

Salve ragazzi,
posto qui di seguito le foto di un altro prodottino che ho fatto con la stessa Mother Board del suo fratellino più piccolo PCUWS10.
http://www.masterdigit.eu/PCUWS10/PCUWS150P.jpg
questa è la foto interna del prototipo.


http://www.masterdigit.eu/PCUWS10/SchedaMadre.jpg
queste è la Mother Board con i componenti montati.

e a questo link c'è il manuale:
LINK Brochure

Questo apparato è un regolatore di carica controllato da uP (PPTEA) con web server, per pannelli solari connessi in parallelo, da 24 Volt e 150 Ampere Max di carica dai pannelli.
Dispone di 3 collegamenti in bassa tensione ed alta corrente che sono i seguenti:
- Ingresso pannelli Max 36 Volt 150 Ampere
- Presa Batterie 24 Volt (Ampere in base all'accumulo desiderato)
- Uscita Utenza 24 Volt 150 Ampere Max (per un inverter da 3Kw utenza domestica).

La connessione dei pannelli in parallelo offre molti vantaggi, a partire dalle inevitabili zone di ombra bypassabili con diodi che determinano però una minima caduta di tensione, al fatto della modularità...mi spiego:
Se oggi posso permettermi l'acquisto di soli 4 pannelli e in un futuro volessi ampliare il mio parco solare, se non trovo lo stesso modello dei pannelli acquistati precedentemente, ho una catena di pannelli in serie con caratteristiche diverse che limitano la resa totale.
In parallelo invece posso mettere qualunque tipo di pannello anche di potenze differenti senza compromettere la resa totale.
Il contro sono i cavi che diventano molti di più,ma il prò è che lavoro in bassa tensione (24 Volt)e non rischio di rimanere abbrustolito sui cavi per una distrazione che prima o poi accade quando si fà manutenzione!

Master DigitFaccine/Smileys_0004.gif



---------------
Sono sempre disponibile...quando ci sono!



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 22/01/2015 11:13:18

Faccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gif



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1418

Stato:



Inviato il: 29/01/2015 18:04:32

In arrivo la prossima creazione fatta con questa fantastica scheda come base.
Vi anticipo (solo per il Forum) la schermata Web di controllo.....oltre al Web comunica con SMS e......
E' un telecontrollo con 8 input analogici, 9 input digitali e 8 output digitali
controllato da Web e da SMS GSM.
Volendo ci si fà pure il caffe da remoto

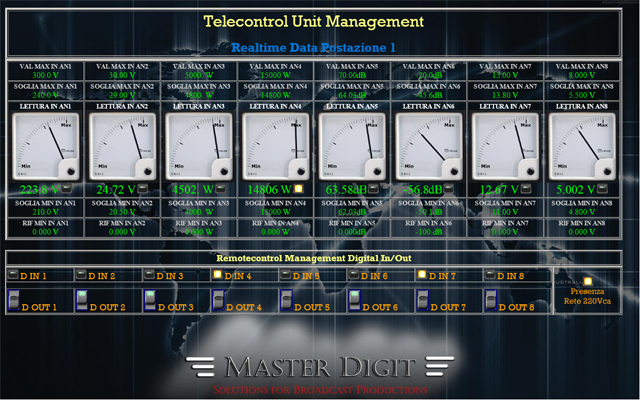

Qui sotto la pagina Web del prototipo

http://www.masterdigit.eu/TC/Demoweb.jpg



Master Digit



Modificato da master digit - 16/02/2015, 21:26:15


---------------
Sono sempre disponibile...quando ci sono!



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 29/01/2015 20:59:01

Alla faccia del ceppiratto!
Faccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gif



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



MarKoZaKKa

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1877

Stato:



Inviato il: 29/01/2015 22:45:25

...MD, potresti postare il topografico della scheda, descrivendo cosa sono ed a che servono i vari connettori, i tre trimmer e gli altri componenti che si vedono in foto?



---------------
Tecnico qualificato in clownerie
Windsurfer a tempo perso
Slalomaro senza speranze



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1418

Stato:



Inviato il: 30/01/2015 00:06:51

CITAZIONE (MarKoZaKKa, 29/01/2015 22:45:25 ) Discussione.php?54093681&3#MSG38

...MD, potresti postare il topografico della scheda, descrivendo cosa sono ed a che servono i vari connettori, i tre trimmer e gli altri componenti che si vedono in foto?


Certo, eccolo.

http://www.masterdigit.eu/PCUWS10/collegamenti.jpg

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1418

Stato:



Inviato il: 16/02/2015 21:17:35

Ed ecco l'interno dell'ultima creazione sempre con la medesima scheda!
8 input digitali optoisolati
8 input Analogici con scala in lineare(V), quadratica(W) e logaritmica (dB)
8 Out digitali + 2 plus GSM
1 Batteria tampone (non ancora montata!)
http://www.masterdigit.eu/TC/TCGSMWS1.jpg

Il tutto comandato e controllato sia da GSM che da Web con questa stupenda interfaccia grafica inside al SitePlayer.
http://www.masterdigit.eu/TC/Demoweb.jpg

Ho inserito anche una pagina PASSWORD per accedere ai controlli da WEB con un artifizio (HexitIf0) del SitePlayer!!!

Con il PPTEA+SitePlayer su questa schedina e tutti i dati contenuti in questa discussione, dovete aggiungere solo la vostra fantasia!
