Come gestire un Inverter Grid Tie
FinePagina

kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 10/5/2013,06:01

Ciao Elettro! Probabilmente non ne avrai bisogno, ma stavo pensando che se invece dell`IR2110 usi l`IR2210 è meglio, in quanto il primo regge fino a 600V mentre il secondo 1200. È vero pure che utilizzando solamente il ramo a massa il chip non dovrebbe neanche accorgersi della tensione di lavoro, ma in futuro usa i secondi.

Un saluto kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 10/5/2013,12:24

IR2210 !!!! con quella tensione di lavoro ci posso gestire pure un motore ionico faccine/biggrin.gif
Come sempre prendo l'arte e la metto da parte ..... pronta per il prossimo progetto ,grazie Kekko a buon rendere ......

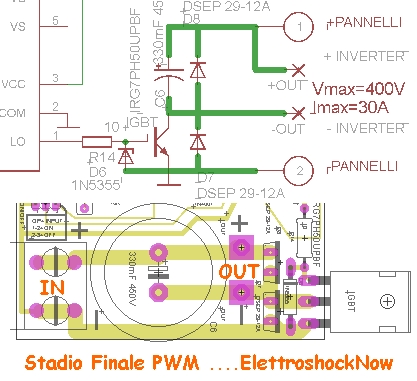

Ieri ho studiato un pochino gli IGBT ed ho capito che dovevo riprogettare lo stadio finale ....aggiungendo diodi di protezione ... zener di protezione del gate ........ed irrobbustire il finale che lavorando a frequenza molto alta riduce drasticamente anche la corrente prelevabile .....
Quindi sono andato sull''ottimo IRG7PH50UPBF con Vce 1200V Ic=90A .....ma a 10 Khz si riduce a 50A (a 20Khz 30A;a 50Khz 10A).....
Poi ho ridotto la tensione di gate da 18V a 15V (con diodo zener di protezione a 18V) .... infine ho aggiundo diodi fast (DSEP 29-12A) 1200V 30A 40nS sia in parallelo tra collettore ed emettitore e sia in parallelo al carico .........
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1368183787.jpg

Domani inizio la realizzazione ..... e per la fine della prossima settimana (componenti permettendo dovrei testare il tutto al banco )

Resto in ascolto per eventuali urli di avvertimento pericolo............ 4 occhi son meglio di due .... 6 ancora meglio ....8 ancor di più ....10 andrei quasi sul sicuro ......20 ...... ci metterei la mano sul termosifone che funziona ..... 100 .... sicuramente funziona ........

Contatore : 1230

Ciao Grandi
ElettroshockNow

Ps:tornerò a breve con l'aggiornamento firmware dei grid cinesi faccine/biggrin.gif



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 10/5/2013,15:06

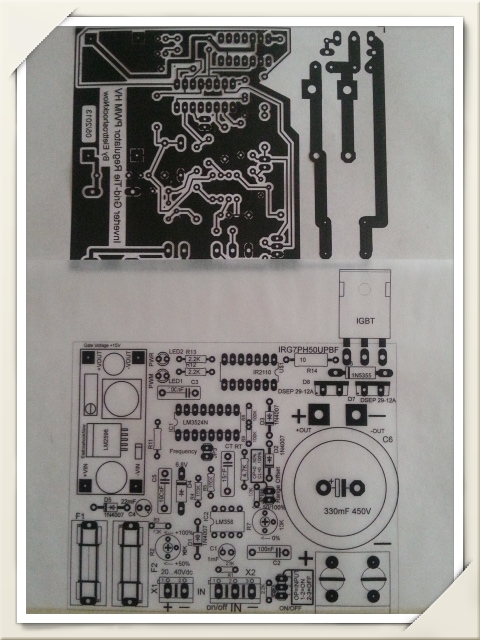

Tutto Pronto per stampare ........
-Piste su trasparente per la fotoincisione
-Componenti su Lucido trasparente per la serigrafia tramite termotrasferimento (Ferrodastiro faccine/biggrin.gif)
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1368196078.jpg
Che faccio vado ?
Si ..... dove ?

Un Salutone
ElettroshockNow




Modificato da ElettroshockNow - 10/5/2013, 16:28


xfree
Watt


Gruppo:Utente
Messaggi:51

Stato:



Inviato il: 10/5/2013,15:46

Ciao ElettroshockNow

Ti sto seguendo, anche se non ci capisco un gran che, ma ti sto seguendo.
E son contento che sei riuscito a trovare una soluzione.
Ma quel "coso faccine/cool.gif " che stai costruendo, può andare bene anche con i cinesoni ??

Xf



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 10/5/2013,16:11

CITAZIONE (xfree @ 10/5/2013, 16:46)
Ciao ElettroshockNow

Ti sto seguendo, anche se non ci capisco un gran che, ma ti sto seguendo.
E son contento che sei riuscito a trovare una soluzione.
Ma quel "coso faccine/cool.gif " che stai costruendo, può andare bene anche con i cinesoni ??

Xf

Certo Xf ,
il controller può gestire sia i cinesoni a bassa tensione che i commerciali ad alta tensione ........
E' semplicemente l'evoluzione del primo prototipo al quale ho migliorato lo stadio finale ed implementato alcune funzioni ........

Esempio : si può regolare la potenza in uscita senza l'uso di un microcontrollore esterno per eliminare al meglio la potenza basale di casa...
oppure aggiungendo un PPTEA o ARDUINO o un'altro micro, avere la possibilità di gestire la potenza semplicemente variando il PWM di un piedino del chip ...(vedi )

Ciao e se hai qualche dubbio scrivi




Modificato da ElettroshockNow - 10/5/2013, 17:29


xfree
Watt


Gruppo:Utente
Messaggi:51

Stato:



Inviato il: 10/5/2013,16:24

Se ho qualche dubbio ????????????????????? faccine/w00t.gif faccine/w00t.gif


E perchè è tutto cosi semplice

A parte gli scherzi, aspetto la fine di tutta la tua sperimentazione, e poi incomincio con l'elencare i miei dubbi, non sul funzionamento, ma proprio i MIEI dubbi.

Xf



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 10/5/2013,16:32

faccine/ohmy.gif
Sono fin troppi i miei faccine/biggrin.gif .........di dubbi



danye

Avatar
KiloWatt


Gruppo:Utente
Messaggi:258

Stato:



Inviato il: 11/5/2013,09:08

CITAZIONE (ElettroshockNow @ 9/5/2013, 19:29)
CITAZIONE (ronwal @ 9/5/2013, 19:25)
Quando non hai nessun consumo in casa con quelle tensioni potrai giusto scaldare dell'acqua con un boiler con la normale resistenza a 220v in alternata .. faccine/tongue.gif

Cercherò di limitare al massimo la bestiolina ..... in alternativa gli dò più carico con un bel boiler ......

Complimenti! Una ne pensi e cento ne fai! faccine/tongue.gif faccine/tongue.gif
Pensavo... Se l'inverter è pilotato in PWM nel periodo di off del segnale si potrebbe invece pilotare un altro transistor ad on e caricare le batterie? In questo modo si sfrutterebbe tutto quello che i pannelli possono dare... In teoria...
.....Aspetto con ansia la mod firmware dei cinesi faccine/clap.gif



---------------
1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recupero in parallelo 12volt 400 Ah molto teorici
Sistema 12 volt che alimenta le luci a led di tutto l'appartamento
Sito realtime in versione beta... solare.altervista.org



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 11/5/2013,10:28

CITAZIONE (danye @ 11/5/2013, 10:08)
Pensavo... Se l'inverter è pilotato in PWM nel periodo di off del segnale si potrebbe invece pilotare un altro transistor ad on e caricare le batterie? In questo modo si sfrutterebbe tutto quello che i pannelli possono dare... In teoria...

Pensavi bene ed ad inizio progetto volevo implementarla da subito ........
ma poi avevo pensato ...
dove lo trovo un MPPT che accetta in ingresso una tensione cosi' alta ?

E qui chiedo scusa,perchè avevo pensato solo alla cornutacce mie con le mie esigenze di alta tensione .....

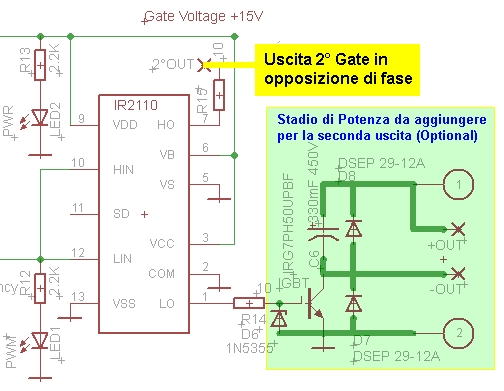

Allora torno sui miei passi ed attivo il secondo stadio driver del IR2110 aggiungendo un PAD dove collegare il Gate di un eventuale secondo finale .... che come dici te risulterà con polarizzazione opposta rispetto al primario.




Modificato da ElettroshockNow - 11/5/2013, 13:23


ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 11/5/2013,12:22

http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1368271259.jpg

Ciao e grazie del contributo faccine/clap.gif
ElettroshockNow



danye

Avatar
KiloWatt


Gruppo:Utente
Messaggi:258

Stato:



Inviato il: 11/5/2013,13:47

CITAZIONE (ElettroshockNow @ 11/5/2013, 13:22)
(IMG

Ciao e grazie del contributo faccine/clap.gif
ElettroshockNow

Vai fenomeno! faccine/clap.gif



Modificato da NonSoloBolleDiAcqua - 12/02/2015, 10:21:02


---------------
1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recupero in parallelo 12volt 400 Ah molto teorici
Sistema 12 volt che alimenta le luci a led di tutto l'appartamento
Sito realtime in versione beta... solare.altervista.org



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 11/5/2013,14:18

CITAZIONE (danye @ 11/5/2013, 14:47)
Vai fenomeno! faccine/clap.gif

Da baraccone faccine/w00t.gif .....

..........
Contatore: 1356 vado di PCB ........

faccine/mad.gif faccine/mad.gif faccine/mad.gif faccine/mad.gif faccine/mad.gif faccine/mad.gif faccine/mad.gif

Scusate ......... Ho impostato le dimensioni del PCB su mezza eurocard ......ma aimè non avevo calcolato che mezze eurocard non è 100x80 ,ma 100x75 !!!!!!

Quindi mi scuso in anticipo se dovrete usare una eurocard per fare il PCB ......... vorrà dire che chi vorrà potrà aggiungere direttamente i componenti per la versione con la seconda uscita faccine/biggrin.gif faccine/biggrin.gif faccine/biggrin.gif faccine/biggrin.gif ....

Vabbè succede a chi lavora ...... Ciao...... Harakiri http://www3.varesenews.it/blog/videogiochi/wp-content/uploads/2011/11/harakiri-150x150.jpg



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 11/5/2013,18:55

CITAZIONE (danye @ 11/5/2013, 14:47)
Vai fenomeno! faccine/clap.gif

Mi associo....vai fenomeno faccine/clap.gif



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 12/5/2013,10:52

Dovè vado ? ah!!! al circo faccine/biggrin.gif ......

Ringrazio per il bellissimo aggettivo ,ma non meritato .....
in quanto andrei fuori scala per molti di voi faccine/smile.gif

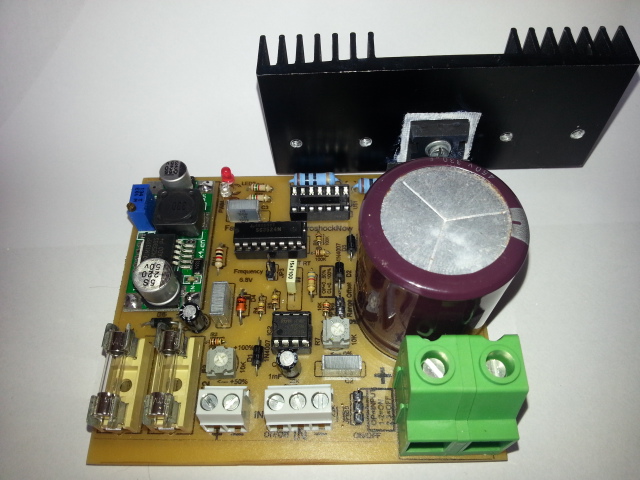

.................E' Natoooooooooo ..........
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1368351275.jpg

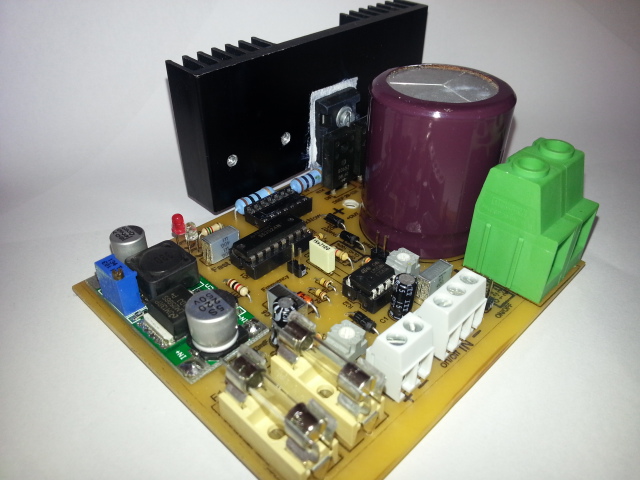

ed è anche un pò vanitoso
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1368351274.jpg

Domani vado da pastorelli nella speranza di trovare l'IR2110 !!!!! Sennò trasla il test al banco di una settimana faccine/sad.gif

Ciao ..... vado a provare la parte logica faccine/biggrin.gif



marpad65
KiloWatt


Gruppo:Utente
Messaggi:230

Stato:



Inviato il: 12/5/2013,11:05

...é uno spettacolo faccine/biggrin.gif
