Turbina VAWT da 6 Kw a bassa velocita
FinePagina

Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 13/5/2013,11:50

Buongiorno a tutti, dopo tanto tempo mi sono finalmente deciso a cominciare questa turbina verticale,
per ora un prototipo fatto con materiali abbastanza grezzi e trovabili praticamente ovunque.

Obbiettivi:
Avendo gia un impianto fotovoltaico da 5kw che copre la mia consomazione giornaliera, vorrei metterci in parallelo un impianto eolico con accumulatori, in modo da coprire la consumazione di notte, e per finire mandare a quel paese L'enel faccine/clap.gif

Dimensioni Rotore:
alla base pensavo a fare un piatto di 60cm di diametro con delle pale da 90cm in modo da avere qualcosa di non troppo ingombrante ma con una gran superficie di lavoro, ma mi sa che da 90 passero a 60/70cm

Ho fatto un equilibratura su banco con le pale a 90 cm, e dopo svariate prove la velocita di avvio di 2,6-3,0 m/s
Ora tagliero le pale a 60/70 e usero solo le basi di innesto pale senza quella di chiusura, alleggerendo cosi il rotore di qualche etto, anche se tagliando le pale perdo un po di portata;
spero portare questo primo prototipo a velocita di avvio inferiori a 2,0 m/s, per poi passare a un modello in alluminio ou in Fibra di carbonio il quanle dovrebbe avviarsi con un vento di 0,2-0,3 m/s...

Generatrice:
Per la generatrice ho scaricato il programmino di Bolle con il quanle sto cercando il dimensionamento giusto, il problema che di giorno ho venti a basse velocita 0,2-6 m/s, e di notte molto alte, che non ho ancora misurato correttamente, ma ci son certe raffiche che fan paura faccine/ph34r.gif
se quindi qualcuno si sente di darmi qualche consiglio per il dimensionamento della generatrice, gliene sarei molto grato faccine/drunk.gif

Aggiornamento 16/05/13:
Ho ridotto la lunghezza delle pale a 70 cm e tolto egalmente i 2 tappi di legno che sostenevano le pale
riducendo il peso di quasi 2Kg
Velocita di partenza passata da 2.6-3.0m/s a 1.0m/s
e il tutto con un albero leggermente storto faccine/blink.gif

Aggiornamento 24/05/13
Guadagnato un altro Kg grazie ai supporti pala modificati, rifatto albero nuovo e finito il supporto inferiore della struttura
Ricevuto i 24 magneti 25x7 N42
Ricevuto Anemometro con data logger per studio dei venti

Aggiornamento 03/06/13
struttura finita

ecco qui qualche foto:

Preparazione Pale, tubo da 125x1000 mm
Trancio a 900mm
ForumEA/us/img17/2654/img0622m.jpg
Base
ForumEA/us/img545/249/img0623wz.jpg

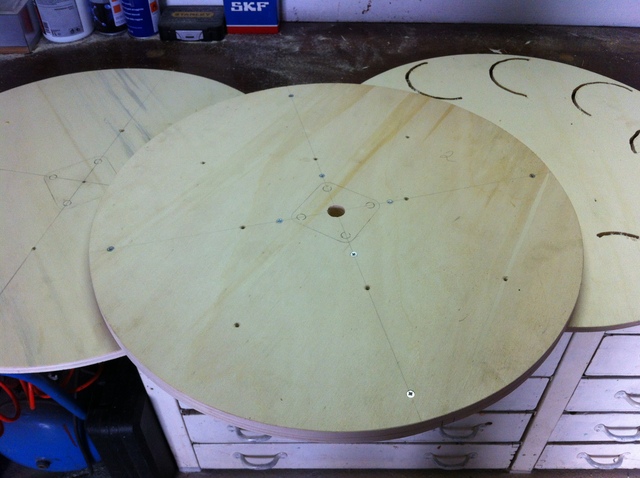

Base+base innesto pale
ForumEA/us/img600/8593/img0625hz.jpgForumEA/us/img13/889/img0626ks.jpg

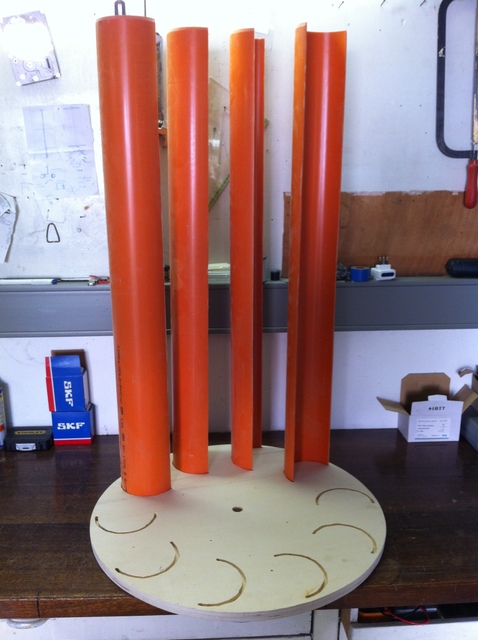

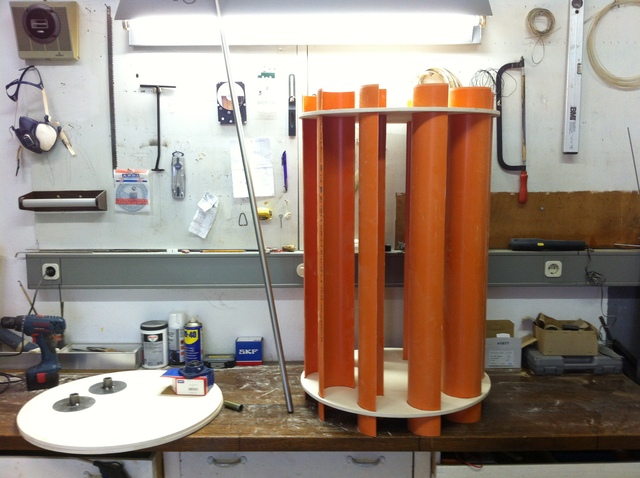

Assemblaggio Rotore
ForumEA/us/img689/269/img0627hq.jpgForumEA/us/img12/7126/img0619tg.jpgForumEA/us/img62/7133/img0628wp.jpg
Supporto inferiore
ForumEA/us/img802/9688/img0646zp.jpg
Supporto completo
https://fbcdn-sphotos-c-a.akamaihd.net/hphotos-ak-frc3/296101_461035467321035_83209620_n.jpg




biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16622

Stato:



Inviato il: 13/5/2013,12:32

....mi piace come lavori...complimenti.
domandona...abiti in un luogo ventoso, di norma?
Oppure spazzolato da venti, saltuariamente.



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 13/5/2013,12:50

QUOTE (biomass @ 13/5/2013, 13:32)
....mi piace come lavori...complimenti.
domandona...abiti in un luogo ventoso, di norma?
Oppure spazzolato da venti, saltuariamente.

Ciao
grazie ^^

Diciamo che ce un venticello leggero costante tra 0,2 e 3 m/s in giornata chiara, e la sera spazzolato da venti molto piu grossi e abbastanza costanti
In giornate o sera di pioggia o brutto tempo le velocita medie-minime peso siano sui 10-15 m/s
devo procurarmi un anemometro con data logger per fare uno studio dei venti piu approfondito, vediamo se combino con un Arduino e un po di bricolage faccine/tongue.gif

se vuoi sapere la zona esatta Usago in provincia di Pordenone

Edit: Ecco appena ordinato un anemometro nuovo con datalogger faccine/w00t.gif




Modificato da Stryker78 - 13/5/2013, 14:23


NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 13/5/2013,13:37

CITAZIONE (Stryker78 @ 13/5/2013, 13:50)
devo procurarmi un anemometro con data logger per fare uno studio dei venti piu approfondito, vediamo se combino con un Arduino e un po di bricolage faccine/tongue.gif

Ciao e complimenti,
se vuoi possiamo aiutarti nella realizzazione dell'anemometro mediante il PPTEA...spenderesti decisamente meno e potremmo aiutarti per la parte SW con data logger....Dimmi cosa ne pensi...nel forum non abbiamo uno...sarebbe interessante pubblicarne la realizzazione...quindi se vuoi si parte insieme!
Ciao faccine/smile.gif
Bolle
PS:Mi sa che sono arrivato tardi.... faccine/smile.gif




Modificato da NonSoloBolleDiAcqua - 13/5/2013, 15:03


---------------
Chi sa raccontare bene le bugie ha la verit in pugno (by PinoTux).
Un risultato se non ripetibile non esiste (by qqcreafis).



Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 13/5/2013,14:26

Ciao ^^
ti ringrazio molto,
proprio ieri pomeriggio guardavo un po quello che hai fatto con il PPTEA in giro per i Forum vari, e devo dire complimenti,
e sinceramente anche se ho ordinato uno nuovo con il suo programmino e tutto, mi intereserebbe molto quest'idea, anche perche qui sono dai miei faccine/tongue.gif ma io vivo in Belgio e ne avro bisogno anche lassu faccine/biggrin.gif

Come detto prima ho solo dato un occhiata al PPTEA, quindi se hai quelche Post riassuntivo dove mi posso mettere al passo per partire sul piede giusto prendo con piacere faccine/wink.gif

a Presto ^^



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 13/5/2013,14:49

B diciamo che ormai siamo in molti a prendere pratica con il PPTEA, ogni tanto si parte con qualche nuova cosa fai da te...ed questo quello che pi ci interessa. Realizzare un anemometro da un punto di vista meccanico non dovrebbe essere difficile...per quanto riguarda la parte SW (compreso il datalogger su PC, MEMORIA o RaspBerry) estremamente semplice. Per la parte meccanica basta un magnetino sulla parte rotante e un sensore di hall ( oppure un reed cio quello delle porte di allarme ) . Il codice in eabasic estremamente semplice...una realizzazione simile gi stata fatta ...ma non come anemometro, che nel nostro forum serve come il pane e salame! faccine/biggrin.gif
Se vuoi realizzarlo apri una discussione nella sezione del PPTEA, avrai il vantaggio di sapere anche tensione, corrente etc...quindi avrai uno strumento decisamente pi potente fino ad arrivare al con i dati su web in tempo reale



---------------
Chi sa raccontare bene le bugie ha la verit in pugno (by PinoTux).
Un risultato se non ripetibile non esiste (by qqcreafis).



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 13/5/2013,17:15

faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif
Un piccolo prototipo per un ambizioso progetto ..........

Una turbina ad asse verticale ha un non s che di elegante faccine/smile.gif

Se serve una mano ....io ci sono .... faccine/smile.gif

ElettroshockNow



biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16622

Stato:



Inviato il: 13/5/2013,22:50

CITAZIONE (Stryker78 @ 13/5/2013, 13:50)
se vuoi sapere la zona esatta Usago in provincia di Pordenone

....mamma mia che ignorante che sono.......
Ho dovuto guardare su google maps.....
Che vergogna, non sapevo dove fosse Usago.....
Sono anch'io della provincia di PN a 40 km da te, a meno di 20 km nord di PN.
faccine/wacko.gif



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 14/5/2013,17:03

grazie del supporto ragazzi fa piacere faccine/biggrin.gif
oggi ho cominciato la costruzione dello Statore, appena posso faccio 2 foto

Vorrei cominciare a parlare della generatrice, cosa mi consigliate?
all'inizio ho puntato talmente alto che quando facevo le simulazioni con programma di Bolle, non mi ero accorto che stavo sempre a 3giri/m resa 30% faccine/chair.gif
e quindi trovarmi a piu di 30kw a 10giri/m con rese sui 50-60%, percio riprendo la generatrice de 0 con voi

Un po di numeri:
Consumo medio notturno "Invernale" tra le 20.00 e le 07.00 4kw ma puo salire a 12kw, si tanto ma sia io che mio fratello viviamo di notte faccine/rolleyes.gif
Li siamo a 11 ore di consumo, ma vorrei contare di piu visto che i pannelli fotovoltaici non producono na ceppa prima delle 09.00-10.00
quindi diciamo che l'impianto dovra essere capace di fornire 15kw in 14/15 ore il che ci porta a +o- 1kw/h X 15h minimo

Cosa dite troppa roba? o va bene visto che l'intensione quella di "Staccare l'Enel" pensando sempre che ce il fotovoltaico in parallelo



Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 15/5/2013,18:18

Ciao ragazzi,
ho fatto qualche prova ed ecco cosa mi venuto fuori...
Ditemi che ne pensate, calcolando che qui i venti vanno da 0.3 a 20 m/s con medie di 5-6 m/s
a presto
Generatrice 0.1
ForumEA/us/img839/4846/generatrice6kw01.jpg

Generatrice 0.2
ForumEA/us/img829/4428/generatrice6kw02.jpg





Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 16/5/2013,13:02

Ciao

Evidentemente ce un grosso problema, facendo due calcoli arrivo a velocita di 80giri/s quando ce temporale, il che porterebbe la generatrice a generare quantita industriali...

qualcuno puo darmi qualche suggerimento?



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 17/5/2013,15:44

Innanzitutto occhio al filo di rame che usi, quella potenza massima teorica irraggiungibile. Per il resto la potenza te la da il vento che spinge le pale...ma se le pale non sono in grado di ricevere una potenza del vento che imponi a quella velocit che dici tu...etc...etc.
Facciamo un esempio, se hai le pale di un anemometro a cui attacchi un generatore eolico da 500W ...le palette dell'anemometro rimarranno inchiodate...capito il concetto?
faccine/smile.gif



---------------
Chi sa raccontare bene le bugie ha la verit in pugno (by PinoTux).
Un risultato se non ripetibile non esiste (by qqcreafis).



Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 17/5/2013,17:57

Ciao Bolle
Grazie per la risposta, in effetti per quello che all'inizio avevo fatto delle pale da 90cm, in modo da avere una gran superficie di contatto, ma mi sono reso conto che 70cm piu che sufficiente
Ora il mio problema calcolare una generatrice optimale con Regolatore di carico, batterie e inverter che dia 1Kw/h per 15h
Qualcuno puo aiutarmi?




Modificato da Stryker78 - 24/5/2013, 14:42


Stryker78

Avatar
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 25/5/2013,17:51

Credo che cancellero il post visto che tanto nessuno segue faccine/sad.gif
piu di 200 visite e solo 3 risposte, questo da l'impressione che solo pochi sono qui per ragioni di scoperte, prove, ricerche, e aiuto,
il resto qui per copiare il lavoro degli altri fatto con tanta fatica faccine/ph34r.gif



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9181

Stato:



Inviato il: 25/5/2013,21:03

senti senti.... quella turbina l'hai in qualche modo provata, ad es con un ventilatore?

io ne ho fatte di simili ed ho fatto un errore che mi sembra stai ripetendo

il vento deve passare attraverso la turbina e le pale mi sembrano troppo vicine

dai un occhio



---------------
Al peggio non esiste limite
