Energia Alternativa ed Energia Fai Da Te > Software Solare, Termico, Eolico, Meccanico... e Dati

VISUALIZZA L'ALBUM


Info su Calcolo Consumo Energetico - Wh
FinePagina

eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 17/6/2013,11:14

Mmm,
mi servirebbe una dritta per calcolare i Wh...

Circa ogni 2-3 secondi ho una lettura della potenza istantanea assorbita dall'inverter, come faccio ad un'ora x a determinare quanti wh ho consumato? E a fine giornata?

Ho pensato: somma delle letture in watt / numero delle letture * h ?!?



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 17/6/2013,14:45

Ciao Elia ,
Se può esserti utile (il papà della formula è Bolle faccine/smile.gif ):

Kwh+=Wh*(Tempo trascorso dall'ultima lettura in mS)/1000000/3600

Bisogna semplicemente sommare al Totale la quantità in W su base oraria ....

Quindi ad esempio se accendiamo un Boiler da 1000 W per un tempo di 1 Secondo equivalgono a
1000W*1S = 1000Ws
convertito in Kws
1000Ws/1000 = 1Kws
convertito in Kwh
1Kws/3600 = 0.000277 Kwh che andranno sommati al totale



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 17/6/2013,14:59

Ciao ElettroshockNow...

Mmm,
"tempo trascorso dall'ultima lettura", potrebbe esserci un piccolo problema, gli inserimenti nel db mysql variano da 2 a 4-5 secondi, dipendono dal carico sulla macchina dove gira il software... dovrò cercare di formulare una query che si calcola il tutto...
... oppure lo calcolo direttamente durante l'inserimento, ci provo faccine/happy.gif

Grazie mille ElettroshockNow & Bolle!!!

http://www.energialternativa.info/public/newforum/ForumEA/F/11.png

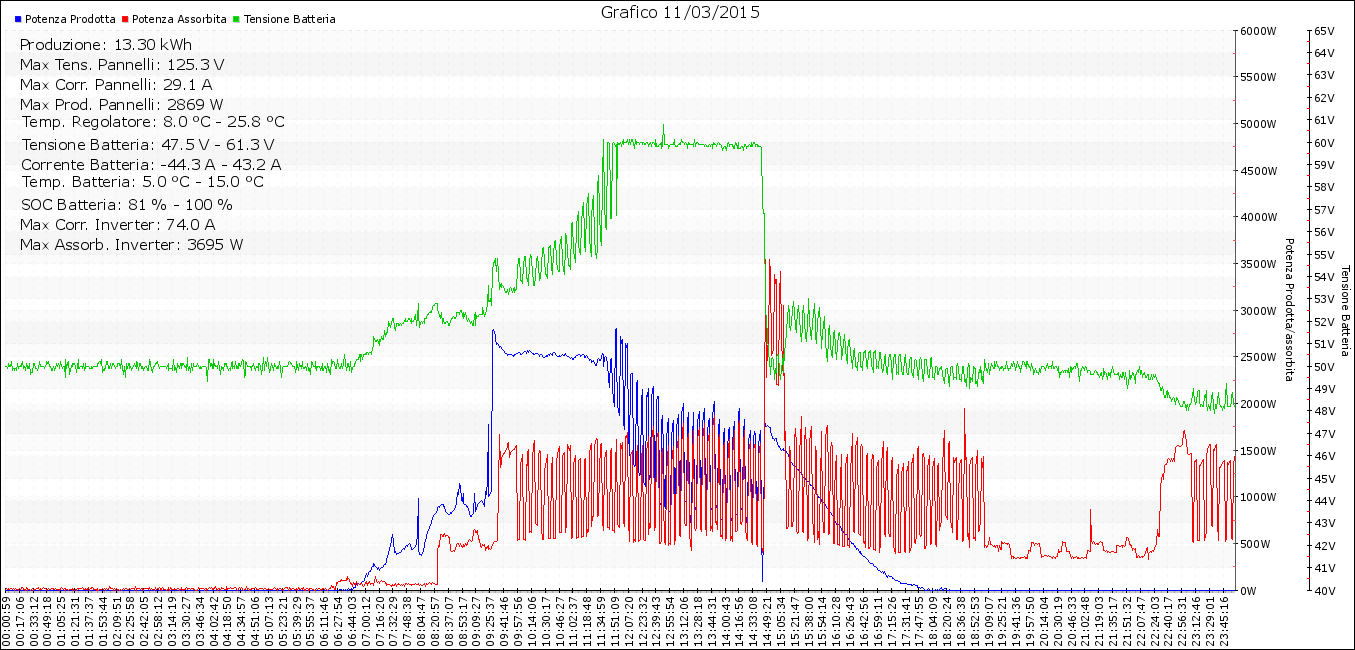

P.s. Oggi ho sfruttato bene la produzione: grafico...
[/center]
ma ho visto una diminuzione dei Wp, si vede l'aumento della temperatura!!!



Modificato da NonSoloBolleDiAcqua - 07/10/2015, 02:34:32


---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 17/6/2013,15:13

Bella gobba faccine/smile.gif
Peccato per il picco ..... ma al caldo non ci sono soluzioni...... (non rischiose faccine/sad.gif )
Poi tieni anche in considerazione che Oggi il Tilt ideale è 10° .... praticamente Pannelli sdraiati a prendere il sole faccine/biggrin.gif

Ciao e complimenti per le evoluzioni faccine/smile.gif



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 17/6/2013,15:29

Grazie...
... non avevo considerato il tilt ideale, si impara sempre faccine/happy.gif

Che fatica capirci qualcosa di php e mysql senza avere una base... piano piano salta fuori qualcosa... per i grafici uso la libreria gratuita PHPGraphLib...

A giorni implemento il megaschedone i2c comandato dalla porta vga, sono in arrivo gli acs712 per leggere gli assorbimenti delle varie linee e la produzione delle stringhe... poi preparo un post di presentazione faccine/happy.gif



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 17/6/2013,17:55

Ho fatto una prova che mi ha confermato l'autoconsumo dell'inverter...
... ieri il misuratore di consumi dopo l'inverter mi dava 11,07kWh, calcolando invece dal lato batteria 17,058kWh e purtroppo ci sta, 250W x 24h =6Kwh sprecati. Terrò monitorati i dati per un po'...

Parlando di consumi, è corretto indicare anche l'autoconsumo dell'inverter o è meglio intendere consumo solo quello che sta a valle dell'inverter e l'autoconsumo come una perdita?



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 21/6/2013,08:30

Porcapaletta .... che peccato un autoconsumo cosi' alto ...
Ma avevo letto che ti stavi muovendo per risolverlo o almeno ridurlo sostituendo il trasformatore (forse responsabile)....

Cmq secondo me tra le due opzioni sceglierei la seconda ...
-il consumo è il vero consumo di casa (cosi'lo compari ad una ipotetica connessione Rete)
-e l'autoconsumo è la perdita

Cosi' però ti si complica il calcolo della produzione almeno che crei tre grafici ..
-Produzione
-Perdite (efficienza)
-Consumo

Ciao



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 21/6/2013,13:10

Come temevo, il problema è che per il momento non ho modo di collegare un misuratore dopo l'inverter da poter connettere al pc per rilevare i dati... userò un ACS712 da 30A faccine/happy.gif

La modifica è ferma, proverò di sentire l'utente che si era offerto di fare le prove... un toro di quelle dimensioni è costosetto...

Altra domandina... il regolatore di carica mi da come dato la corrente in uscita e la corrente batteria, da questi ricavo la corrente di assorbimento dell'inverter Iout-Ibatt e la moltiplico per la tensione della batteria in quel momento...
... ne risulta che a batteria carica, sui 54V l'inverter assorbe di più?!?
Sarebbe più corretto moltiplicare x 48V sempre allora?

Ciao e grazie by Elia



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 21/6/2013,13:46

Secondo me è giusto quello che già fai ...

Ma di quanti watt stiamo parlando ?

E se i tuoi calcoli fossero corretti (ed io penso che lo siano) .. avresti trovato un secondo bug dell'inverter faccine/sad.gif

Prova con un amperometro esterno e conferma se l'assorbimento calcolato è uguale al misurato dallo strumento ....

Ciao

Ps: effettivamente è un pò caro il toroide (leverei il pò ), spesa affrontabile solo se confermata da test ....



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 21/6/2013,14:14

Guarda il grafico di oggi,
ho aggiunto tensione batteria (letture x 10) e corrente verso inverter (sempre x 10, lette dal regolatore con shunt)...
Da mezzanotte a mezzogiorno non ci sono state variazioni di apparecchi collegati, quindi stesso assorbimento.
...all'aumentare della tensione si vede che anche l'assorbimento dell'inverter sale.



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 21/6/2013,20:30

E' si ,il tuo grafico è chiaro ....
L'inverter aumenta l'autoconsumo all'aumentare della tensione batterie .... sarà normale ?

Bisognerebbe vedere se altri hanno riscontrato la tua stessa anomalia ,ma comunque non mi viene in mente niente su come alleviare il sintomo faccine/sad.gif .

Come và la mega scheda ? con quella l'efficienza si impenna faccine/smile.gif sfruttando fino all'ultimo Watt prodotto faccine/biggrin.gif



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 21/6/2013,21:07

Non so che dire, se non che aumenta l'autoconsumo a tensione maggiore, argh...

Il tempo è tiranno, la scheda è pronta, devo solo trovare il tempo per fermare l'impianto e fare i collegamenti, dopodiché quasi tutta la casa sarà gestita dal PC e da una pagina web protetta da login. Accenderò luci, condizionatori, futuro boiler elettrico/pompa di calore per l'acqua calda/riscaldamento, devierò i carichi da inverter a enel, metterò l'inverter in standby o addirittura lo spegnerò.

Grazie e a presto!



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 21/6/2013,21:15

CITAZIONE (eliafino @ 21/6/2013, 22:07)
Il tempo è tiranno, la scheda è pronta, devo solo trovare il tempo per fermare l'impianto e fare i collegamenti, dopodiché quasi tutta la casa sarà gestita dal PC e da una pagina web protetta da login. Accenderò luci, condizionatori, futuro boiler elettrico/pompa di calore per l'acqua calda/riscaldamento, devierò i carichi da inverter a enel, metterò l'inverter in standby o addirittura lo spegnerò.

faccine/ohmy.gif non aggiungo altro ....... resto in ascolto faccine/smile.gif
