Homemade Inverter "modulo DC/AC"
FinePagina

zio bapu
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 03/11/2014 16:22:17

CITAZIONE (ElettroshockNow, 02/11/2014 16:36:12 ) Discussione.php?55031252&59#MSG912

450V ... e da dove escono fuori ?

Dal mio inverter per puntatrice Faccine/Smileys_0039.gif
CITAZIONE

Il test del ponte per il controllo del dead time deve essere eseguito a bassa tensione per motivi di sicurezza e devi alimentarlo con un alimentatore che limita la corrente ....senza trasformatore connesso al ponte.

Se avvenisse un incrocio tra i due mosfet di un semiponte l'assorbimento aumenterebbe perchè avviene in pratica un corto nell'alimentazione.

Ok, avevo capito giusto.
CITAZIONE

Per il calcolo del filtro usa la classica formula dei crossover passa basso di primo ordine .... oppure secondo ordine se poni un condensatore in parallelo al primario del trasformatore elevatore.
Ciao

Dal manuale di Nuovaelettronica ho:
6370:sqr(C x L)
E' scritto che e' per 12 decibel, e' quella giusta?

Grazie per il tempo che spendi per rispondermi Faccine/Smileys_0119.gif



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 03/11/2014 21:27:58

CITAZIONE (zio bapu, 03/11/2014 16:22:17 ) Discussione.php?55031252&60#MSG913


Dal mio inverter per puntatrice


Ricordo un progetto online con una puntatrice .... che la usava per realizzare una cella per il gas di Brown ..... non sarà mica la tua ?

Cmq per il calcolo puoi usare la formula del filtro passa basso LC di secondo ordine ..anche online LINK ...
Info utili ... da adeguare alle esigenze leggermente diverse

Per il tempo ... è un piacere.
La condivisione reciproca è la nostra forza



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 04/11/2014 23:17:00

Piuttosto NERD per cause di forza maggiore sonos tato lontano COme procedono i gioielli Fatti e funzionanti????



zio bapu
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 08/11/2014 16:46:58

CITAZIONE (ElettroshockNow, 04/11/2014 23:17:00 ) Discussione.php?55031252&60#MSG914

CITAZIONE (zio bapu, 03/11/2014 16:22:17 ) Discussione.php?55031252&60#MSG913

Dal mio inverter per puntatrice


Ricordo un progetto online con una puntatrice .... che la usava per realizzare una cella per il gas di Brown ..... non sarà mica la tua ?

Cmq per il calcolo puoi usare la formula del filtro passa basso LC di secondo ordine ..anche online LINK ...
Info utili ... da adeguare alle esigenze leggermente diverse

Per il tempo ... è un piacere.
La condivisione reciproca è la nostra forza

Grazie per le risposte, ho salvato il link del calcolo della frequenza.

Continuero' a seguirvi, sono proprio curioso di vedere cosa esce dal progetto del vostro inverter.
Faccine/Smileys_0003.gif
Saluti



zio bapu
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 08/11/2014 16:52:13


CITAZIONE

=ElettroshockNow, 08/11/2014 16:46:58
Ricordo un progetto online con una puntatrice .... che la usava per realizzare una cella per il gas di Brown ..... non sarà mica la tua ?

Dimenticavo, no, la mia e' ancora in embrioneFaccine/Smileys_0020.gif



etto
milliWatt


Gruppo:Utente
Messaggi:14

Stato:



Inviato il: 09/11/2014 12:01:26

Per alzare la potenza da 400W a 3KW?



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 18/11/2014 22:28:46

Signori e Signore, prende finalmente vita il PCB del BIG Inverter da 3000W!!!

Presto qualche foto della realizzazione

http://www.energialternativa.info/public/newforum/ForumEA/C/Inverter%20PCB.bmp

Saluti a tutti, Kekko.



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 19/11/2014 01:17:25

musica....musica...questa si che è musica!!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 19/11/2014 04:31:06

Faccine/Smileys_0006.gif
Che fantastico rosso ....



mismaett
Watt


Gruppo:Utente
Messaggi:60

Stato:



Inviato il: 19/11/2014 09:02:34

Bel lavoro!!! kekko

nel frattempo, posto due foto del mio inverter con eg8010 e trasformatore di uscita da 3-4 kw ( dai test a 3,2 kw e mezz'ora di funzionamente temperatura attorno ai 40 gradi... )



Immagine Allegata: scarico eos 709.jpg

ForumEA/C/scarico eos 709_1.jpg



alexamma

Avatar
MegaWatt


Gruppo:Utente
Messaggi:482

Stato:



Inviato il: 19/11/2014 13:39:07

Che bellezza.......



---------------
l'acqua è poca e la papera non galleggia



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 19/11/2014 14:55:25

3,2kw tiepido significa una cosa sola .... EFFFICIENZAAAAAAA

Complimenti è proprio un bel lavoro che sicuramente fara' vetrina per questa discussione ....

Puoi dirci qualcosa di più ?



mismaett
Watt


Gruppo:Utente
Messaggi:60

Stato:



Inviato il: 19/11/2014 16:17:26

il lavoro di elettro e stata l ispirazione principale.
ancora mesi fa avevo i modulini cinesi a casa, ma la grossa difficolta e stata la costruzione meccanica.

cio che ha fatto funzionare cosi bene la macchine e sicuramente il filtro lc tra mosfet e primario trasfo.

lo alimento a 8 per 12 volt da 165 ah l una due serie in parallelo.

uso 3 irfp250 per quattro un po vecchiotti ma di estrazione telecomunicazioni... quindi alta affidabilita.

grazie per la considerazione.

ciao, giorgio el venesian



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 19/11/2014 19:18:20

Bellissimo lavoro mismaett, complimenti!!
Dicci qualcosa di più, autoconsumo, come hai realizzato il filtro, i carichi che usi... siamo curiosi!

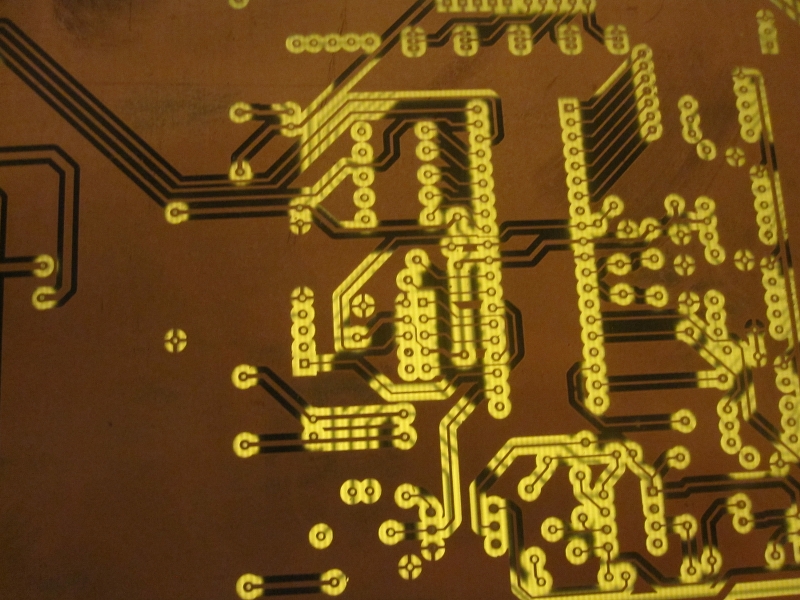

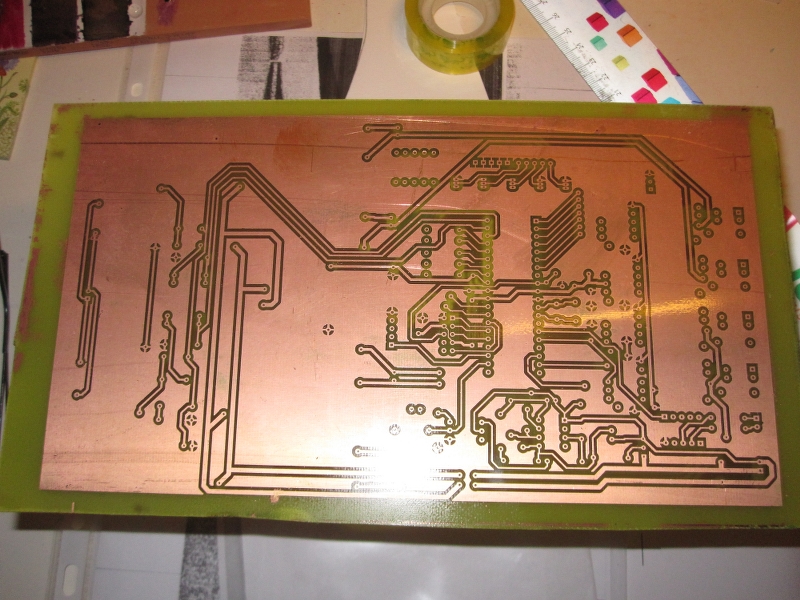

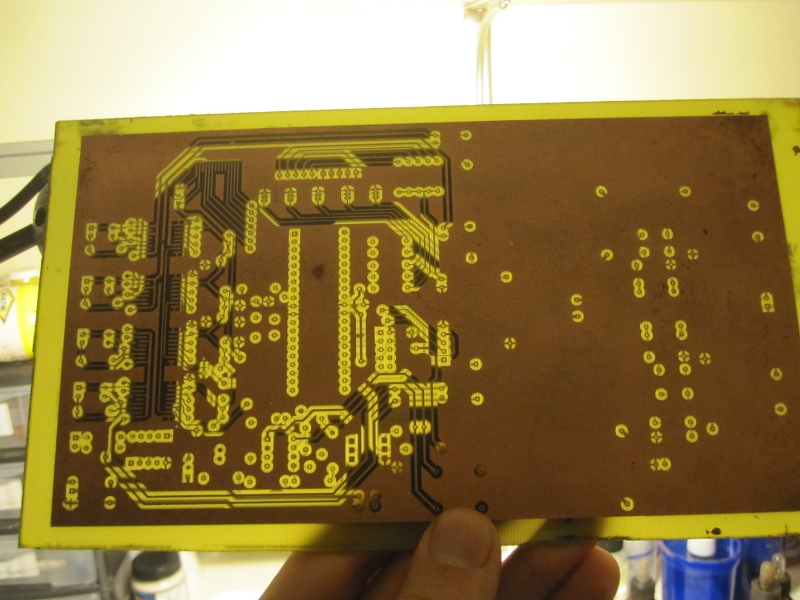

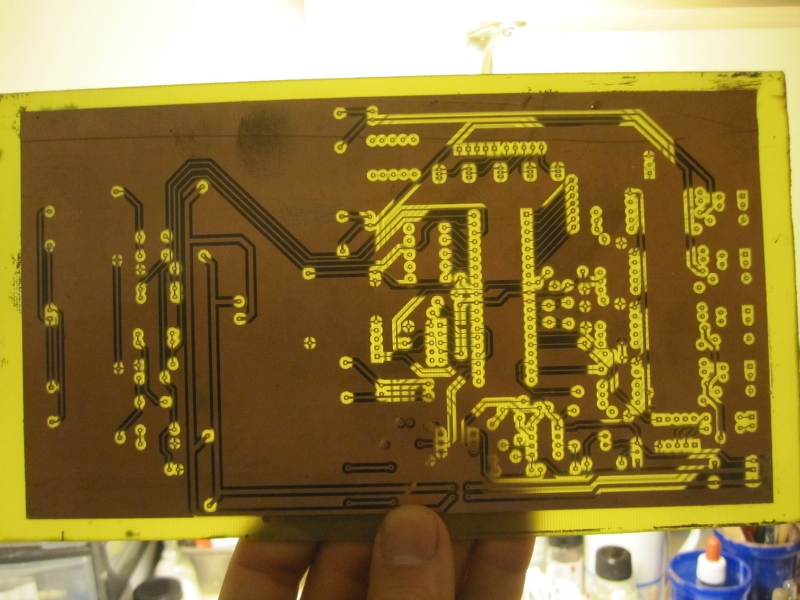

Intanto la scheda madre prende vita! Si tratta come avrete capito di una scheda doppia faccia, qualche foto:

http://www.energialternativa.info/public/newforum/ForumEA/C/IMG_4799_800x600.JPG



http://www.energialternativa.info/public/newforum/ForumEA/C/IMG_4798_800x600.JPG



http://www.energialternativa.info/public/newforum/ForumEA/C/IMG_4797_800x600.JPG



http://www.energialternativa.info/public/newforum/ForumEA/C/IMG_4795_800x600.JPG



Kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



mismaett
Watt


Gruppo:Utente
Messaggi:60

Stato:



Inviato il: 19/11/2014 20:41:03

ho collegato, stufetta da 2,2 kw, trapano 550w a regolazione elettronica (on off continui), 2 lampadine da 100 w, e poi contemporaneamente phon da 2,2 kw (a meta quindi mezza semionda e no..) e stufetta da 1.

la bobna da 0,7 mh l'ho recuperata da un vecchio alimentatore di potenza si tratta di circa una quarantina di spire di cordina a sezione rettangolare da 2 per 6 mm avvolta su ferro.

l'autoconsumo a stima si aggira a vuoto attorno ai 20-30 watt (0,25 a su 100 volt) considerando 1 3-4 kw mi sembra buono.

ciao
