Homemade Inverter "modulo DC/AC"
FinePagina

leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 15/01/2014 12:09:49

CITAZIONE (ElettroshockNow, 14/01/2014 23:01:50 ) Discussione.php?55031252&8#MSG122


-MODULO LM2596 (usato nella versione 24V)


Per i 48V Cosa bisogna utilizzare?



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 15/01/2014 12:30:16

Io realizzero' la versione 24V , ma chi fosse interessato ad altre versioni dovrà attenersi alle modifiche riportate qui LINK

Oltre alla scelta dei mosfet/igbt corretti e trasformatore elevatore di potenza e caratteristiche adeguate .

Cmq faro una tabellina per realizzare il proprio inverter (sempre la versione con trasformatore di uscita) per facilitare la scelta dei componenti, anche se non potrò testare personalmente tutte le possibili varianti .



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 15/01/2014 18:10:11

Mi hanno chiamato, è pronto il trasfo!!!!!! Domani, febbre permettendo, lo vado a prendere, non vedo l'ora!! Dicono che è venuto proprio un bel bestione!



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



alexamma

Avatar
MegaWatt


Gruppo:Utente
Messaggi:482

Stato:



Inviato il: 15/01/2014 18:14:59

Accipicchia,anche un trasfo personalizzato con specifiche home madeavanti tutta......



---------------
l'acqua è poca e la papera non galleggia



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 15/01/2014 19:01:16

..... non vedo l'ora di vederlo ......e magari farlo conoscere alla mia schedina ...



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 16/01/2014 22:32:50

Eccomi qua!! Oggi è arrivato il trasfo-bestia! Bello e funzionale!

Cominciamo con qualche foto:

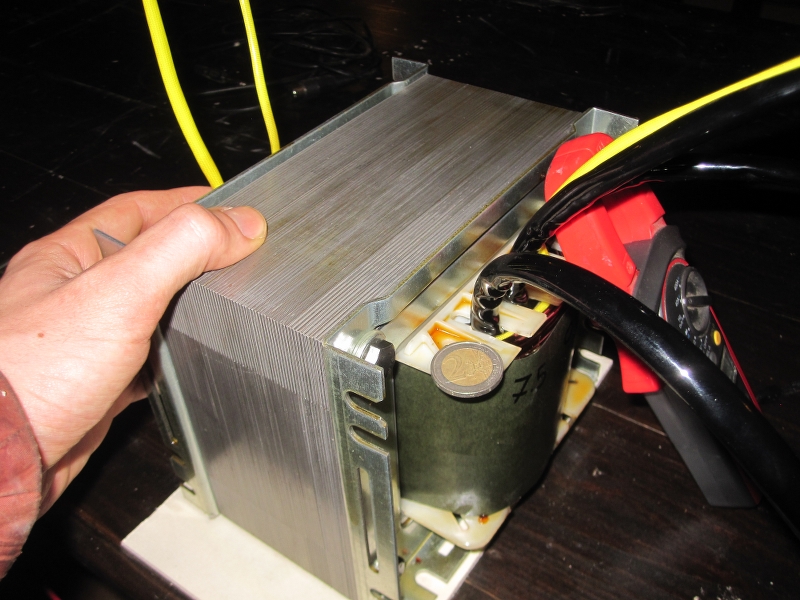

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4423_800x600.JPG

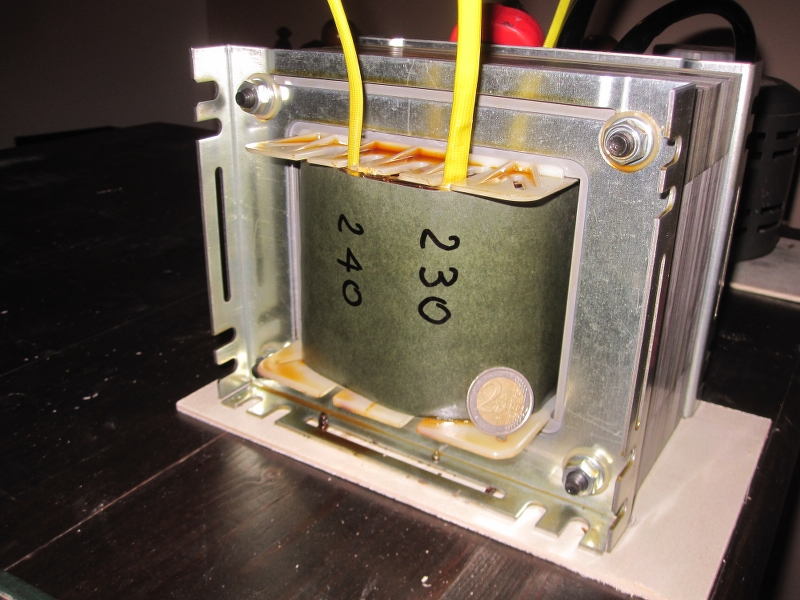

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4415_800x600.JPG

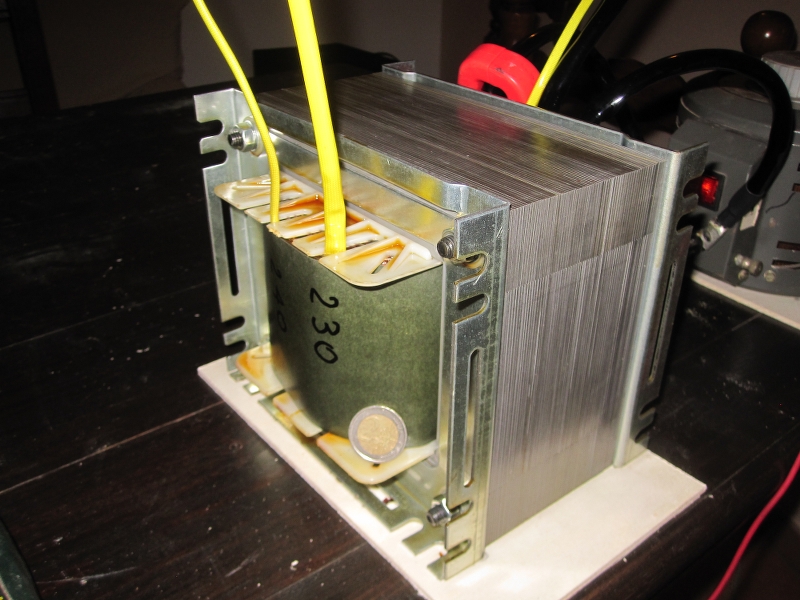

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4416_800x600.JPG

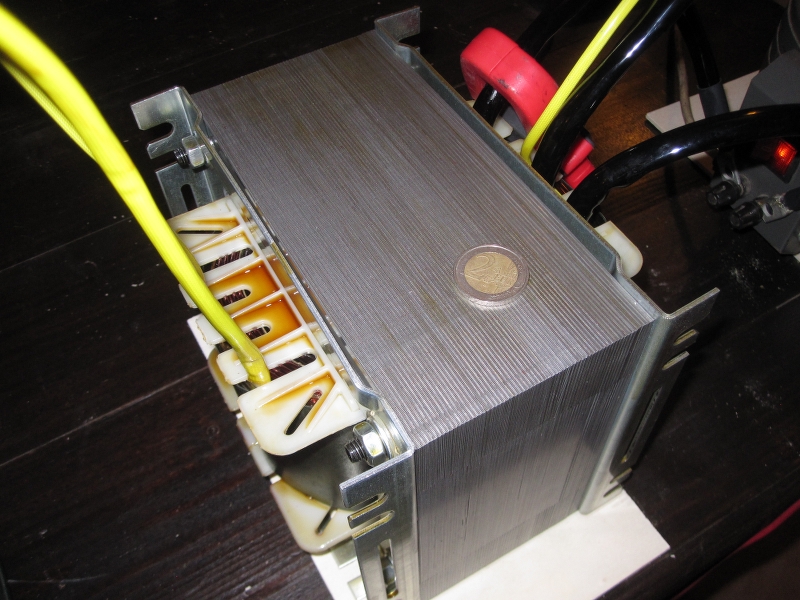

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4418_800x600.JPG

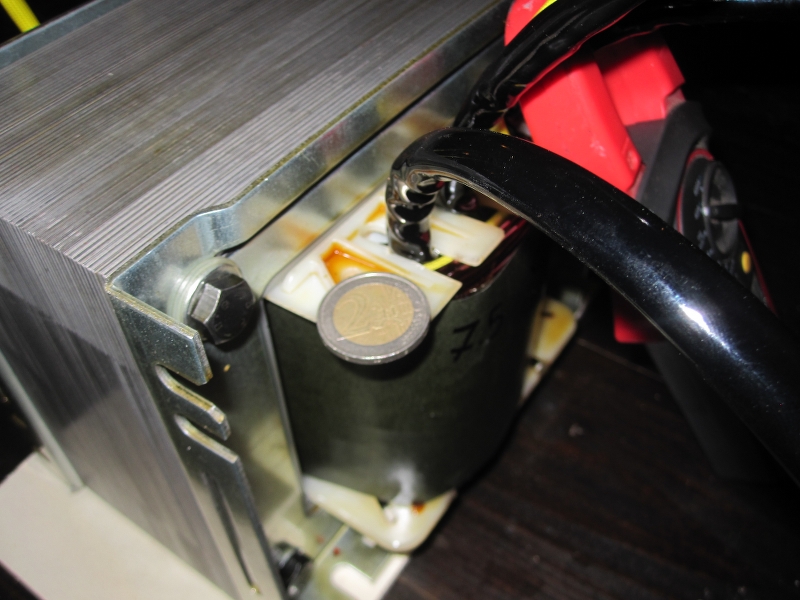

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4419_800x600.JPG

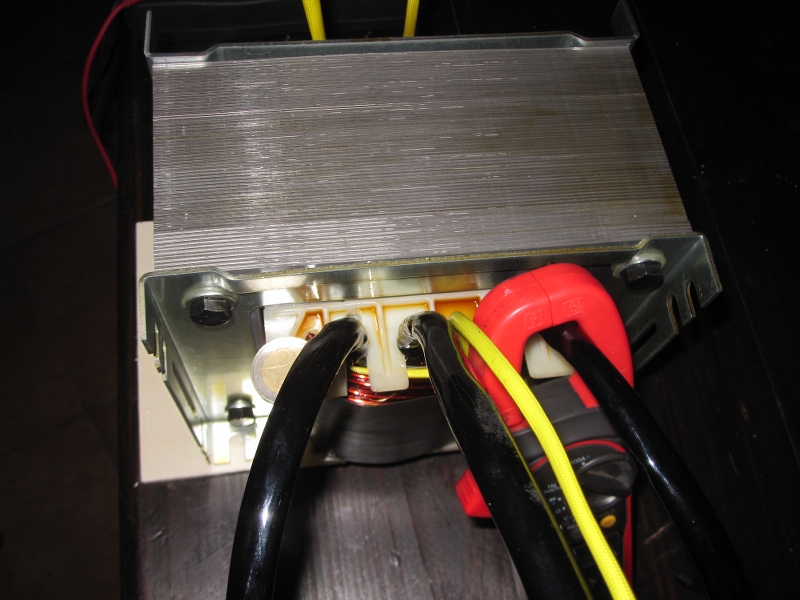

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4420_800x600.JPG

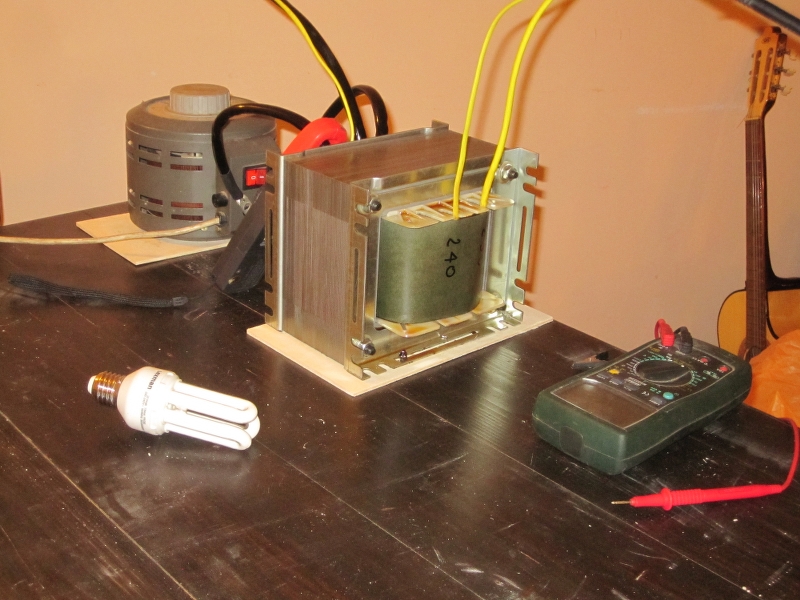

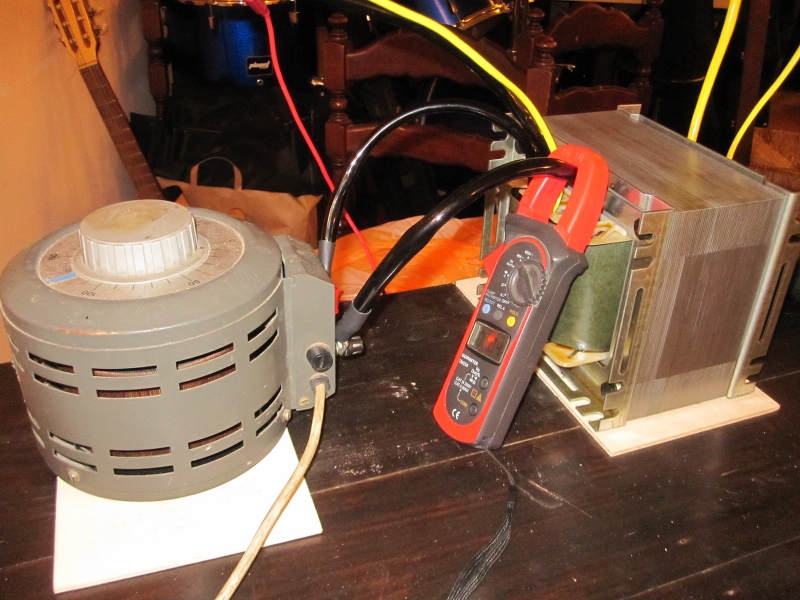

Ora passiamo ai consumi... Questo trasfo da 3000VA è stato fatto a grani orientati e con una induzione sotto i 10.000 gauss, in modo da avere il massimo rendimento e il minor consumo a vuoto. In questa prova ho alimentato il primario con un variac a 13.16V, il minimo per ottenere circa 215V in uscita dal secondario, una tensione di stanby più che accettabile.

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4427_800x600.JPG

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4409_800x600.JPG

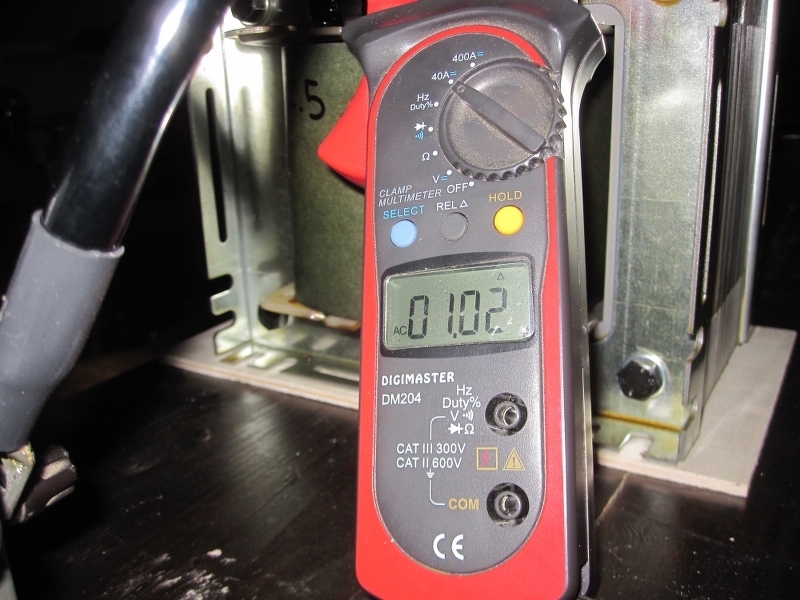

La corrente assorbita a vuoto da questo bestione, da non credere ma è di 1,02A che a 13,16V fanno esattamente 13,42Watt !!!! Il mio inverter cinesone switching consumava in stanby circa 1,5A a 26V, ovvero quasi 40W! Ottimo risultato quindi fin ora!

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4422_800x600.JPG

Saluti a tutti Kekko!!



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 16/01/2014 22:36:28

non ho parole ..... un bel pezzo di trasformatore e con un consumo ridicolo .....



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 17/01/2014 00:42:50

Bel bestione O__O Ronza molto o è silenzioso?



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 17/01/2014 00:56:53

Adesso più che altro russa, è notte!
...Ancora non lo so, così a vuoto non faceva un fiato, appena ho un attimo lo metto un po' sotto stress e vediamo che dice, ma con la lamiera così fina (0,35 mm) in genere non fanno rumore.



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3448

Stato:



Inviato il: 17/01/2014 01:50:54

Bella bestia!
Se ronzerà dovrai farlo resinare.. a volte non sono i lamierini ma tutto il blocco dell'avvolgimento se non è ben aderente al nucleo.
Non mi sembra questo il caso



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 17/01/2014 03:25:28

Sisi è resinato infatti, è stato immerso nella resina per trasformatori e fatto scolare, nella prima foto, sotto alla moneta si intravede la resina che è rimasta accumulata sulla cartoccia... l'odore ha preso tutta la stanza ormai, perchè non è ancora ben asciutto. Dici di resinarlo in modo più pesante, tipo una bella colata densa? Forse però come è ora, con una leggera patina, dissipa meglio il calore...



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 17/01/2014 09:23:12

Prima testalo se va bene non ha senso mettere altra roba.. penso che gli artigiani non si sarebbero confusi per 10 grammi di resina con quel che è costato



nik5566
Watt


Gruppo:Utente
Messaggi:52

Stato:



Inviato il: 17/01/2014 09:49:17

buongiorno ragazzi io ho un inverter italiano marca agf modello ist 1,5 è un inverter a trasformatore di produzione italiana, purtroppo non funziona, la mia intenzione e modificare in parte l elettronica e interfacciarlo con la schedina inserisco tanto per cominciare il pdf delle specifiche (min 400va max)2000va)tanto per cominciare vorrei capire che tipo di trasformatore ha e lungo 15cm.sono graditi suggerimenti non sono molto esperto di trasformatori, a breve inserirò le foto

LinkDownload



alexamma

Avatar
MegaWatt


Gruppo:Utente
Messaggi:482

Stato:



Inviato il: 17/01/2014 10:59:47

ALLA FACCIA DEL TRASFORMATOREBELLO E MASSICCIO PROMETTE BENE.



---------------
l'acqua è poca e la papera non galleggia



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 17/01/2014 18:44:07

Scusate la domanda scema O_O Ma perchè c'è un uscita 230 e una 240?

Poi un altra cosa, mettere questo bestione accanto a tutta quell'elettronica non c'è rischio friggere tutto? E' il caso di schermare? ( mumetal? )



Modificato da leonof - 17/01/2014, 18:49:24
