Impianto Fotovoltaico ad Isola "eliafino"

Ecco il mio impiantino fotovoltaico, ancora in fase di completamento...
... questo progetto è iniziato per gioco, con 2 pannelli fotovoltaici da 100Wp policristallini vinti ad un'asta a marzo 2012.
Poi con grande soddisfazione è cresciuto step-by-step.


Pannelli Fotovoltaici
http://www.energialternativa.info/public/newforum/ForumEA/2014-01-10-804b.jpg

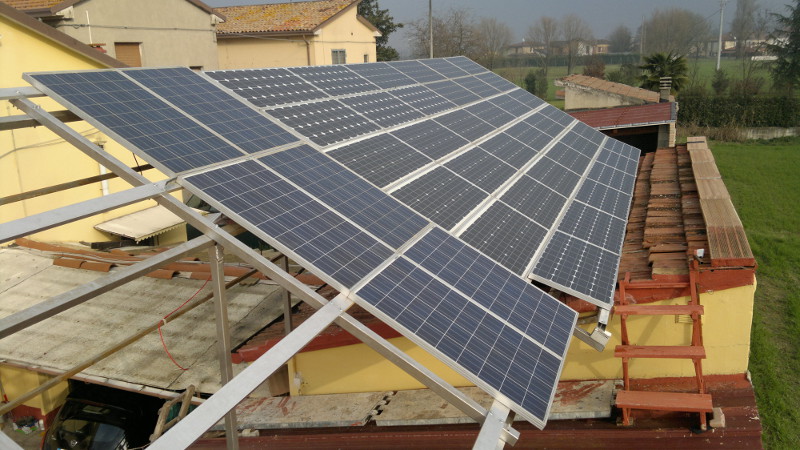

L'impianto è composto da 48 pannelli da 100Wp, 36 monocristallini e 12 policristallini. Per un totale di 4800Wp
Sono connessi in serie da 6, per un totale di 8 paralleli.
Il progetto finale prevede di avere 36 pannelli mono e 36 poli, collegati a 2 regolatori di carica parallelati.
I pannelli sono orientati verso sud-sud/est con un'inclinazione di 30°


Quadretto Fotovoltaico
Work in progress
http://www.energialternativa.info/public/newforum/ForumEA/quadretto.jpg

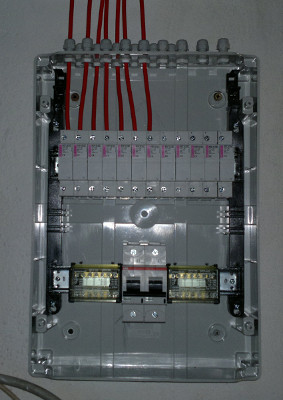

Ho predisposto una calata da 4mmq di FG21M21 per il positivo di ogni serie di pannelli e un paio di calate da 6mmq di FG21M21 per i negativi.
Nel quadretto si arriva ai fusibili da 10A, dimensionati a quasi il doppio della corrente di picco dei pannelli.
Si prosegue nell'interruttore magnetotermico da 63A e 240V in dc.
Il progetto finale prevede anche uno scaricatore di sovracorrenti.


Regolatore di Carica
http://www.energialternativa.info/public/newforum/ForumEA/regolatore_1.jpg

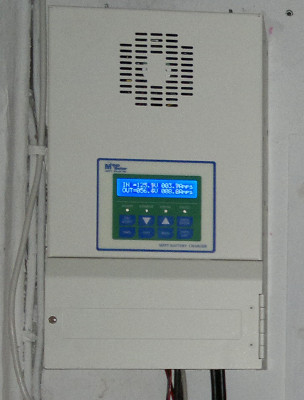

Si arriva al regolatore di carica PCM-8048 della MPP Solar di Taiwan.
Ottimo regolatore da 80A per massimo 5400Wp di pannelli, parallelabile e con uscita modbus rs-485.
Per la sezione MPPT, ho impostato l'algoritmo "Hold Input Voltage", settando la tensione sulla tensione nominale della mia serie di pannelli, in estate 90-95V, in inverno 105V. Discussione relativa.


Inverter UPS
http://www.energialternativa.info/public/newforum/ForumEA/inverter_1.jpg

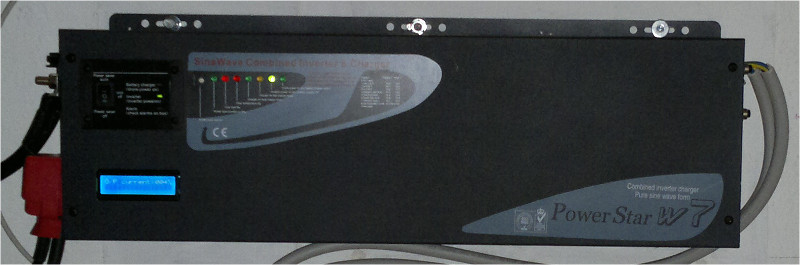

Come inverter ho questo PowerStar da 6kW/18kW a 48V, robusto, ma con un alto autoconsumo.
Già tirato a 9kW per qualche minuto senza il minimo problema.


Banco batterie
http://www.energialternativa.info/public/newforum/ForumEA/batteriab_1.jpg

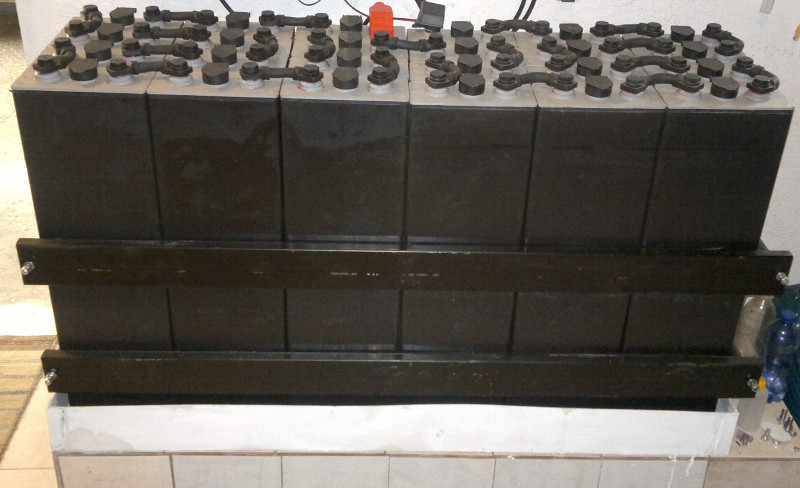

L'accumulo è affidato a 24 elementi da 2V e 560Ah C5 della SAF Italia.
Sono batterie da trazione pesante con piastre positive tubolari corazzate.


Monitoraggio e pagina Web
http://www.energialternativa.info/public/newforum/ForumEA/L/home.jpg

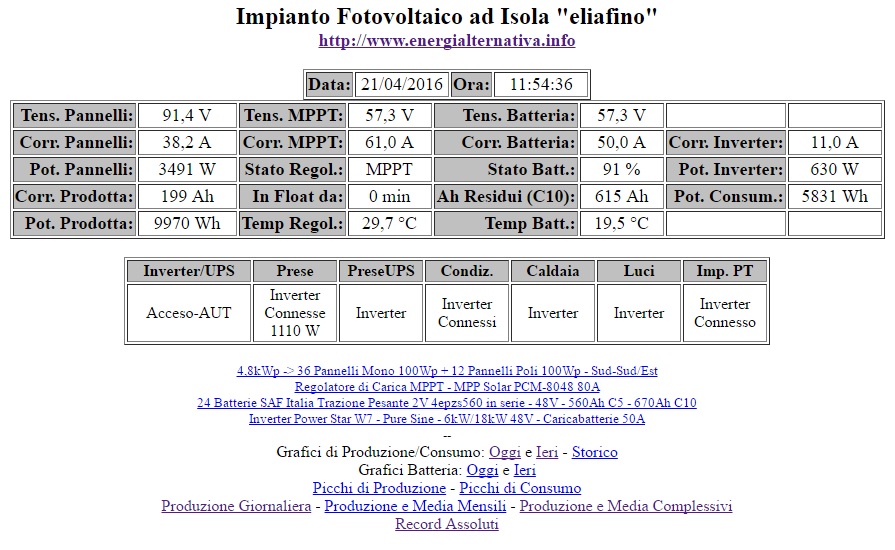

Ed eccoci al monitoraggio e alle statistiche.
Grazie ad un adattatore rs485<->usb, ho connesso un PC al regolatore di carica.
Da qui il computer legge i dati ogni 2 secondi, li inserisce in un database MySQL e li rende visibili online all'indirizzo internet http://pv.eliafino.it
Vengono poi creati grafici e statistiche di produzione.
Un ringraziamento speciale a mio cugino "Realtebo" per la pazienza e le lezioni di php e MySQL... ne ero completamente a digiuno!!!


Quadretto di Distribuzione
Work in progress
http://www.energialternativa.info/public/newforum/ForumEA/2014-01-14-807b.jpg

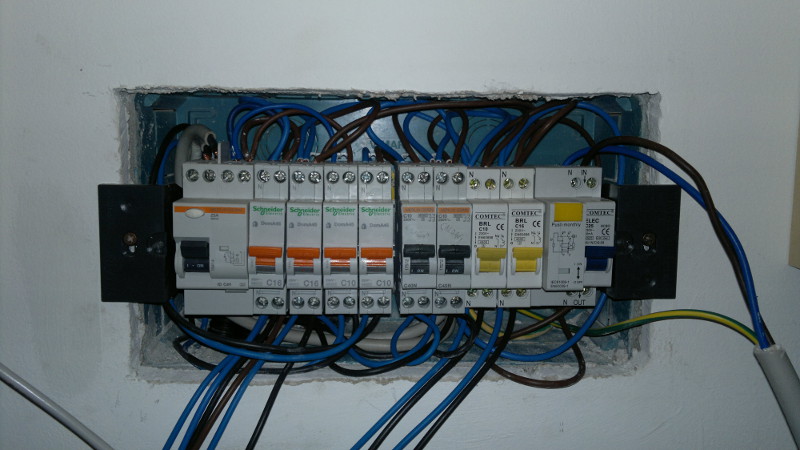

Qui il dettaglio del quadretto di distribuzione in casa.
A sinistra la parte ENEL e a destra la parte Che arriva dall'inverter


Scheda gestione scambi e varie
Work in progress
http://www.energialternativa.info/public/newforum/ForumEA/2014-01-14-805b.jpg

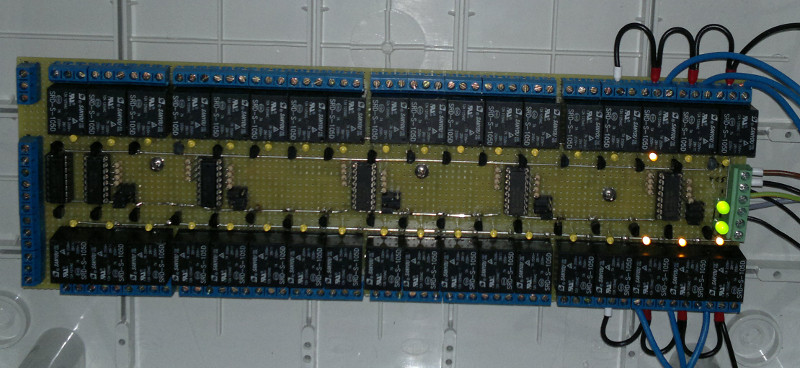

Questa è la scheda I2C che si occupa degli scambi.
Un apposito script in linux tiene conto della produzione media, della percentuale batteria, dell'ora e dell'assorbimento istantaneo per spostare indipendentemente prese ups, prese normali, condizionatori, da enel a inverter e viceversa. Si occupa anche di passare l'inverter in bypass alla soglia % batteria preimpostata. Ritornerà sotto inverter quando si raggiungerà una produzione preimpostata di produzione media e di % batteria.
Per lo scambio di prese e condizionatori, utilizzo 2 ulteriori relé di potenza da 25A, uno stacca il carico per 2-5 secondi, mentre l'altro si occupa di scambiare l'alimentazione, da enel a inverter e viceversa, sotto il relativo magnetotermico.
Ad ogni scambio vengo avvisato tramite messaggio Whatsapp Telegram!
Ora con telegram ho anche la possibilità di controllare l'impianto con dei semplici messaggi inviati. Inviando ad esempio il messaggio "Impianto enel", il pc mi fa il passaggio dell'inverter in stand-by.

La stessa scheda si occupa di accendere/spegnere le luci in ogni stanza, di aprire cancello e cancelletto nella mia abitazione, sia da pagina web, sia attraverso uno squillo ad un numero telefonico prestabilito.
La scheda monta 6 pcf8574, usando 32 uscite per comandare i relè sulla scheda e con 12 ingressi liberi in morsettiera.
Il bus I2C della scheda è collegato alla porta vga del computer usato per il monitoraggio.





Un grazie sentito a tutti quelli che su questo forum mi hanno seguito e aiutato nella realizzazione di tutto ciò!!! ElettroshockNow, Calcola, Luca450MHz, sostenibile, ecologix1971, e tutti gli atri

P.s. Spero di trovare il tempo per aggiornare il post man mano che proseguirò i "Work in progress"!!!



Modificato da eliafino - 21/04/2016, 16:48:34


---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-...



Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 18/02/2014 11:56:08

Grazie per aver condiviso la bellezza del tuo impianto con noi!
Davvero mostri di avere grandi doti in vari campi per questa realizzazione! Elettronica, informatica, manuale, organizzativa, ecc..
Quindi il tuo script bash comunica attraverso protocollo I2C con la scheda, e hai una tabella indirizzo I2C relè per comandarli singolarmente? Mi stavo documentando un pochino su questo vecchio ma efficace protocollo! E l'idea è molto bella



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



eliafino

Avatar
GigaWatt


MODERATORE
Msg:1419

Stato:



Inviato il: 18/02/2014 12:11:01

Grazie ancora Luca

ecco lo script che uso per controllare i relé, lo uso così:
rele 1 ON oppure rele 1 OFF o anche rele 1 PUSH
a seconda del rele che voglio controllare e se lo devo accendere, spegnere o se devo solo simulare un pulsante.
Va anche a scrivere lo stato del rele su un database MySQL.

Basta installare su linux il modulo i2c-dev e collegarlo alla vga o dvi o hdmi del proprio computer seguendo questa guida.



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-...



Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 18/02/2014 12:28:34

Molto interessante l'indirizzamento dei pcf8574, e le modalità di lettura/scrittura..
Il limite di questo protocollo è dovuto alle distanze mi sembra di aver capito.. immagino la scheda sia vicino al pc, e quindi tutti i cavi delle varie illuminazioni per esempio li hai dovuti portare dove c'è la scheda stessa.. Chissà se esiste un modo per poter posizionare i chip di controllo anche a distanze notevoli e dislocarli in varie parti della case, insieme ai vari relè di controllo.. mi documento, mi interessa questa cosa!



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



alexamma

Avatar
MegaWatt


Utente
Msg:482

Stato:



Inviato il: 18/02/2014 13:27:46

Bello e realizzato bene,complimenti anche da parte mia.



---------------
l'acqua è poca e la papera non galleggia




ElettroshockNow

Avatar
GigaWatt


Utente
Msg:4656

Stato:



Inviato il: 18/02/2014 13:56:19

W la condivisione
Cavolo è un capolavoro ...
Soluzioni fantastiche e realizzazione altrettanto professionale , sei forte.
Avere la possibilità di gestire così tante uscite ed entrate mi fa' pensare che vuoi raggiungere il massimo dell'efficienza , sfruttando al massimo e con il massimo rispetto il tuo fantastico impianto.
Complimenti .....

PS: usare l'i2c della scheda video è una genialata .... GRAZIEEEEEEEEE



eliafino

Avatar
GigaWatt


MODERATORE
Msg:1419

Stato:



Inviato il: 18/02/2014 14:55:59

Grazie a tutti ragazzi

@Luca450Mhz
Già, ho riciclato un cavo vga, sarà lungo un paio di metri massimo.
L'i2c è pensato più per rimanere su una unica scheda, non tanto per fare distanze...
Ho tutta l'illuminazione di casa a faretti led, li accendo con relé passo passo, ma almeno un filo deve arrivare ai vari relé passo passo sparsi per casa...

@ElettroshockNow
Pensa che non ha neanche la scheda video, uso un processore intel G2030 con grafica integrata da 50 euro



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-...



Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 18/02/2014 15:42:55

Io pure mi son fatto fare l'impianto dell'illuminazione tutta con relè passo passo, proprio per integrare dopo un sistema di domotica. I relè sono tutti comandati a 24V. Cmq mi hai dato ottimi spunti.. vedo cosa posso fare anche io!
L'idea della scheda video e I2C è grandissima! Unico neo il consumo del PC che deve sempre stare acceso.. e poco che consuma almeno un 90/100Wh penso li beva solo lui



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 18/02/2014 15:49:09

Elia, complimenti hai superato ogni mia immaginazione, ottima realizzazione. Penso che qui un po' rosichiamo tutti. Ancora complimenti.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



eliafino

Avatar
GigaWatt


MODERATORE
Msg:1419

Stato:



Inviato il: 18/02/2014 15:58:43

@Luca450Mhz
Il processore Pentium G2030 arriva a consumare sotto carico 55W, il PC lavora all' 1% di CPU, consuma da un minimo di 20W a circa 35W... quindi in un giorno siamo su 480-840Wh.

@calcola
grazie anche a te... ma ne manca ancora per essere completo e a regola d'arte Il tempo è tiranno!!! E i soldi mancano sempre...



Modificato da eliafino - 18/02/2014, 17:03:15


---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-...



Prius2008

Avatar
MegaWatt


Utente
Msg:439

Stato:



Inviato il: 18/02/2014 17:36:23

I miei complimenti .....Fantastico



---------------
8 kwp di pannelli disposti a sud con inclinazione di 41 gradi. 3kw di pannelli a sud inclinazione 25...



calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 18/02/2014 19:14:14

Elia, se linux per te va bene, usa un raspberry o una marsboard, per quei lavori vanno più che bene e consumano quasi niente, con un piccolo dc-dc down da 3A lo alimenti a 5V direttamente dalle batterie.

PS: il raspberry e similari funzionano meglio senza interfaccia grafica, via ssh o da terminale.



Modificato da calcola - 18/02/2014, 19:17:56


---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



emanuele78
Watt


Utente
Msg:70

Stato:



Inviato il: 19/02/2014 09:49:52

Ciao Elia
Complimenti ancora per l'impianto .
Almeno un paio di volte al giorno "sbircio" la tua pagina web per fare un confronto col mio impianto e sembra che geograficamente come produzione te sia in africa ed io al polo nord .
La cosa che fa rimanere veramente stupito e' la conversione che riesce a fare il tuo regolatore di carica cioè la differenza di A tra ingresso ed uscita credo sia quello che riesce a caricarti le batterie al 100> anche in inverno.
Adesso gestione e strutturazione a parte tutto ottimamente fatto , ti volevo chiedere se avessi messo un PWM con pannelli a 60 celle credi che saresti riuscito ad ottenere gli stessi risultati in inverno ?
Grazie



eliafino

Avatar
GigaWatt


MODERATORE
Msg:1419

Stato:



Inviato il: 19/02/2014 10:46:56

@calcola
già provato con raspberry e con beagleboard, purtroppo non hanno abbastanza capacità di calcolo per leggere i dati, inserirli in DB, estrarli per una pagina web e generare i grafici...

@emanuele78
grazie
sì, sono molto contento di questo regolatore... perde poco nella conversione.
Difficile che un pwm arrivi dove arriva questo, tira veramente il massimo, con un pwm tagli a priori la potenza... secondo me è d'obbligo sempre un mppt, sia con il sole sia con le nuvole.

P.s. sono in Emilia



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-...



bj40
KiloWatt


Utente
Msg:102

Stato:



Inviato il: 19/02/2014 10:48:43

Bel lavoro Elia, complimenti



---------------
