Eolico
Eolico didattico

VISUALIZZA L'ALBUM


FinePagina

righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 31/03/2015 19:32:57

Si avvicina la primavera e in un bel fine settimana soleggiato ci si pu organizzare per trascorrere una giornata con i nostri figli e cogliere l'occasione di fare un p di didattica su come trasformare la forza del vento in energia.

Allego in calce un file in pdf, purtroppo in inglese, dove ci sono le foto che valgono pi di mille parole.



Scarica allegato

wind_basicpvcwindturbine.pdf ( Numero download: 452 )



---------------
Chi non si indebita fa la rabbia degli usurai








righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 31/03/2015 19:41:54

Lo stesso progettino l'ho replicato tempo f con risultati soddisfacenti.

Lo spunto per iniziare arrivato da un piccolo motore dc da 12 V.
Per poterlo utilizzare per caricare delle batterie stilo tipo AA e AAA da 1,2 V ho applicato un piccolo moltiplicatore di giri acquistabile in qualsiasi negozio di modellismo per pochi

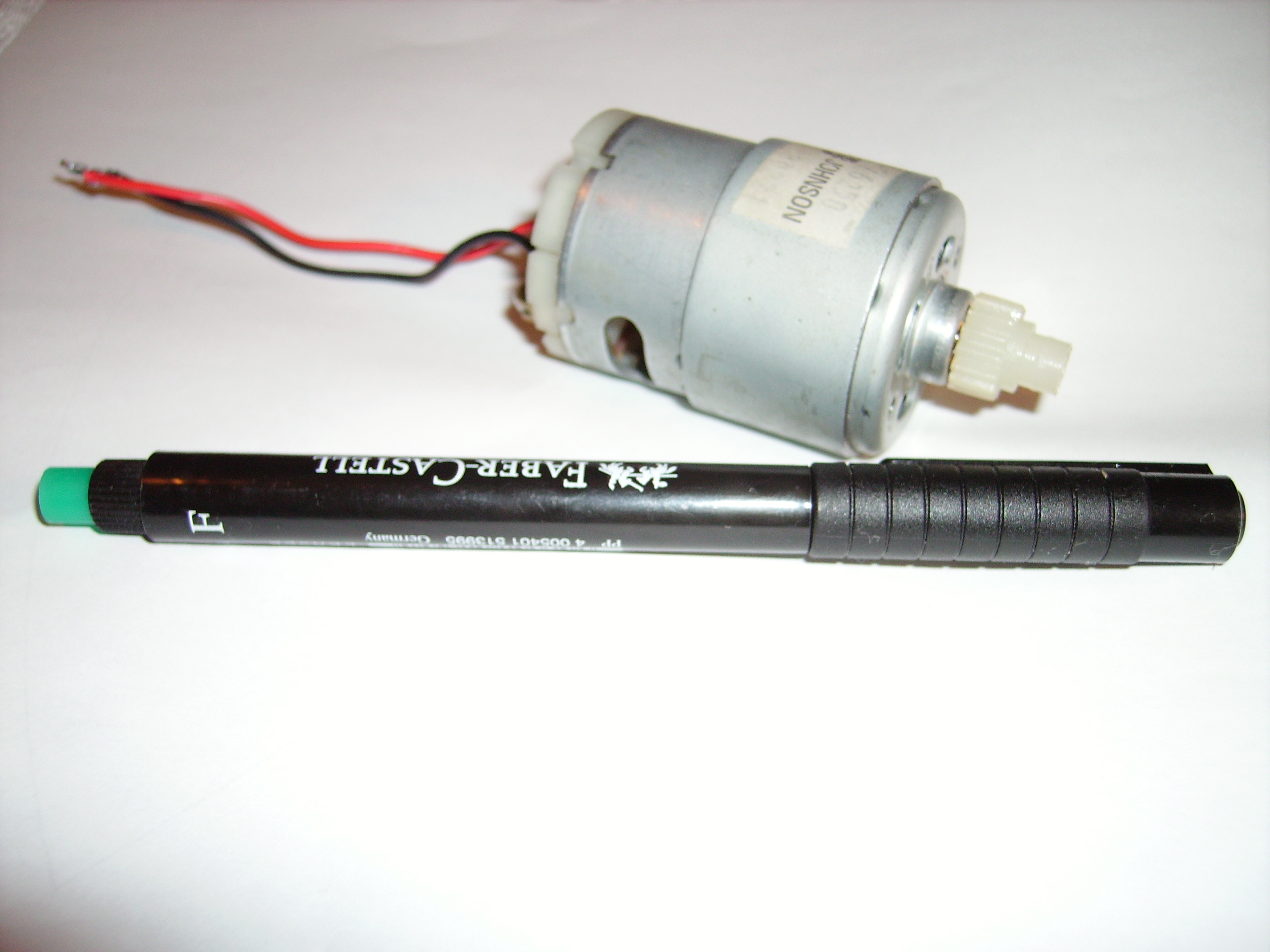

Il motore dc
http://www.energialternativa.info/public/newforum/ForumEA/D/pict0468.jpg

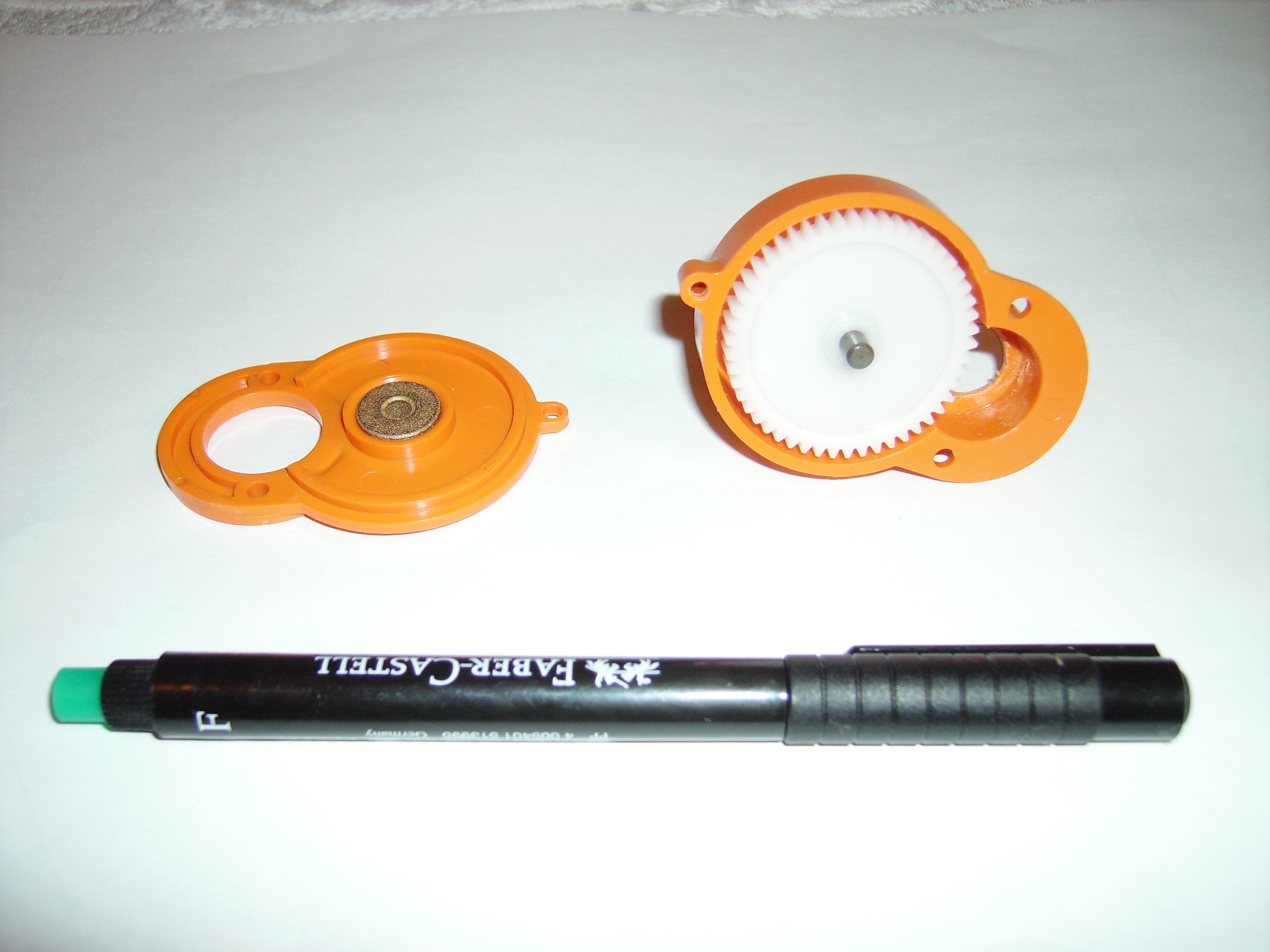

La moltiplica miniaturizzata:

http://www.energialternativa.info/public/newforum/ForumEA/D/pict0469.jpg

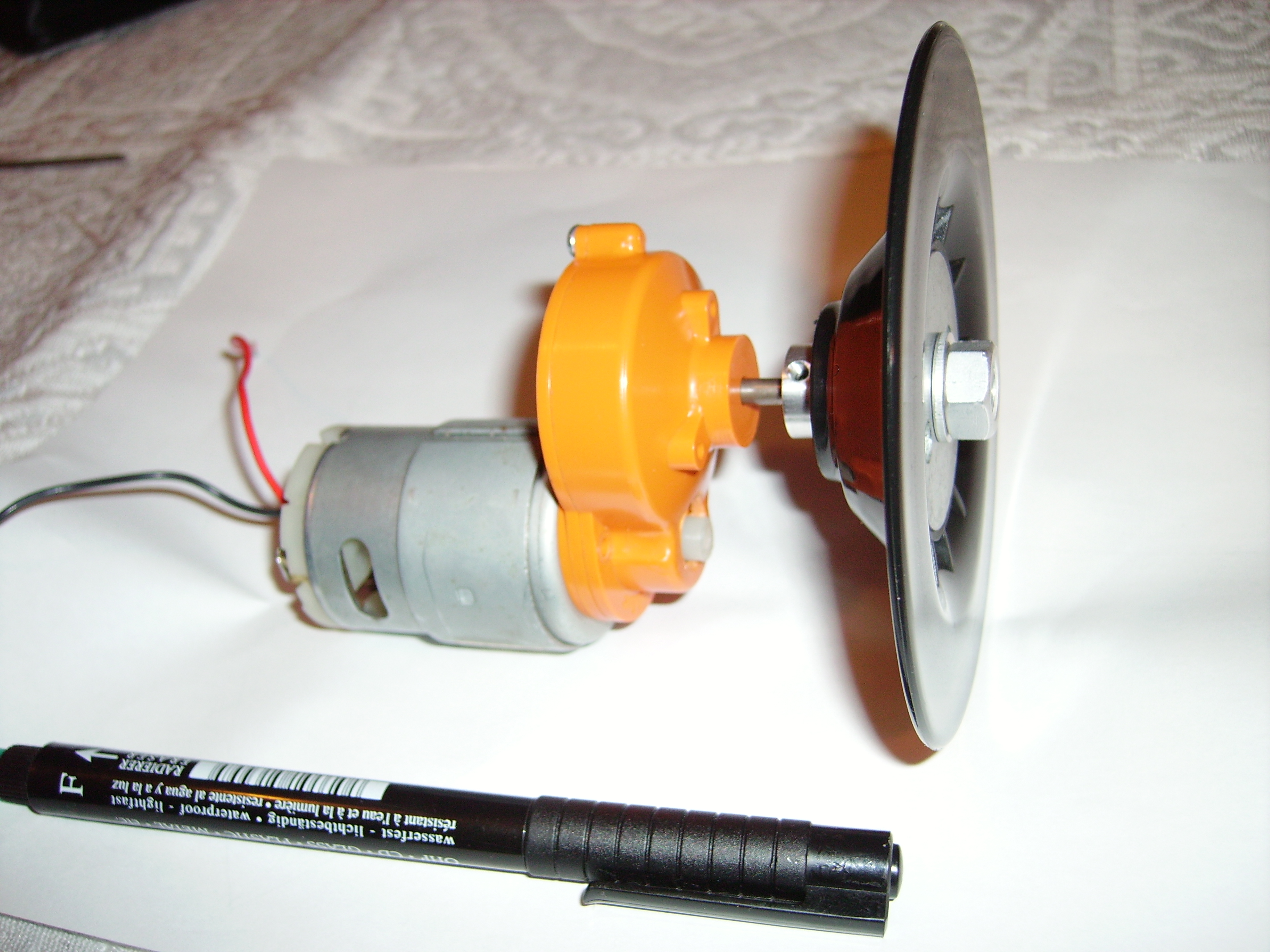

Le parti assemblate:

http://www.energialternativa.info/public/newforum/ForumEA/D/pict0472.jpg



---------------
Chi non si indebita fa la rabbia degli usurai








righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 31/03/2015 19:48:00

Poi bastato procurarsi dei tubi in pvc, i pi economici ovviamente, e assemblare il tutto con dei profili in pvc ricavati da tubo del diametro di 100 mm.

Durante la fase di realizzazione ho sostituito il supporte per le pale con uno pi robusto. Materiale che si trova facilmente in qualsiasi negozio di ferramenta.

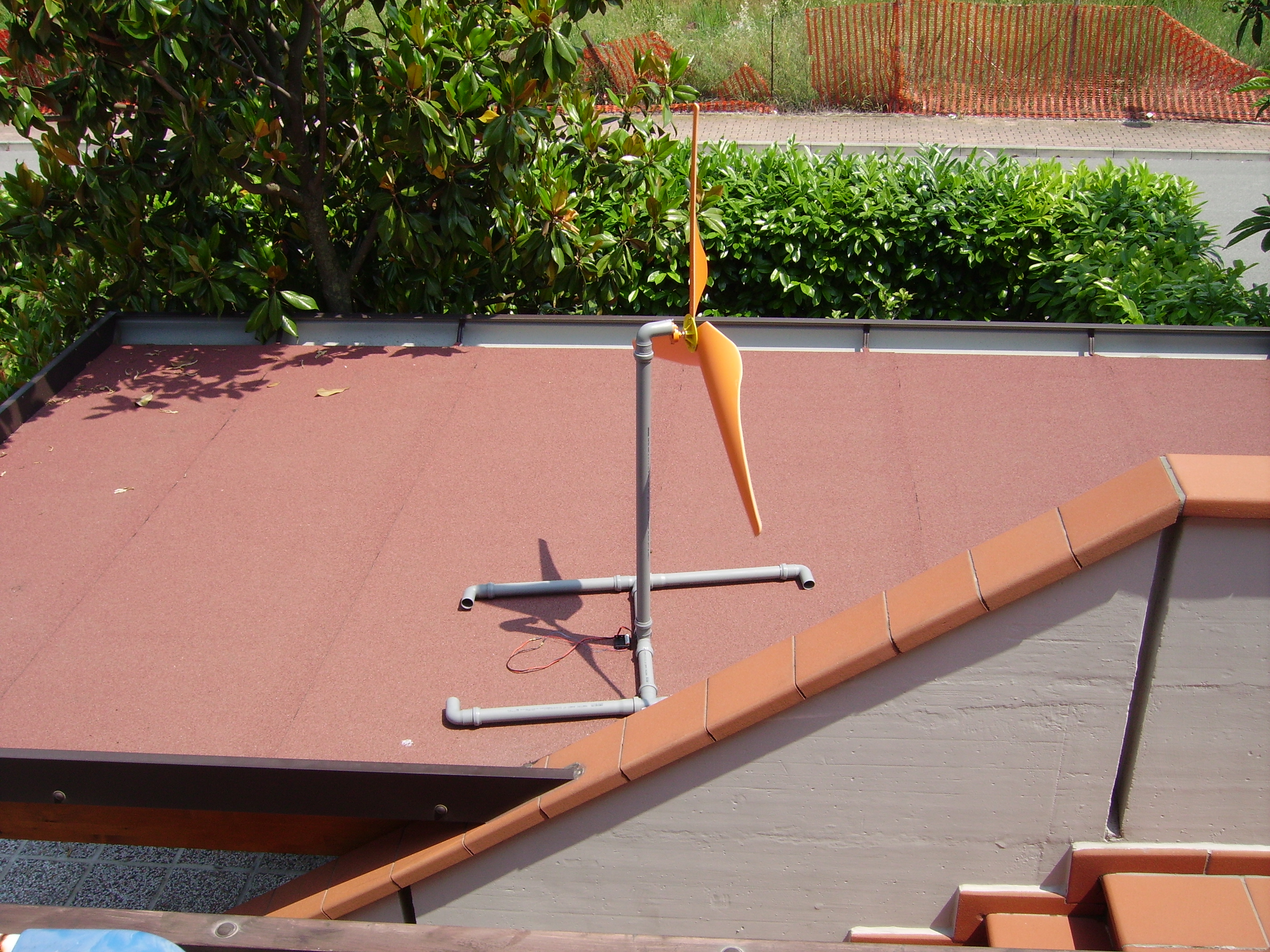

L'assemblaggio completo:

http://www.energialternativa.info/public/newforum/ForumEA/D/pict0622.jpg

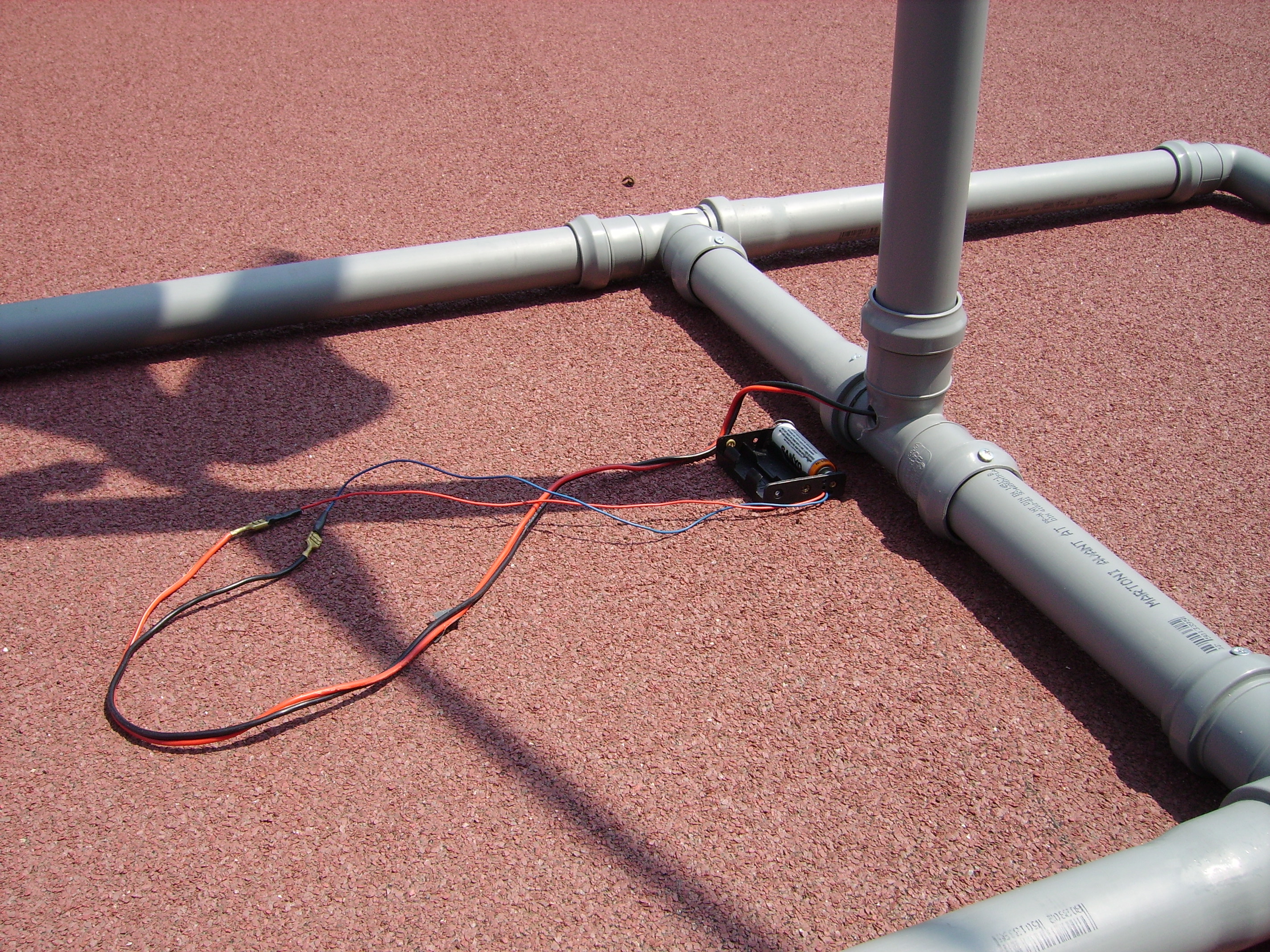

un dettaglio dei cavetti che arrivano alla batteria stilo, il diodo di blocco situato all'interno della struttura in pvc vicino al piedino del motore dc.

http://www.energialternativa.info/public/newforum/ForumEA/D/pict0623.jpg

Buone realizzazioni a tutti



---------------
Chi non si indebita fa la rabbia degli usurai








riccardo 11

Avatar
MegaWatt


Utente
Msg:501

Stato:



Inviato il: 15/07/2015 12:44:16

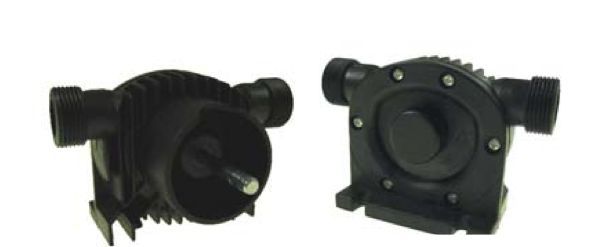

SAlve a tutti scusate se scrivo qui ma non riesco ad aprire un nuovo argomento.... Cmq volevo sapere se era possibile far girare con l'eolico questo circolatore/pompa che di solito azionata con il trapano mi serve per far circolare l'acqua nel mio laghetto.....
Grazie a tutti Riccardo 11



Immagine Allegata: Circolatore.JPG

ForumEA/F/Circolatore.JPG



---------------





righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 15/07/2015 20:46:59

Ciao riccardo,

se progettato per essere azionato dal trapano di sicuro per garantire la portata d'acqua adeguata deve ruotare a molti giri.

Il trapano quando azionato quanto sforza?



---------------
Chi non si indebita fa la rabbia degli usurai








riccardo 11

Avatar
MegaWatt


Utente
Msg:501

Stato:



Inviato il: 16/07/2015 08:28:13

ciao innanzitutto grazie per la risposta.... ho letto xch ancora non ho questo articolo cmq nella descrizione c' scritto che la velocit d'uso deve essere 300-1500 giri con una portata di 15 L/min che la portata massima, non credo che lo sforzo sia eccessivo ma prima di trafficare volevo sapere se era possibile
Grazie Riccardo 11



---------------





righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 17/07/2015 19:23:24

Dalle caratteristiche che mi esponi la vedo dura.
Si parte da un minimo di 300 rpm a salire.

Un generatore eolico di solito a 300 rpm sta gi quasi al massimo dei giri che corrisponde ad un vento abbastanza forte.

Una soluzione alternativa collegare la pompetta ad un motore elettrico in CC con pannellino solare e regolatore e azionarlo all'occorrenza.



---------------
Chi non si indebita fa la rabbia degli usurai
