Turbina verticale LENZ... con la volvola?!?! ,Potrebbe funzionare?

VISUALIZZA L'ALBUM

Pag: (6)   1   [2]   3   4   5   6    (Ultimo)


FinePagina

righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 09/03/2017 22:56:58

Molto vintage la bobinatrice, l'importante che faccia il suo lavoro.

Per la dogana non saprei dirti. Tieni sotto mano la ricevuta del pagamento e la movimentazione della carta di credito nel caso in cui ti chiedano di mostrare quanto hai pagato i magneti.

Fino lo scorso anno per importi fino ai 100€ manco si sporcavano le mani, ora che stanno alla canna del gas.... controllano tutto.

Per le batterie sicuramente ci saranno altre occasioni



---------------
Chi non si indebita fa la rabbia degli usurai








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 21/03/2017 11:36:23

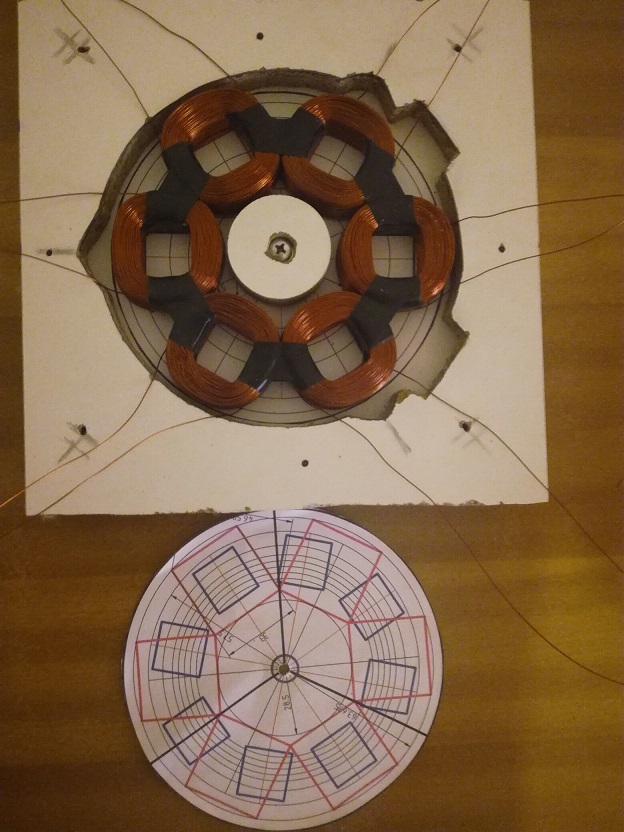

Ho cambiato un po la rotta... visto che avevo 32 magneti 20x20x5, il modellino per le prove avrà pure il test con un alternatore attaccato. Cosi faccio un po le ossa per l'altro grande in attesa. Ammazza, 600 spire con filo da 0,5mm girando con l'avvitatore a 1200 RPM tirava fuori 18V a bobina con un rotore. Lo so, non arriverà mai a lavorare a quella velocità, vedrò cosa ne uscirà fuori con i dischi montati. A ciò che dice il programmino di Bolle, circa 6W a 120 RPM. (con rendimento presunto a 65%) Vedremo...



Immagine Allegata: statore.jpg

ForumEA/Q/statore.jpg


Scarica allegato




---------------
Upssssss...








righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 21/03/2017 23:04:55

Complimenti per la realizzazione.

Anche se credi di non ottenere risultati importanti e sempre grande la soddisfazione di vedere una propria creazione funzionare.
Vai alla grande



---------------
Chi non si indebita fa la rabbia degli usurai








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 16:07:02

CITAZIONE (righetz, 21/03/2017 23:04:55 ) Discussione.php?214475&2#MSG17


Anche se credi di non ottenere risultati importanti...

Il primo impatto:

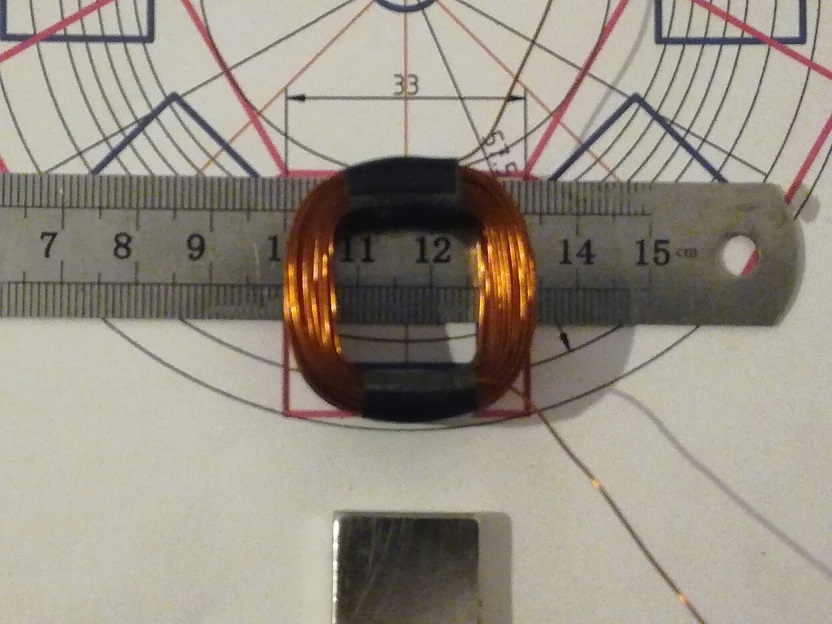

1) Avevo calcolato per un altezza di 15mm e 33mm di ingombro totale della bobina per le calamite 20X20mm, un numero massimo (teorico) di 390 spire con filo da 0,5 mm di spesore. Sapendo che con la bobinatrice manuale non otterrai mai il massimo, mi sono limitato con la prima bobina di prova a 270 spire. Infatti, misurando poi, arrivavo a 33mm ai bordi laterali, però la diagonale mi permetteva di andare oltre, riuscendo ad arrivare per lo statore alla fine a ben 600 spire! Se avrei saputo questo, avrei utilizzato filo da 0,8 mm... che non avevo ieri. Pazienza, cosi si impara.

2) La resina utilizzata pare che ci metterà una settimana prima che indurisce... speriamo bene.

Mi sono "permesso" di inserire al centro delle bobine una lamella con spesero di 0,5mm (12mmX18mm) per aumentare la FEM visto che le calamite non sono un gran'che (sovrapposte 2 calamite N42 20X20X5) con 8 poli a 2 dischi. (polvere o limatura di ferro nella resina, faccio prima sperimentare agli altri )



Immagine Allegata: 33mm.jpg

ForumEA/Q/33mm.jpg


Scarica allegato

statore con lamella riempimento resina.jpg ( Numero download: 123 )



Modificato da voltout - 22/03/2017, 16:52:45


---------------
Upssssss...








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 16:37:03

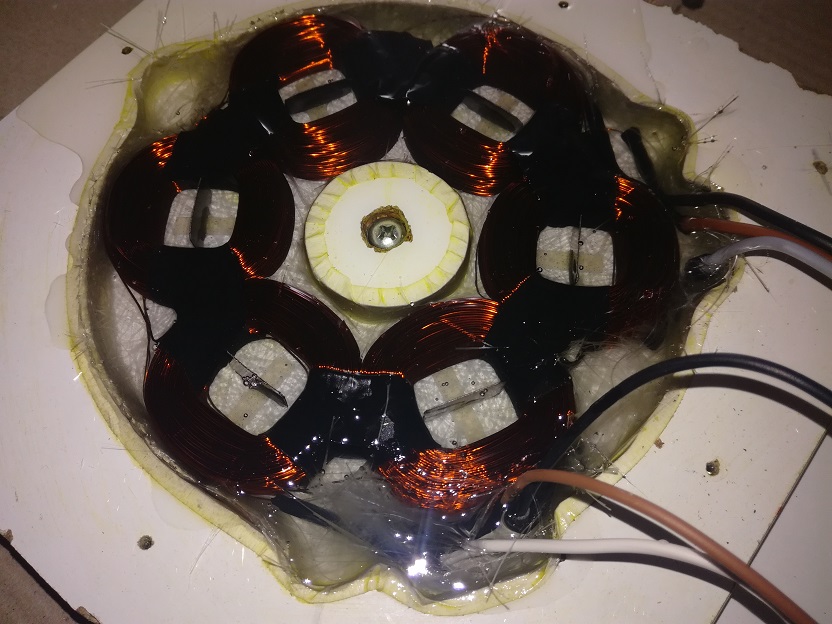

lamella



Immagine Allegata: statore con lamella riempimento resina.jpg

ForumEA/Q/statore con lamella riempimento resina_1.jpg



---------------
Upssssss...








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 16:38:10

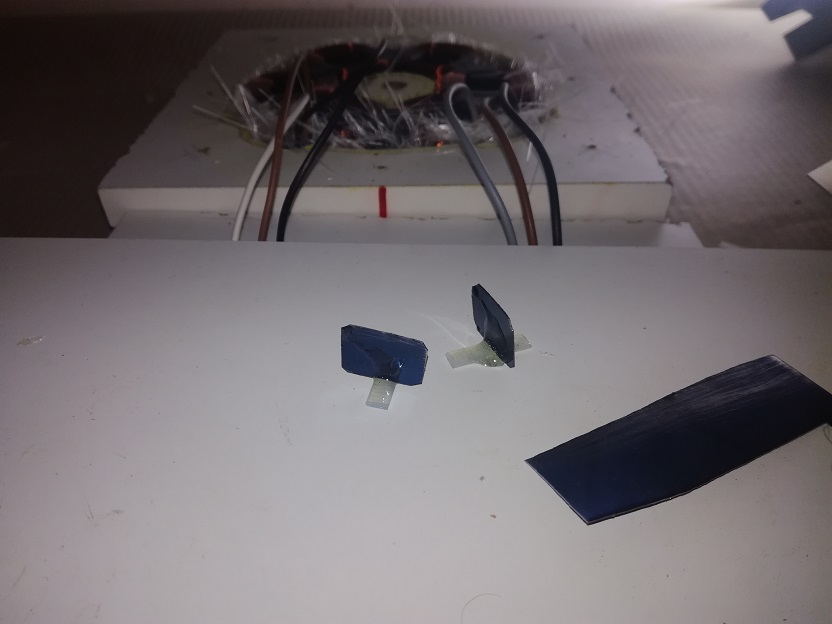

lamella statore



Immagine Allegata: 1 lamella05x12x18 a bobina.jpg

ForumEA/Q/1 lamella05x12x18 a bobina_2.jpg



---------------
Upssssss...








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 16:48:21

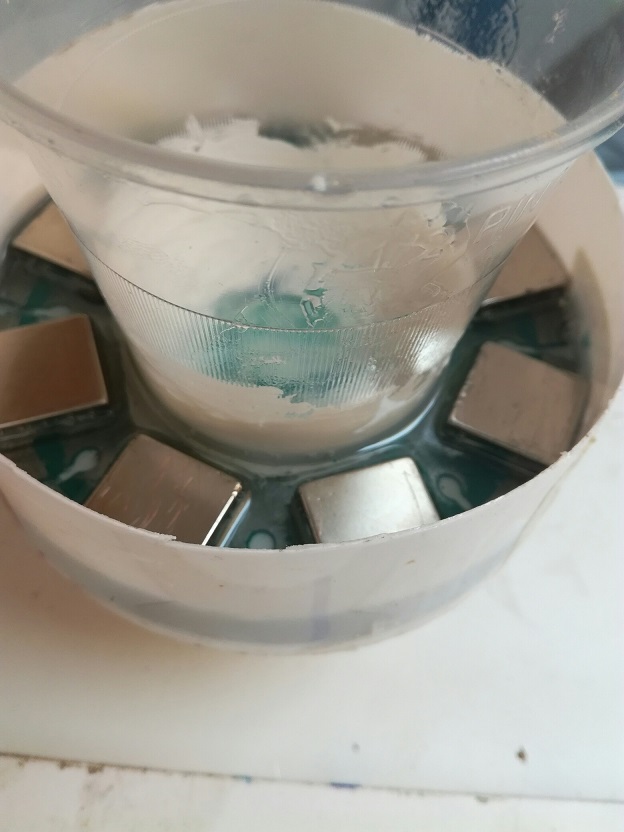

resina alle calamite del rotore



Immagine Allegata: rotore resina.jpg

ForumEA/Q/rotore resina.jpg



---------------
Upssssss...








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 16:57:29

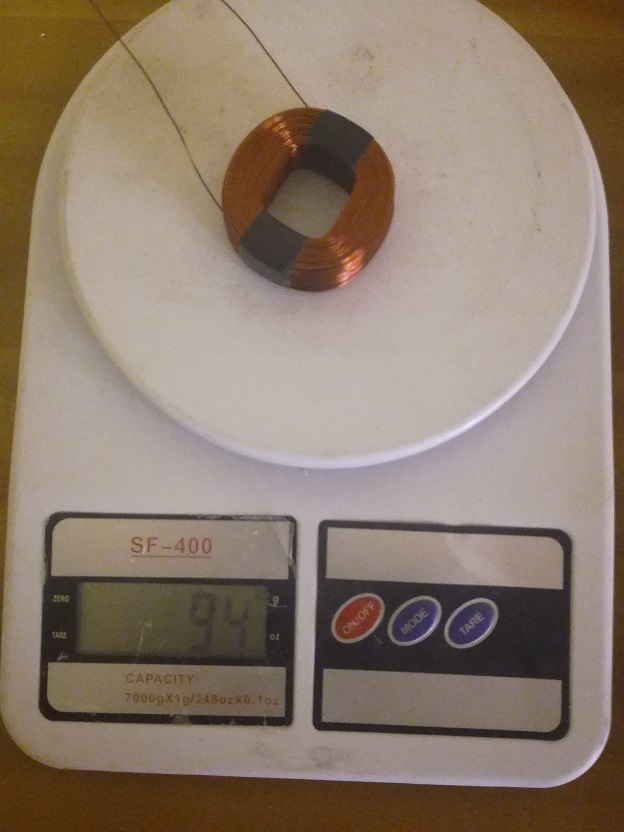

peso bobina h15mm con 600 spire, rame 0,5mm



Immagine Allegata: peso bobina 600 spire 05mm rame.jpg

ForumEA/Q/peso bobina 600 spire 05mm rame.jpg



---------------
Upssssss...








Cortocircuito

Avatar
Watt


Utente
Msg:25

Stato:



Inviato il: 22/03/2017 19:20:38

Bel lavoro, vedrai che l'impegno sarà premiato, ma toglimi una curiosità, le 6 bobine come le colleghi esattamente?

Tempo fa progettai uno statore in ertalon con fori a incasso circolari fresati non passanti, restava 1 mm. di ertalon dal lato dei magneti, non l'ho realizzato perchè sono passato oltre, ma credo sarebbe comodo, in quanto non crea problemi e spessori supelflui come le colate di resina. Pensavo di montarci 12 bobine con nucleo D 30 H 15 mm. 400 spire 0,8 mm.

Era un progetto a doppio statore contrapposto, rotore centrale, il tutto altezza 50 mm e diametro 200 mm. forse un idea pazza, ma divertente



---------------
Non so quello dico, sono so di cosa parlo, è inutile che parlo.

http://cnt.rm.ingv.it/ <...



inventoreinerba
GigaWatt


Utente
Msg:3680

Stato:



Inviato il: 22/03/2017 19:26:35

Non potresti lasciare aperta una cavità al centro della bobina?
in questo modo potresti provare diversi nuclei di ferro, grandi e piccoli,e magari anche in ferrite.



righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 22/03/2017 19:27:41


CITAZIONE

resina utilizzata pare che ci metterà una settimana prima che indurisce... speriamo bene.


Sembra poliestere catalizzata al 2 %, ho indovinato?



---------------
Chi non si indebita fa la rabbia degli usurai








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 21:56:26

CITAZIONE (Cortocircuito, 22/03/2017 19:20:38 ) Discussione.php?214475&2#MSG25

...ma toglimi una curiosità, le 6 bobine come le colleghi esattamente?
Nel mio caso, (a 6 bobine) ho messo in serie la prima con la quarta, la seconda con la quinta e la terza con la sesta. Ho preferito tirare fuori tutti i 6 fili per decidere in seguito se mettere a stella o a triangolo lo statore, anzi... vorrei fare un aggeggio che cambia in automatico in base alla velocità della turbina o alla potenza d'uscita, ma... è ancora lunga la strada.



Modificato da voltout - 22/03/2017, 22:37:15


---------------
Upssssss...








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 22:14:44

CITAZIONE (inventoreinerba, 22/03/2017 19:26:35 ) Discussione.php?214475&2#MSG26

Non potresti lasciare aperta una cavità al centro della bobina?
in questo modo potresti provare diversi nuclei di ferro, grandi e piccoli,e magari anche in ferrite.


Gli effetti che hanno i nuclei in ferro sullo statore, lo conosco (credo.) e va bene aumentare la FEM, ma esagerando con la quantità di materiale ferromagnetico dentro alle bobine, "inchioda" il rotore e genera calore per via della legge di Faradai. (corregimi se sbaglio rigetz). Sono stati sperimentati già da più di qualcuno qui sul forum (righetz compreso). Nel mio caso, spero che non si verifica il riscaldamento, vista la superficie piccolina esposta lungo il flusso da un magnete al altro opposto. E comunque, per verificare l'aumento della FEM, posso sempre avvitare dopo delle vite e frullinare al pari dello statore anche dopo...



Modificato da voltout - 22/03/2017, 22:39:02


---------------
Upssssss...








voltout

Avatar
Watt


Utente
Msg:89

Stato:



Inviato il: 22/03/2017 22:30:46

CITAZIONE (righetz, 22/03/2017 19:27:41 ) Discussione.php?214475&2#MSG27


CITAZIONE
resina utilizzata pare che ci metterà una settimana prima che indurisce... speriamo bene.


Sembra poliestere catalizzata al 2 %, ho indovinato?

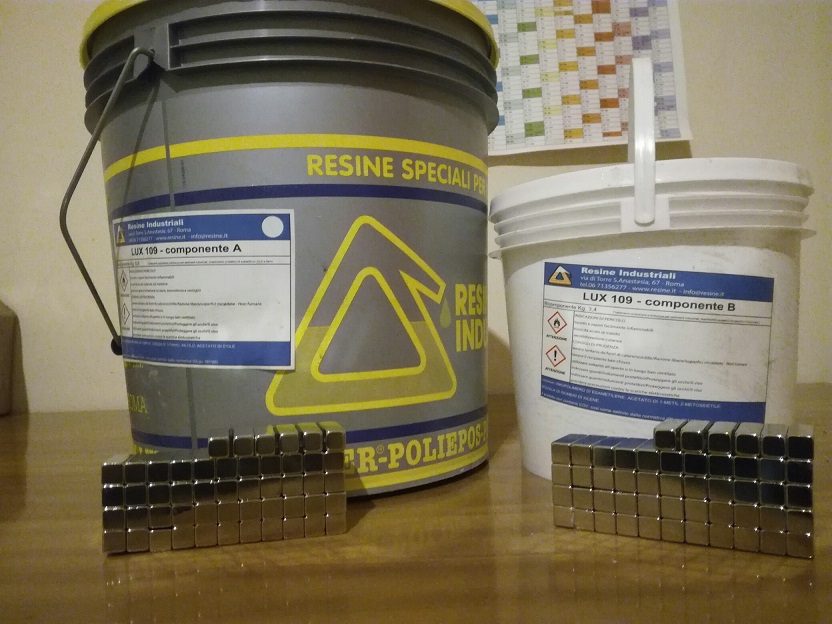

La resina si, è poliesterica Faccine/clapping.gif , il rapporto è 2/1... in verità non sono sicuro neanche che vada bene per lo statore. Certo è che a spessori grossi lo vista (casualmente) indurita e come. Nasce per l'edilizia in realtà, appunto dicevo "speriamo bene" in un commento precedente . E oggi sono arrivate anche le calamite da Cina!!! 100 pezzi da 30x10x10. Dogana e tasse ZERRO ! Da non credere... Mi ricordo che l'anno scorso pure per 30-40 euro di valore mi hanno preso i soldi per la dogana... Mah, sarà forse che inviate con le poste olandesi, non hanno fatto caso che in realtà arrivavano dalla Cina??? Booooh...



Immagine Allegata: resina.jpg

ForumEA/Q/resina.jpg



Modificato da voltout - 22/03/2017, 22:39:57


---------------
Upssssss...








righetz

Avatar
GigaWatt


MODERATORE
Msg:4225

Stato:



Inviato il: 22/03/2017 22:34:16


CITAZIONE

Nel mio caso, spero che non si verifica il riscaldamento,


Tranquillo, scalderà lo stesso. Il fatto di metterne uno solo facilita lo smaltimento del calore molto più velocemente rispetto ad un blocco più grosso.



---------------
Chi non si indebita fa la rabbia degli usurai
