Inviato il: 17/09/2017 07:11:11

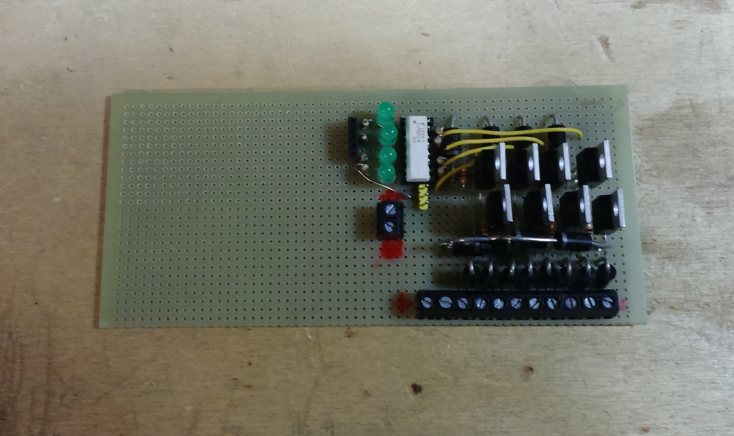

La scheda del controllo equalizzazione con mosfet



Immagine Allegata: 1.PNG

ForumEA/R/1.PNG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI20...



frandi

Avatar
KiloWatt


Utente
Msg:276

Stato:



Inviato il: 17/09/2017 08:57:01

Buongiorno Riccardo, scusa il mio intervento ma purtroppo questa discussione alquanto dispersiva, almeno per me. Sono interessato a realizzare solo la parte visualizzazione della tensioni batterie senza l'equalizzazione. E' possibile? Potresti essere cos gentile da indicarmi in quale post situata l'ultima versione dello schema elettrico e lo sketch per arduino? Io ho 4 banchi da 12 V per un totale di 48 V. Ho bisogno anche di sapere come e dove avviene la visualizzazione delle letture. Scusami ma a leggere le 39 pagine impiegherei una giornata con scarsi risultati. Magari un riepilogo finale su di un nuovo post potrebbe essere utile anche ad altri.Grazie



---------------
-Impianto da 5,04 kWp - 24 moduli Aleo 210W e inverter Power-One 6 kW dal 2007
-Impianto da 100...



Riccardo

Avatar
GigaWatt


Utente
Msg:2777

Stato:



Inviato il: 17/09/2017 18:53:21

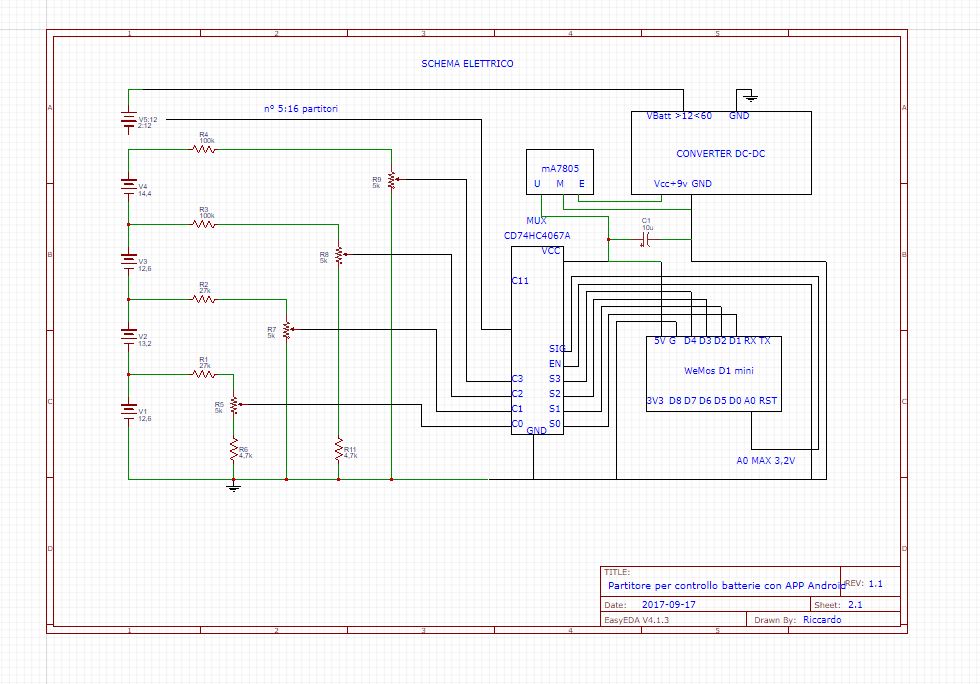

Ciao frandi,ti allego lo schema elettrico testato per una visione sul software di Vincent(Super Solar) oppure da un browser web
Questo lo sketch per il Wemos D1 mini
Hai installato il software per Arduino sul tuo pc?



Immagine Allegata: RILEVATORETENSIONEBATTERIE17092017ver2.1.JPG

ForumEA/R/RILEVATORETENSIONEBATTERIE17092017ver2.1.JPG


Scarica allegato

DEFINITIVOSTABLE4BATTERIEVINCENTOK1.0.zip ( Numero download: 142 )



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI20...



Riccardo

Avatar
GigaWatt


Utente
Msg:2777

Stato:



Inviato il: 17/09/2017 19:11:17

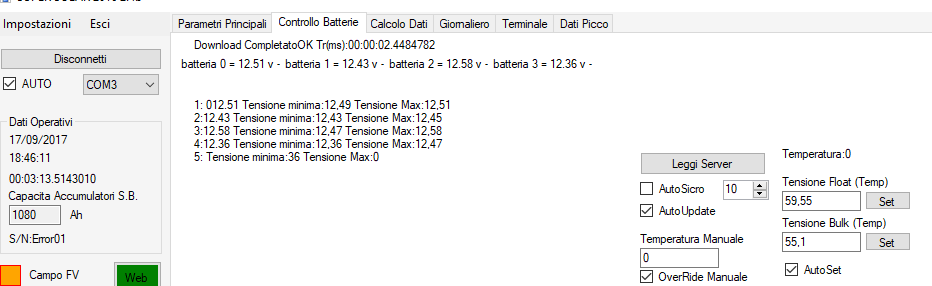

Questa la visione dal programma Super Solar.Questi dati sono visibili anche da remoto utilizzando il server web di Super Solar



Immagine Allegata: supersolar.PNG

ForumEA/R/supersolar_1.PNG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI20...



Riccardo

Avatar
GigaWatt


Utente
Msg:2777

Stato:



Inviato il: 17/09/2017 19:16:51

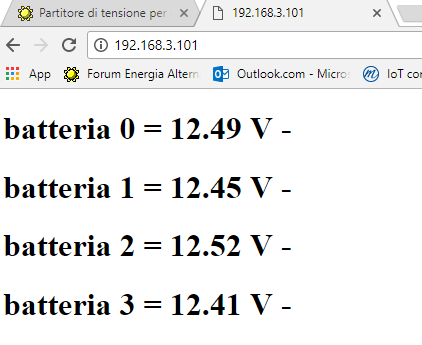

Questa la visione da un browser digitando l'ip che hai assegnato all'interno del sketch



Immagine Allegata: browser.PNG

ForumEA/R/browser.PNG



Modificato da Riccardo - 17/09/2017, 19:20:45


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI20...
