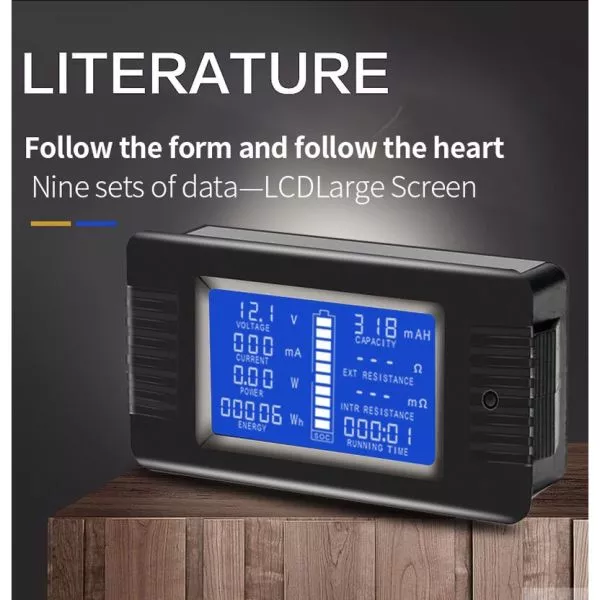

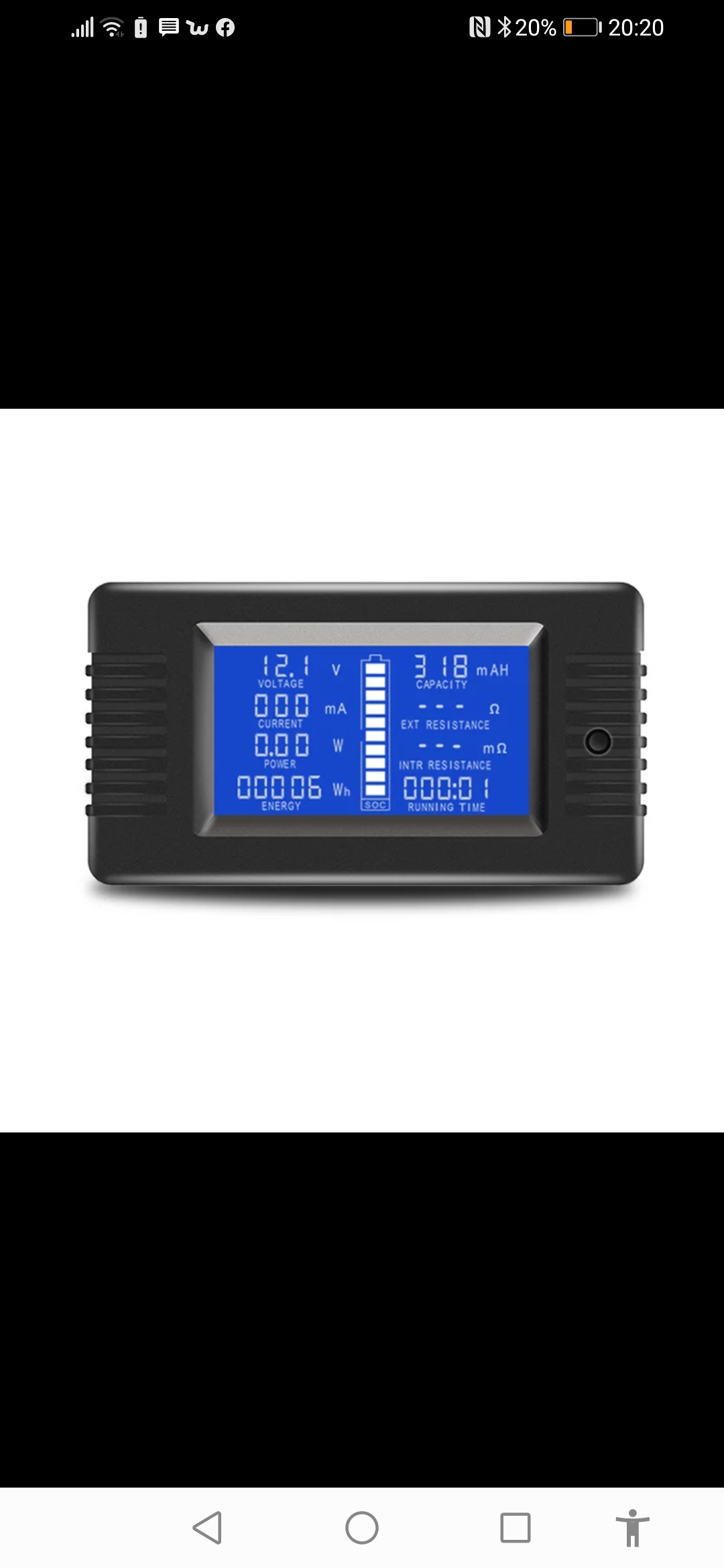

Questo documento descrive la specifica del PZEM-013/015 DC multifunzione tester della batteria, questo strumento è utilizzato principalmente per testare
Tutti i tipi di tensione della batteria, corrente di scarica, di alimentazione di scarico, scarico impedenza, resistenza interna, capacità, discarica di energia,
Il consumo di energia e tempo di esecuzione, e visualizzare i dati di misura tramite lo schermo LCD.
PZEM-013: Campo di Misura 10A (Built-In Shunt)
PZEM-015: Campo di Misura 300A (uso shunt esterno, può abbinato con 50A, 100A, 200A, 300A quattro tipi di shunt).
1. descrizione della funzione
1.1 Tensione
1.1.1 campo di misura: 0-200 V. (quando la tensione di prova èMeno di8 V, si prega di utilizzare la modalità di alimentazione di alimentazione indipendente)
1.1.2 formato di visualizzazione:Meno di10 V display come: 9.99 V
Meno di 100 V display come: 99.9 V
Maggiore di100 V display come: 199 V
1.1.3 risoluzione minima: 0.01 V
1.1.4 di partenza tensione di prova: 0.05 V
1.1.5 precisione di misura: 1%
1.2 Corrente
1.2.1 campo di misura: 0-10A. (Tipo: PZEM-013)
0-300A (Tipo: PZEM-015) può impostare 50A, 100A, 200A, 300A quattro gamma dipende dalla shunt esterno, la fabbrica
Di default è 100A.
1.2.2 formato di visualizzazione:Meno di1A display come: 999mA
<10A display come: 9.99A
<100A display come: 99.9A
≥ 100A display come: 199A
1.2.3 risoluzione minima: 1mA
1.2.4 di partenza corrente di prova: 10mA (Tipo: PZEM-013)
20mA (Tipo: PZEM-015)
1.2.5 precisione di misura: 1%
1.3 di Alimentazione
1.3.1 campo di misura: 0-2000 W (Tipo: PZEM-013)
0-60000 W (Tipo: PZEM-015).
1.3.2 formato di visualizzazione:<10 W display come: 9.99 W
<100 W display come: 99.9 W
<1000 W display come: 999 W
<10000 W display come: 9.99kW
≥10000 W display come: 19.9kw
1.3.3 risoluzione minima: 0.01 W
1.3.4 di partenza prova di potenza: 0.1 W (Tipo: PZEM-013)
0.2 W (Tipo: PZEM-015)
1.3.5 precisione di misura: 1%
1.4 Impedenza
Impedenza = Tensione/Corrente
1.4.1 campo di misura: 0-1000Ohm
1.4.2 formato di visualizzazione:<100OhmDisplay come: 99.9Ohm
≥100OhmDisplay come: 999ohm
Quando oltre la gamma di prova o la corrente è pari a zero, si visualizza "---"
1.4.3 risoluzione minima: 0.1ohm
1.4.4 precisione di misura: 1%
1.5 Resistenza Interna
Resistenza interna = (Piena tensione-Portare tensione di carico)/Portare corrente di carico, quando il portare tensione di carico è più grande rispetto alla
Tensione massima, la resistenza interna è pari a zero.
1.5.1 campo di misura: 0-999Milliohmmetro
1.5.2 formato di visualizzazione: 999Milliohmmetro, Quando oltre la gamma di prova o la corrente è pari a zero, si visualizza "---".
1.5.3 risoluzione minima: 1Milliohmmetro
1.5.4 precisione di misura: 1%
Nota: prima di testare la resistenza interna, si dovrebbe preset la piena tensione dipende dal tipo di batteria, dopo che è completamente carica si
Può usare per testare; se non è completamente carica, è possibile impostare la batteria senza tensione di carico è la piena tensione, poi prova; l' interno
Resistenza non è un valore fisso, il più la batteria scarica, la più grande è la resistenza.
1.6 Capacità
1.6.1 campo di misura: 0-1000AH
1.6.2 formato di visualizzazione:<1AH display come: 999 mAH
<10AH display come: 9.99AH
<100AH display come: 99.9AH
<1000AH display come: 999AH
1.6.3 risoluzione minima: 1 mAH
1.6.4 precisione di misura: 1%
Nota: la capacità Della Batteria di test è un processo cumulativo di corrente di scarica rispetto al tempo, ha bisogno di un po 'di tempo, il tempo è dipende dalla
Corrente di scarica; prima di testare la capacità, si dovrebbe preimpostare il pieno di tensione e la tensione di cut-off dipende dal tipo di batteria,
Dopo che è completamente carica è possibile utilizzarlo per la prova di scarica; quando l'energia discarica display in bianco, significa che lo scarico è sopra, questo
Capacità di valore di visualizzazione è la capacità della batteria.
1.7 Discarica di energia
Discarica di energia è di visualizzazione tramite il simbolo della batteria, totalmente 10 griglie, ogni griglia presente il 10% di energia.
Discarica di energia è calcolato tramite la corrente valore di tensione della batteria, prima della prova si dovrebbe preimpostare il pieno di tensione e la tensione di cut-off
Dipende dal tipo di batteria; ogni tensione di rete = (la più alta tensione-La tensione più bassa)/10.
1.8 Si Accumulano consumo di energia
1.8.1 campo di misura: 0-9999kWh
1.8.2 formato di visualizzazione:<1kWh display come: 999Wh
<10kWh display come: 9.99kWh
<100kWh display come: 99.99kWh
<1000kWh display come: 999.99kWh
≥1000kWh display come: 9999kWh
Oltre la gamma di prova sarà pari a zero.
1.8.3 risoluzione minima: 1Wh
1.8.4 precisione di misura: 1%
Nota: 1Wh = 0.001kWh = 0.001 Kilowatt
1.9 Corsa e Jogging tempo
1.9.1 campo di misura: 0 ~ 999 ore (senza carico il tempo non si accumula)
1.9.2 formato di visualizzazione: 0:00:00 ~ 999: 59: 59
Oltre la gamma di prova sarà pari a zero.
2. Le Istruzioni di funzionamento
2.1 Impostazione della pieno e cur-off di tensione
2.1.1 impostare la piena tensione:
Passo 1: nel normale interfaccia di visualizzazione (come fig. 1), premere a lungo il pulsante fino a quando il DISPLAY LCD schermo di visualizzazione dello schermo l'interfaccia come fig. 2, poi
Rilasciare il pulsante
Passo 2: SET di caratteri blink presente è stato di impostazione di pieno/tensione di cut-off, premere a lungo il pulsante fino a quando il DISPLAY LCD schermo di visualizzazione dello schermo
L'interfaccia come fig. 3, quindi rilasciare il pulsante.
Passo 3: In questo momento, il simbolo della batteria display full griglie di energia significa che la piena tensione stato di impostazione, impostazione di fabbrica la piena tensione è
020.0 V, il codice numerico circolazione lampeggiante dal basso bit per il bit mostrano che la corrente impostazione cifre, premere brevemente per impostare il
Cifra; si prega di prestare attenzione che, come la piena tensione valore di impostazione ha 4 cifre, ma il codice numerico ha solo 3 cifre, In Modo Che l' impostazione è
Diviso in due parti: a basso bit (fig. 3) + ad alta bit (fig. 4). Per esempio, piena di default di tensione è 020.0 V, quindi il stato di visualizzazione è di 20.0 V
Per 020 V a bassa e alta commutazione ciclica display. Se avete bisogno di impostare la piena tensione è 199.0 V, poi si prega di impostare il basso bit a 99.0 V, quando
Il ciclo raggiunge il bit, verrà visualizzato il 099 V, e solo la più alta a zero bit sfarfallio per richiedere può essere impostato. Impostazione di alta bit
A 199 V rappresenta la piena tensione è di 199.0 V.
2.1.2 impostare la tensione di Cut-off:
Passo 1: Dopo Aver impostato la piena tensione, solitario premere il pulsante fino a quando LCD mostra l'interfaccia di Fig. 5, quindi rilasciare il pulsante;
Passo 2: In questo momento, il simbolo della batteria mostra la zero-grid per indicare la tensione di cut-off in stato di impostazione, la tensione di cut-off di default è
016.0 V, il metodo di impostazione è la stessa di cui sopra; la tensione di cut-off è di 0.8 volte la piena tensione per impostazione predefinita, dopo aver impostato il pieno
Tensione, la tensione di cut-off è generato automaticamente nel rapporto di 0.8 volte; in caso contrario, è possibile ripristinare;
Dopo tutte le impostazioni di cui sopra sono stati completati, premere a lungo il pulsante fino a quando le impostazioni vengono salvate e di uscita di stato di impostazione, ripristinare il
Interfaccia di visualizzazione normale.
2.2 Corrente di campo di impostazione (Solo per PZEM-015)
