Solare Fotovoltaico
Sostituzione ventole inverter Mppsolar

VISUALIZZA L'ALBUM


FinePagina

emblema

Avatar
KiloWatt


Utente
Msg:220

Stato:



Inviato il: 15/10/2017 08:42:14

Salve a tutti, da ieri il mio inverter (montato a marzo) segnala l'errore 01 (byte 11 QPIWS) che corrisponde ad un fan locked, in effetti ho notato che la ventolina di sinistra delle volte non riesce a partire, ho guardato il codice sotto e':

DA08025B12UH

12 V

0,50 A

Qualcuno mi potrebbe indicare dove acquistarle?

Grazie



---------------
http://pv4kw.ddns.net - Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR Pol...



Giampi
KiloWatt


Utente
Msg:232

Stato:



Inviato il: 15/10/2017 09:08:28

Si reperiscono facilmente da vecchi PC . Oppure vedi su questo sito LINK ne hanno di vari tipi. Comunque se hai acquistato l'inverter da un rivenditore nazionale io ti consiglirei di rivolgerti a lui.



---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo...



Vincent
GigaWatt


Utente
Msg:1902

Stato:



Inviato il: 15/10/2017 09:17:45

CITAZIONE (Giampi, 15/10/2017 09:08:28 ) Discussione.php?214821&1#MSG1

Si reperiscono facilmente da vecchi PC . Oppure vedi su questo sito LINK ne hanno di vari tipi. Comunque se hai acquistato l'inverter da un rivenditore nazionale io ti consiglirei di rivolgerti a lui.


Non e proprio cosi...

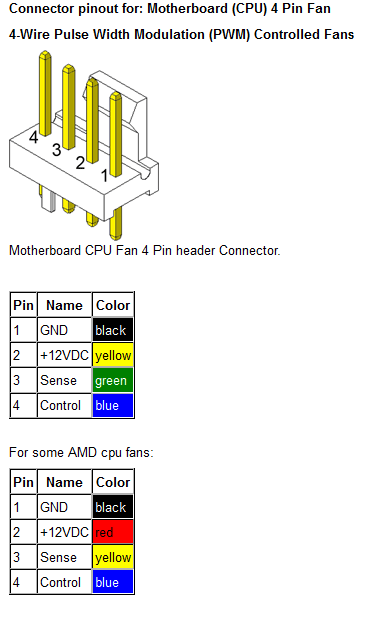

Se parliamo del pip dici la ventola a 4 pin e da mercato americano 30 circa altrimenti devi adattare una 4 pin tipo cpu ti allego lo schema



Immagine Allegata: fan_wiring.png

ForumEA/S/fan_wiring.png



---------------
SuperSolar
http://forum.saturnoprezzi.com/








emblema

Avatar
KiloWatt


Utente
Msg:220

Stato:



Inviato il: 15/10/2017 10:53:34

CITAZIONE (Vincent, 15/10/2017 09:17:45 ) Discussione.php?214821&1#MSG2



Non e proprio cosi...

Se parliamo del pip dici la ventola a 4 pin e da mercato americano 30 circa altrimenti devi adattare una 4 pin tipo cpu ti allego lo schema


Delle due immagini dei PIN, quale dei due e' la ventola originale e quale quella da PC?


Grazie mille ad entrambi



---------------
http://pv4kw.ddns.net - Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR Pol...



Vincent
GigaWatt


Utente
Msg:1902

Stato:



Inviato il: 15/10/2017 11:16:03

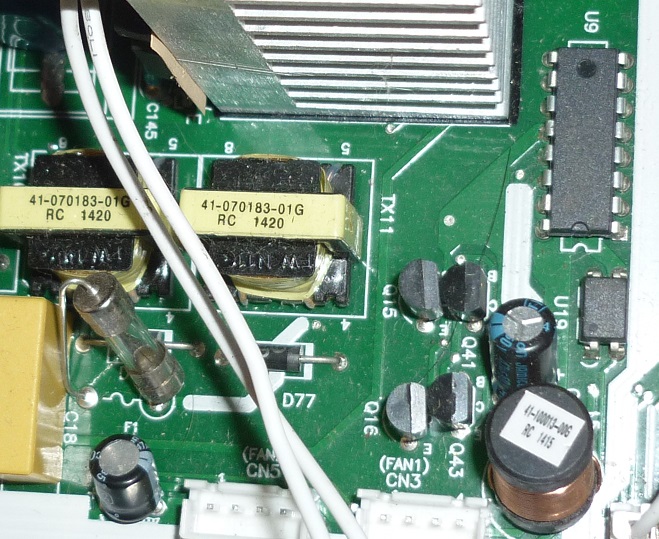

Se guardi bene la disposizione e uguale sulla mobo del 4048 pero il connettore e diverso devi recuperarlo e usare quello

Segui i numeri ci sono anche sullo zoccolo per non confonderti

1 a sinistra




Immagine Allegata: Fan_lock_detect_above_sm.jpg

ForumEA/S/Fan_lock_detect_above_sm.jpg



---------------
SuperSolar
http://forum.saturnoprezzi.com/








emblema

Avatar
KiloWatt


Utente
Msg:220

Stato:



Inviato il: 15/10/2017 18:35:29

CITAZIONE (Vincent, 15/10/2017 11:16:03 ) Discussione.php?214821&1#MSG4

Se guardi bene la disposizione e uguale sulla mobo del 4048 pero il connettore e diverso devi recuperarlo e usare quello

Segui i numeri ci sono anche sullo zoccolo per non confonderti

1 a sinistra


GRazie mille



---------------
http://pv4kw.ddns.net - Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR Pol...



emblema

Avatar
KiloWatt


Utente
Msg:220

Stato:



Inviato il: 18/10/2017 11:40:57

Per chi dovesse incappare come me nel problema:

----------------------------------------------------------
Lato Inverter connettore FAN
----------------------------------------------------------
1(BLU) 2(RED)+12 3(WHITE) 4(BLACK)-12

----------------------------------------------------------
Cavetto FAN per PC
----------------------------------------------------------
4(VERDE) 2(RED) 3(YELLOW) 4(BLACK)


Per capirci pin 1 Inverter --> pin 4 fan

etc etc come sopra



---------------
http://pv4kw.ddns.net - Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR Pol...
