Gentilissimi, sono nuovo del forum e molto poco competente in materia e quindi mi scuso in anticipo per eventuali errori. Da 14 mesi utilizzo un impianto fotovoltaico composto da 8 pannelli da 250watt policristallino 24V, inverter Genius 5000VA 48V e 4 x batterie AGM 100Ah 12V. Da un paio di mesi l'inverter mi andava in blocco per problemi di tensione in uscita e l'installatore mi aveva suggerito di aggiungere altre 4 batterie. Ho acquistato quindi altre 4 batterie AGM 12V 104Ah. Dopo averle correttamente installate, al collegamento dell'ultima all'inverter il Genius si è spento per non dare più segni di vita. Cosa è potuto accadere? Riesce a tollerare 8 batterie questo inverter? Cosa mi suggerite di fare? Grazie

Ciao studio e benvenuto nel forum. Il problema della bassa tensione in uscita molto probabilmente è dovuto ad un guasto di qualche componente, non è completamente attribuibile alle batterie. Il secondo problema che è sorto non è neanche quello attribuibile alle batterie perché a patto di mantenere i 48 volt potresti metterne un numero infinito. Puoi dirci come hai collegato le batterie? Si è spento dopo qualche secondo o non si è completamente acceso dopo aver messo le nuove batterie. Hai staccato i pannelli quando hai fatto le varie sostituzioni?

Innanzi tutto grazie alessandro. Abbiamo collegato le batterie con inverter acceso e senza scollegare nulla, nè rete nè fotovoltaico. È morto appena ho poggiato il cavo sull ultimo polo da collegare. Abbiamo fatto un casino?

Chiaramente batterie collegate in serie

Scusami 2 serie da 4 giusto.

Comunque come dice il manuale si devono prima collegare le batterie e poi tutto il resto perché si rischia di guastare l inverter.

Si 2 da 4. Quindi si è guastato! Ma a chi posso rivolgermi per ripararlo? Quale potrebbe essere l entità del danno?

Si probabilmente si è guastato causa la connessione delle batterie con i pannelli e la rete collegati, riguardo l entità del danno qualche altro utente ti può dare qualche altra info.w per la riparazione dovresti rivolgerti al venditore.

Grazie mille. Attendo altre informazioni

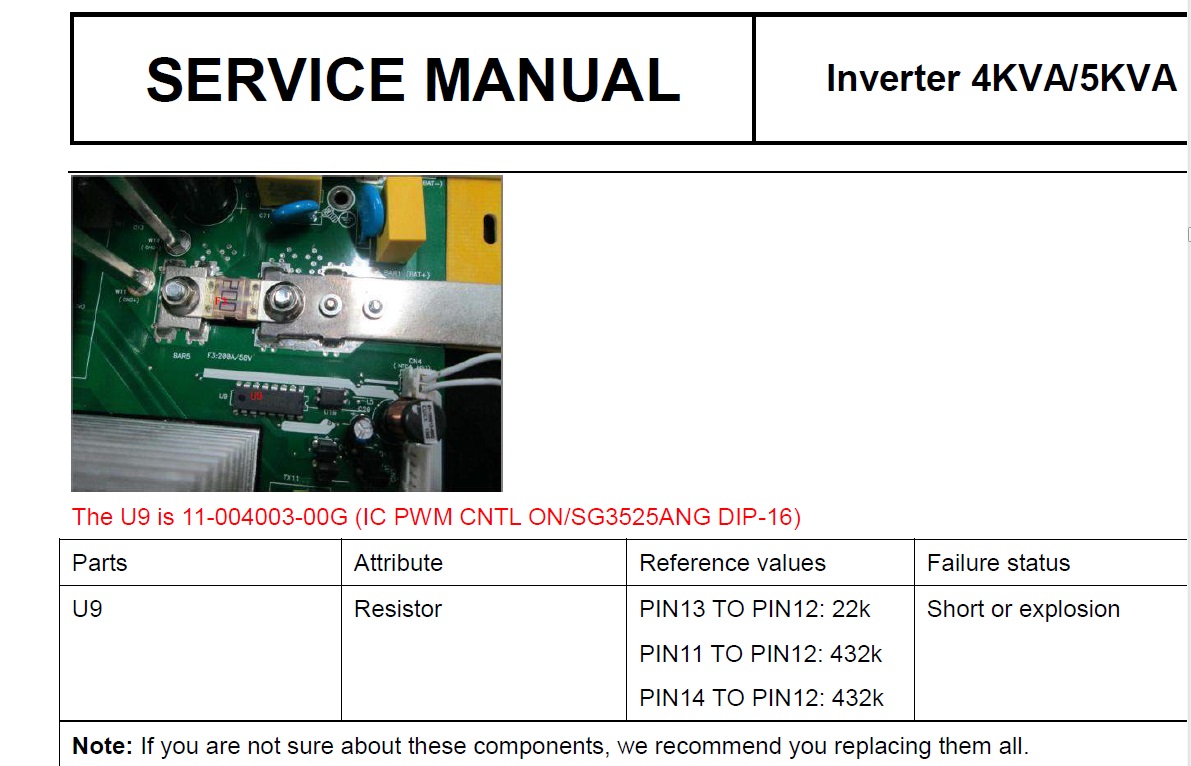

Ciao studio54, se lo vuoi aprire, all'interno subito vicino ai morsettoni delle batterie trovi un fusibile a lamina da 200A prova a vedere se è integro, alto dato, sotto a sinistra c'è una protezione termica, è un pulsante nero, prova a vedere se è da riarmare.

Immagine Allegata: Fusibile_200A.jpg

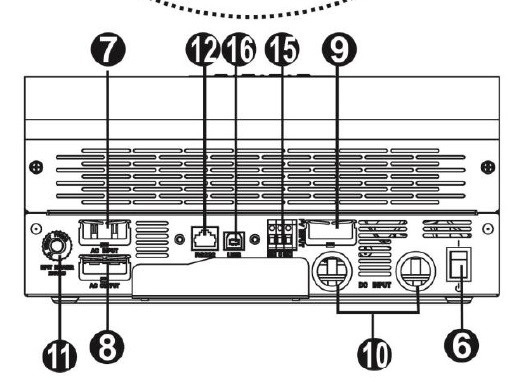

Il pulsante riarmo è 11

Immagine Allegata: Connessione PIP.jpg


Probabilmente andava in blocco perché con poche batterie la tensione di ricarica, con li sole vai e vieni con le nuvole, spesso supera i 60V, ne puoi collegare quante ne vuoi, io ne ho 20 in 5 serie=500A

Claudio il voltaggio basso o alto in uscita non dovrebbe essere errore 06, può essere collegato alla tensione dei pannelli?

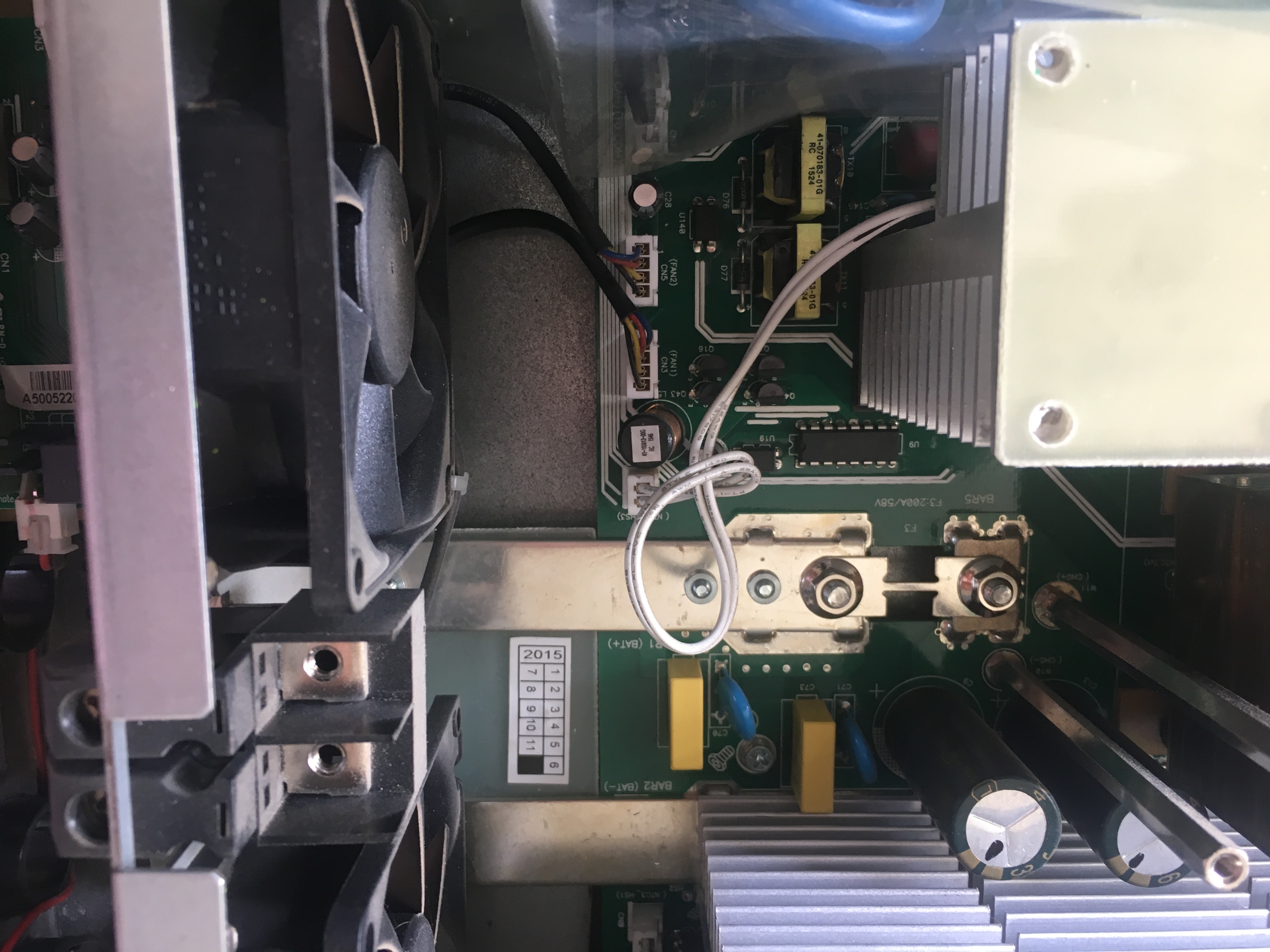

Grazie Claudio. Ho smontato l'Inverter e nel punto in cui dovrebbe esserci il fusibile ho trovato questo che vedi in foto. Il tasto avevo già provato ad armarlo. Soluzioni?

Immagine Allegata: IMG_3192.JPG


Quella lamella Fina è il fusibile ed è integro. Hai provato nuovamente a collegare le batterie s collegando pannelli e rete ?
