Solare Fotovoltaico
Collegare inverter a piano/impianto casa

VISUALIZZA L'ALBUM

Pag: (3)   1   [2]   3    (Ultimo)


FinePagina

utente01
KiloWatt


Utente
Msg:117

Stato:



Inviato il: 04/08/2018 17:36:39

capito .. l'inverter in questione sarebbe questo https://www.mppsolar.com/v3/pip-ge-series-high-pv-volt/

Spero di non averlo guastato , il pdf dice che dovrebbe funzionare solo in ac



Claudio

Avatar
PetaWatt


MODERATORE
Msg:14342

Stato:



Inviato il: 04/08/2018 17:48:33

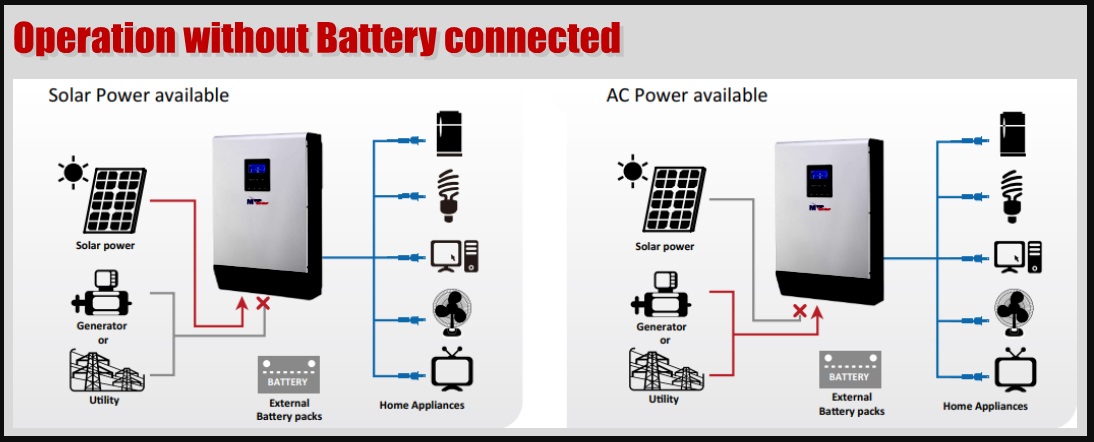

Si qui dice che senza pannelli prende dalla rete e senza rete dai pannelli, quindi pannelli staccati batterie staccate deve funzionare a rete, poi proverei a collegare le batterie e in seguito i pannelli e testare il tutto, ma non che bisogna settare il funzionamento, con o senza batt.



Immagine Allegata: GE.jpg

ForumEA/T/GE.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:14342

Stato:



Inviato il: 04/08/2018 18:10:59

Sul manuale non vedo nessun settaggio per batt. SI batt. NO

LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



utente01
KiloWatt


Utente
Msg:117

Stato:



Inviato il: 04/08/2018 18:27:48

CITAZIONE (Claudio, 04/08/2018 18:10:59 ) Discussione.php?215262&2#MSG17

Sul manuale non vedo nessun settaggio per batt. SI batt. NO

LINK


Scusa non capisco

Comunque niente ,non va solo con la spina...cosa puo essersi guastato in questi casi ?



Modificato da utente01 - 04/08/2018, 19:06:22


AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 04/08/2018 18:33:05

Secondo me si guastato qualcosa che gestisce il neutro sincronizzandolo con la rete enel quando serve e magari non riconosce pi la rete.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



utente01
KiloWatt


Utente
Msg:117

Stato:



Inviato il: 04/08/2018 19:13:36

CITAZIONE (AlessandroT, 04/08/2018 18:33:05 ) Discussione.php?215262&2#MSG19

Secondo me si guastato qualcosa che gestisce il neutro sincronizzandolo con la rete enel quando serve e magari non riconosce pi la rete.

Pero la cosa strana e che la rete enel la usa quando la corrente dei pannelli non sufficiente



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 04/08/2018 19:36:25

Si infatti per questo ti chiediamo di provare a far funzionare l inverter per vedere come si comporta



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



utente01
KiloWatt


Utente
Msg:117

Stato:



Inviato il: 05/08/2018 10:18:03

Vabbo proviamo un altro po,in ogni caso lo mando indietro in garanzia,non ha nemmeno un anno

Credo che il responsabile sia il calore eccessivo

Ritornando ai collegamenti:

Inverter collegato a spina piano terra -fase uscita inverter collegato a interrutore del 2 piano e neutro inverter a neutro generale di tutti i piani (c e solo un neutro nel quadro per tutti),che a sua volta e collegato al "salvavita"(quindi non direttamente a neutro dell enel)

Cosi va bene ??

(Spiegazione un po confusionaria , spero capite )



Modificato da utente01 - 05/08/2018, 10:54:32


Claudio

Avatar
PetaWatt


MODERATORE
Msg:14342

Stato:



Inviato il: 05/08/2018 11:00:01

CITAZIONE (utente01, 05/08/2018 10:18:03 ) Discussione.php?215262&2#MSG22

Cosi va bene ??

(Spiegazione un po confusionaria , spero capite )


Infatti non si capisce.

Il neutro e la fase ENEL DEVONO entrare nel differenziale "salvavita" poi proseguire per tutto l'impianto, se il secondo piano lo vuoi alimentare con l'inverter non devi fare altro che interrompere fase e neutro che alimentano il secondo piano e mandarli a LINEA IN dell'inverter e la LINEA OUT mandarla al secondo piano, completa fase e neutro.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:14342

Stato:



Inviato il: 05/08/2018 11:33:40

Mi sembra di aver capito che in quell'impianto sia stato scelto di interrompere solo la fase con i magnetotermici, scelta che non condivido ma un problema mio, la normativa lo consente.

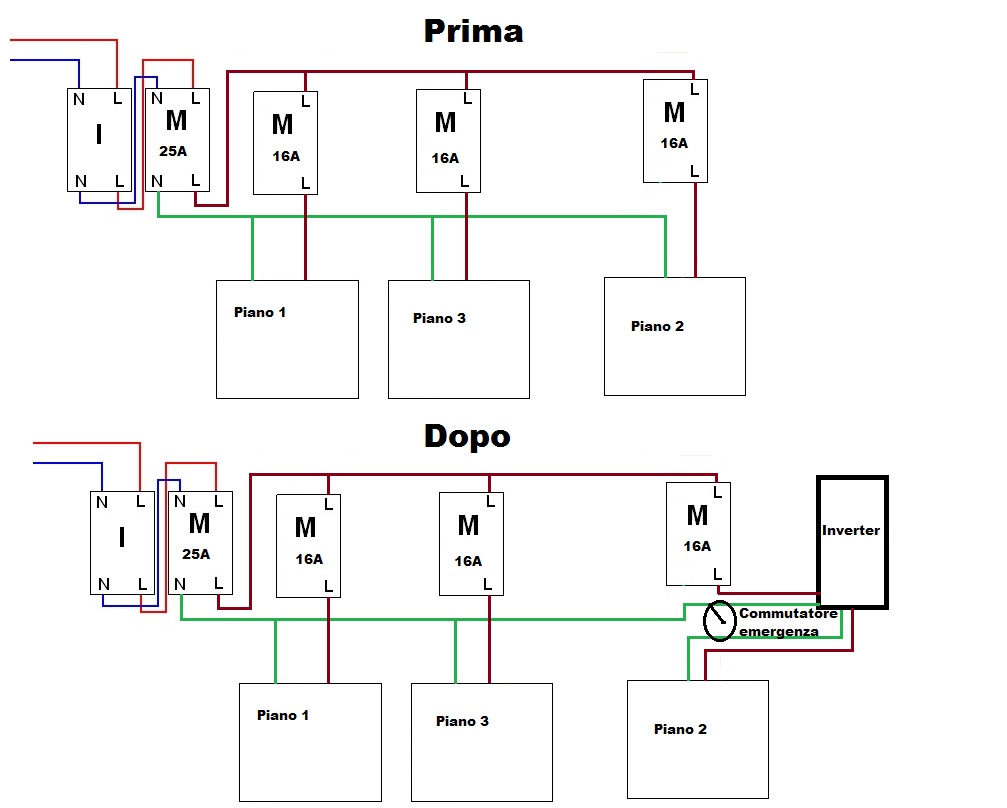

Questo in sintesi quello che c'era prima dell'inverter e come deve essere con l'inverter.
Il commutatore di emergenza consigliato, in caso di guasto inverter commuta fase e neutro verso le utenze del piano 2.



Immagine Allegata: Circuito_QUADRO_GENERALE_inverter.jpg

ForumEA/T/Circuito_QUADRO_GENERALE_inverter.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



utente01
KiloWatt


Utente
Msg:117

Stato:



Inviato il: 05/08/2018 12:22:46

Ok , grazie per la pazienza
scusa provo a rispiegare meglio :
l'inverter al piano terra collegato alla spina

io ho fatto arrivare i fili al quadro di campo generale , e qui arriva un solo NEUTRO per tutti i piani ,e poi arriva la FASE del secondo piano in un interruttore dedicato

Quindi io che ho fatto , ho staccato la fase del secondo piano e ho messo la Fase DI LINEA OUT dell'inverter , il neutro di LINEA OUT l'ho messo nel neutro del differenziale

Cosi mi sono risparmiato di salire i fili fino al secondo piano , fermandomi al quadro di campo che sta al piano terra , dove c' l'inverter

sbagliato cosi ?

Hai fatto anche uno schema , GRAZIE !



utente01
KiloWatt


Utente
Msg:117

Stato:



Inviato il: 05/08/2018 19:11:02

CITAZIONE (Claudio, 05/08/2018 11:33:40 ) Discussione.php?215262&2#MSG24

Mi sembra di aver capito che in quell'impianto sia stato scelto di interrompere solo la fase con i magnetotermici.

Esatto

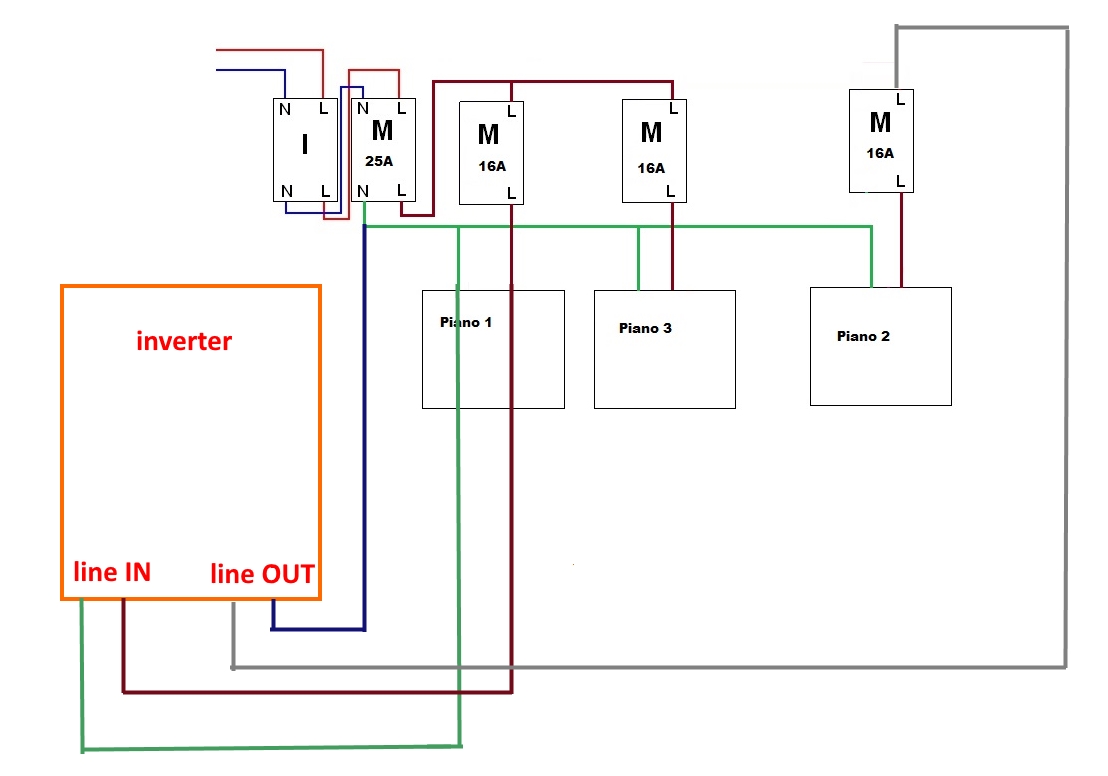

Guarda come ho fatto io, come ti sembra cosi ??




Immagine Allegata: Senza nome.jpg

ForumEA/T/Senza nome_1.jpg



inventoreinerba
GigaWatt


Utente
Msg:3680

Stato:



Inviato il: 05/08/2018 19:53:42

per quale motivo se abbiamo un consumo eccessivo al piano 1 deve staccarsi l'inverter che alimenta il piano 3?

(a questo punto mi servirebbe una smile dubbiosa, con il punto interrogativo,che per non c')



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 05/08/2018 19:56:34

Utente vedi il problema che hai miscelato il neutro enel con il neutro Dell inverter per questo nato questo malfunzionamento , comune scenditi al piano un bel filo per il neutro e ti levi il pensiero



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:14342

Stato:



Inviato il: 05/08/2018 20:29:29

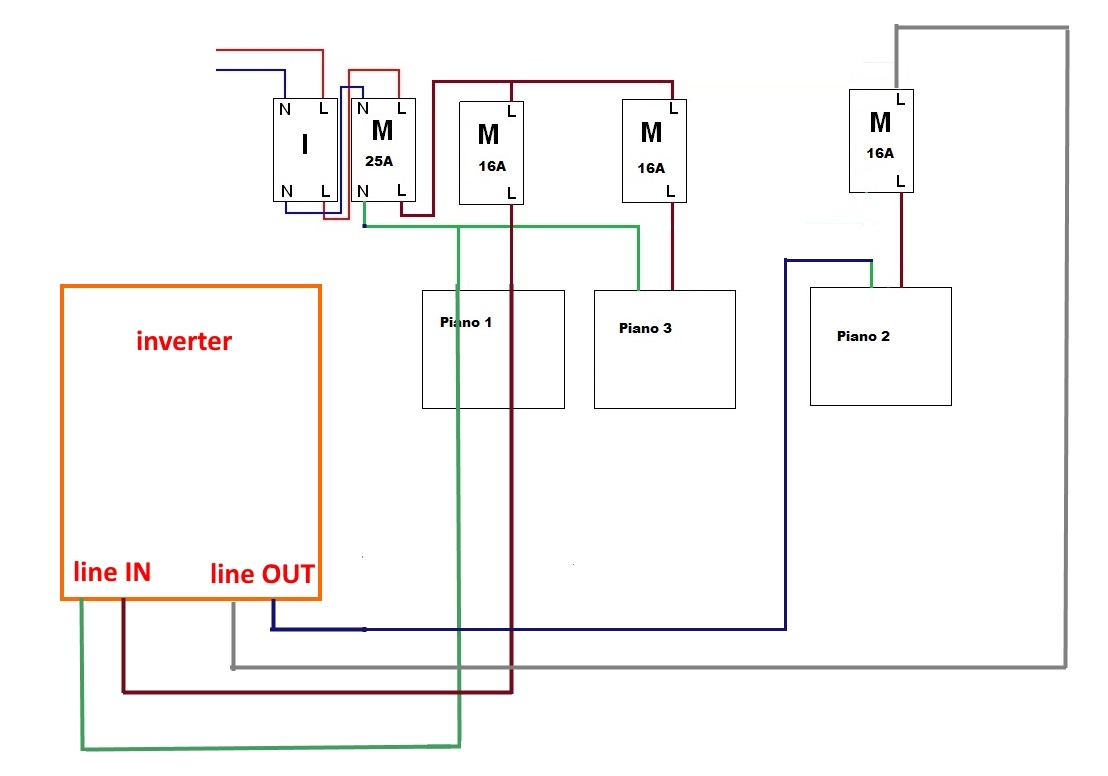

Va bene, devi solo fare questa modifica, LINE IN e LINE OUT completamente separate, non unire neutro rete con neutro inverter.



Immagine Allegata: Utente1.jpg

ForumEA/T/Utente1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...
