CITAZIONE (Claudio, 23/08/2018 08:57:43 )

Claudio le misure le effettuo sui morsetti ingresso enel de'inverter e la terra collegata all'inverter che comunque è la terra dell'abitazione.
Detto tutto questo devo dire che comunque l'inerter stà funzionando e non ricevo messaggi di errore ne anomalie e la tensione in ingresso è di 2 fasi da 121 e 109 volt

Per i parametri sei a posto, a parte la tensione di Bulk un po' bassa, le tue batt. richiedono almeno 57.6 di Bulk, ma poi vedi tu.

Claudio scusa ma è normale che ci sia tensione sui morsetti ingresso enel dell'inverter con enel staccata??

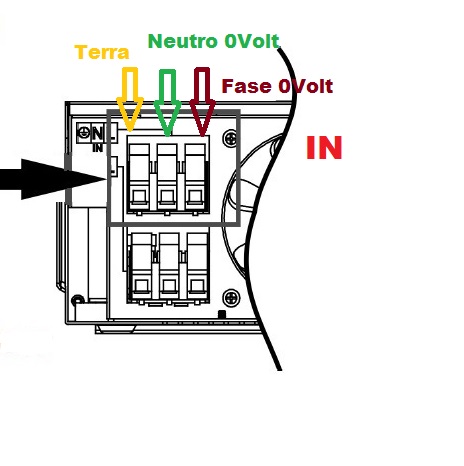

No no è normale, potrebbe essersi incollato un contatto dei relay che sezionano ingresso uscita, DEVE essere così.

Immagine Allegata: Zero_Volt.jpg


CITAZIONE (Claudio, 23/08/2018 09:16:13 )

Certo a questo punto il problema sembra che sia interno Dell inverter prova se puoi a rimanere con enel disconnesso e vedi cosa succede.

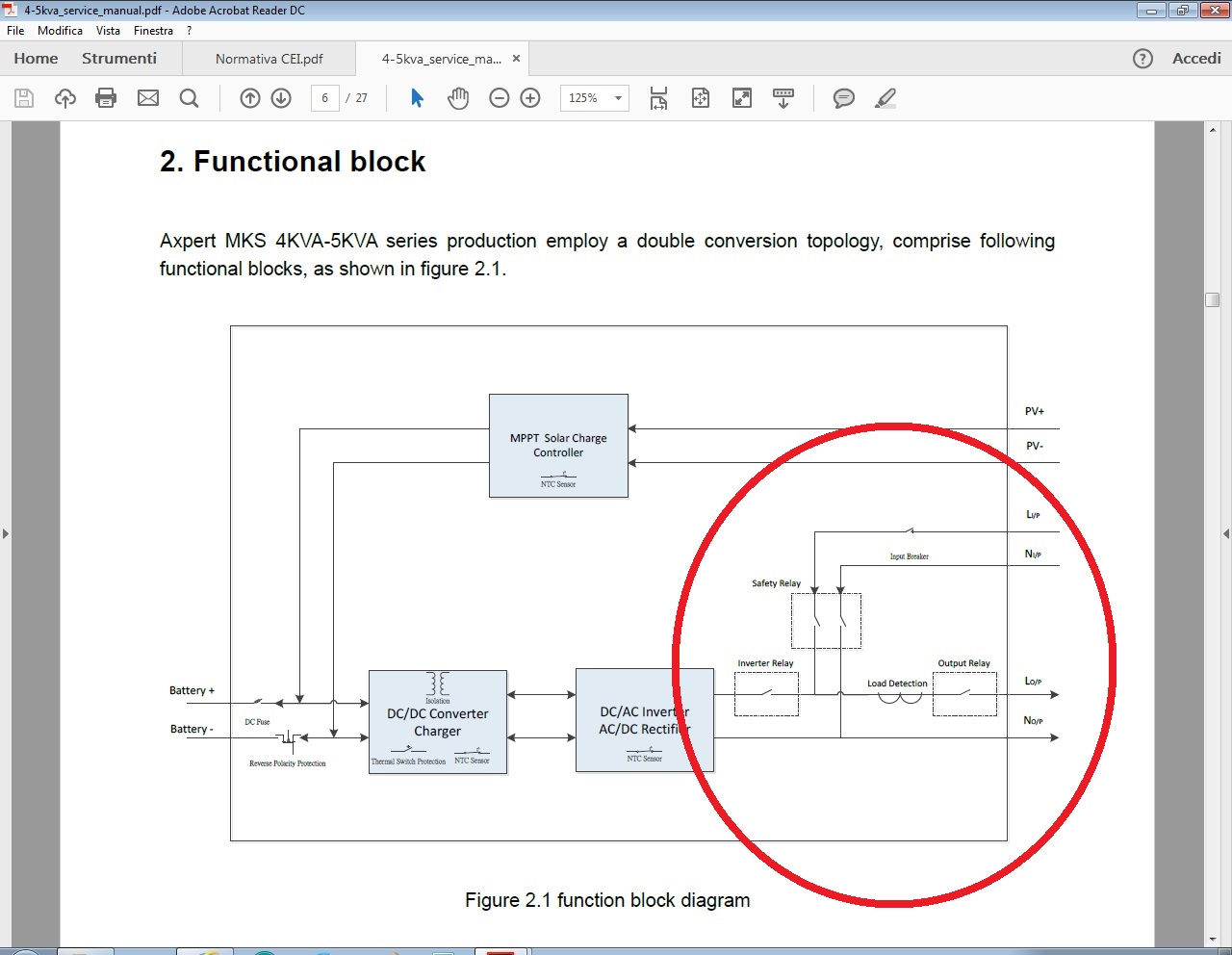

Schema blocchi, ci sono i relay di sezionamento, ma se i 92V li rilevi sul morsetto N potrebbero arrivare direttamente dalla seziona AC/DC, molto strano.

Immagine Allegata: Schema a blocchi-1.jpg


Breve filmatino più chiaro di ogni scritto.

LINK

CITAZIONE (Claudio, 23/08/2018 09:43:02 )

Però ripeto, quando in isola il differenziale non può scattare, non deve.

Fai questa prova.
Assicurarsi di essere in ISOLA rilevando la presenza delle due fasi, mettere a terra una fase a caso, l'altra diventerà 230V, provare con l'altra fase, medesimo risultato, il differenziale non deve scattare.

CITAZIONE (Claudio, 23/08/2018 09:50:17 )

Ok a questo punto stacca tutto, pannelli batterie, spegni l'inverter e stacca ENEL, mi raccomando tutto spento, Blackout, misura se c'è continuità fra morsetti IN e OUT.

Non ci deve essere continuità, ne fra fase e fase ne fra neutro e neutro, se il sezionamento avviene in modo corretto la tensione che misuri arriva dalla sezione AC/DC.

CITAZIONE (Claudio, 23/08/2018 10:08:10 )

CITAZIONE (Giampi, 23/08/2018 10:07:05 )

CITAZIONE (Claudio, 23/08/2018 09:50:17 )

Però ripeto, quando in isola il differenziale non può scattare, non deve.

Fai questa prova.
Assicurarsi di essere in ISOLA rilevando la presenza delle due fasi, mettere a terra una fase a caso, l'altra diventerà 230V, provare con l'altra fase, medesimo risultato, il differenziale non deve scattare.

fatto la prova però ottengo un risultato strano metto a terra la prima fase e mi da come dici tu 230 volt , metto a terra la seconda fase e mi da 0 volt . Il differenziale non scatta in entrambe i casi.
Quando mi dici assicurarsi di essere ad isola intendi avere enel sconnessa dall'inverter??
