Ciao a tutti, sono Davide e sono un autodidatta nel mondo FV.
Ho fatto piccoli esperimenti in scala ridotta e da un mese ho provato ad ingrandirmi... ma ho decisamente dei problemi che non comprendo. Sono quindi qui e mi rivolgo a voi nella speranza di trovare una risposta ai problemi che attanagliano il mio piccolo impianto ad isola.
Composizione: 2 Solarworld 260W in serie, regolatore EPSolar MPPT 20A, 4x100A al piombo in configurazione 2s1P. Cablatura: tutta a 25mm2 (batterie e regolatore), connettori rapidi pannelli rimossi, cavi spelati e carteggiati prima di essere interiti nei morsetti.
Il problema è il seguente: la tensione a vuoto dei pannelli è 69V, corrente di corto circuito 8.6A (cad.), ma quando vengono connessi la tensione precipita a 2.5-3 volt in più della tensione del pacco batteria e non vi quasi produzione( 2 amps come media giornaliera oraria). Se disconnetto i pannelli e li riconnetto, per 15-20 minuti ottengo 4-5v sopra la tensione batterie e 4 ampere nelle migliori condizioni... per poi crollare nuovamente ai valori sopra indicati.
Se collego singolarmente un pannello, non arrivo all'ampere di carica.
Se collego singolarmente un pannello ad un regolatore PWM, ho ZERO ampere di carica.

Il regolatore è refrigerato con 2 ventole che soffiano contro la piastra in alluminio dissipatrice ed è interfacciato con un modulo WIFI su RS485. Tramite PC e scheda wifi dedicata, ho virtualizzato la comunicazione su COM ed interfacciato il software di monitoraggio della casa madre.
Idee?



Modificato da Fix84 - 27/06/2019, 17:32:51


Fix84
milliWatt


Utente
Msg:22

Stato:



Inviato il: 27/06/2019 17:20:10

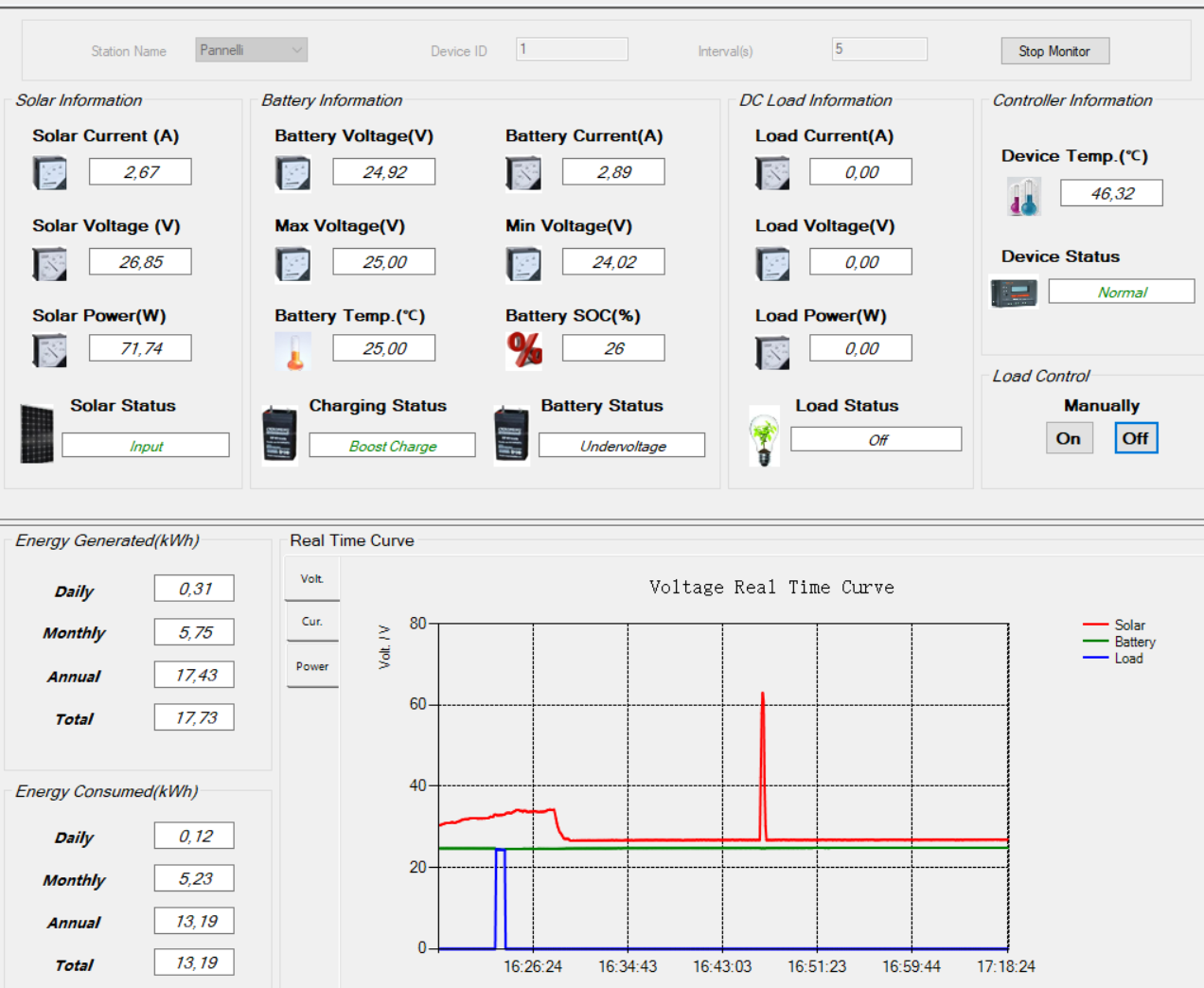

Aggiungo uno screenshot della situazione attuale... che è quella di tutti i giorni, che siano le 12 o le 17 di pomeriggio (come ora).
Come vedete, la situazione è tragica... ed i dati di carica sono confermati da test multimetro.



Immagine Allegata: pannelli 2.png

ForumEA/U/pannelli 2.png



Modificato da Fix84 - 27/06/2019, 17:38:07


lupocattivo

Avatar
GigaWatt


Utente
Msg:3425

Stato:



Inviato il: 27/06/2019 18:02:55

CITAZIONE (Fix84, 27/06/2019 17:16:26 ) Discussione.php?215722&1#MSG0



... la tensione a vuoto dei pannelli è 69V...



Ciao, sono un neofita pure io con FV e sto cercando di capire come riuscire a ricavare qualche kilowatt senza svenarmi...

Tu mi dici che la tensione a circuito aperto e di 69V io ho cercato di vedere le caratteristiche dei tuoi pannelli ho trovato questi: Pannello fotovoltaico 260w mod.2.0 policristallino Solarworld nuovo modulo solare europeo che dichiarano la tensione a vuoto 38,4V ne deduco che in serie dovrebbero darti 76,8. Per me tensione a vuoto vuol dire che ci attacco solo lo strumento di misura che ha un carico ridicolo. Se allora con un minimo carico riscontri una caduta di tensione cosi' elevata qualcosa e' andato storto. Se poi mi dici che la corrente di corto circuito e' 8,6A io intendo che la tensione e' a 0... Ma son sicuro di sbagliarmi, forse le terminologie del fotovoltaico non le ho ben capite ancora. Abbi fede appena tornano gli esperti sapranno di certo fornire le opportune spiegazioni.



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 27/06/2019 18:39:22

Ciao Fix84, comportamento strano per un MPPT!!! pannelli con VOC 69V dovrebbe stare fra i 45V e i 50V, sembra piuttosto un funzionamento da PWM.
Ha che tensione hai settato la ricarica di Bulk delle batt.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Fix84
milliWatt


Utente
Msg:22

Stato:



Inviato il: 27/06/2019 19:26:12

Ciao Claudio e Lupo.
Con ordine. Lupo, siamo sulla stessa barca: autodidatta. Si, tensione a vuoto è con circuito aperto (quindi cavi in mano e tester). Il non raggiungimento della piena tensione specificata dal costruttore non dovrebbe destare grosse preoccupazioni... in teoria, sopratutto quando la corrente di corto è pressochè in linea con le specifiche (tensione di corto, significa mettere in corto il pannello con il tester in modalità amperometrica).

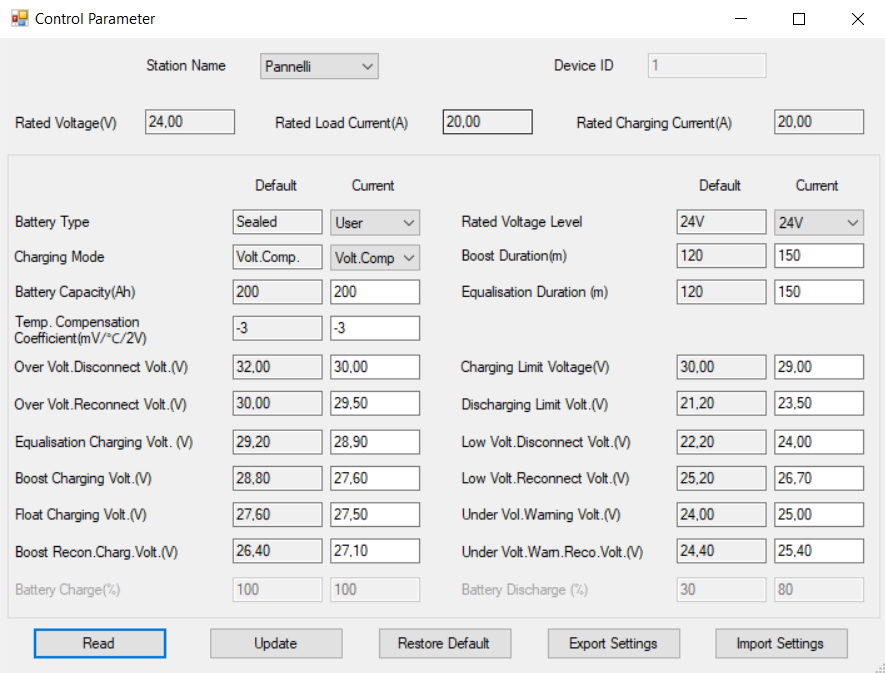

Claudio, le impostazioni le ho tutte personalizzate perchè sono batterie da avviamento e devo preservale il più possibile. Se vedi strafalcioni, sono tutt'occhi!
EPSolar non è certo il meglio, ma nemmeno "batteria"... però anch'io sto iniziando a pensare che abbia qualcosa che non va. Però, prima di darlo per morto e spendere 150 euro per uno nuovo, vorrei altri pareri... come da esempio sostituire i diodi con degli Schottky.



Immagine Allegata: pannelli 3.png

ForumEA/U/pannelli 3.png



Fix84
milliWatt


Utente
Msg:22

Stato:



Inviato il: 27/06/2019 19:30:23

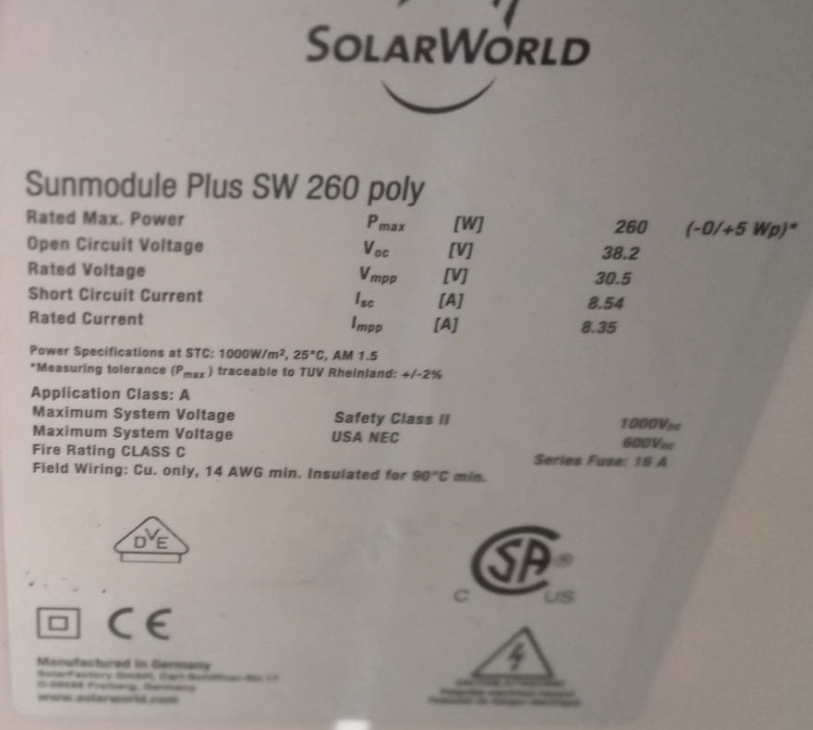

Allego le specifiche dei pannelli



Immagine Allegata: pann2.png

ForumEA/U/pann2.png



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 27/06/2019 19:33:05

Puoi mettere il modello esatto del regolatore



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 27/06/2019 19:36:21

E' per caso questo??

LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Fix84
milliWatt


Utente
Msg:22

Stato:



Inviato il: 27/06/2019 19:40:41

CITAZIONE (Claudio, 27/06/2019 19:36:21 ) Discussione.php?215722&1#MSG8

E' per caso questo??

LINK


Convermo è lui in quella versione. Oggi c'è un modello "nuovo" in pratica ha solo il display retroilluminato e basta.



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 27/06/2019 19:44:40

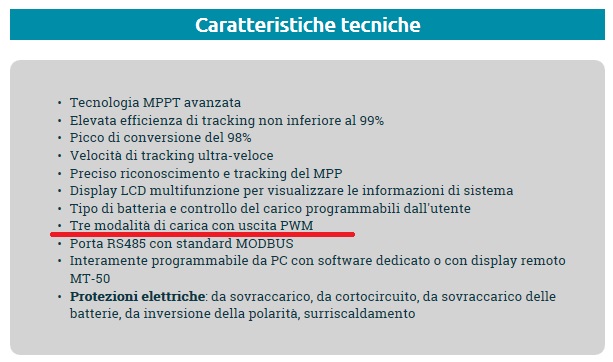

Ma il problema è sorto ora??

Perché noto una cosa strana, mai visto un MTTP con carica PWM.



Immagine Allegata: EPsolar.jpg

ForumEA/U/EPsolar.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Fix84
milliWatt


Utente
Msg:22

Stato:



Inviato il: 27/06/2019 19:50:31

CITAZIONE (Claudio, 27/06/2019 19:44:40 ) Discussione.php?215722&1#MSG10

Ma il problema è sorto ora??

Perché noto una cosa strana, mai visto un MTTP con carica PWM.


Lascia perdere cosa scrive quel sito... ce ne sono di strafalcioni in giro. E' un MPPT e gestisce le 3 batterie (gel, acido libero, sigillate) e poi ha una modalità avanzata (accedibile solo da interfaccia COM) per personalizzare un profilo (quello che ho fatto io).

Mi sono letto anche tutto il manuale, perchè mi è venuto il dubbio sulle temperature... ma c'è specificato che è ingrado d'erogare la piena potenza anche ad elevate temperature (non dice quali) e comunque ha un messaggio di stato dove apparirebbe un eventuale surriscaldamento. Ho scritto persino alla casa madre, ma è stato un buco nell'acqua enorme. Non capiscono l'inglese e rispondono "pan per focaccia".
Il problema si è presentato adesso? SI/NO nel senso che prima su questo regolatore vi era un 100W e quindi non potevo aspettarmi amperaggi di carica maggiori. Ora invece i watt sono quasi 5 volte tanto e va come prima con il 100...



Fix84
milliWatt


Utente
Msg:22

Stato:



Inviato il: 27/06/2019 19:53:29

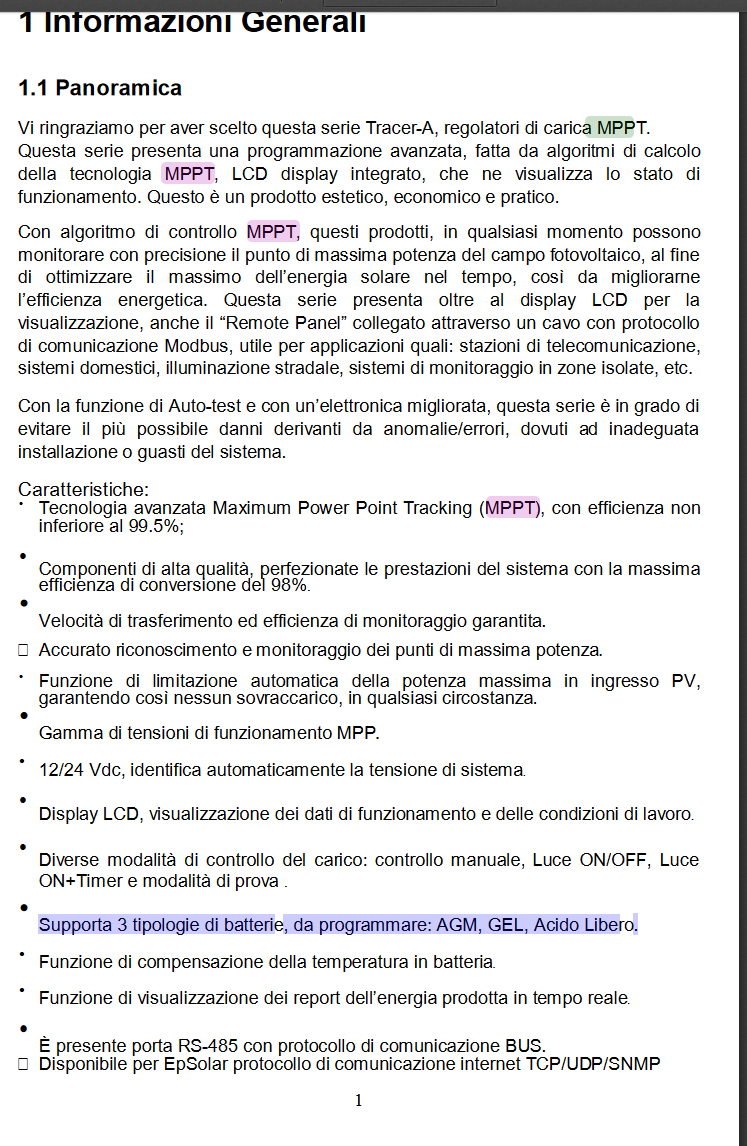

Tratto dal manuale



Immagine Allegata: manuale.png

ForumEA/U/manuale.png



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 27/06/2019 19:54:00

Prova un reset default.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 27/06/2019 19:57:40

Si effettivamente sembra MPPT

LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Fix84
milliWatt


Utente
Msg:22

Stato:



Inviato il: 27/06/2019 20:13:45

CITAZIONE (Claudio, 27/06/2019 19:54:00 ) Discussione.php?215722&1#MSG13

Prova un reset default.


Lo puoi fare solo via remoto, con un "reset default". In pratica toglie il profilo personalizzato e ripristina i parametri standard. L'ho eseguito e disattivato il carico (altrimenti mi manda in sofferenza le batterie, avendo soglie folli di distacco del carico).
Dubito cambi qualcosa... ma vale la pena provare.

EPsolar ha una buona reputazione e non è certo a buon mercato... mi girerebbero le balle se dopo 2 anni scoprissi che non ha mai funzionato a dovere e non me ne sono mai accorto perchè il pannello era troppo piccolo. Così come non posso mettere la mano sul fuoco per i pannelli da 260 attuali... sono di uno usati da stock fotovoltaico.

Sul discorso diodi, che ne pensi?
