Buonasera, vorrei un vostro parere sul materiale a mia disposizione e sul modo cui ho assenblato.

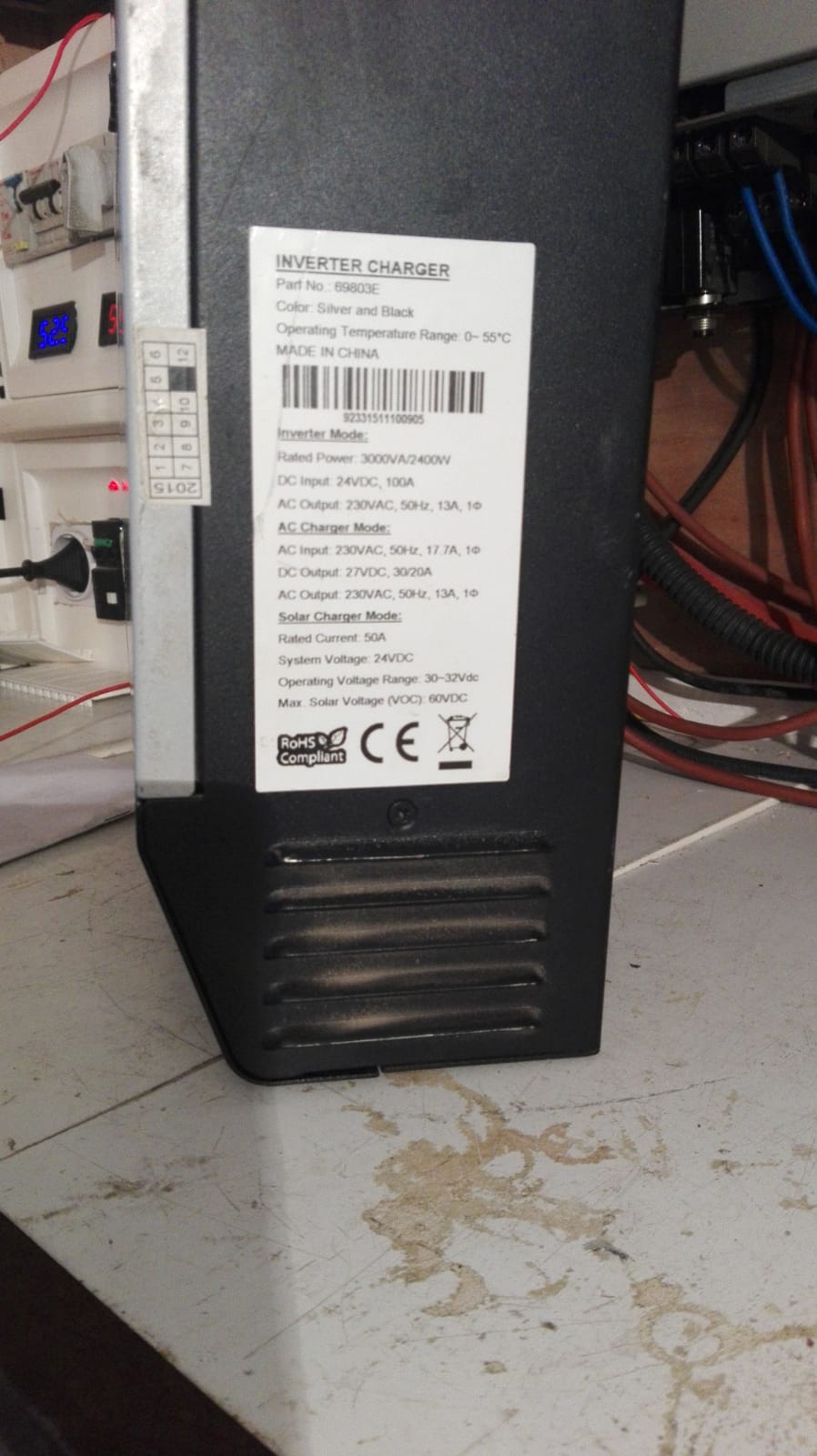

Ho acquistato un inverter di seconda mano con le caratteristiche in foto, e 4 pannelli con caratteristiche in foto. Ho montato i 4 pannelli in parallelo e attaccati sotto all inverter. Il tutto sembra andare bene, ho settato l inverter in solar e installato anche 4 batterie 105Ah. L unuca cosa e che sembra che le batterie non riescono a raggiungere la tensione di finecarica quindi mi ritrovo di sera cob le batterie al 50% della carica. Volevo chiedervi se c e uno sbaglio di connessiine dei pannelli oppure i pannelli bon riescono a raggiungere la tenzione di lavoro dell inverter

Immagine Allegata: IMG-20190527-WA0008.jpg


Ciao Palpale2, purtroppo l'erore sono i pannelli, hanno un VOC di 37.67V
e 29.81V di tensione alla massima potenza, quindi se messi tutti in parallelo non riuscitai mai a raggiungere nemmeno la tensione minima richiesta dal tuo inverter PWM

Il tuo inverter ha un VOC massimo di 60V, 37.67*2=75.34 non puoi fare serie da 2, quei pannelli non vanno daccordo con l'inverter.

Palpale2, purtroppo come dice Claudio la scelta/accoppiata tra inverter e pannelli non è stata delle migliori.
Conosco due modi per risolvere il problema però con degli inconvenienti .Il più semplice è modificare il collegamento sulla scatola diodi del cavo in uscita ma anche la potenza che ti forniranno i pannelli ne subirà una variazione.
Il secondo è creare un sistema elettronico che inizialmente inserisce una serie di diodi in serie al pannello in modo da abbassare la tensione e poi quando la tensione si è abbassata cortocircuita i diodi e ripristina la massima potenza

Quindi dovrei prendere 5 pannelli con tensione più alta? E potrei aggiungere anche altre 4 batterie?

Giusto Riccardo, anche se abbattere quella differenza ci vogliono parecchi diodi, l'unica è fare una prova, mettere in serie 2 pannelli e vedere a che tensione arrivano a circuito aperto, magari se non sono nuovi, non sono posizionati al meglio riescono a stare sotto i 60V

E sulla scatola di diodi interni del pannello che posso fare? Quanto ne comporta in termini di potenza? Se prendo pannelli nuovi che caratteristiche dovrebbero avare? Grazie a tutti per l interessamento

Palpale2 che marca c'è scritta davanti all'inverter

Syrio power ma credo che sia un farlocco perché non trovo niente in merito a questo modello specifico che c e scritto sulla targetta

CITAZIONE (Palpale2, 06/07/2019 20:39:19 )

E' un clone della Mpp Solar qui il manuale LINK

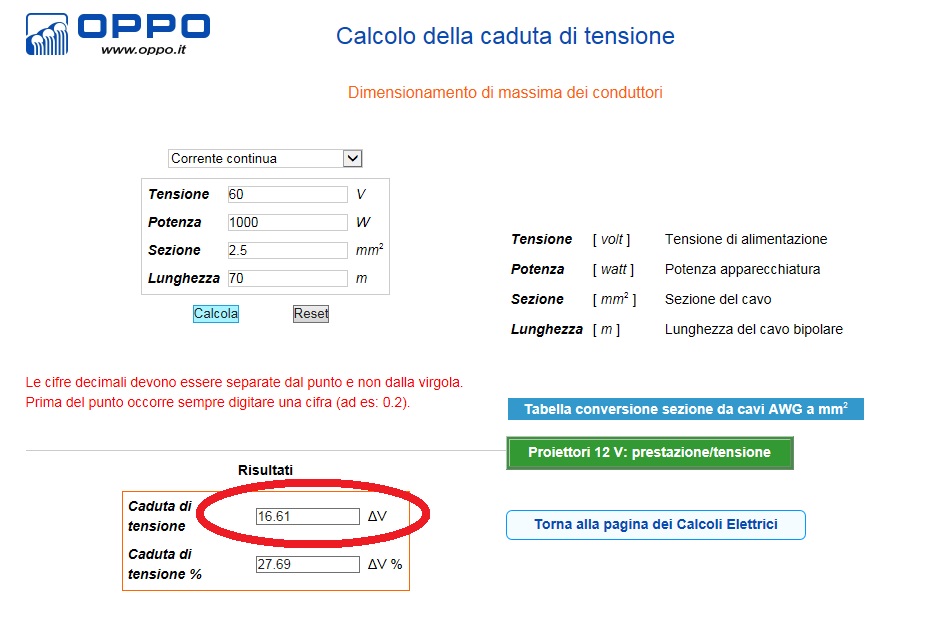

Si potrebbe causare una caduta empirica, dato che sarebbero 1000W MAX come discesa metti 70 metri di cavo 2.5mm², che con 1000W non ha problema, e rientri, è una prova poco costosa.

Immagine Allegata: Caduta.jpg

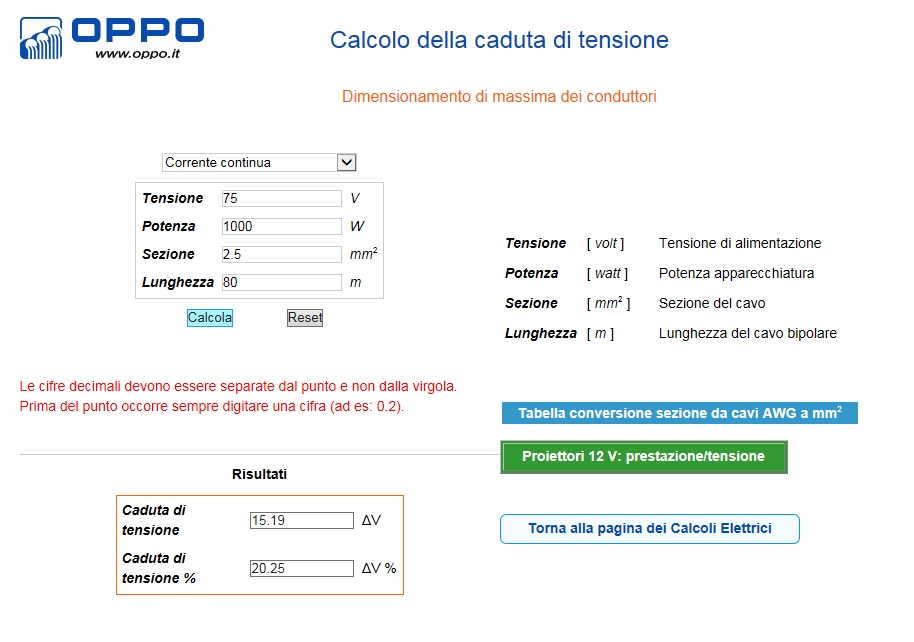

scusa o sbagliato la tensione, va calcolato sui 75V, sono 80 metri da 2.5mm², ma si perdono un sacco di Watt.

Immagine Allegata: Caduta.jpg


Riccardo facendo come dici tu potrei comprarne altri 2 soltanto e riguadagnare quello che perdo, invece di comprare 5 pannelli ne prendo solo 2 giusto?

Claudio mentre come dici tu, dovrei fare la serie 2 due pannelli e poi il parallelo giusto? Quindi è come avere solo 500w di pannelli o sbaglio
