Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 00:09:02

CITAZIONE (Riccardo, 13/07/2019 00:07:13 ) Discussione.php?215738&1#MSG13

Bella realizzazione dell'impianto

Grazie speriamo di riuscire a farlo funzionare per bene, dopo tutto il lavoro...💪💪💪



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 00:16:20

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190131_160758.jpg



Dan Worth

Avatar
KiloWatt


Utente
Msg:157

Stato:



Inviato il: 13/07/2019 00:17:42

Ciao Diego,
Girovagando su internet ho conosciuto un ragazzo irlandese che ha una Futurenergy airforce 1 (credo di prima generazione) e me ne ha parlato benissimo addirittura con il vento potente in Irlanda ha letto picchi di 2 kW. Se te la cavi con l inglese posso provare a metterti in contatto con lui.



---------------





Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 00:21:15

IMG]http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190130_180634.jpg[/IMG]
Questa foto ha la maggior parte parametri tutti in rosso solamente perché era appena stato resettato e si stava aggiornando cmq puoi vedere che ci sono tutti i parametri in basso a sinistra e poi l'ultimo è turbina stop, quando c'è qualche problema si accende uno di quello e l'ultimo(turbina stop nel mio caso si accende over speed quindi la tensione e le batterie nn c'entrano nulla secondo me



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 00:24:07

CITAZIONE (Dan Worth, 13/07/2019 00:21:15 ) Discussione.php?215738&2#MSG17

Ciao Diego,
Girovagando su internet ho conosciuto un ragazzo irlandese che ha una Futurenergy airforce 1 (credo di prima generazione) e me ne ha parlato benissimo addirittura con il vento potente in Irlanda ha letto picchi di 2 kW. Se te la cavi con l inglese posso provare a metterti in contatto con lui.

Ciao, purtroppo nn me la cavo per niente bene, cmq sicuramente la prima versione nn aveva questo regolatore di carica



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 00:25:39

CITAZIONE (Diego84, 13/07/2019 00:24:07 ) Discussione.php?215738&2#MSG18

IMG]http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190130_180634.jpg[/IMG]
Questa foto ha la maggior parte parametri tutti in rosso solamente perché era appena stato uffresettato e si stava aggiornando cmq puoi vedere che ci sono tutti i parametri in basso a sinistra e poi l'ultimo è turbina stop, quando c'è qualche problema si accende uno di quello e l'ultimo(turbina stop nel mio caso si accende over speed quindi la tensione e le batterie nn c'entrano nulla secondo me


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190130_180634_1.jpg



lupocattivo

Avatar
GigaWatt


Utente
Msg:3437

Stato:



Inviato il: 13/07/2019 09:07:23


CITAZIONE


ATTENZIONE

Diego84 e Riccardo




Le tabelle le ho postate io andando "a naso" sulle informazioni di Diego84.

Rileggendomi il tutto credo di aver postato un modello diverso. Se magari Diego84 ci fornisce qualche dato in piu' magari troviamo i riferimenti precisi!

Tuttavia guardanto le curve di risposta, sono abbastanza vicine ad una retta a 45° ( ovvero hanno una proporzionalita' lineare ).

Da questo fatto deduco che, almeno dal punto di vista dei controlli, si possa considerare la velocita' di rotazione (rpm) come valore doppio rispetto alla velocita' del vento in metri-per-secondo (MPS).

Se cosi' fosse dalla foto di Diego84 leggo WIND 4.6 e dunque sono (4,6/4*280=322) e se la tabella vale il doppio 644 RPM per (WIND)mentre per 8.8 (8,8/8,6*420=~430 quindi 860 RPM per (AV) e non mi sembrano valori molto lontani da quelli dichiarati da Diego84.
ERRORE!: AV dovrebbe corrispondere ad Average Velocity (solo mostra) quindi in italiano sarebbe la velocita' media e non quella massima.


Quindi, la butto la proprio tanto per chiaccherare, ma a spanne occorre impostare meglio quei due valori e comunque e' proprio una soluzione del piffero... Serve un manuale corretto!!!

PS: credo che Diego84, tu non abbia settato i parametri di funzionamento, quidi la centralina funziona con dei valori standard generici(di default).



Modificato da lupocattivo - 13/07/2019, 09:19:48


---------------





Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 10:05:58

Beh forse la tua risposta è un po azzardata... io ho settato tutto in base alle mie esigenze nn sto usando le impostazioni originali penso di essere stato chiaro sulle problematiche quella foto è stata fata dopo il reser e l'anemometro ovviamente continua a girare segnando il vento che era a quella velocita e se si legge in alto a sinistra c'è il restart che scalava da 30secondi a zero quella foto è puramente indicativa dell'interfaccia nn prendete i valori in considerazione in quanto quando viene resettato va tutto im rosso come se tutto fosse sballato per poi aggiornarsi



lupocattivo

Avatar
GigaWatt


Utente
Msg:3437

Stato:



Inviato il: 13/07/2019 10:59:45

CITAZIONE (Diego84, 13/07/2019 10:05:58 ) Discussione.php?215738&2#MSG22



Beh forse la tua risposta è un po azzardata...


Hai perfettamente ragione! Del resto i dati della Airforce 1 che ho rintracciato io, non sembrano corrispondere al tuo modello. Se magari ci dai un riferimento preciso allora le risposte saranno meno "spannometriche".

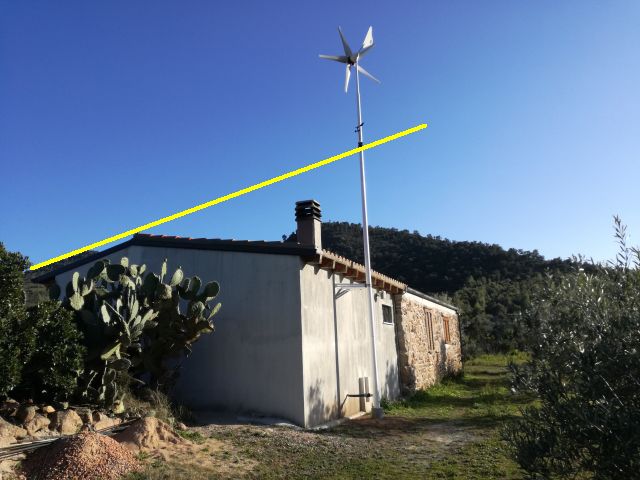

Comunque visto che ho lo "spannometro" a portata di mano azzardo un'ipotesi generica. Da quanto si vede nella tua foto l'elica e' posizionata verso la direzione dei venti prevalenti immagino e la cosa che mi suggerisce un qualche "malfunzionamento". E' la probabile interferenza della falda del tetto sul flusso percepito dall'anemometro.
Penso che se l'anemometro rileva velocita' del vento non coerenti con la frequenza di rotazione dell'elica la centralina intervenga per protezione.

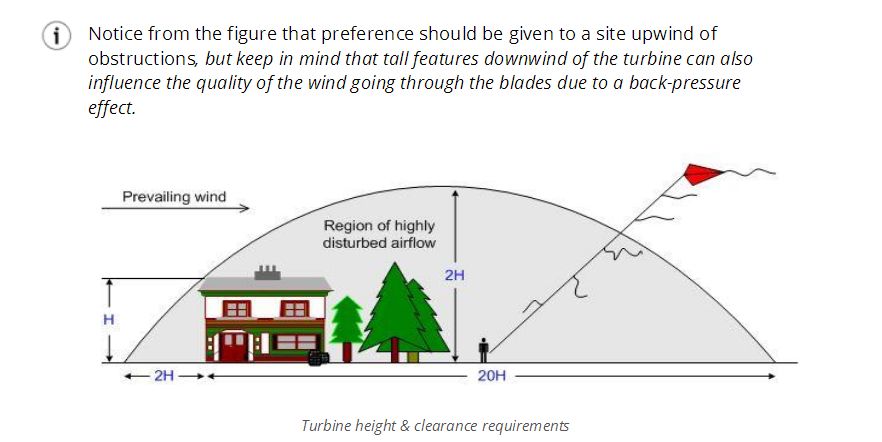

L'eolico sembra posizionato giusto dietro ad un possibile ostacolo perturbante.

http://www.energialternativa.info/public/newforum/ForumEA/U/tetto-perturbazione.jpg



http://www.energialternativa.info/public/newforum/ForumEA/U/evitare-perturbazione.jpg



In regime di bassa ventilazione il tetto potrebbe non influire troppo, ma con velocita' del vento piu' elevate potrebbe funzionare da trampolino per il flusso d'aria, quindi l'elica gira veloce mentre l'anemometro crede che il vento sia poco...



Modificato da lupocattivo - 13/07/2019, 11:06:03


---------------





Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 12:55:08

Nn riesco ad inviare le foto e nn riesco a capire perché... cmq ho fatto tutto a regola d'arte nn penso che il problema sia quello il problema è che vorrei anticipare la produzione se si può fare nn a 350 giri al minuto e spostare lo stop a 1200/1300 giri sempre se qualcuno sa come potrei fare e se fosse fattibile... sarebbe stato bello se qualcuno del forum avesse la stessa macchina air force 1 per fare dei confronti



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 12:56:48

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_123612_2.jpg



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 12:58:01

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_123550_1.jpg



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 12:59:55

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_123605_1.jpg



lupocattivo

Avatar
GigaWatt


Utente
Msg:3437

Stato:



Inviato il: 13/07/2019 13:27:36

CITAZIONE (Diego84, 13/07/2019 12:55:08 ) Discussione.php?215738&2#MSG27

Nn riesco ad inviare le foto e nn riesco a capire perché...


OK ! Ora vedo se posso postarti una sequenza di istruzioni per postare le foto (almeno come l'ho capita io, perche' nel forum non ho trovato spiegazioni)

Le due che hai postato vanno bene, ma quello che occorrerebbe conoscere e' come si entra nel menu' dei settaggi... Sul manuale cartaceo da qualche parte forse hanno messo un link per scaricare il manuale, magari con quello forse rintraccio le istruzioni per modificare il funzionamento. Io non trovo il manuale, dovremo aspettare le tue foto credo...



---------------





Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 13:38:23

Nel menu dei settaggi ci entri con il pulsante che vedi in basso a destra e touch c'è scritto setting ed entri nel menu dei settaggi
http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190131_170924.jpg
