Inviato il: 14/12/2022 11:25:44

Alla fine questo inverter ho capito che è della serie Voltronic King
Ora è felicemente in parallelo con un altro Kingh 5K

Sto pensando a come levare le piombo ma tenere la sicurezza
che non si rompa inverter incaso di scangio del BMS o intervento
del fusibile o mangetotemrico batteria.

Per fare questo dato che la serie King
vuole sempre la batteria connessa, carica sia da sorgente Fv
che da sorgente Ac e in caso di sgancio batteria devo quindi
togliere sia Ingresso FV che ingresso AC

Ragionando ho due soluzioni :
1 SSR sia Lato FV che AC
2 Magnetotermici con bobina a lancio
Il tutto comandato da un DIY contat sul contatto NC che in caso di sgcangio batteria
o sottovoltaggio chiude il contatto
Ovviamente resta chiuso anche se viene a mancare la sua alimentazione essendo NC
Nel caso del uso con SSR il tutto verebe fatto sul contatto NA e con uno Step Down
per portare la tensione batteria anche se carica da 60 a 24V supportati dall'eccitazione del SSR
qui un video dove ho simulato la cosa cosa ne pensate ?

https://www.youtube.com/watch?v=cMbDybHYvEw&t=7s

LINK

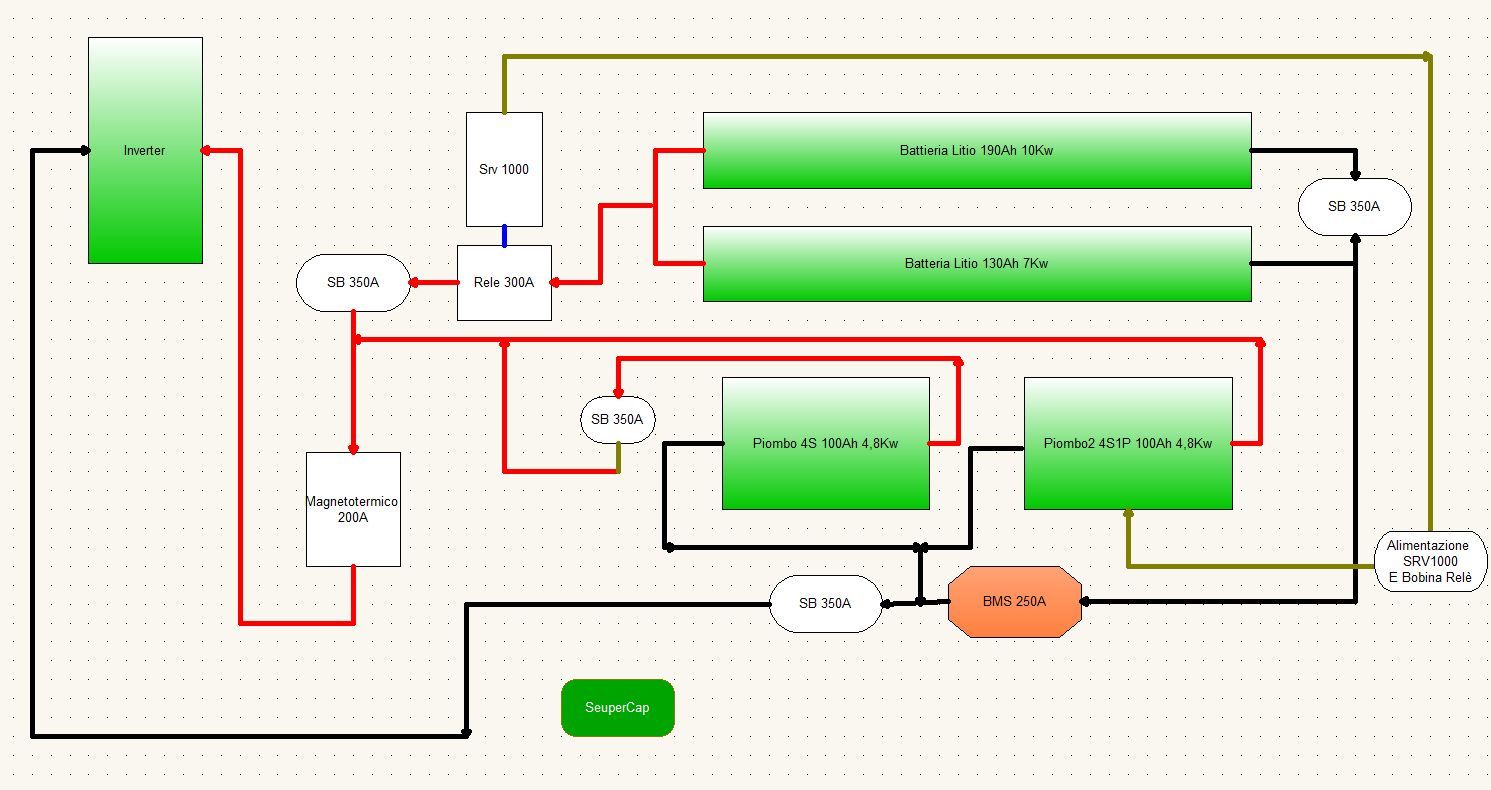

Ora è connesso cosi

http://www.energialternativa.info/public/newforum/ForumEA/V/CollegamentoBatterieSavio.jpg



Modificato da saviothecnic - 15/12/2022, 15:44:42


---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Gerrygno
milliWatt


Utente
Msg:1

Stato:



Inviato il: 17/01/2023 15:07:01

CITAZIONE (saviothecnic, 14/12/2022 11:25:44 ) Discussione.php?216117&1#MSG0

Buon Giorno,

Mi si è rotto inverter SUN-2000GTIL2-LCD

Avendo ora sezionato impianto posso fare ameno di un inverter
con la funzione di limitatore ed usarne uno ibrido
che ha anche funzione di UPS

Vorrei comunque rimanere su basse tensioni sia lato Pannelli Solari che Batterie

Girando sul web mi sono soffermato sulla marca EASUN POWER
E in special modo sul modello ISolar SMK 5KW che mi sembra tra i piu completi ed aggiornati

Qualcuno di voi lo conosce ? Sa dirmi come vanno ?

La cosa che piu vorrei capire che ho in dubbio
E se inverter ad esempio in caso ho un carico da 4000W e in caso ho da batterie e pannelli solo 2000W se lavora integrando con Utility configurato con la Funzione SBU
ovvero priorita Solare Batteria utility.
Quindi prelevando 2000W da pannelli e batterie e i restanti 2000W dalla rete e lo stesso di sera prelevando 2000W dalle batterie e il restante dalla rete e non fare switch secco Utility batterio e solare in ca
so le fonti lato DC non siano sufficienti per alimentar eil carico non so se sono riuscito a spiegarmi.

Grazie

Qui sotto Manuale i icone che ho trovato che sembrano avallare la mia ipotesi
ma vorrei la conferma da qualcuno piu esperto e che sicuramente ne capisce piu di me

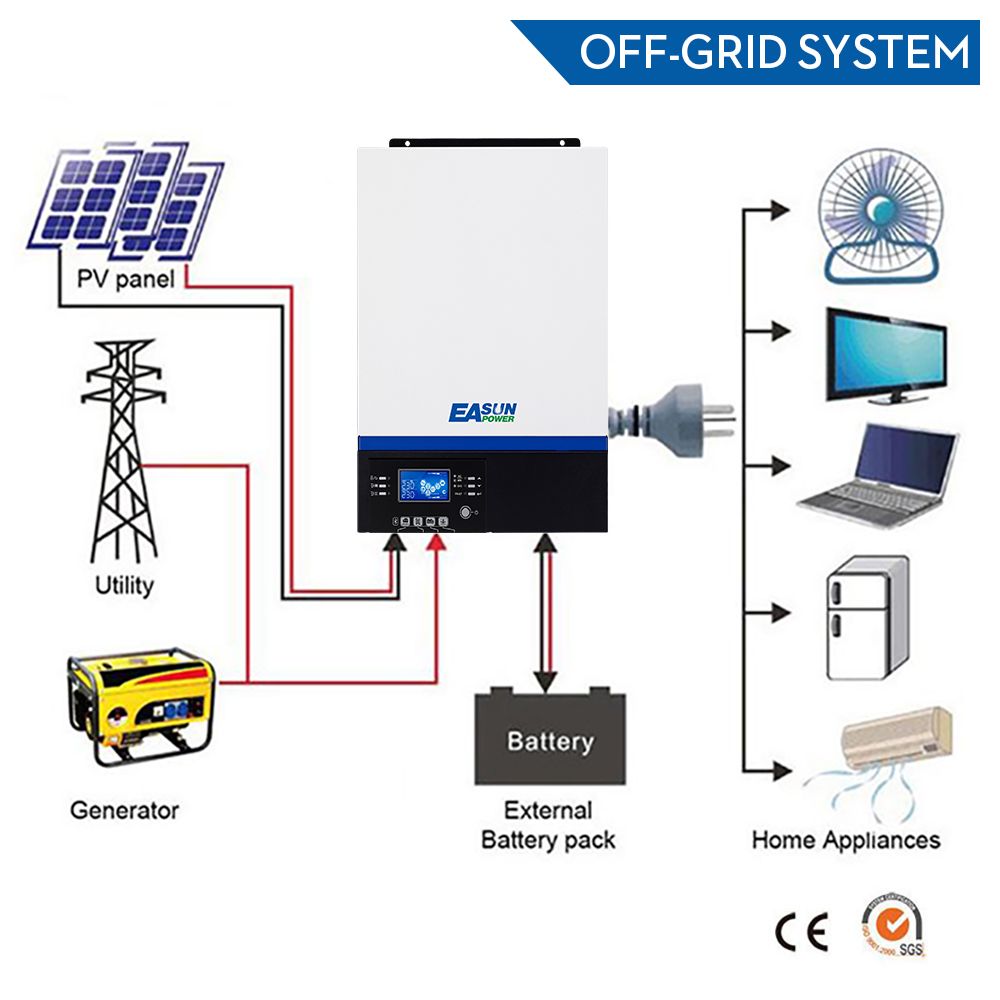

http://www.energialternativa.info/public/newforum/ForumEA/U/DiagrammaDue_1.jpg



http://www.energialternativa.info/public/newforum/ForumEA/U/LineModeInverter_1.jpg



http://www.energialternativa.info/public/newforum/ForumEA/U/ISolar%20SMK%203KW%205KW%20Series.pdf

http://www.energialternativa.info/public/newforum/ForumEA/U/ISolar%20SMK%203K%205KW-User%20Manual_2.pdf



Ma io ho preso tre inverter easun ibridi ma più o meno simili al tuo, la batteria lifepo4 da 280ah 48v devo attaccare un bms o posso collegare direttamente all'inverter?



saviothecnic

Avatar
MegaWatt


Utente
Msg:501

Stato:



Inviato il: 09/03/2023 15:36:32

CITAZIONE (Gerrygno, 17/01/2023 15:07:01 ) Discussione.php?216117&6#MSG80

Ma io ho preso tre inverter easun
ibridi ma più o meno simili al tuo, la batteria lifepo4 da 280ah 48v
devo attaccare un bms o posso collegare direttamente all'inverter?

Io uso LiIon cmq la cosa piu importante è il Bilanciato il BMS lo puoi anche evitare
Ma io per sicurezza ho usato tutti e tre i sistemi
Ovvero :
Bilanciatori
BMS
E SRV100 con rele di potenza



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



saviothecnic

Avatar
MegaWatt


Utente
Msg:501

Stato:



Inviato il: 09/03/2023 15:53:45

Buon giorno a tutti voi per i piu esperti vi chiedo :

@Claudio

@emuland

Dato che so implmentando l'Eolico Verticale ho tolto il parallelo Piombo AGM dal sistema LiIon

Quindi l'attuale config è :

Primo Piano 129,6Ah 1080 celle da 1,8A 4Px18Px15S

Secondo Piano 194,4Ah 1620 celle da 1,8A 6Px18Px15S

Terzo Piano 180Ah 1350 celle da 2,0A 5Px18x15S

Totale 4050 celle saldate 810 Singoli fusibili Saldati per una potenza teorica di 504Ah che sono contando la tensione minima di 48V circa 24Kw

Visto che ora non ho piu le piombo vorrei modificare i setaggi che prima erano stati pensati assieme a voi
per un compromesso per il parallelo con le AGM

Quindi ora richiedo il vostro supporto / suggerimento consiglio ragionando assieme su cosa ne pensate di questa config

Vedo che molti configurano sulle LifePo4 Bulk e Float allo stesso valore
Domanda è cosi anche per le Li-Ion 18650 ?

Quindi vorrei cosi modificare i Settaggi Inverter :

P26 Bulk 60,5V /15 4,033V Max cella Teorici 4,2
Quindi non le carico al 100% voluto per aumentare i cicli di vita anche perche sono celle usate

P27 Float 54,6 /15 3,64V Medi cella Teorici 3,7 ma qui sono in dubbio va bene cosi o devo settarlo come il Bulk ?

P13 Ritorno alla tensione di scarica 50V 3,33V Minima Teorici 3,2V
Quindi non le scarico allo 0% voluto per aumentare i cicli di vita anche perche sono celle usate

P29 Cut Off Ritorno ad Enel 50V /15 3,33V Tensione di danneggiamento Teorica 3V
Con le piombo era 48V quindi ora qui sono voluto andare piu consmervativo

Poi in caso il BMS o Inverter impazisse ho come sicurezza sempre SRV1000 e DRY Contat A30

Settaggio SRV1000 e A30 sgancio V-Max=62 V-Min=48 5s delay 2V delta
Questi settaggi sono cosi anche sul BMS Daly in teoria se inverter lavora bene non dovrebbe mai arrivare a 62V o 48V di minima
e se ci arriva o sgancia il BMS o SRV100 o A30 su tre uno deve funzionare

Io ho provato con questi parametri ma sembra che cosi le batterie arrivano a 54V poi la batteria non continua a caricarsi
Quindi potrebbe essere questo il motivo per il quale meglio settare sia Bulk che Float a 60,5V ?

Quindi userie le LiIon da 50 a 60,5V va bene come rang ?



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Riccardo

Avatar
GigaWatt


Utente
Msg:2906

Stato:



Inviato il: 09/03/2023 17:30:15

CITAZIONE (saviothecnic, 09/03/2023 15:36:32 ) Discussione.php?216117&6#MSG81

CITAZIONE (Gerrygno, 17/01/2023 15:07:01 ) Discussione.php?216117&6#MSG80
Ma

Io uso LiIon cmq la cosa piu importante è il Bilanciato il BMS lo puoi anche evitare


saviothecnic il BMS è come il salvavita su un impianto di casa, senza specie sulle litio ion, rischi il Faccine/blowup.gif



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



saviothecnic

Avatar
MegaWatt


Utente
Msg:501

Stato:



Inviato il: 09/03/2023 20:47:33

CITAZIONE (Riccardo, 09/03/2023 17:30:15 ) Discussione.php?216117&6#MSG83

saviothecnic il BMS è come il salvavita su un impianto di casa, senza specie sulle litio ion, rischi il Faccine/blowup.gif


SI concordo pienamente Riccardo infatti ho detto importantissimo il Bilanciatore attivo
Il BMS volendo si puo anche evitare "e un ANCHE" ma se vedi la mia config ansi se sai damri
una dritta per il mio quesito sopra ben venga

Leggi che io stesso uso tutto

Bilanciatore BMS Daly SRV1000 e A30 come ho scritto su visto che oltre Inverter
Anche il BMS potrebbe far bizze
Ho scritto "Poi in caso il BMS o Inverter impazisse ho come sicurezza sempre SRV1000 e DRY Contat A30"

Quindi proprio da me consiglio di usare tutto ma ognuno poi deve vedere le sue tasche



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Riccardo

Avatar
GigaWatt


Utente
Msg:2906

Stato:



Inviato il: 10/03/2023 11:51:48

Ciao saviothecnic il problema dei nostri inverter almeno sul mio fa cosi, è l'innalzamento della tensione di batteria quando viene staccato un grosso carico di almeno 2:3kW vi è un innalzamento della tensione di + di 1V.Le mie quando sono nella fase di bulk con impostazione di 56,1V nel stacco del carico arrivano anche a 57,3:5 V
Ho visto in altra discussione che tieni SRV1000 a 62V con un delta di 2V e un delay di 5 sec. Penso che sia troppo alto per delle 15S.
Sulle mie litio in altro impianto ho un sistema simile con impostato 61V e 0,3V di delta e 2 sec più conservativo del tuo.
I paralleli tra diverse tipologia non li ho mai fatti collegandoli direttamente, sbilanci di correnti troppo elevate se le batterie sono in buono stato. Quando ho utilizzato i paralleli li ho fatti con più inverter e banchi separati.un idea potrebbe essere di mettere un regolatore separato per le lifepo4 che si alimenta dalle altre batterie ma diventa tutto piu costoso e complesso.
Stai attento con i generatori eolici su quei gruppi misti di batterie, quando prendono il vento sparano energia a volontà
Io utilizzo 51:61 per le litioion



---------------
