Saluti a tutti.
Avrei bisogno di un aiuto per regolare o configurare il seguente inverter.
WEE elvovert vc220/0.55 modello un pochino vecchio e non riesco a trovare nesun manuale su internet.
Il problema consiste nella partenza, parte in ritardo oppure non parte per niente. A volte succede che una volta partito gira per circa una ventina di secondi poi si ferma ed inizia a lampeggiare un led (con la scritta Trip)
Quando parte funziona tutto, nel senso che si riesce a regolare i giri con il potenziometro e con le apposite vitine riesco a regolare giri massimi e minimi.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20201102_123855%20(1488%20x%201984).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20201102_123919%20(1984%20x%201488).jpg



Il motore è questo con il suo collegamento
http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20201104_114249%20(1488%20x%201984).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20201104_114345%20(1488%20x%201984).jpg




---------------






Gastoneg

Avatar
GigaWatt


Utente
Msg:1273

Stato:



Inviato il: 21/11/2020 19:12:32

Altra foto dove ci sono i pin di configurazione e le viti per le regolazioni.
I tre led, partendo da destra
tutto a destra, rimane sempre acceso
centrale, quando il motore gira rimane sempre acceso, quando il motore si ferma in modo anomalo inizia a lampeggiare.
Tutto a sinistra rimane sempre spento.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20201121_190039%20(1984%20x%201488).jpg



---------------






Gastoneg

Avatar
GigaWatt


Utente
Msg:1273

Stato:



Inviato il: 23/11/2020 17:39:25

Fatto funziona, chi la dura la vince
Non chiedetemi come ho fatto, sinceramente dato la mia negazione ero pronto al botto......



---------------






Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 23/11/2020 17:53:26

E bravo, ho cercato, si trovano diverse cose di quella marca ma per l'Elvovert VC nulla.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Gastoneg

Avatar
GigaWatt


Utente
Msg:1273

Stato:



Inviato il: 23/11/2020 18:13:19

Grazie, di questo modello non si trova niente.
Forse troppo vecchio.



---------------






Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 24/11/2020 00:35:52

Avevo trovato questo LINK ma non centra nulla.

ELVOvert VC: Istruzioni per l'uso (Versione 00/00)



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Gastoneg

Avatar
GigaWatt


Utente
Msg:1273

Stato:



Inviato il: 28/11/2020 18:31:22

Oggi ho lavorato per circa due ore con il sopracitato inverter.
A metà lavoro ho avuto un arresto anomalo, per fortuna dopo è ripartito e non ha dato più problemi.
Dato che l'inverter era fermo da parecchi anni senza tensione mi dicono che la causa potrebbe essere il condensatore ad alta efficienza.
Ho cercato in internet ma di uguali non ne ho trovati, toccherà montarne uno che possa andare bene anche se non uguale.
Non ci capisco niente, per me è arabo

Gentilmente mi potreste postare o indicare qualche link in modo che possa acquistarlo.
Grazie in anticipo

le misure
Diametro 40mm x 75mm di lunghezza

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20201128_175644%20(1488%20x%201984).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/1%20(2).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/2_12.jpg




Modificato da Gastoneg - 28/11/2020, 18:48:04


---------------






Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 28/11/2020 18:57:34

Ma è uno o sono due?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Gastoneg

Avatar
GigaWatt


Utente
Msg:1273

Stato:



Inviato il: 28/11/2020 19:02:03

Solo uno, l'ho smontato questo pomeriggio
Ho fato più foto per leggere bene tutta la scritta.



---------------






Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 28/11/2020 19:06:24

Questo l'hai visto? LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Gastoneg

Avatar
GigaWatt


Utente
Msg:1273

Stato:



Inviato il: 28/11/2020 19:35:13

Si l'ho visto.
questo ha 4 pin, il mio ne ha 5



---------------






Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 28/11/2020 19:36:41

come sono configurati i 5 PIN, cosa c'è scritto.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 28/11/2020 19:45:59

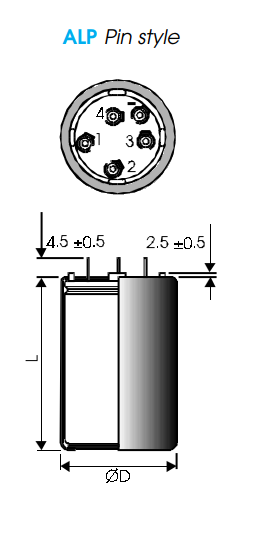

Bisogna cercare ALP Pin Style



Immagine Allegata: APL.png

ForumEA/U/APL.png



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 28/11/2020 19:50:24

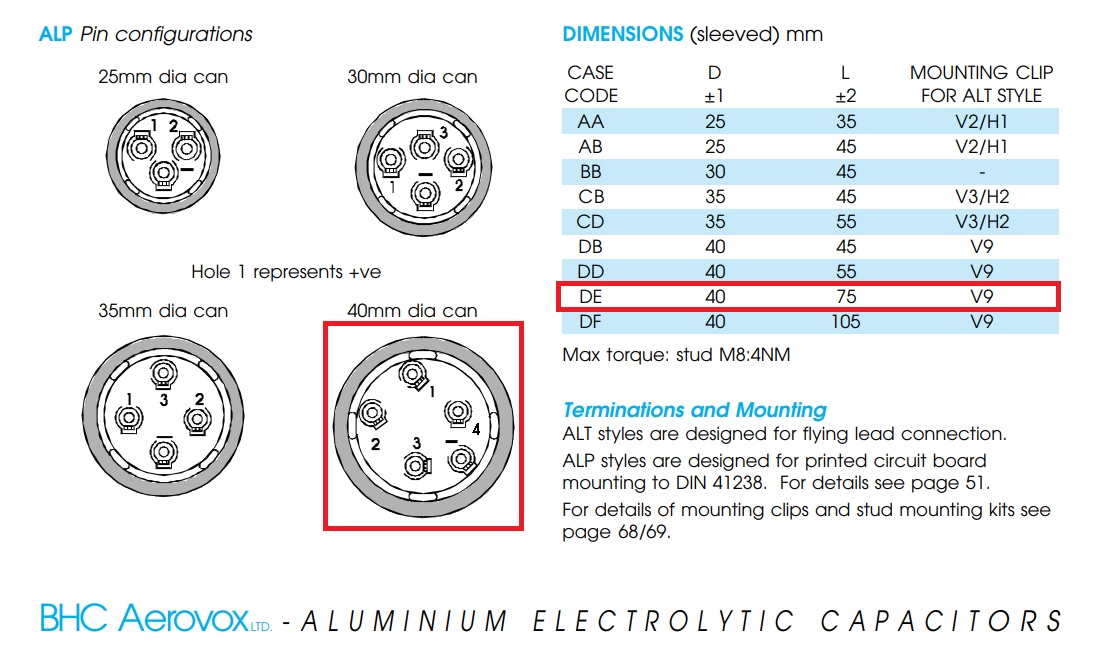

ALP Pin configurations

I capacitor BHC Aerovox sono molo usati in HiFi



Immagine Allegata: ALP.jpg

ForumEA/U/ALP.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 28/11/2020 19:58:19

Il nuovo codice di quel condensatore è

AL-20A471DE400

Il pin 1 è il Positivo, il 5 negativo, tutti gli altri sono il negativo o finti usati per un fissaggio migliore sul circuito.

ConnectionsHole 1 represents +veHole 5 represents -veTerminals 2,3 and 4 may be at negative terminalpotential due to the presence of electrolyte. They areintended for mechanical connections only. It isrecommended that they are soldered to the printedcircuit board

Additional dummy pins are provided for stability. Notethat the case and dummy pins may be at negativeterminal potential.

Connections Hole 1 rappresenta + veHole 5 rappresenta - veTerminali 2,3 e 4 possono essere a potenziale terminale negativo a causa della presenza di elettrolita. Sono previsti solo per collegamenti meccanici. Si raccomanda di saldarli al circuito stampato

Per la stabilità sono previsti ulteriori perni ciechi. Si noti che la custodia e i finti pin possono essere a potenziale negativo determinante.

Tradotto con www.DeepL.com/Translator (versione gratuita)
