Solare Fotovoltaico
Tre domande piccolo impianto ad isola


FinePagina

nandofire
Watt


Utente
Msg:36

Stato:



Inviato il: 14/07/2021 02:29:06

Buonasera. Sono un neofita del fotovoltico e mi sto accingendo a montare un piccolo impianto di illuminazione giardino che dovrà funzionare a 12 volts senza inverter

Tutto è cominciato con un regalo ricevuto di un pannello monocristallino Moscatelli di 190W, 9,5A smontato da un camper davvero come nuovo

Ho quindi acquistato:

un regolatore di carica mppt Victron Energy SmartSolar MPPT regolatore di carica 100/20-48 20 A che costicchia, ma mi gustava un bel po’

per adesso userei una batteria auto da 60A in ottimo stato, in attesa di comprarne una specifica per fotovoltaico

5 metri di cavi pannello regolatore di carica 4 mm, specifici per basse tensioni. Nessun fusibile tra pannello e regolatore. Il regolatore possiede già un fusibile di 25A, mi sembra.

Cavi di 50 cm tra regolatore e batteria, sezione 16 mm

un serie di lampade da 12 volts che non supereranno i 100 watts totali

un sezionatore di 40 A tra la batteria e il carico

le mie domande:
1) che amperaggio dovrà avere il fusibile che ho intenzione di mettere tra il regolatore e la batteria? 2) che tipo di fusibile dovrei usare? Va bene un portafusibile da quadro?
3) Che sezione di cavo (Circa 40 metri) a bassa tensione dovrò usare per le varie lampade?

Grazie delle eventuali risposte



Claudio

Avatar
PetaWatt


MODERATORE
Msg:11381

Stato:



Inviato il: 14/07/2021 09:12:15

Ciao nandofire, 100W a 12V = 8.333A, con una batteria da 60A sei ben oltre la sua capacità e avrai forse un'ora di luce prima che il regolatore stacchi per bassa tensione batteria.

Con cavo da 4mm² a 100W su 40 metri hai una caduta di quasi 3V, all'ultima lampadina arriveranno si e no 9V.

Devi usare delle lampade a led o l'impresa sarà molto ardua.



---------------
Inverter HYD6000-ZSS, 5250W pannelli, 500A AGM stanche.






<...



nandofire
Watt


Utente
Msg:36

Stato:



Inviato il: 14/07/2021 11:39:53

Ciao Claudio, grazie per la risposta.

Ripeto, mi hanno regalato la bicicletta e adesso DEVO pedalare

Posso senz'altro diminuire il wattaggio delle lampade, riducendo la zona da illuminare.

quindi, diciamo una trentina di watts, 10 metri di cavo e comprare un paio di batterie da 60A da collegare in parallelo (120A 12Volts)

con queste nuove specifiche, che amperaggio deve avere il fusibile sul positivo che va dal regolatore alla pacco batterie?

Arigrazie



Claudio

Avatar
PetaWatt


MODERATORE
Msg:11381

Stato:



Inviato il: 14/07/2021 18:41:38

Devi stare molto basso con i Watt, ricorda che una batt. da 60A 12V ha una capacità massima di 720W ma ne puoi usare solo 1/3 = 240W se vuoi che duri 2 o 3 anni e mai andare sotto i 12V, le batt. da auto non sono fatte per erogare energia in modo continuativo ma a spunti e ricariche immediate.

Ricorda anche che i Watt che consumi di notte li devi poi poter ricaricare di giorno, quindi la quantità di pannelli deve essere almeno il triplo del consumo.

Il fusibile lo dovrai mettere di capacità doppia rispetto alla corrente che può gestire il regolatore.

Domanda, lo fai per giocare e fare pratica per capire il fotovoltaico o lo fai per risparmio, per la prima ipotesi OK è tutto lecito ma per la seconda lascia perdere.



Modificato da Claudio - 14/07/2021, 18:44:38


---------------
Inverter HYD6000-ZSS, 5250W pannelli, 500A AGM stanche.






<...



Biomass

Avatar
PetaWatt


AMMINISTRATORE
Msg:18370

Stato:



Inviato il: 14/07/2021 20:43:31

Effettivamente.....direi costoso e non conveniente



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile

Caldaia Tesi H2O ...



nandofire
Watt


Utente
Msg:36

Stato:



Inviato il: 15/07/2021 02:21:36

Effettivamente mi sto rendendo conto dei limiti, quindi sto riducendo le mie esigenze. Ma ho urgenza di illuminare mettendo in sicurezza un cortiletto dove non arriva la 220V e visto che già posseggo il pannello e batteria (aggratisse) e il regolatore di carica e qualche faretto led , vorrei almeno provarci.

quindi il fusibile sul positivo tra regolatore e batteria dovrebbe essere di 40 ampere? Vanno bene i fusibili lama delle auto ?

grazie



Claudio

Avatar
PetaWatt


MODERATORE
Msg:11381

Stato:



Inviato il: 15/07/2021 09:24:57

CITAZIONE (nandofire, 15/07/2021 02:21:36 ) Discussione.php?216563&1#MSG5



quindi il fusibile sul positivo tra regolatore e batteria dovrebbe essere di 40 ampere? Vanno bene i fusibili lama delle auto ?

grazie


Faccine/thumbup1.gif

Calcola ogni faretto 1A, con una batt. da 60A ne puoi mettere 5 o 6 non di più. LINK dubito siano da 10W con 12 led ma per illuminare il giardino basta veramente poco, io uso 4 lampade LED da 6W per 500 m³ e sono più che sufficienti per vedere dove cammini, nel buio basta poco.



Modificato da Claudio - 15/07/2021, 09:40:40


---------------
Inverter HYD6000-ZSS, 5250W pannelli, 500A AGM stanche.






<...



nandofire
Watt


Utente
Msg:36

Stato:



Inviato il: 17/07/2021 03:09:42

CITAZIONE (Claudio, 15/07/2021 09:24:57 ) Discussione.php?216563&1#MSG6





Calcola ogni faretto 1A, con una batt. da 60A ne puoi mettere 5 o 6 non di più. LINK dubito siano da 10W con 12 led ma per illuminare il giardino basta veramente poco, io uso 4 lampade LED da 6W per 500 m³ e sono più che sufficienti per vedere dove cammini, nel buio basta poco.


Grazie, non conoscevo questi faretti a 12V, mi sembrano interessanti. ho a disposizione vari faretti led a bassa tensione di risulta (vari voltaggi da verificare), vedo un po' cosa posso fare e vi posterò i risultati. grazie dell'aiuto



lupocattivo

Avatar
GigaWatt


Utente
Msg:2448

Stato:



Inviato il: 17/07/2021 06:39:35

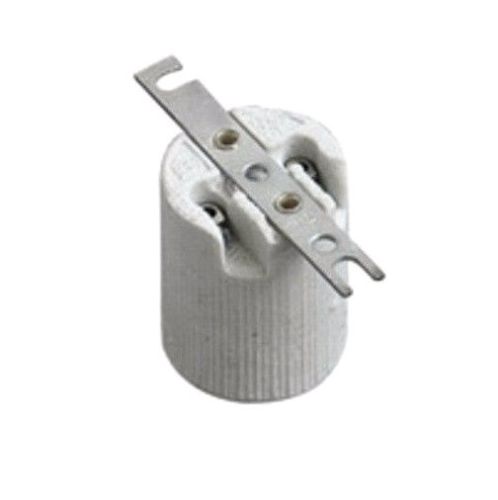

Forse OT, ma non troppo... Ciao, io a suo tempo ho "Taroccato" un vecchio faro con sensore di movimento a lampada alogena da 500W. Ho tolto il portalamada da alogena e ne ho fissato al suo posto uno del tipo "Mignon"

http://www.energialternativa.info/public/newforum/ForumEA/U/Portalampada_staffa_E14.jpg


Ho utilizzato una Lampada Led Della Osram pagata caruccia: 7 €uro

http://www.energialternativa.info/public/newforum/ForumEA/U/lampada04.jpg



ma che ha una Potenza irrisoria: 0,8W come luminosità dovrebbe corrispondere ad una lampada da 5/6W (65 Lumen) e assorbimento 4mA... Diciamo che accesa H24 per un mese, in tutto consumerebbe poco più di 1 kWh pari a 0,20 €...
Ovviamente nel mio faro si accendeva solo di notte e soltanto al passaggio di qualcuno; era posta al termine di una scalinata esterna 5 m di altessa ed aveva un campo di illuminazione di una decina di metri comunque sufficente.
All'epoca ne acquistai una decina, che poi usai per sostituire le piccole lampade degli AbatJour, quelle dei vecchi lampadari a Brcci ( di solito 3/4 le si tenevano svitate e spente ).
Più utile fu la sostituzione delle lampade dei frigoriferi; più luce e meno calore.
Mi spinsi pure oltre e la sostituii anche al mio
Forno a microonde!



Modificato da lupocattivo - 17/07/2021, 17:57:36


---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:11381

Stato:



Inviato il: 17/07/2021 10:37:06

Lupo il sistema deve funzionare a 12Vdc



---------------
Inverter HYD6000-ZSS, 5250W pannelli, 500A AGM stanche.






<...



lupocattivo

Avatar
GigaWatt


Utente
Msg:2448

Stato:



Inviato il: 17/07/2021 17:56:21

CITAZIONE (Claudio, 17/07/2021 10:37:06 ) Discussione.php?216563&1#MSG9


...deve funzionare a 12Vdc...


Sì, tuttavia se si deve illuminare una qualche zona vicino a casa, se hai un sistema con Pannello-Regolatore-Batteria, poi tutti i cavi per raggiungere le utenze, mi sa che diventano la parte più onerosa, e non poco...

Direi che l'ideale, se le distanze sono abbastanza considerevoli sarebbe usare quei fari a Led tipo FARO FARETTO LED CON PANNELLO SOLARE IP65 2W 5W ESTERNO RICARICABILE LUCE FREDDA | eBay (EUR 19,00 cad.), ma non mi convincono molto...
Magari poi si può prendere in esame il sistema "Centralizzato" che andrebbe bene per le luci "Periferiche", magari un gruppo non ,molto distanti tra loro e dalla batteria...

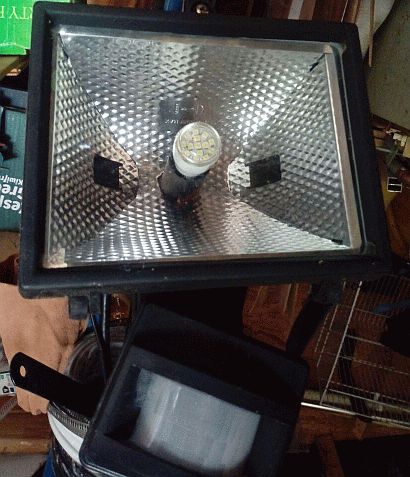

Io questo della foto, lo avevo installato nella casa dei suoceri, Illuminava le scale che salgono dal giardino all'abitazione che sta al primo piano. Ha fatto sempre il suo dovere, ma ultimamente il PIR faceva le bizze. Per non saper nè leggere, nè scrivere l'ho sostituito.

Ecco il "Tarocco"...

http://www.energialternativa.info/public/newforum/ForumEA/U/Faro-PIR-Parathom.jpg



---------------
