Come montare pannelli su tegole romboidali in fibrocemento?

VISUALIZZA L'ALBUM

Pag: (2)   [1]   2    (Ultimo)


FinePagina

ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 08/11/2021 00:53:26

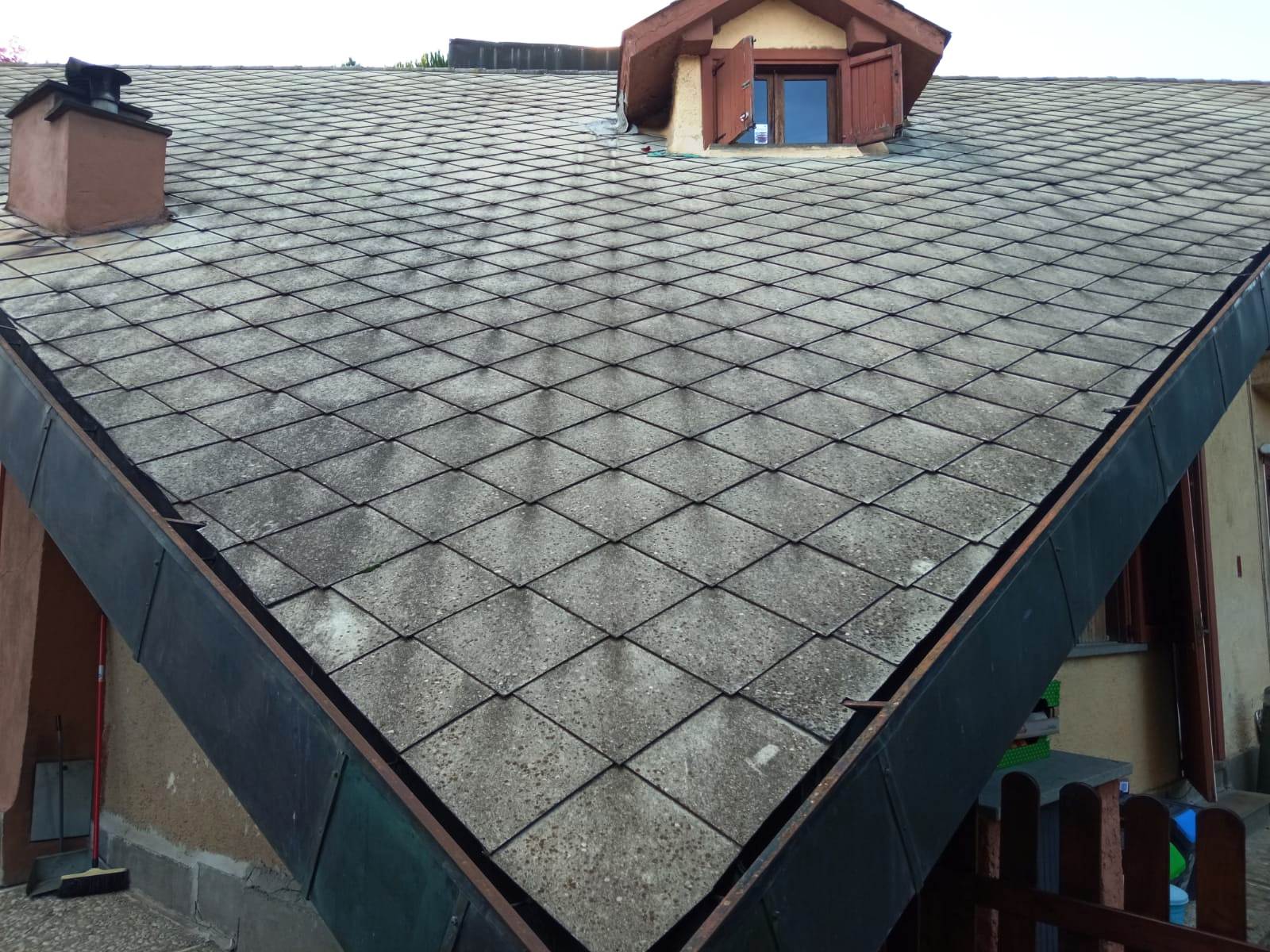

Non riesco a capire se e come si possono montare i pannelli sul mio tetto coperto da tegole romboidali di fibrocemento ecologico.
http://www.energialternativa.info/public/newforum/ForumEA/U/disposizione.jpeg
Si tratta di tegole "Eternit senza amianto" 40x40x0,4 (chiamate anche ardesie "alla francese") fissate su un reticolato di listelli di legno installato sul tetto in cemento.
Purtroppo il fornitore dell'epoca (Edilit) sembra avere chiuso, non riesco a trovare dei ganci specifici da fissare sui listelli e non so a chi rivolgermi. Qualsiasi consiglio sarà molto benvenuto.




Immagine Allegata: disposizione.jpeg

ForumEA/U/disposizione_1.jpeg



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:12533

Stato:



Inviato il: 08/11/2021 01:32:29

Ciao ITS59, hai una foto senza tegole per comprendere la struttura sottostante?



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.





<...



ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 08/11/2021 10:48:18

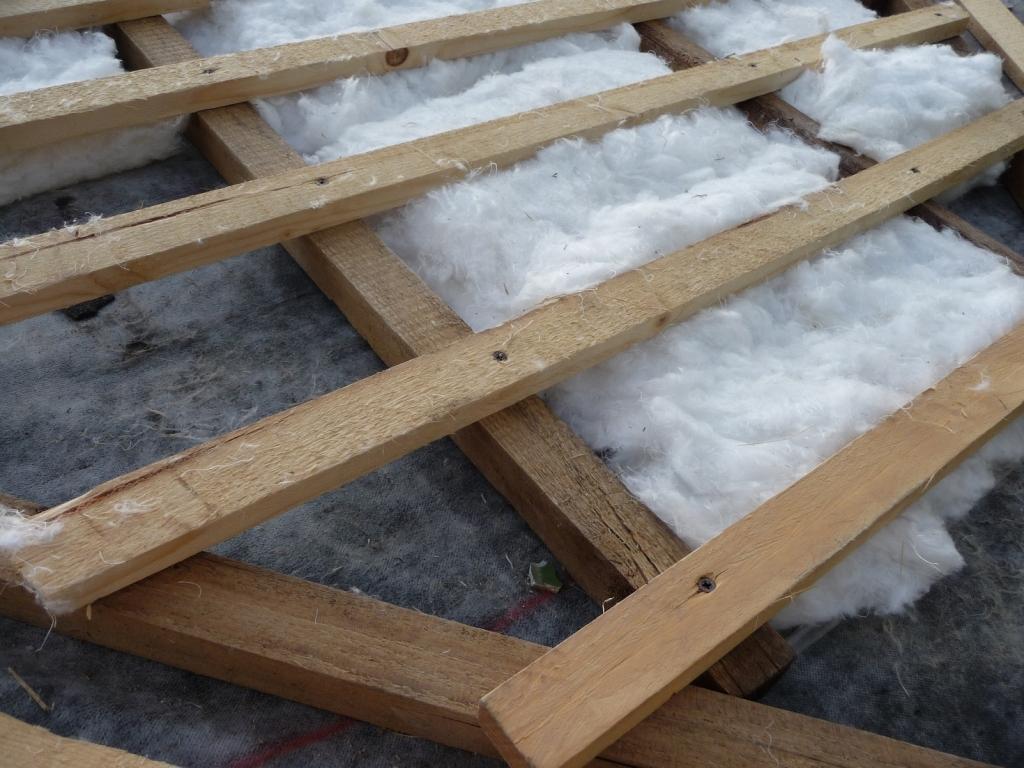

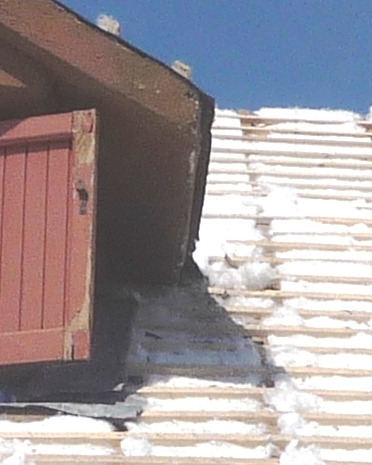

Ciao Claudio, grazie per la risposta. Allego le foto e anche il manuale di posa originale.
http://www.energialternativa.info/public/newforum/ForumEA/U/posa_recolan_smalli.JPG
http://www.energialternativa.info/public/newforum/ForumEA/U/2-LatoEst_recolan.JPG



Immagine Allegata: 2-LatoEst_recolan.JPG

ForumEA/U/2-LatoEst_recolan_1.JPG


Scarica allegato

ManualeInstallazioneTegole.pdf ( Numero download: 29 )



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:12533

Stato:



Inviato il: 08/11/2021 14:26:18

OK listelli orizzontali a misura per il fissaggio delle scandole, le staffe andrebbero fissate al listello, il problema è lo spessore delle staffe che deve passare fra la scandola inferiore e la superiore, la scandole hanno uno spessore forse doppio rispetto alle staffe, bisogna provare se è possibile creare uno scasso con il FEX sulla scandola superiore o metà e metà, in modo che si possa alloggiare la staffa che poi andrà fissata al listello.

Che spessore hanno le scandole?

Questa è la staffa, dovrebbe avere uno spessore di 5mm. LINK



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.





<...



ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 12/11/2021 11:23:10

Grazie Claudio. Lo spessore delle scandole è di 4 mm circa. "Scasso con il Fex" intendi con smerigliatrice angolare a disco? Non potendo rimuovere facilmente le scandole, che sono agganciate l'una all'altra mediante un ramponcino, bisognerebbe indovinare la posizione del listello per fare il taglio. Inoltre dato che le scandole non sono inchiodate ai listelli, bisognerebbe evitare i punti sui vertici dove sono agganciate tra loro. Mi domando anche se per l'impermeabilità basterebbe mettere della scossalina per ogni staffa, che aggiungerebbe spessore. Insomma: senza istruzioni dettagliate specifiche per queste scandole, o notizie da qualcuno che ha già eseguito un lavoro simile, temo che chiunque faccia il lavoro possa compromettere la funzionalità della copertura.



---------------





ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 12/11/2021 11:56:02

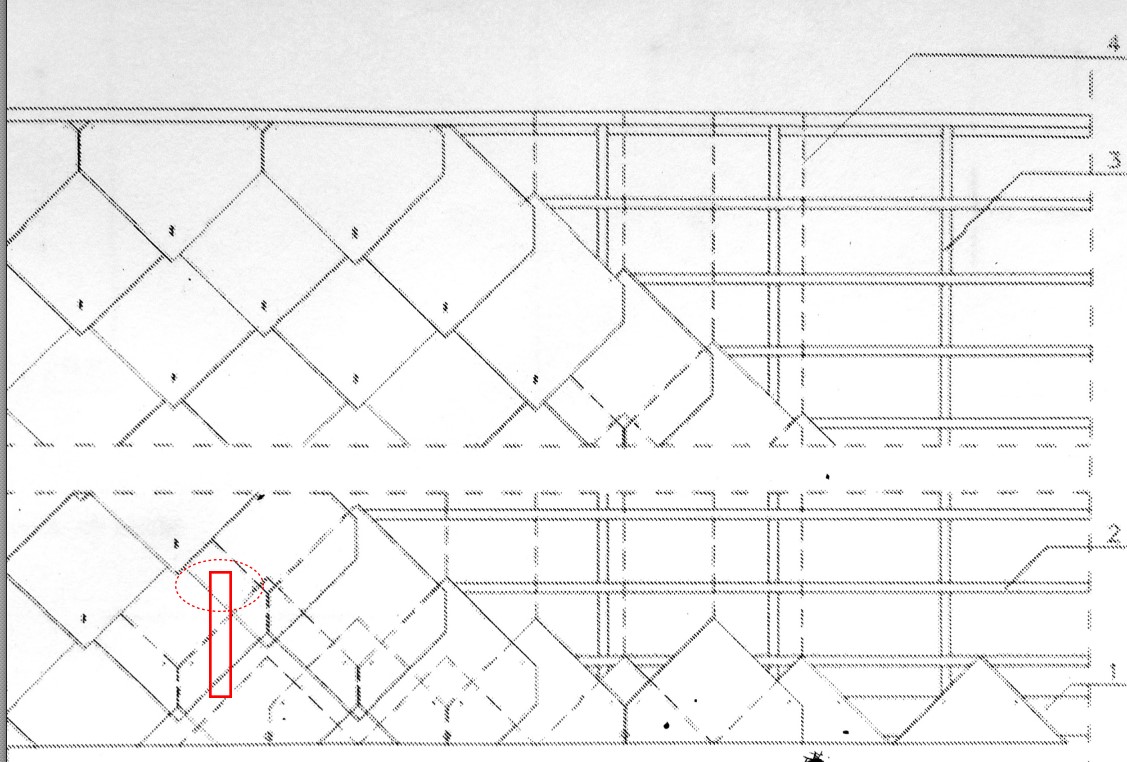

Ragionando sullo schema nelle istruzioni di posa delle scandole, mi sembra che la staffa dovrebbe passare sullo spessore complessivo creato dalla sovrapposizione di più scandole (almeno 8 mm o 12 mm a seconda della posizione esatta). Ma mi preoccupa soprattutto la parte superiore del taglio (ovale punteggiato nello schema), che non capisco come si potrebbe proteggere dalle infiltrazioni.



Immagine Allegata: taglio.pdf

ForumEA/U/taglio.pdf



---------------





ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 12/11/2021 11:57:14

schema scandole



Immagine Allegata: taglio.jpg

ForumEA/U/taglio_1.jpg



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:12533

Stato:



Inviato il: 12/11/2021 13:50:33

Non è per nulla un tetto semplice, dovresti cercare di risalire al produttore delle scandole per vedere se hanno studiato una soluzione.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.





<...



ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 17/11/2021 18:35:07

CITAZIONE (Claudio, 12/11/2021 13:50:33 ) Discussione.php?216674&1#MSG7

Non è per nulla un tetto semplice, dovresti cercare di risalire al produttore delle scandole per vedere se hanno studiato una soluzione.


Grazie ancora. Intanto, come testimonianza per eventuali futuri lettori con lo stesso problema, e nella speranza di ottenere opinioni in proposito vi aggiorno su quanto ho trovato finora.

Ho consultato persone in diverse nazioni alla Etex Group, entro cui Eternit è confluita, ma nonostante un cortese aiuto dall'Islanda non ho ancora una risposta.
Per ora cercando sul web ho trovato due possibili soluzioni:
1 - Una ditta che mi ha suggerito di forare le scandole in corrispondenza dei listelli per fissare barrette di supporto dei binari, frapponendo del nastro impermeabilizzante in butilenenastro impermeabilizzante in butilene tra scandola e barretta. Se possibile fissare le barrette in verticale per evitare di creare ostacoli al deflusso dell'acqua sulle tegole, oppure creare degli orifici di passaggio ritagliando il butilene. Da profano mi sembra una proposta molto sensata.
2 - Un sistema americano certificato e garantito di incollaggio dei supporti sul tetto. Viene utilizzato in zone soggette a cicloni e i tecnici della ditta mi hanno confermato che aderirebbe in modo particolarmente solido su un supporto in fibrocemento.



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:12533

Stato:



Inviato il: 17/11/2021 18:57:12

Abbiamo trascurato una info. i travetti orizzontali, dove sono fissate le scandole, sono fissati a travetti verticali, sotto i quali vi è un telo freno vapore, come sono fissati i travetti verticali, cosa c'è sotto il telo freno vapore, cemento tipo soletta o nulla?



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.





<...



ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 18/11/2021 01:44:27

Cemento tipo soletta. I travetti verticali sono fissati con grosse viti nel cemento.



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:12533

Stato:



Inviato il: 19/11/2021 16:46:59

Allora puoi vedere se riesci ad adattare i supporti come quelli che ho messo sul tetto del BOX LINK sotto le tegole ho l'ondulina in fibrocemento, ho forato da 8mm il colmo dell'ondulina avvitato il vitone nelle travi isolato il tutto e fissati i supporti per i pannelli, sono Kit comodissimi tu puoi scegliere il Kit con vitoni a tassello per calcestruzzo, forando da 8mm la scandola il travetto e soletta, avviti tutto e poi vai di isolante, catramoso, o silicone.

Vitoni

LINK



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.





<...



ITS59
milliWatt


Utente
Msg:9

Stato:



Inviato il: 26/11/2021 01:34:42

Grazie Claudio. A questo punto mi domando se non potrebbe essere sufficiente avvitare viti normali nei travetti (magari montando i supporti in verticale o comunque provvedendo a lasciare dei passaggi per lo scorrimento dell'acqua lungo la pendenza) come mi è stato nel frattempo gentilmente suggerito dal responsabile commerciale di Energiasolare100. Questa soluzione avrebbe il vantaggio di non rischiare di creare (ulteriori) ponti termici nel tetto in corrispondenza dei vitoni.
In ogni caso, dando per scontato che il tetto del tuo box sia rimasto perfettamente stagno, trovo utilissima la testimonianza del fatto che una banda isolante tra il fibrocemento e il supporto in corrispondenza del foro nel tuo caso è risultata sufficiente a garantire la tenuta stagna. Buona notizia!
Spero di potere contraccambiare ritornando a raccontare i dettagli della soluzione adottata in consultazione con l'installatore e i risultati verificati al più presto (a questo punto penso nella prossima primavera).



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:12533

Stato:



Inviato il: 26/11/2021 10:19:54

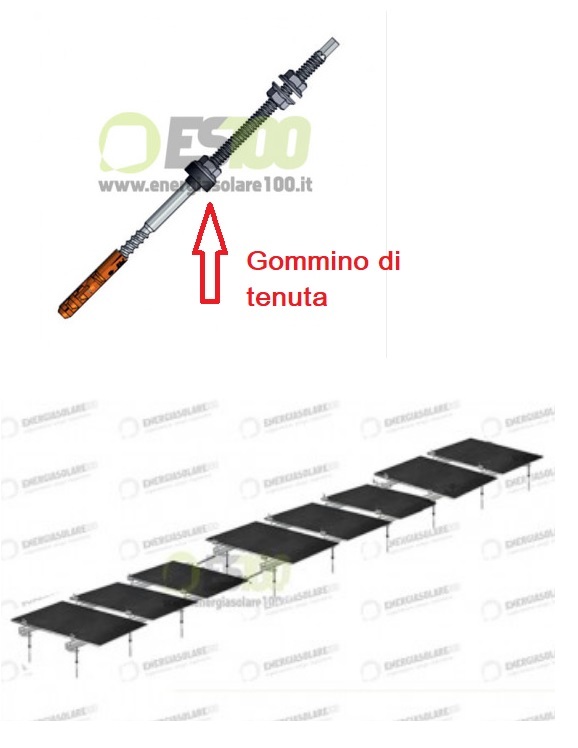

Si la tenuta è ottima, i vitoni hanno un gommino con compressione regolabile, li ho sporcati di mastice e avvitati, non terrei conto del ponte termico per 1 cm² a vitone.



Immagine Allegata: Vitone.jpg

ForumEA/U/Vitone_1.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.





<...



lupocattivo

Avatar
GigaWatt


Utente
Msg:2938

Stato:



Inviato il: 26/11/2021 19:28:51

Qui lo dico e qui lo nego...
E metterli a terra?
Sono appassionato della montagna e frequento(avo) spesso l'Austria.
Lì, ho visto che i pannelli preferibilmente li montano... A terra.

Diciamo che di solito la neve serve come isolamento termico; su questo tetto però non li ho visti...

I pannelli andrebbero puliti a varie riprese.

Se hanno qualche inconveniente tocca salire sul tetto e non ho visto nemmeno la "Linea Vita" dove aggangiare un'eventuale imbragatura.

Se poi si devono fare misure o riparazioni coprirli con un telo oscurante sul tetto è un altro problemino... Ricordiamoci che con il sole producono tensioni che potrebbero essere anche pericolose.

Anche per l'orientamento verso il Sole, sul tetto non è che si possa tanto scegliere.

A livello suolo possono essere facilmente dissimulati mentre sul tetto spesso sono un pugno in un occhio.

Dopo 150 milioni di chilometri non credo che una decina di metri più vicini possa migliorare la resa.

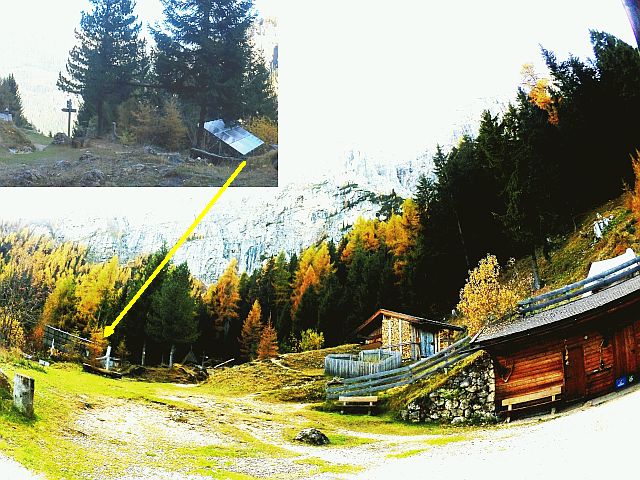

Per fare un esempio in AltoAdige ne hanno installati nelle vicinanze e dissimulati alla malghettascillar (1693 m)

Se aprite l LINK i pannelli non si vedono, io credo anche di aver postato una foto dove si vedono...

Brontolii a parte ho cercato in Rete qualcosa del tipo Gancio per coperture d'ardesia

Pensando che è un fabbricato di montagna ho cercato SISTEMI FERMANEVE ... Magari quelli con i bordi tubolari probabilmente potrebbero fornire una discreta base di ancoraggio

PS: trovata la foto...

http://www.energialternativa.info/public/newforum/ForumEA/U/Alpe-di-siusi_1.jpg



Modificato da lupocattivo - 26/11/2021, 19:41:53


---------------
