4048 del 2015 tenta di avviarsi e si spegne ciclando

VISUALIZZA L'ALBUM


FinePagina

gruppo

Avatar
GigaWatt


Utente
Msg:969

Stato:



Inviato il: 02/11/2022 19:38:19

Dal 2015 ho questo inverter e da qualche anno lo uso senza moduli fv con ricarica batterie a 40A e pacco batterie da 400Ah che ricarico solo da rete sempre in servizio utility praticamente lavora sporadicamente se per caso manca tensione di rete per mantenere videosorveglianza e collegamento internet .
Oggi mancata tensione in uscita anche se la tensione di rete c'era, recatomi nei pressi dell'inverter vedo che il display e i tre led si accendono e si spengono di continuo in concomitanza con il rumore di scatto di rel.
progressivamente stacco differenziale di uscita differenziale di ingresso e spengo l'interruttorino sotto il 4048 ma niente continua a ciclare tentando di accendersi al ritmo di circa 1,5Hz,
allora stacco l'alimentazione a batteria e la ricollego e appena giro lo switch sotto del 4048 comincia a ciclare e rimane a ciclare anche se rispengo lo switch piccolo.
per fermarlo devo staccare alimentazione batterie, ovviamente ingresso AC e uscita AC sono scollegati cosi come pure le stringhe dei moduli.
pensando fossero le batterie fruste ho provato ad aggiungere un alimentatore in parallelo alle batterie da 56V 8A ma niente fa sempre il solito scherzetto.
non si sente nessun beep e non vedo nessun errore perch non fa tempo ad accendersi che subito si rispegne.
avete qualche idea di dove cominciare a guardare per riparare il 4048



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2768

Stato:



Inviato il: 02/11/2022 21:34:47

Ciao Gruppo, dal problema che descrivi potrebbe essere un assorbimento superiore al progetto sui circuiti che vengono alimentati della parte bassa tensione +12 -12 +5V o un condensatore guasto sempre nella parte di filtraggio dell'alimentatore in bassa tensione



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI20...



Riccardo

Avatar
GigaWatt


Utente
Msg:2768

Stato:



Inviato il: 02/11/2022 21:41:44

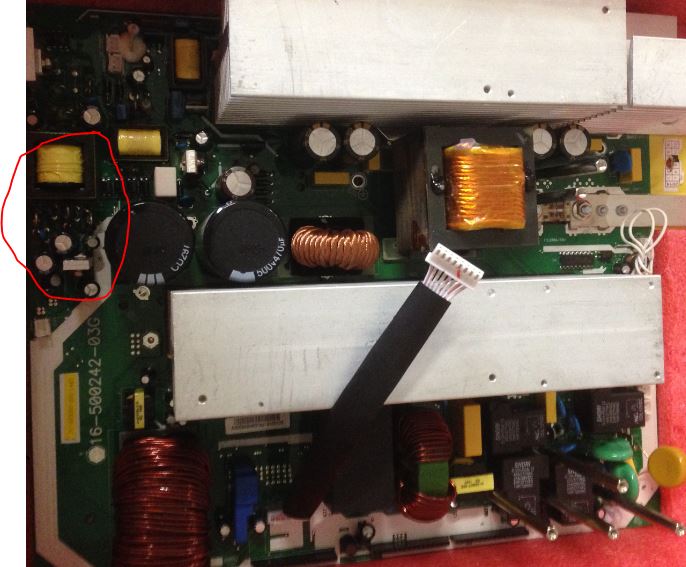

cerca qui vedi uscita alimentatore basse tensioni



Immagine Allegata: 555.JPG

ForumEA/U/555.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI20...



gruppo

Avatar
GigaWatt


Utente
Msg:969

Stato:



Inviato il: 03/11/2022 14:50:45

Grazie Riccardo, visivamente sembra ok ma dovr tirare gi tutto per accedere in quanto la zona parzialmente coperta dal mppt , il mio quello con l'aletta nera.
Ti aggiungo che staccando il connettore del display e dando alimentazione solo batterie non cicla mentre se colleghi il display si.
se lo scollego mentre cicla il ciclo diminuisce di frequenza.
Abbiamo un link dove recuperare lo schema elettrico?

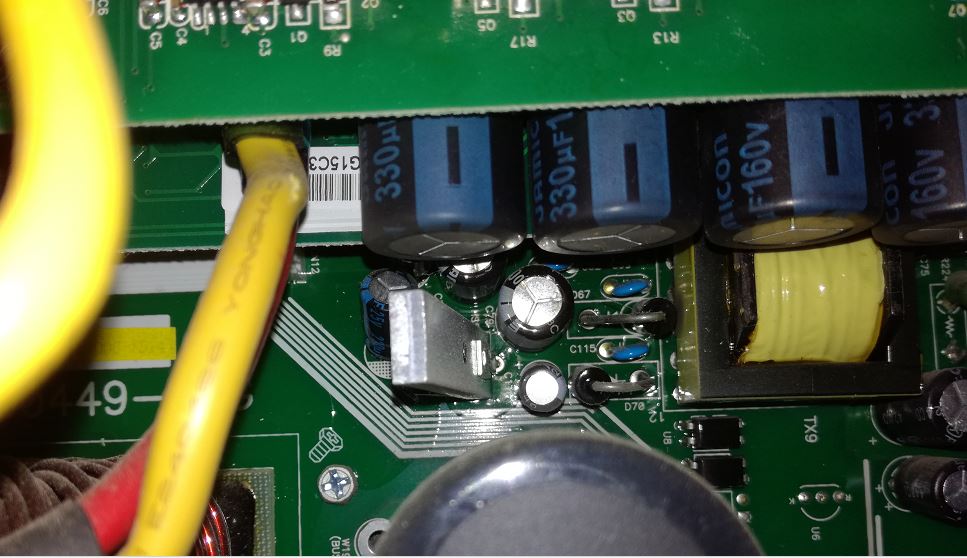

http://www.energialternativa.info/public/newforum/ForumEA/U/Cattura_88.JPG



googlando ho trovato questo LINK



Modificato da gruppo - 03/11/2022, 16:06:53


---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2768

Stato:



Inviato il: 04/11/2022 08:58:13

Probabilmente il condensatore che cerca di caricarsi o l'integrato dei 5V

Non credo ci siano schemi elettrici dell'inverter



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI20...
