Buongiorno, finalmente mi è arrivato il bms seplos, l'ho montato e funziona tutto bene, ora devo mettere i due moduli in parallelo, leggendo le istruzioni
al punto 9.4.2 CAN DIP address set
MASTER PACK DIP 8=OFF 7=OFF 6=OFF 5=ON

SLAVE PACK DIP (PER 2 PACKS) 4=OFF 3=OFF 2=OFF 1=ON

OPPURE AL 9.4.1 RS485 COMUNICATION
PRIMO MODULO DIP 1=ON (TUTTI GLI ALTRI OFF)
SECONDO MODULO DIP 2=ON (TUTTI GLI ALTRI OFF)

vorrei capire bisogna scegliere il tipo di comunicazione can o rs485 in base a cosa?
e poi il collegamento tra le porte dei 2 bms come mi regolo, non ho trovato istruzioni in merito



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 07/12/2022 14:59:45

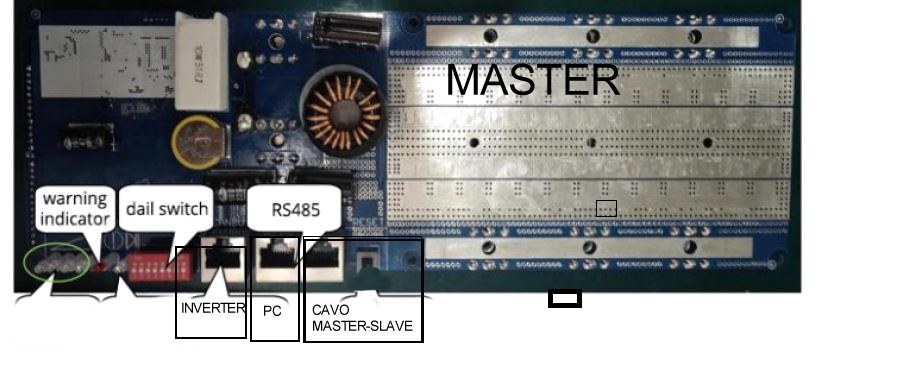

forse sbaglio, sul master



Immagine Allegata: Cattura.JPG

ForumEA/U/Cattura_101.JPG



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 07/12/2022 15:04:51

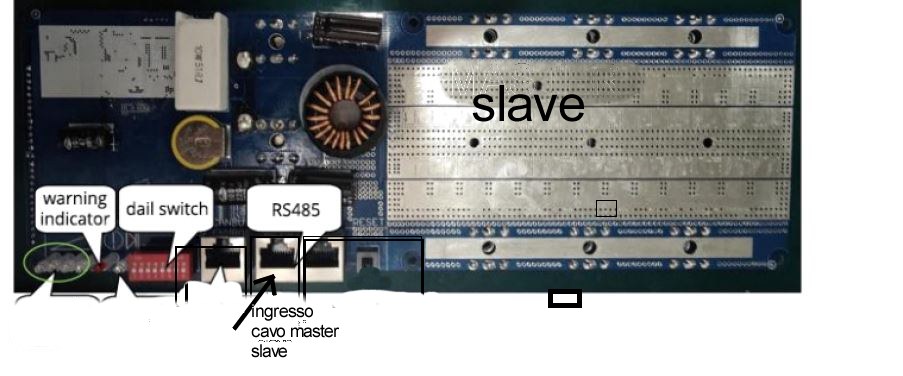

nel slave...



Immagine Allegata: Cattura.JPG

ForumEA/U/Cattura_102.JPG



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 07/12/2022 16:34:36

Le due porte RS485 sono perfettamente in parallelo usa quelle che vuoi



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 07/12/2022 16:58:14

INDIRIZZO DIP:
Se i pacchi batteria sono collegati in parallelo, l'indirizzo DIP
identifica ciascun pacco con indirizzi diversi.

Bit da 1 a 4 definisce il N del banco.
Bit da 5 a 8 per l'indirizzo del banco.

Master
numero del banco(1) DIP 1-ON indirizzo 0 quindi tutti gli altri OFF

Slave
numero del banco(2) DIP 2-ON e indirizzo del banco è 1 quindi 5-ON tutti gli altri OFF



Modificato da Claudio - 07/12/2022, 17:03:52


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 07/12/2022 17:01:15

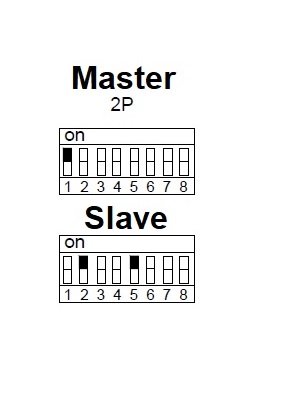

io lo interpreto Cosi



Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_391.jpg



Modificato da Claudio - 07/12/2022, 17:12:13


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 07/12/2022 18:51:10

non so Claudio, non mi resta che provare sperando di non fare il botto, dopo il parallelo di inverter mi lancio nel parallelo di bms.

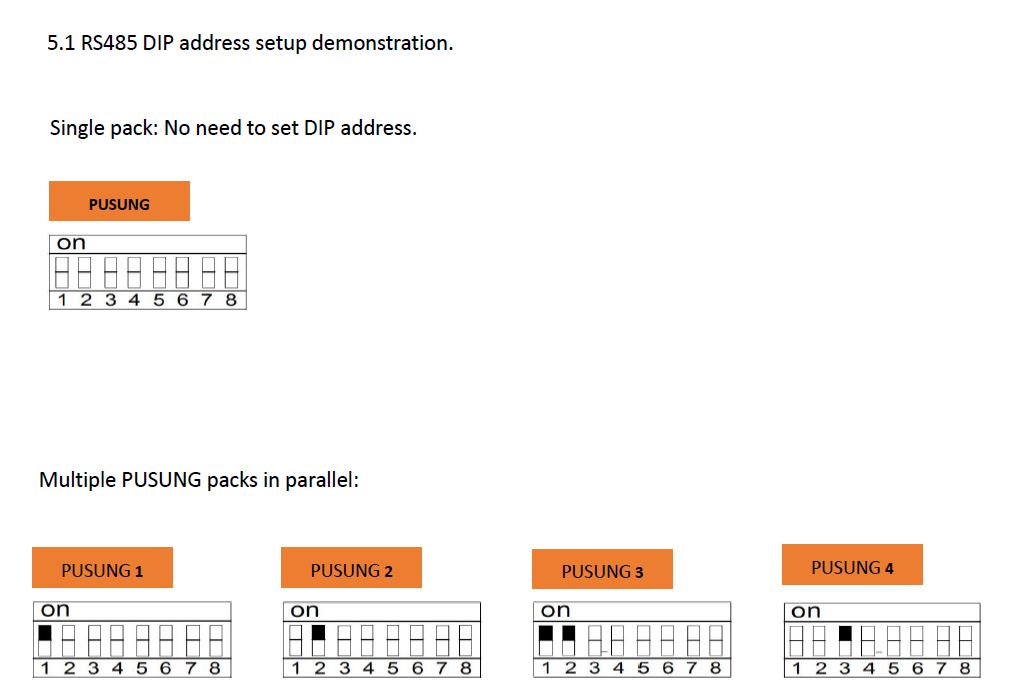

per quanto riguarda il collegamento leggo questo

se collegato con RS485



Immagine Allegata: Cattura.JPG

ForumEA/U/Cattura_103.JPG



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 07/12/2022 18:52:24

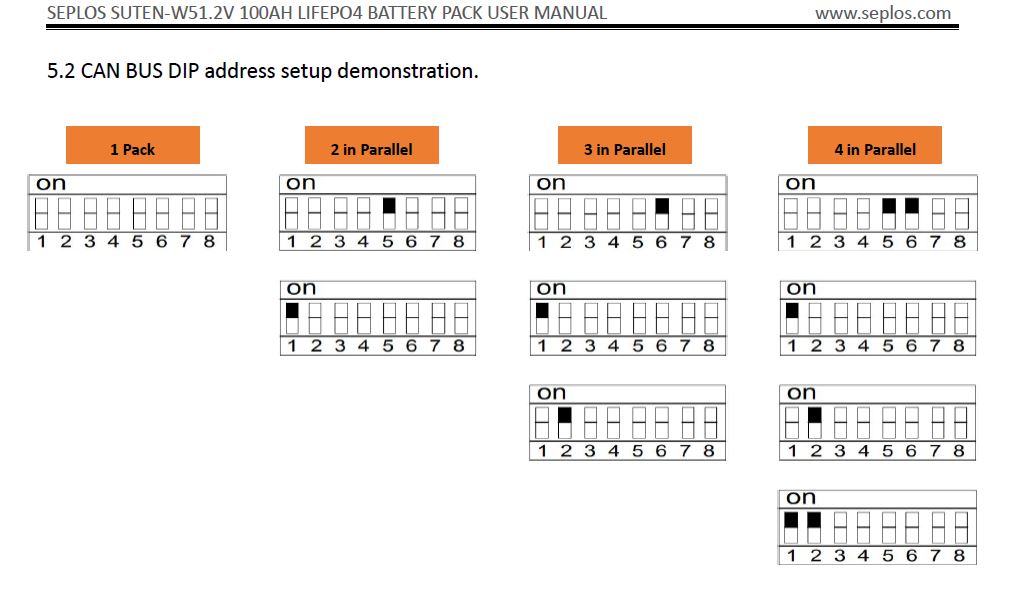

se invece collegato con can BUS i dip sono così



Immagine Allegata: Cattura.JPG

ForumEA/U/Cattura_104.JPG



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 07/12/2022 19:25:06

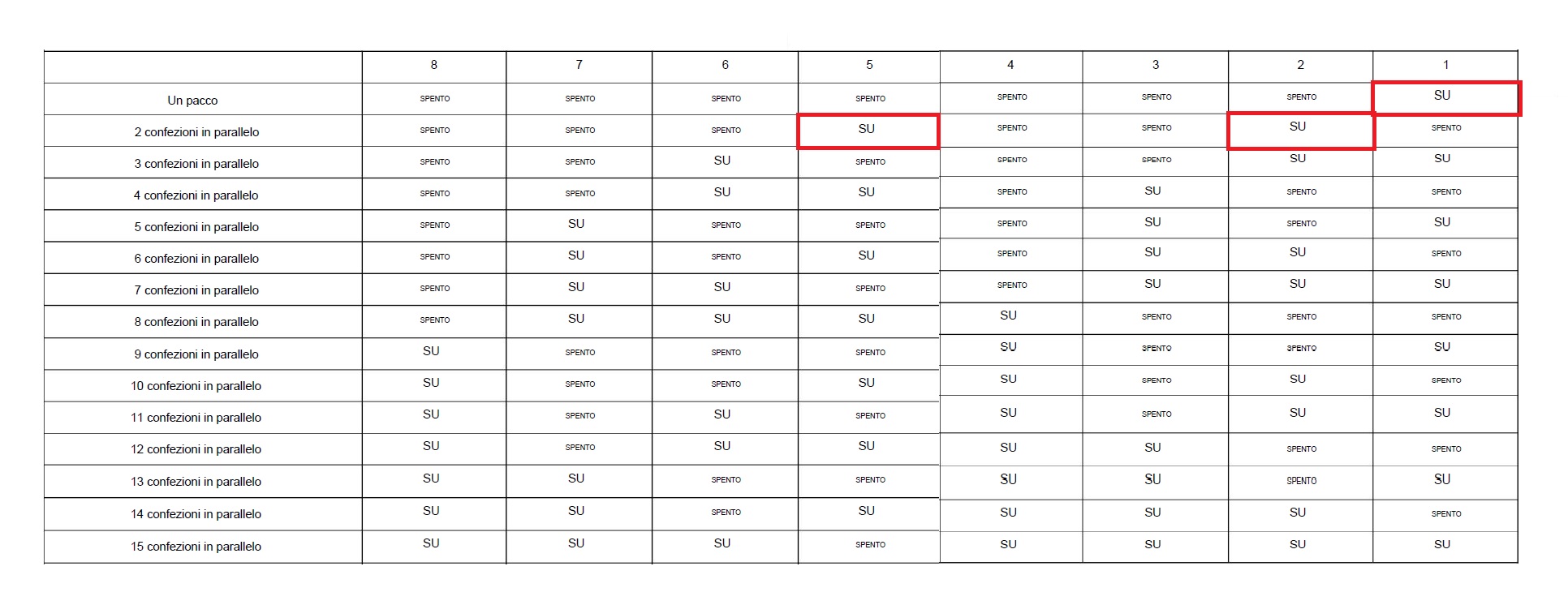

No i DIP da 1 a 4 indicano il numero del banco,
i DIP da 5 a 8 assegnano l'indirizzo al banco

Il Master sarà il banco 1 DIP 1-ON e indirizzo zero da 5 a 8 OFF
lo Slave sarà il banco 2 DIP 2-ON indirizzo 1 DIP 5-ON

Non succede nulla se si sbaglia.



Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_392.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 07/12/2022 19:45:52

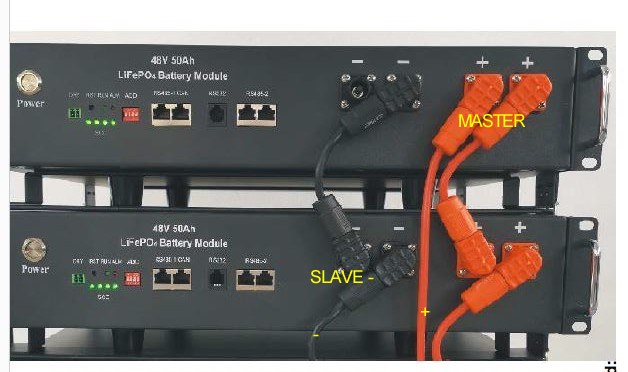

ok, e invece per il collegamento elettrico, collego il positivo dell'inverter al positivo del master e il negativo dell'inverter al negativo dello slave così come in questa immagine, o è indifferente, comunque con i 2 banchi alla stessa capacità, li carico separatamente tutti e due fino al 100% e poi li collego



Immagine Allegata: Cattura.JPG

ForumEA/U/Cattura_105.JPG



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 07/12/2022 22:41:46

ho provato a impostare come dici ma non si connette, nel programma bms monitor vede i bms solo impostando
master DIP 1=ON
slave DIP 2=ON

domani provo la modalita cam bus
master DIP 5=ON
slave DIP 1=ON

ora resta da capire bene il collegamento elettrico e sperare che l'inverter riconosca il parallello al momento del collegamento



Modificato da GIOVA73 - 07/12/2022, 23:37:04


---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 08/12/2022 17:36:03

Faccine/Smileys_0211.gif

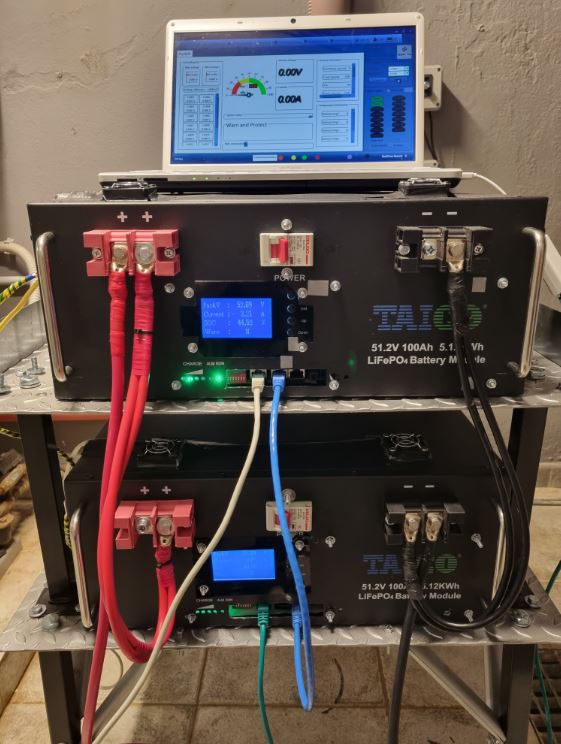

dopo tanto penare, voilà parallelo fù



Immagine Allegata: Cattura.JPG

ForumEA/U/Cattura_106.JPG



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 08/12/2022 17:37:51

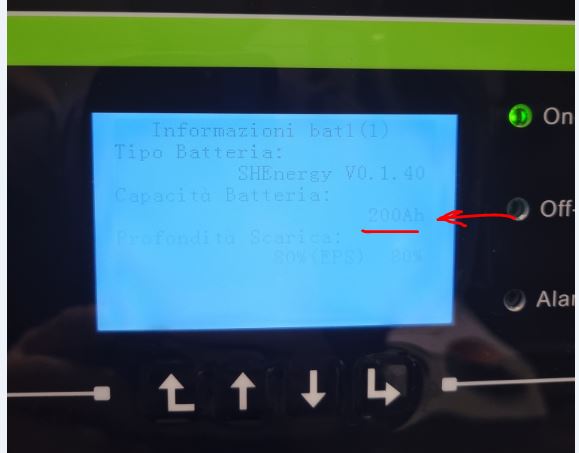

l'inverter dopo un po di mal di pancia lo ha digerito



Immagine Allegata: Cattura.JPG

ForumEA/U/Cattura_107.JPG



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




GIOVA73

Avatar
GigaWatt


Utente
Msg:613

Stato:



Inviato il: 08/12/2022 17:41:31

Un ringraziamento a Claudio per il suo costante supporto, ho comprato i moduli Taico a marzo e sono riuscito a metterli in esercizio oggi.
Adesso avanti con un nuovo obbiettivo.



---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!




Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 08/12/2022 17:53:54

Ottimo ma come sono settati i DIP?



---------------
