Eolico
Si raddrizza cosi ??

VISUALIZZA L'ALBUM


FinePagina

adamo2742
milliWatt


Utente
Msg:13

Stato:



Inviato il: 31/12/2008,09:53

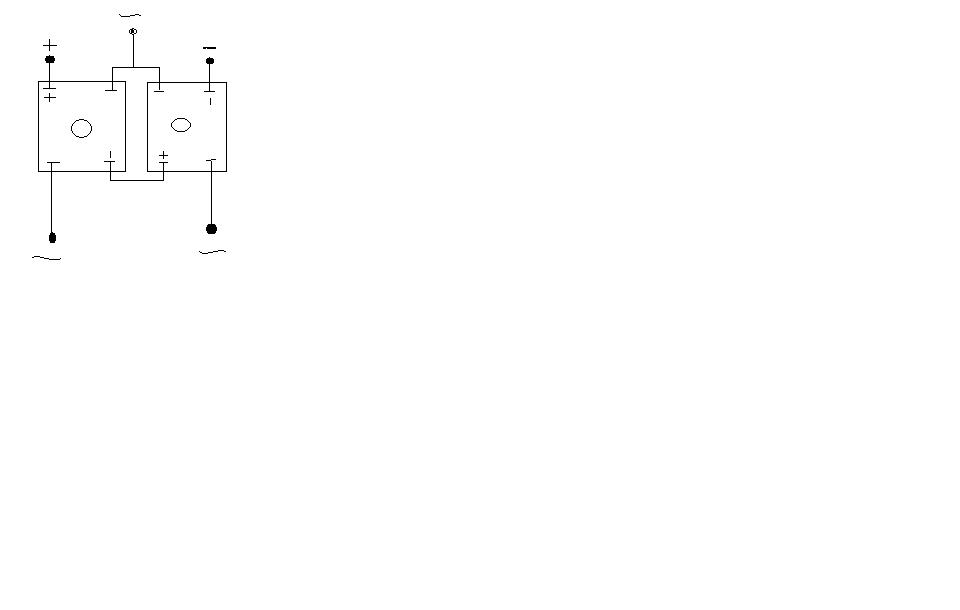

Raga funziona cosi' ?
I tre cavi Ac sono quelli che provengono dal generatore ,il risultato dovrebbe essere a 24 Volt .
Ciao

Immagine Allegata: raddrizzatore1.JPG

http://www.energialternativa.info/Public/NewForum/ForumEA/Uploads/post-1906707-1230724297.jpg




Modificato da adamo2742 - 31/12/2008, 12:51


Ferrobattuto

Avatar
GigaWatt


Utente
Msg:4117

Stato:



Inviato il: 31/12/2008,10:16

Ciao Adamo.
Io non riesco a vedere l'immagine. E' un problema mio o è generale?
Saluti.
Ferro



paolosport
Watt


Utente
Msg:81

Stato:



Inviato il: 2/1/2009,21:05

Ciao Adamo,
no la connessione da te proposta è sbagliata...Il trifase si raddrizza così:
Prendi due ponti, e lo hai già fatto...poi le tre fasi le attesti su tre ingressi distinti in alternata (un filo un morsetto), il quarto ingresso rimane libero!!!
I due poli positivi dovrai poi metterli in parallelo, così come i due poli negativi....
Ti è chiaro?

Un saluto
Paolo



adamo2742
milliWatt


Utente
Msg:13

Stato:



Inviato il: 2/1/2009,21:12

Salve Paolosport ,quindi la tensione continua non deve essere in serie ma bensi' in parallelo giusto ?
Ti avevo mandato anche una mail per sapere se posso utilizare il regolatore descritto da Te ma a 12 volt per il sistema a 24 volt.
Lo posso utilizzare ?
Ciao



paolosport
Watt


Utente
Msg:81

Stato:



Inviato il: 2/1/2009,21:19

Giusto, in parallelo e non in serie....
Si lo puoi usare anche per il 24 Volt.
Fammi sapere se lo realizzi.
Grazie
Paolo



adamo2742
milliWatt


Utente
Msg:13

Stato:



Inviato il: 2/1/2009,21:30

Sabato vado a comperare qualche comp. che mi manca ed un pezzo di mille-fori, poi ti faccio sapere.

Ho realizzato qulcosina con i Pic ,penso che prima o poi cerchero' di realizzare il regolatore con il suddetto micro controllore, del resto il regolatore che ho attualmente (con il mosfet rotto ) e' realizzato propio con un pic.
Adesso pero' vorrei relizzare il regolatore da Te descritto inq. sto sprecando un sacco di energia al ........... vento.
