Ciao Fabioroy82, tu hai fatto la prova con l'oscilloscopio senza carico, in realtà con il carico collegato (batteria) la situazione potrebbe cambiare.
Comunque tieni conto che lo scopo di questo circuito è quello di creare dei picchi di tensione e corrente che facilitano la conversione dei cristalli di solfato di piombo in piombo, per mantenere efficiente la batteria. Mi sembra proprio quello che si vede nell'immagine dell'oscilloscopio che hai postato.
Ora non trovo l'immagine con la quale fai il confronto per dire che il tuo circuito non funziona..



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 20/05/2019 10:07:21

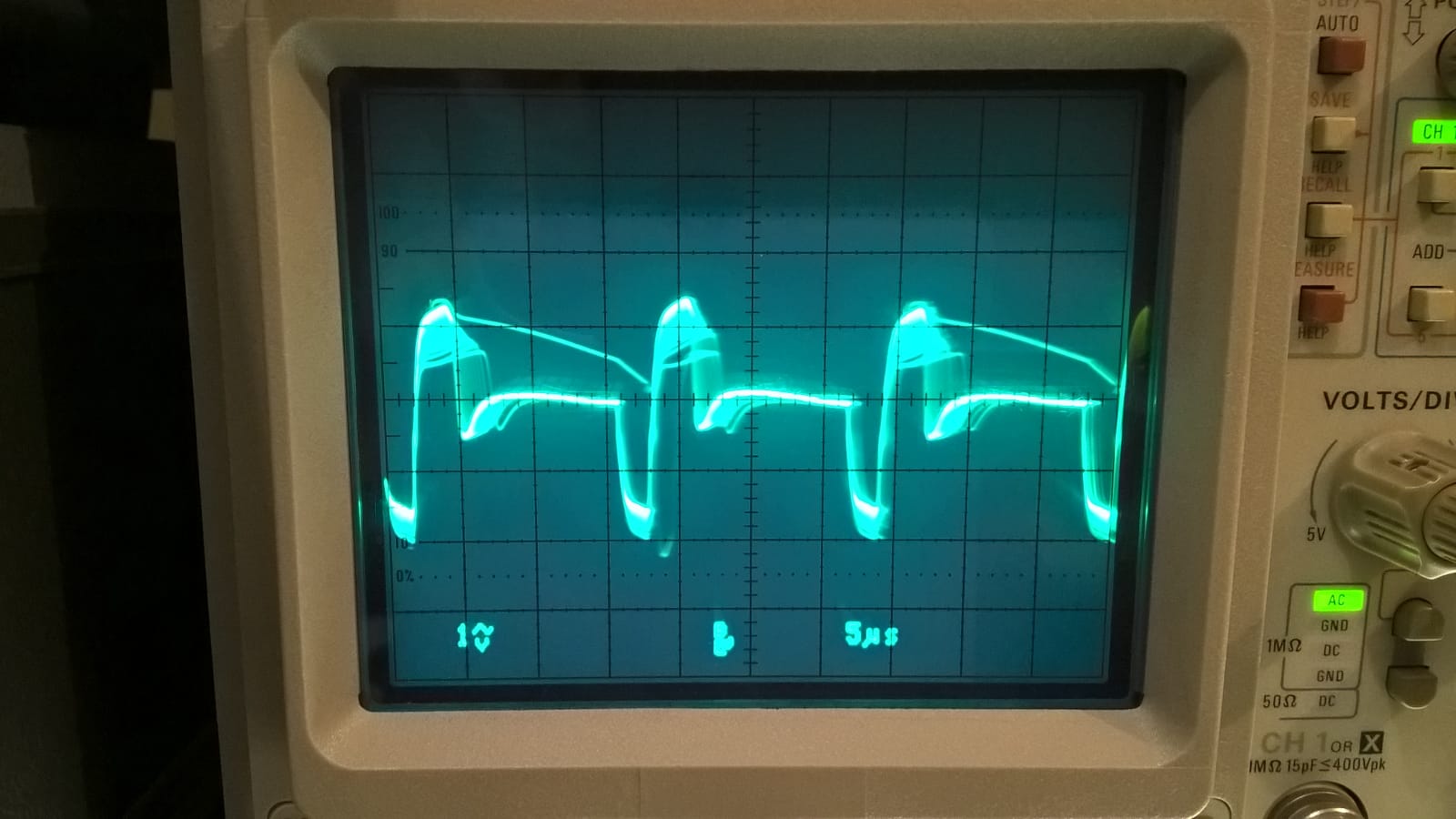

Ciao Fabioroy82, se ti riferisci a questa immagine, non saprei aiutarti non è auto costruito, ho solo misurato ciò che produce, freq. circa 10Khz treni di 10 impulsi con pausa di 2 sec., la corrente varia da 0.1A a 1.5A



Immagine Allegata: Desolfatatore.jpg

ForumEA/U/Desolfatatore.jpg



Modificato da Claudio - 20/05/2019, 10:13:03


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Gaetano87
milliWatt


Utente
Msg:3

Stato:



Inviato il: 11/11/2019 23:25:23

Salve a tutti sono nuovo nel forum, volevo chiedere se qualcuno è in Emilia Romagna,vorrei cimentarmi anche io nel questo carica batteria ad impulsi



Gaetano87
milliWatt


Utente
Msg:3

Stato:



Inviato il: 13/11/2019 10:40:55

Salve qualcuno per cortesia può mettere la lista di quello che serve per costruire questo desolfatatore ?



Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 13/11/2019 11:22:44

Ciao Gaetano, se leggi tutto il thread dall'inizio troverai tutto quello che ti serve. Qualche anno fa anche io l'ho realizzato seguendo quello che c'è scritto dall'inizio



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



Gaetano87
milliWatt


Utente
Msg:3

Stato:



Inviato il: 14/11/2019 11:19:43

Ciao luca450mhz grazie della risposta . Sto leggendo tutte e 54 pagine , ma fino adesso non riesco a trovare la lista dei materiali che serve con in dettaglio di ogni componente . Qualcuno può metterla ? Così ho sotto mano tutto quello che mi serve e seguendo gli schemi ke sono nel forum posso realizzarlo



PinoTux

Avatar
GigaWatt


AMMINISTRATORE
Msg:3509

Stato:



Inviato il: 07/12/2019 22:44:21

CITAZIONE (Gaetano87, 13/11/2019 10:40:55 ) Discussione.php?30137183&55#MSG821

Salve qualcuno per cortesia può mettere la lista di quello che serve per costruire questo desolfatatore ?


Nel primo post della prima pagina c'è lo schema con le " sigle " dei relativi componenti.



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"

http://iv3gfn.al...



frenk1968

Avatar
MegaWatt


Utente
Msg:479

Stato:



Inviato il: 12/09/2020 10:30:17

buondi.
sto tentando di realizzare questo progettino,ovviamente con componenti
di recupero,per il piu.
l'unico trasformatore degno per questo utilizzo in mio possesso ha il secondario di 27 volt.
mi pare che l'integrato dovrebbe reggere,il mio unico dubbio e per il
rele a 24 volt.come posso fare?
mettouna resistenza?
820 ohm e qualche watt basta?
grazie.



---------------
ricordati che devi morire.
Al'è inutil insegnà al mus.....si piard timp e in plui si infasti...



ipersalvo
milliWatt


Utente
Msg:10

Stato:



Inviato il: 02/12/2020 23:14:11

CITAZIONE (frenk1968, 12/09/2020 10:30:17 ) Discussione.php?30137183&55#MSG825

buondi.
sto tentando di realizzare questo progettino,ovviamente con componenti
di recupero,per il piu.
l'unico trasformatore degno per questo utilizzo in mio possesso ha il secondario di 27 volt.
mi pare che l'integrato dovrebbe reggere,il mio unico dubbio e per il
rele a 24 volt.come posso fare?
mettouna resistenza?
820 ohm e qualche watt basta?
grazie.



ipersalvo
milliWatt


Utente
Msg:10

Stato:



Inviato il: 02/12/2020 23:14:53

monta un LM7512 e usi la linea uscente per pilotarlo.



ipersalvo
milliWatt


Utente
Msg:10

Stato:



Inviato il: 02/12/2020 23:20:50

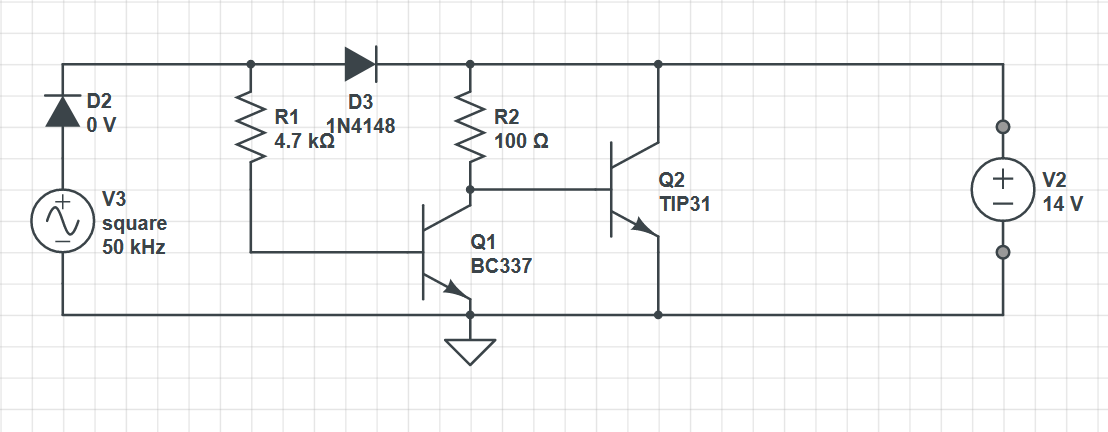

Ciao ragazzi ho un problema. Ho visto il vostro proggetto e lo volevo rendere più efficente ma ho avuto quanche intoppo.
La mia modifica consiste di montare un transistor di potenza al posto delle resistenze e pilotarlo invertito di 180 gradi.
Il progetto simulato funziona, ma quando passo alla parte pratica non funziona. Nello specifico il transistor di potenza non oscilla.
Riesco ad aprirlo o a chiuderlo.



Immagine Allegata: Screenshot_2020-11-30 CircuitLab Editing Welcome to CircuitLab .png

ForumEA/U/Screenshot_2020-11-30 CircuitLab Editing Welcome to CircuitLab .png



ipersalvo
milliWatt


Utente
Msg:10

Stato:



Inviato il: 02/12/2020 23:21:10

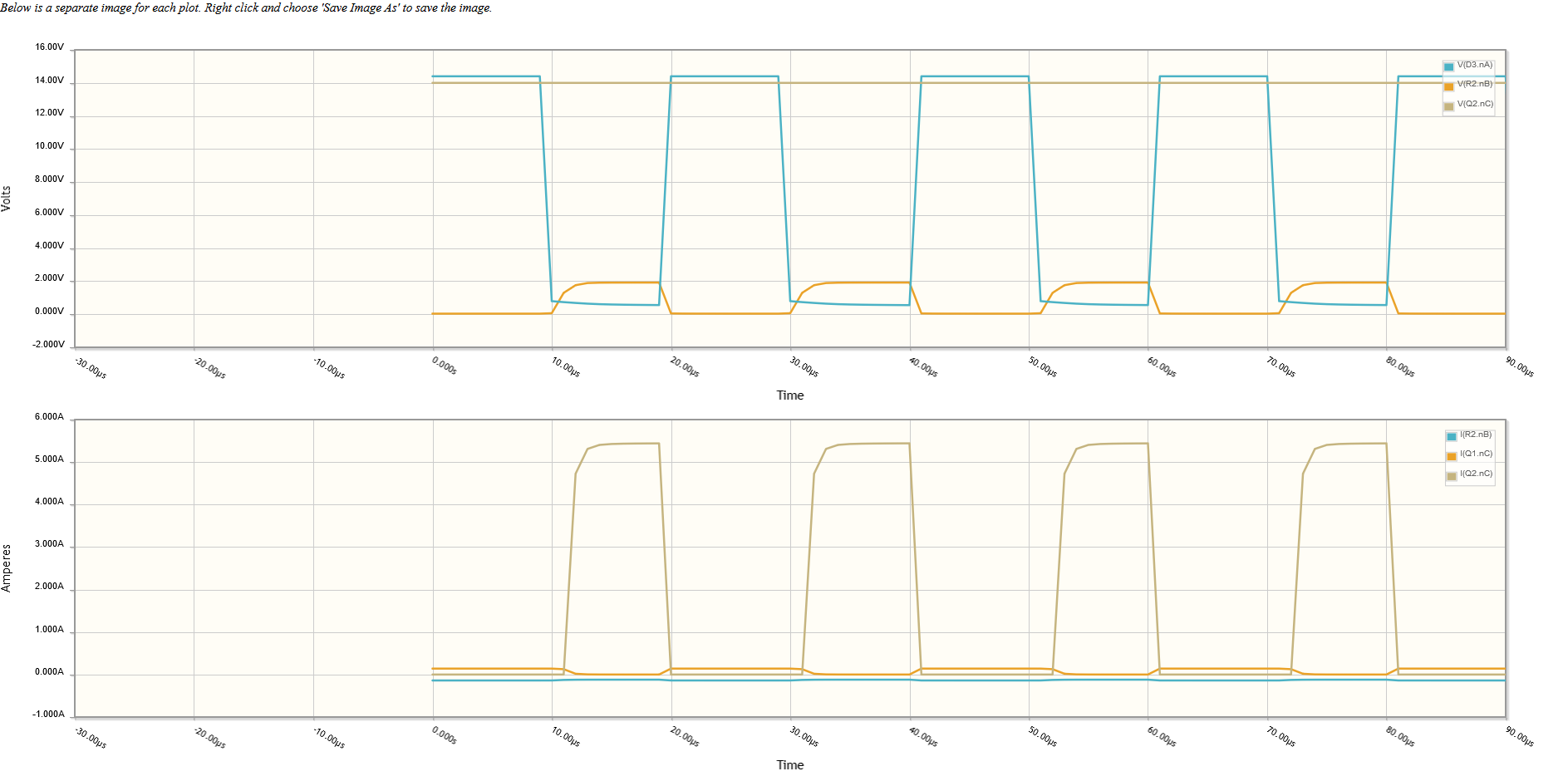

Questo è il omportamento simulato



Immagine Allegata: Screenshot_2020-11-30 https www circuitlab com.png

ForumEA/U/Screenshot_2020-11-30 https www circuitlab com.png



ipersalvo
milliWatt


Utente
Msg:10

Stato:



Inviato il: 02/12/2020 23:28:44

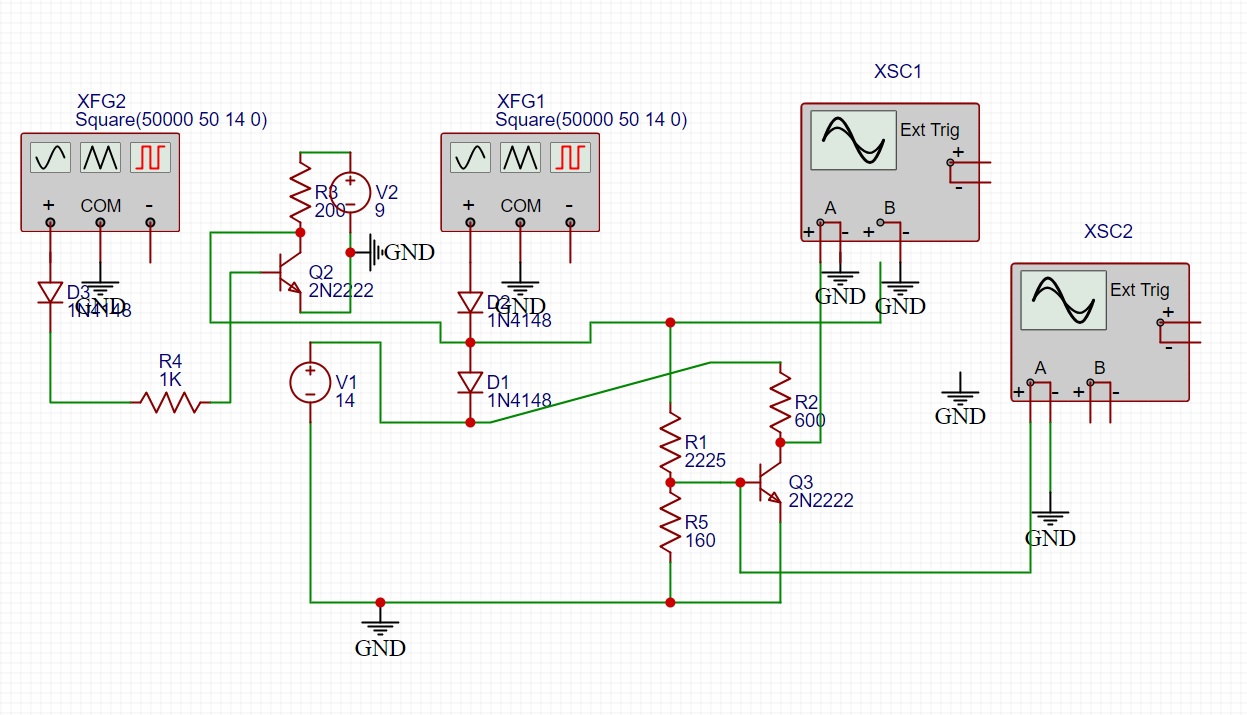

Allora ho pensato che l'integrato non pulsi soltato ma abbia una ddp continua di base. Quindi tipo sale e scende da quel valore.
Allora ho fatto altre simulazioni considerando questo. Modificando il mio progetto in risposta.
Uso due generatori d'onda per creare un onda quadra da 0 a 14.
Uno per generare un onda sfasata da 0 a 9.
Posso modificarela tensione fino a 12 o 11 poi smette di funzionare.
Quindi ho pensato di trovarmi in questa condizione di non funzionamento.
Ma mi pare strano...



Immagine Allegata: new_P.jpg

ForumEA/U/new_P.jpg



ipersalvo
milliWatt


Utente
Msg:10

Stato:



Inviato il: 02/12/2020 23:30:20

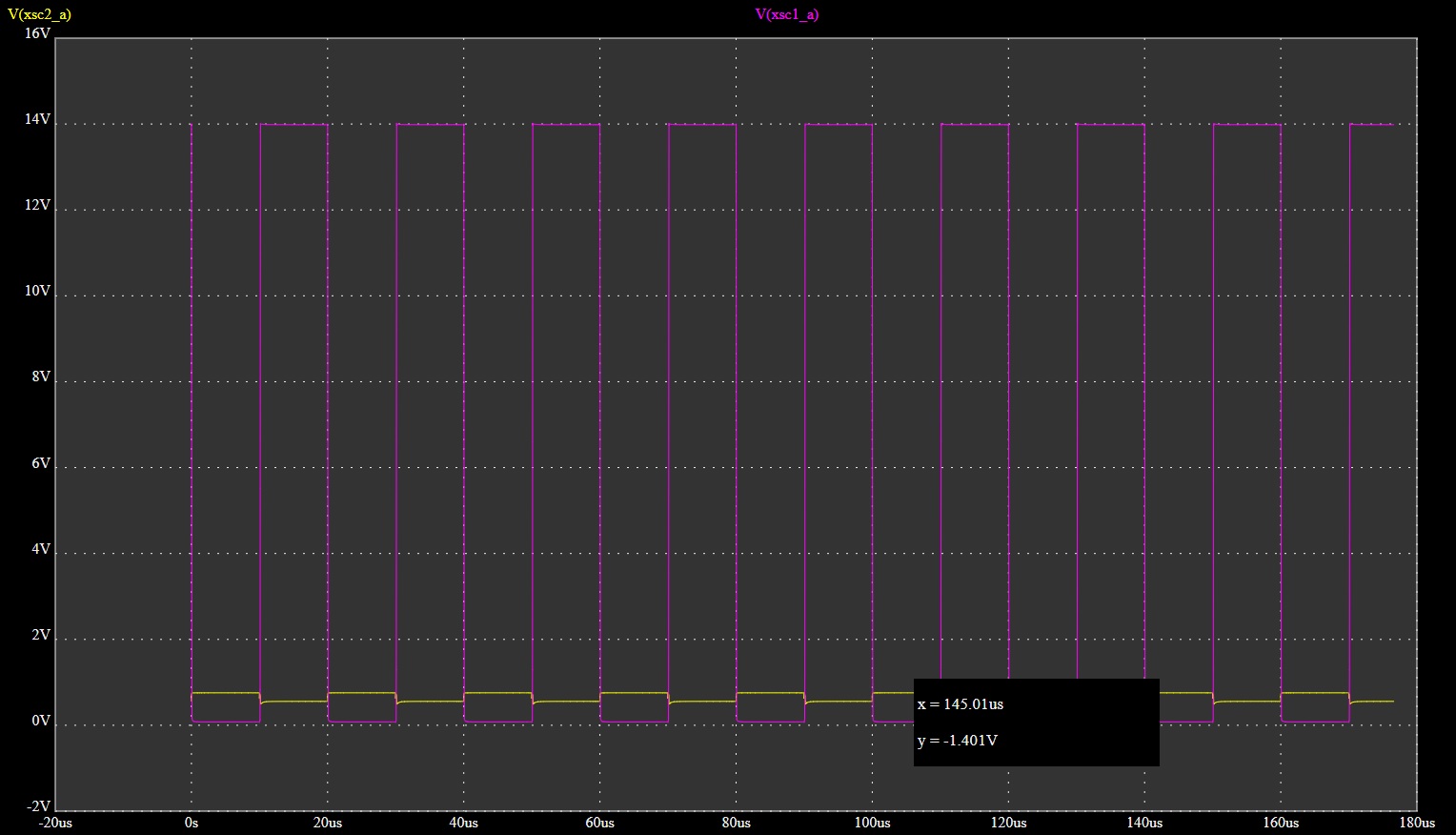

ecco l'immagine del grafico



Immagine Allegata: grf_n.jpg

ForumEA/U/grf_n.jpg



ipersalvo
milliWatt


Utente
Msg:10

Stato:



Inviato il: 02/12/2020 23:31:15

in giallo ddp tra base ed emettitore.
In viola ddp tra collettore ed emettitore.
