Ho un TRACER MPPT 4215RN purtroppo cinese (ahi ahi ahi).
Ho collegato gli 8 pannelli fotovoltaici in parallelo di diverse tensioni che comunque dalle 09:00 alle 15:00 hanno una produzione ai capi di 20/21v e 20/21 amper.Molto accettabile faccine/smile.gif .Pero' pur avendo ai capi questi valori l'MPPT in questione non da' segni di vita.Prima che gli do' fuoco, cosa potrebbe essere successo.Preciso che ne ho provati 2 identici, dato che 1 lo avevo comprato anche per mia sorella.Non si accende, non si accende neppure la luce di ingresso fotovoltaico.Gli ingressi solo i classici ingressi che si trovano in tutti gli MPPT o PWM.Bho non so' propio dove sbattere la testa...



ronwal

Avatar
GigaWatt


Utente
Msg:1743

Stato:



Inviato il: 29/2/2012,20:59

hai provato ad attaccare prima le batterie? Se hai collegato prima i pannelli probabilmente lo hai bruciato Prova a connettere le batterie e guarda se si accende....al max prova ad aprirlo e fagli qualche foto ....



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elem...



superlep
KiloWatt


Utente
Msg:120

Stato:



Inviato il: 29/2/2012,21:16

Grazie per la risposta.
Avevo collegato 1 batteria su 9 e l'inverter da 1500w ad onda pura, ma naturalmente l'inverter non si accendeva.

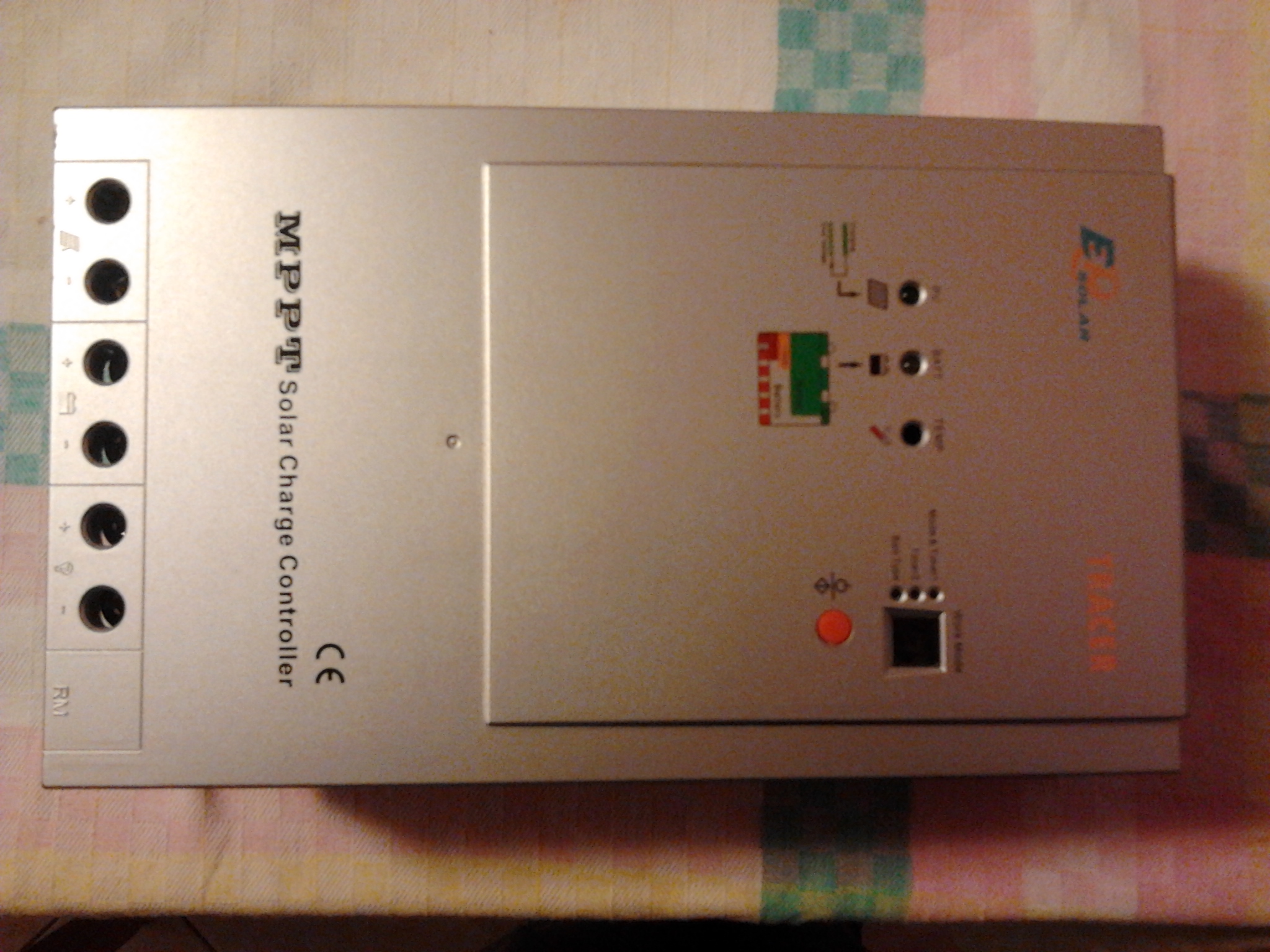

Ecco le foto.
Praticamente on si accende.
ForumEA/us/img196/6749/20120229210725.jpg

ForumEA/us/img69/2508/20120229210823.jpg



ronwal

Avatar
GigaWatt


Utente
Msg:1743

Stato:



Inviato il: 29/2/2012,21:21

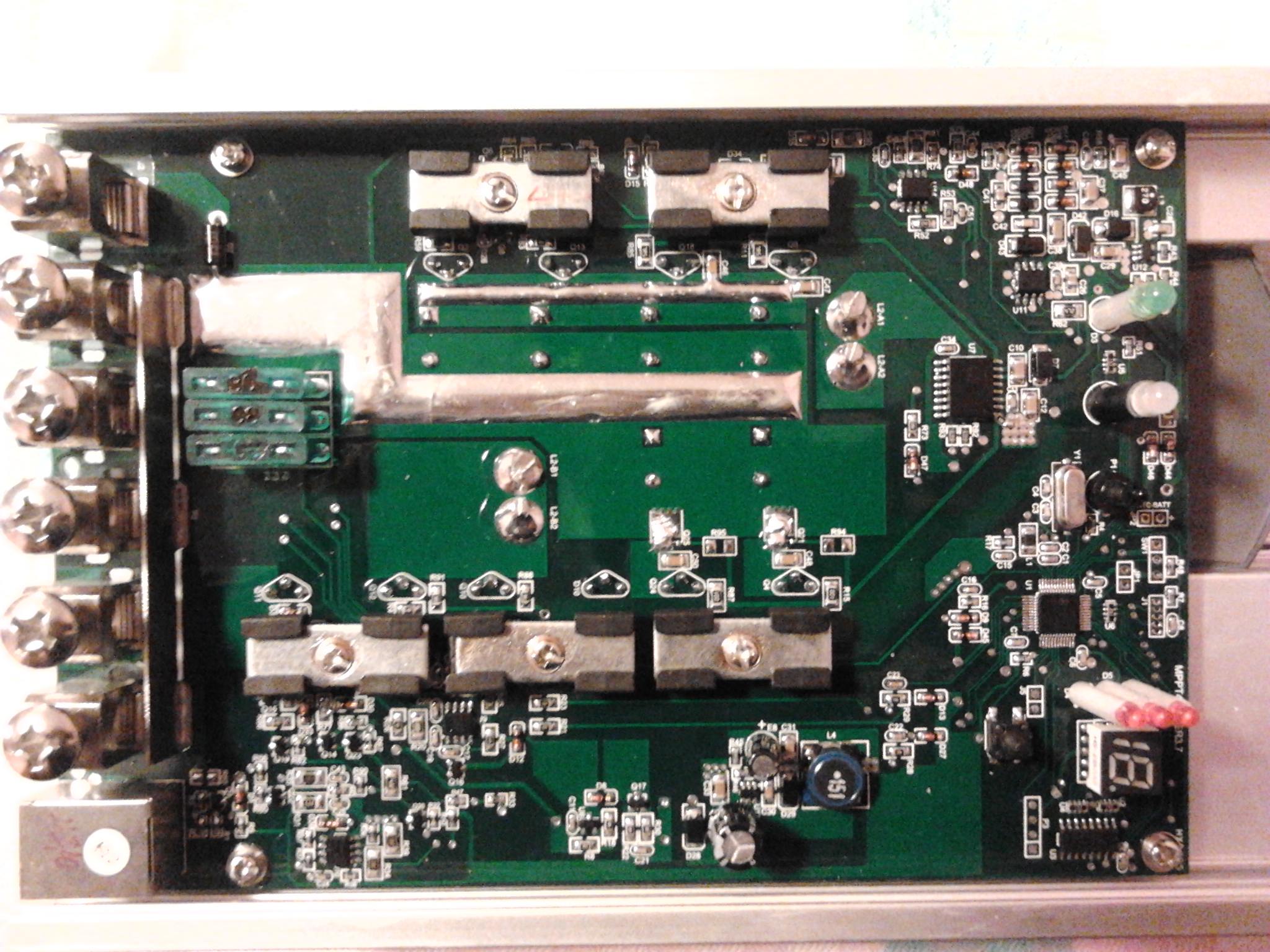

Non capisco se ora funziona o no!Cosa vuoi dire?Hai collegato l'inverter all'uscita del regolatore?Hai controllato i fusibili che si vedono nella seconda foto?



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elem...



drmacchi11
GigaWatt


Utente
Msg:963

Stato:



Inviato il: 29/2/2012,21:23

Non so se serve, ma anche io ho pensato per un paio d'ore che il mio ppt (modello diverso dal tuo) avesse problemi, perchè non dava tensione in uscita.
in realtà stava equalizzando le batterie avendo una soglia minima di voltaggio per entrare in funzione.
ciao!



superlep
KiloWatt


Utente
Msg:120

Stato:



Inviato il: 29/2/2012,21:29

Non funziona.
Avevo collegato i pannelli, 1 batteria su 9, perche le volevo desolfatare 1 alla volta e l'inverter da 1500w.Pero' pur avendo ai capi del fotovoltaico 20v e 20a , nulla, nisba, non da' segni di vita.Ma sostituendolo con quello di mia sorella, ha lo stesso effetto, e quest'ultimo l'ho provato alle 18:00 con ai capi 20v ed 1,5 amper, quindi con poca energia, ma nulla, non si accende......non so' proprio cosa sia.
I fusibili li ho controllati e sono intatti, non bruciati.
Ha la protezione per sovravoltaggio e sovramperaggio.
Non so' proprio che cavolo abbia....

CITAZIONE (drmacchi11 @ 29/2/2012, 21:23)
Non so se serve, ma anche io ho pensato per un paio d'ore che il mio ppt (modello diverso dal tuo) avesse problemi, perchè non dava tensione in uscita.
in realtà stava equalizzando le batterie avendo una soglia minima di voltaggio per entrare in funzione.
ciao!

ciao drmacchi!!! faccine/clap.gif

ma al tuo la spia verde del fotovoltaico si accendeva?
a me' manco quello....e' normale?



drmacchi11
GigaWatt


Utente
Msg:963

Stato:



Inviato il: 29/2/2012,21:35

la spia del pannello si accendeva. ma è strano che due su due nn vanno. non c'è un qualche reset da premere.



ronwal

Avatar
GigaWatt


Utente
Msg:1743

Stato:



Inviato il: 29/2/2012,21:38

dove li hai comprati?Che tipo è?Quello da 60 o da 100v?Magari la tensione dei pannelli e troppo bassa,domani prova a metterne 2 in serie... Strano però che non si accende qualcosa.... Neanche con le batterie attaccate.... Non e che e a 24v?Scusa se ti faccio il terzo grado,ma vorrei provare a capire...



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elem...



superlep
KiloWatt


Utente
Msg:120

Stato:



Inviato il: 29/2/2012,21:48

CITAZIONE (drmacchi11 @ 29/2/2012, 21:35)
la spia del pannello si accendeva. ma è strano che due su due nn vanno. non c'è un qualche reset da premere.

si c'e il reset.ma premendolo non cambia nulla.....

infatti anche con il secondo non cambia molto......non capisco....venerdi lo faccio vedere da un esperto elettronico...

CITAZIONE (ronwal @ 29/2/2012, 21:38)
dove li hai comprati?Che tipo è?Quello da 60 o da 100v?Magari la tensione dei pannelli e troppo bassa,domani prova a metterne 2 in serie... Strano però che non si accende qualcosa.... Neanche con le batterie attaccate.... Non e che e a 24v?Scusa se ti faccio il terzo grado,ma vorrei provare a capire...

dunque , comprato direttamente in cina...
e' quello da 40a massimo, 12/24v autoregolabili .
Forse la tensione e' troppo bassa, l'ho pensato anche io.

Posso farti una domanda?
In questo caso i diodi come li metto?
Li metto sul positivo e poi il postivo lo metto al negativo dell'altro pannello? e l'altro postivo come faccio?
Oppure li metto sul solo positivo che mi ritrovo?



drmacchi11
GigaWatt


Utente
Msg:963

Stato:



Inviato il: 29/2/2012,21:58

a 12 v regge un input massimo FV di 520W. non è che li superi coi tuoi pannelli ?

http://www.solar-airconditioner.com/wp-con...40A-12V-24V.pdf



superlep
KiloWatt


Utente
Msg:120

Stato:



Inviato il: 29/2/2012,22:03

CITAZIONE (drmacchi11 @ 29/2/2012, 21:58)
a 12 v regge un input massimo FV di 520W. non è che li superi coi tuoi pannelli ?

www.solar-airconditioner.com/wp-con...40A-12V-24V.pdf

avevo pensato anche a questo.Quindi ho deciso che devo aumentare il voltaggio e superare i 20v ed arrivare come minimo a 36v.Mettendo i pannelli a coppie di 2 dovrei arrivare a quella tensione e forse superarla.Ma il mio dubbio e' come mettere i diodi?
LI metto per ogni pannello e poi il positivo lo sparo sul negativo?
Oppure metto un solo diodo per 2 pannelli?
I pannelli non sono proprio uguali, 5 si e 3 no....



ronwal

Avatar
GigaWatt


Utente
Msg:1743

Stato:



Inviato il: 29/2/2012,22:11

prova con due uguali.... Fai la serie senza diodi... Per provare.... Ma se non si accende non so se funziona!



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elem...



superlep
KiloWatt


Utente
Msg:120

Stato:



Inviato il: 29/2/2012,22:15

grazie a tutti...adesso vado a nanna e vi faro' sapere...buonanotte a tutti!!!



drmacchi11
GigaWatt


Utente
Msg:963

Stato:



Inviato il: 29/2/2012,22:16

la soluzione ! ciao http://www.energeticambiente.it/fai-da-te/...ci-diversi.html



superlep
KiloWatt


Utente
Msg:120

Stato:



Inviato il: 1/3/2012,18:59

scusate se vi rompo ancora le scatole pero' mi e' venuto un dubbio.
E' possibile che la batteria essendo completamente scarica < di 9v non faccia accendere l'MPPT?
