Pannelli diversi in parallelo: i diodi?

VISUALIZZA L'ALBUM


FinePagina

edo_nabz
milliWatt


Utente
Msg:3

Stato:



Inviato il: 30/9/2013,20:50

Ciao a tutti faccine/smile.gif
Sto creando il mio primo "impiantino" fotovoltaico, composto da 2 pannelli per un totale di 70W, che mi servono per l'illuminazione del giardino.

Avendo già un pannello da 12V-20W, ne ho comprato un altro da 50W. Dovrei metterli in parallelo, avendo il regolatore da 12v 7A e la batteria anch'essa da 12.

So' già di dover mettere in serie ad ogni pannello un diodo Schottky, e poi mettere il tutto in parallelo. Scegliendo i diodi e studiandoci un po' mi è sorto un dubbio: all'interno dei pannelli vi sono già dei diodi, posso toglierli e usarli?
Nel pannello da 50 ho vi è un diodo di cui non riesco a leggere la sigla (sembra 1DSQ050), tra il positivo e il negativo.

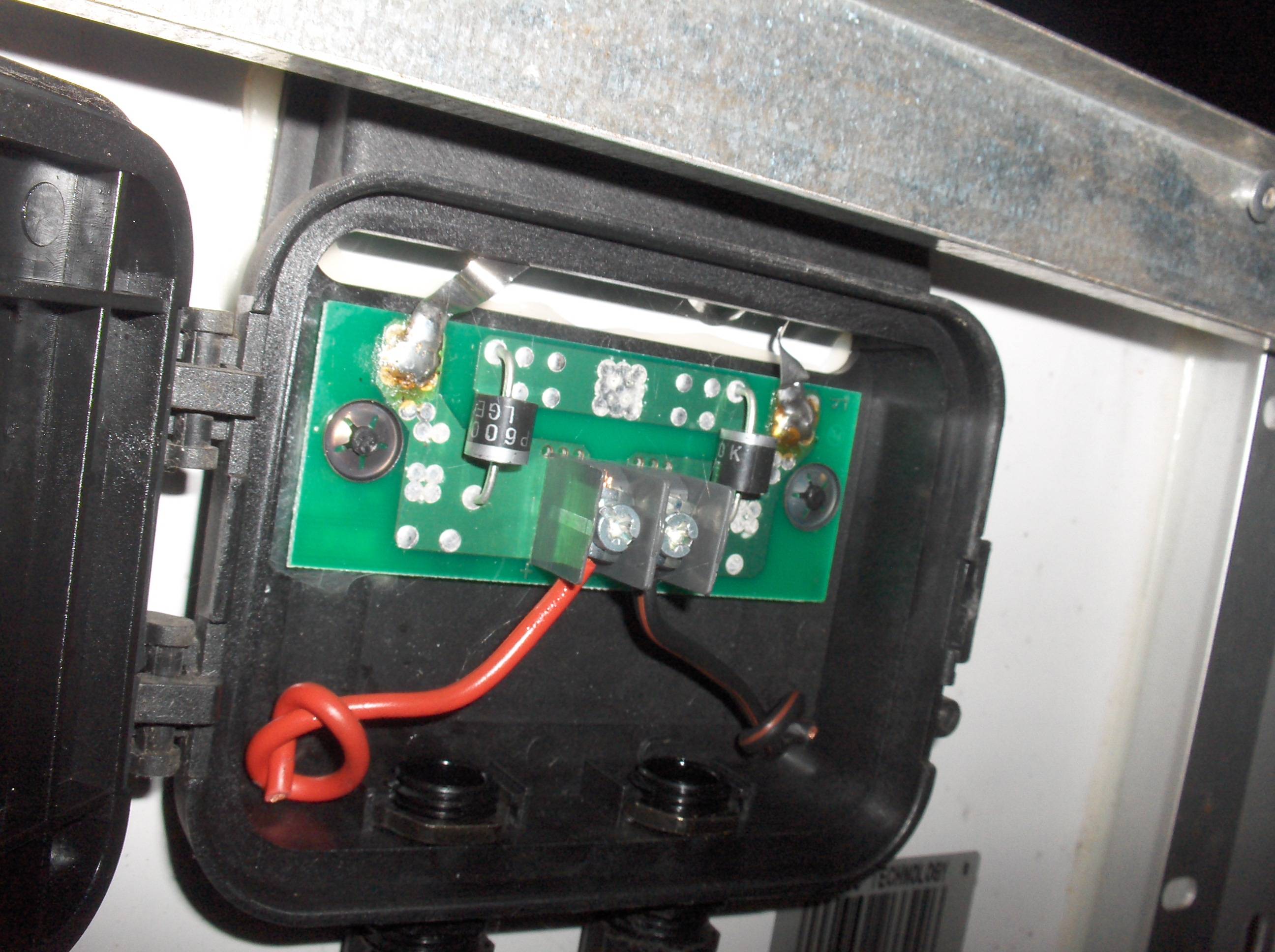

ForumEA/us/img96/6941/b5xr.jpg

In quello da 20W, invece, trovo 2 probabili P600K, in serie tra loro posizionati sempre tra i 2 poli.

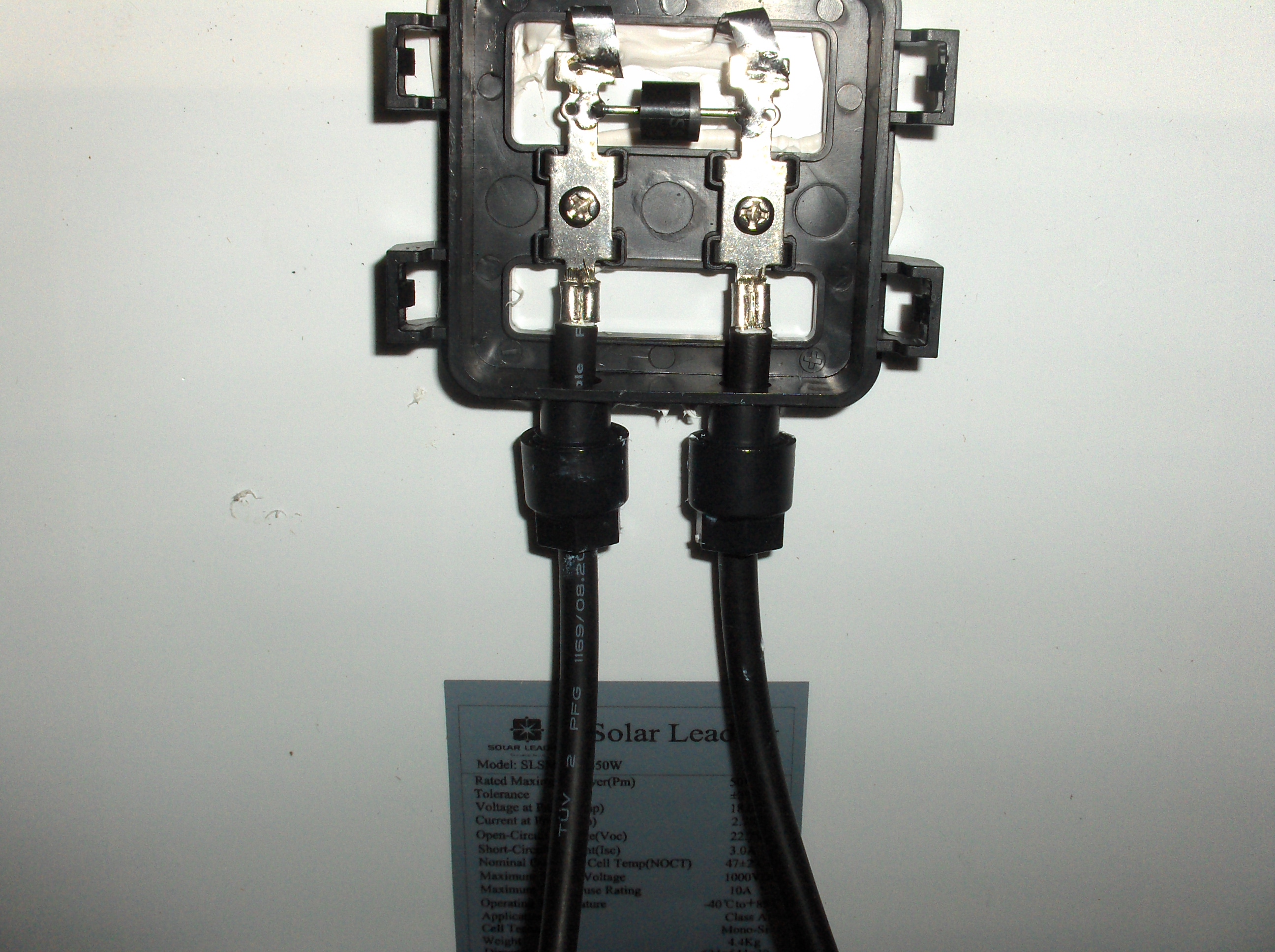

ForumEA/us/img51/1306/xkz6.jpg

Cosa ci devo fare con tutti questi cosi? faccine/wacko.gif
Li devo togliere? Devo ricollegarli in altri modi? Oppure li devo lasciare e aggiungerne altri?

Grazie in anticipo,
Edoardo





Danwave

Avatar
Watt


Utente
Msg:76

Stato:



Inviato il: 30/9/2013,21:22

io lasciere già tutto com'è faccine/wink.gif



edo_nabz
milliWatt


Utente
Msg:3

Stato:



Inviato il: 30/9/2013,21:30

CITAZIONE (danwave @ 30/9/2013, 22:22)
io lasciere già tutto com'è faccine/wink.gif

Ma non dovrei mettere dei diodi per evitare il ritorno di corrente (non so il termine corretto) tra il pannello più grosso e il più piccolo?

PS: le foto sono invertite



ElettroshockNow

Avatar
GigaWatt


Utente
Msg:4656

Stato:



Inviato il: 30/9/2013,21:45

Segui il consiglio di danwave ..... e lascia i diodi di bypass dove sono e aggiungi i diodi di blocco in serie al positivo .
Ciao

Ps: cortesemente potresti ridurre le dimensioni delle foto .Grazie



Danwave

Avatar
Watt


Utente
Msg:76

Stato:



Inviato il: 30/9/2013,21:48

il ritorno di corrente non c'è l'hai già grazie al regolatore di carica.. inoltre assorbono corrente anche se poca è sempre qualcosa che levi alle batterie sopratutto se hai un mppt, se sei sicuro che entrambi i pannelli non hanno oggetti nelle vicinanze che posso ombreggiare non aggiungerne altri, invece se possono andare in ombra ne metti due solo ai + in parallelo.

I diodi che sono già presenti nei pannelli sono di bypass, non li togliere! servono per evitare il danneggiamento della stringa di celle ai capi della quale sono collegati in caso di oscuramento di una o più celle della stringa, dato che quelle oscurate agiscono come un carico.

ciao




Modificato da danwave - 1/10/2013, 10:31


edo_nabz
milliWatt


Utente
Msg:3

Stato:



Inviato il: 30/9/2013,22:21

grazie 1000 faccine/biggrin.gif
In teoria non dovrebbe esserci ombreggiatura, ma dato che sono su un tetto basso, e ho davanti degli alberi, qualche problema potrebbe capitare. Quindi meglio spendere 5€ in diodi...

Vi chiedo qualche consiglio: I pannelli dovrebbero essere da 2A e 4A, anche se le specifiche dicono rispettivamente 1,35 e 2,75max.
Che diodi è meglio usare? Da quanto ho capito l'importante è che sia il voltaggio sia l'amperaggio supportato sia maggiore di quello dei pannelli, ma non so se ci sia rischio sovradimensionamento. faccine/dry.gif

Cercando i più economici ho trovato su ebay degli STPS8H100D TO220AC 100V 8A , ma mi sembra forse troppo.
Oppure questi
Diodo SB360
Tipo Schottky
Corrente - Tensione 3A - 60V
Package-Case DO 201AD
che sono da 3A, ma non so se bastano....


PS: scusate per le foto, mi sono accorto solo dopo di aver inserito l'immagine originale e non l'anteprima ridimensionata faccine/crash.gif . Come si cambia?



ElettroshockNow

Avatar
GigaWatt


Utente
Msg:4656

Stato:



Inviato il: 30/9/2013,22:34

Usa il tasto modifica in alto a destra del messaggio.
Ciao



ipersolar
milliWatt


Utente
Msg:1

Stato:



Inviato il: 8/10/2013,06:32

Se i 2 pannelli hanno tensioni diverse in quanto sono realizzati con tecnologie o numero di celle diversi ci potrebbero essere delle piccole correnti di ricircolo tra i 2 pannelli... per evitare queste perdite 2 diodi sul positivo di ciascun pannello sono sufficienti. Personalemente credo che il parametro fondamentale per la scelta del diodo sia la corrente diretta che porta, che dovrebbe essere sufficientemente maggiore di quella del pannello in modo da non stressare il componente (diodo). Relativamente alla tipologia di diodo lo Schottky è vero che ha una perdita inferiore a quella introdotta da un diodo standard ma sinceramente non so se il vantaggio è davvero visibile o misurabile... in particolare con i regolatori PWM standard.
