Scusa ma non ho capito bene: collego il neutro dell'Enel con un filo in uscita dell'inverter (praticamente uno dei due è indifferente)?
Grazie e vado a cercare il post.



---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 12/11/2013,16:22

No no!
Allora il nostro inverter è un UPS, significa che quando la tensione Enel manca, l'inverter alimenta i carichi dalle batterie.
Ma noi lo usiamo al contrario: sfruttiamo le batterie, e quando sono scariche, passiamo ad Enel.
Come si ottiene questo risultato? Finchè le batterie sono cariche, un contattore stacca l'Enel (forziamo l'inverter 'imbrogliandolo', facendogli credere che ci sia un blackout), quando sono scariche ricolleghiamo l'Enel e usiamo questa per alimentare i carichi.

Ora, quando stacchiamo l'Enel tramite il contattore, va staccata solamente la fase. Il neutro deve sempre rimanere collegato all'ingresso linea dell'inverter.

Ora è più chiaro?
Il forum è pieno dello stesso schema di collegamento, presente anche nei siti di tutti i venditori di questi apparati..



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



dinoch

Avatar
Watt


Utente
Msg:56

Stato:



Inviato il: 12/11/2013,21:52

Ok, grazie 1000 per la spegazione.
ciao



---------------





alfa156
milliWatt


Utente
Msg:19

Stato:



Inviato il: 13/11/2013,00:29

Salve, io per la commutazione dell'inverter adopererei due relè, uno piccolo che verrebbe comandato dall'AUX del flex 80(più piccolo di quello che hai postato tu che sembra di tipo automobilistico) che a sua volta eccita il relè automobilistico . Così facendo l'uscita AUX del flex 80 non viene sottoposta a carichi ,diciamo, grandi di corrente. Fermo restando che considerato il grosso numero di Amper in gioco ,in ingresso all'inverter, quel tipo di relè Il relè automobilistico se utilizzato per interrompere il polo positivo degli accumulatori farebbe una brutta fine, i suoi contatti si salderebbero come minimo. Per il settaggio del Flex 80 bisogna impostare i voltaggi minimo e massimo e lasciarlo in modalità AUTO ON. Saluti a tutti Luciano



Danwave

Avatar
Watt


Utente
Msg:76

Stato:



Inviato il: 13/11/2013,11:21

CITAZIONE (Luca450Mhz @ 12/11/2013, 10:12)
Mia esperienza personale: il pulsante esterno semplicemente non funziona! Sembra funzionare solo il pulsante presente sull'inverter.. magari è un difetto, ma funziona così il mio.... sigh!

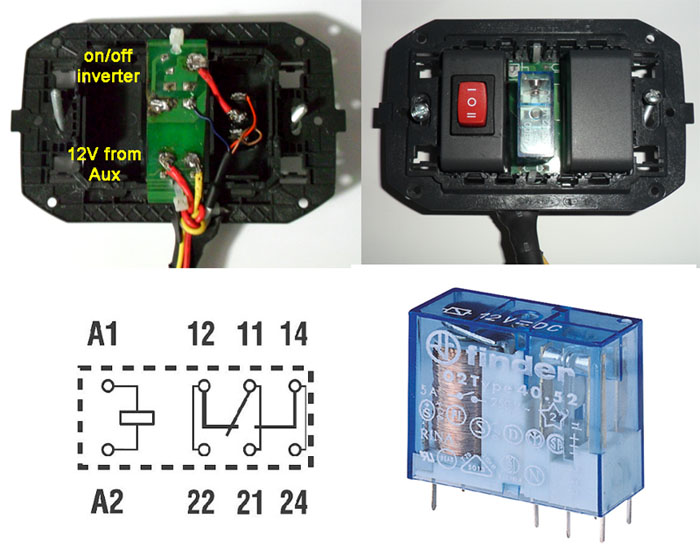

Ho constatato che il mio funziona bene, quindi ho collegato il relè lasciando l'interruttore per mantenere sia la funziona PS che normale.. forse il tuo è solo un difetto del cavo, eccolo realizzato

http://www.energialternativa.info/Public/NewForum/ForumEA/1384368905.jpg

@Alfa156 in realtà il rele da 12V pilotato dal FM80 non va a staccare l'ingresso positivo degli accumulatori, ma semplicemente aziona l'interruttore d'accensione dell'inverter stesso, quindi parliamo di pochissima corrente senza nessun ritorno.. il relè che avevo messo nello schema prima era NC, quindi non andava bene, grazie all'amico bobo81 ne aveva uno NA, che chiude il contatto quando gli arriva l'imput dal regolatore.
Per voltaggio massimo intendi il Low Voltage Disconnect / Reconnect (lvdr) ossia a quale voltaggio si riaccende l'inverter?

grazie, domani faccio una prova faccine/clap.gif





alfa156
milliWatt


Utente
Msg:19

Stato:



Inviato il: 13/11/2013,21:15

Ok bene allora low voltage disconnect e quando le batterie scendono di tensione, in questo momento l'aux del flex 80 da tensione al tuo relè che agisce sull'inverter e lo stacca. Successivamente quando il banco batteria raggiungerà il valore di tensione massima, l'uscita aux del flex 80 non ecciterà più il relè e quindi l'inverter si accenderà. <resta solo di settare i valori di tensione di disconnessione e riconnessione. <ciao



Danwave

Avatar
Watt


Utente
Msg:76

Stato:



Inviato il: 13/11/2013,21:56

CITAZIONE (alfa156 @ 13/11/2013, 21:15)
Ok bene allora low voltage disconnect e quando le batterie scendono di tensione, in questo momento l'aux del flex 80 da tensione al tuo relè che agisce sull'inverter e lo stacca. Successivamente quando il banco batteria raggiungerà il valore di tensione massima, l'uscita aux del flex 80 non ecciterà più il relè e quindi l'inverter si accenderà.

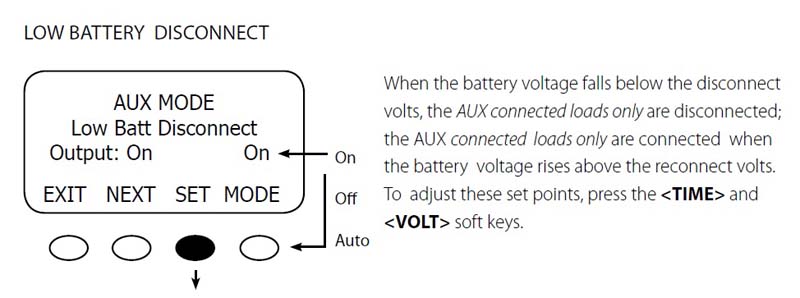

mm.. scusa ma quando le batterie scendono sotto il livello impostato (LVD) non dovrebbe staccare la 12v dellaux invece di attaccare? questo è un relè normalmente aperto (off), in presenza dei 12V chiude la fase (on), ciao

http://www.energialternativa.info/Public/NewForum/ForumEA/1384384342.jpg





alfa156
milliWatt


Utente
Msg:19

Stato:



Inviato il: 14/11/2013,00:09

Sull'uscita ausilaria del flex puoi fare quello che vuoi, nel senso che quando le batterie raggiungono il voltaggio basso ,su questa uscita puoi trovare il segnale che eccita il relè, oppure, se la setti in maniera diversa non ci trovi tensione. Quindi puoi gestire come vuoi l'uscita adoperando relè di qualsiasi tipo o NA oppure NC, l'unica cosa che mi sento di raccomandarti è quella di non mettere relè grossi con bobine che succhiano corrente, meglio metterne due in cascata di cui uno piccolo con bobina di eccitazione che non assorbe quasi niente. Ciao facci sapere, e visto che ci sei dimmi che batterie stai utilizzando marca e modello. Saluti a tutti



Danwave

Avatar
Watt


Utente
Msg:76

Stato:



Inviato il: 14/11/2013,00:27

ok penso comunque che questo relè assorba meno di 2,5W, uso 6 batterie AGM Kema Power 12V 150Ah



alfa156
milliWatt


Utente
Msg:19

Stato:



Inviato il: 14/11/2013,00:40

Ok allora vedi la scheda tecnica delle batterie e sicuramente diranno i valori di tensione di carica e scarica, sulla scarica mi terrei leggermente più su giusto per stare tranquillo, buonanotte



Danwave

Avatar
Watt


Utente
Msg:76

Stato:



Inviato il: 17/11/2013,19:01

Ok ho montato l'interruttore con il relè e impostato il Low Battery Disconnect dell'aux con i valori di disconnessione a 22,8V e riconnessione a 25V, su on/auto

funziona alla grande! faccine/biggrin.gif




Modificato da Danwave - 17/11/2013, 20:36


alfa156
milliWatt


Utente
Msg:19

Stato:



Inviato il: 18/11/2013,00:04

Mi pare un po basso il valore di tensione di riconnessione delle batterie, se non erro io per i miei accumulatori ho impostato 27,7 volt e disconnessione 24 volt, così non li stresso tanto. In caso di emergenza puoi far partire l'aux del flex 80 mettendolo in modalità manuale su on. Ciao
