Ram Pump Pompa d'ariete, Come sollevare acqua senza elettricità
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 14/06/2014 00:49:03

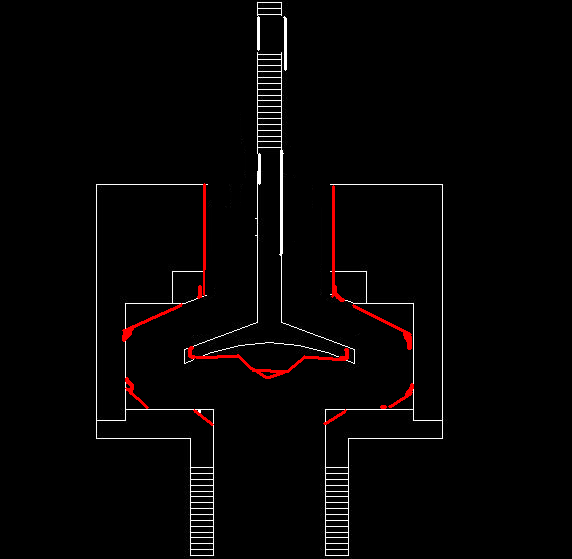

intendo una cosa del genere

si intende che la valvola è completamente aperta



Immagine Allegata: arrotondata.PNG

ForumEA/A/arrotondata.PNG



---------------
Al peggio non esiste limite



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 14/06/2014 01:27:37

...mi complichi un po' la vita, ma vedremo di farcela



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 14/06/2014 01:28:02

CITAZIONE (kekko.alchemi, 14/06/2014 00:49:03 ) Discussione.php?211557&23#MSG352

Bolle approvi? ...fra poco te la costruisco...

approvo tutto...

ho trovato in rete un documento di una università 'espanola' che tratta la ram pump:micidiale...micidiale...micidialissimo....maleficissimo!



Modificato da NonSoloBolleDiAcqua - 14/06/2014, 01:31:54


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 14/06/2014 14:48:37

link link link link



---------------
Al peggio non esiste limite



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 14/06/2014 16:17:46

il link non lo trovo, fortunatamente da un'altra parte ho il doc originale...vale oro per quanto pesa...ma un doc virtuale ...pesa?

Per il resto ho acquistato la valvola da fondo da 1", i risultati sono praticamente identici...non c'è un miglioramento delle prestazioni in pressione, per quanto riguarda il rendimento non si direbbe...ad okkio le due prove sembrano identiche...ma per evitare errori grossolani ad okkio ho fatto due video che posterò...essendo solo non ho visto se varava la quantità d'acqua che risaliva nel serbatoio a 20 m di altezza.

C'è da dire che la valvola lavora...mettendo la mano si sente che la valvola si sposta non so se riesce a chiudersi...la pressione a cui ho fatto la prova sono quindi 2 atm , la valvola di dispersione è di 1/2" forse non torna abbastanza acqua per evidenziare un significativo aumento prestazionale...insomma al momento il risultato è incerto...attendo collaboratori...ma è iniziato il diluvio...che palle...si può dire?



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 14/06/2014 17:00:04

Complimentoni ragazzi!!!
Ho letto tutto velocemente, ma è ben chiara e ammirabile la vostra opera.
Avrei una domanda... ma se invece di portare il flusso ottenuto ad quota superiore lo si mantiene all'altezza della pompa stessa, si ottiene la stessa pressione da voi acquisita ma con portata decisamente superiore???



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 14/06/2014 17:57:32


CITAZIONE

C'è da dire che la valvola lavora...
......



---------------
Al peggio non esiste limite



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3443

Stato:



Inviato il: 14/06/2014 18:06:26


CITAZIONE

il link non lo trovo, fortunatamente da un'altra parte ho il doc originale...vale oro per quanto pesa...ma un doc virtuale ...pesa?

Passaci il titolo che lo cerchiamo con google...



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 14/06/2014 20:02:39

Pino, ho recuperato il calcolatore dove stavo smanettando...ecco il documento , è decisamente interessante e l'ho portato a casa nel forum LINK, i test sono fatti in modo professionale e le soluzioni adottate sono fatte per fornire risultati non interpretabili. Cercavo una differenza di prestazioni con tubo inclinato/tubo verticale della mandata ed è saltato fuori questo capolavoro . Anche il rendimento della pompa lo considera come noi abbiamo definito il rendimento del sistema ... l'autocritica non ha colpito solo me ... insomma un gioiello ...peccato per lo spagnolo, è una lingua che non digerisco...ho provato a tradurre i ringraziamenti iniziali e non ci sono riuscito nemmeno con google...se qualche buon samaritano mi tradurrebbe la prima frase che mi è rimasta in sospeso...



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 14/06/2014 21:37:27

Provo a dire la mia...
Se il segreto di questo sistema sta nel famoso colpo, più si rende rapida della valvola e più il sistema ne dovrebbe guadagnare... e se invece di essere rapida (regolata dalla "sola" spinta) fosse anche a scatto???
Faccio un esempio "scemo"... avete presente quando giocate a biglie che caricate il dito indice o medio rispetto al pollice??? Al rilascio dal pollice, la velocità è nettamente maggiore di quanto potreste averne senza questo "blocco temporaneo"...
Potrebbe aver senso pensare ad un accrocchio per un effetto simile???



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 14/06/2014 22:23:26

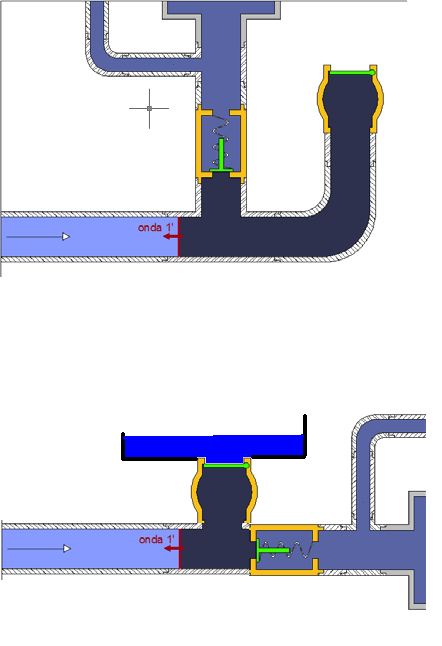

teoricamente sono uguali (in aprossimazione 0, come una lente singola è equivalente ad un obbiettivo da 6 lenti di una macchina fotografica) ma in realtà sono differenti perchè quello che si trascura nel 1° disegno è troppo

si trascura il fatto che i tubi ed i condotti non sono per nulla ideali hanno attrito ed elasticità.

lo shock di pressione perde energia se percorre lunghezza, le pareti pulsano,le curve e i percorsi ramificati contano, ecc ecc

occorre mantenere la valvola di shock il più vicino possibile alla valvola di non ritorno in modo che l'onda di ritorno ad alta pressione non abbia grandi valorei.. insomma bisogna pensare al fluido come ad materiale per nulla ideale che ha inerzia , insomma occorre pensare al fluido come qualcosa in movimento non un fluido statico

Potrebbe valere la pena di mettere un'espansione controllata nella zona di shock
ad es che con una def minima assumano la pressione di 2 o 3 volte la pressione massima (.... una pallina di gomma?) per eliminare il picco di pressione e tradurlo in portata.

mi sembra che si porti troppa attenzione sull'onda sonora di pressione effetto esistente ma in realtà principalmente si tratta di oscillazione di colonne di fluido, come mostra il riflusso



Immagine Allegata: bombadeariete.PNG

ForumEA/A/bombadeariete.PNG



Modificato da qqcreafis - 14/06/2014, 23:44:41


---------------
Al peggio non esiste limite



5ino
KiloWatt


Gruppo:Utente
Messaggi:107

Stato:



Inviato il: 14/06/2014 22:32:47

la spinta maggiore si ha principalmente giocando con la velocita' d uscita dell acqua dalla valvola stessa e questa viene regolata dal tempo d apertura della valvola a sua volta regolato dai pesi. ovviamente nella tubazione di pescaggio si ha una Vmax (senza accrocchi che ne impediscono il flusso) , di conseguenza si puo tarare (con i pesi) affinche' la ram funzioni sfruttando il flusso massimo e di conseguenza si ha la spinta massima che la ram puo' generare.....tutte le altre spinte, sempre lavorando con i pesi, sobo inferiori a questo valore. per farla breve, ogni ram, in funzione dei diametri, lunghezza delle condotte e dislivelli, ha un proprio range di lavoro. Scoperta l acqua calda?...puo' darsi che ho detto una cosa ovvia....ma e' bene ricordarlo....perche' qualxuno ha approntato una ram e non la "sfrutta" come invece potrebbe oppure si verifica l esatto contrario.....pretendendo che l acqua arrivi sull Everest quando invece al massimo puo fare un dislivello di 2metri con un salto di 1 metro.......



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 14/06/2014 23:51:58

quindi la valvola lavora ... nel senso che si chiude? fa un rumore di chiusura?


Già il fatto che non faccia una perdita significativa è un successo perchè comunque una valvola in più fa ostruzione.

ci potrebbe essere una soluzione



---------------
Al peggio non esiste limite



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3443

Stato:



Inviato il: 15/06/2014 01:02:15


CITAZIONE

se qualche buon samaritano mi tradurrebbe la prima frase che mi è rimasta in sospes

Quale frase?

pagina/riga...

Traduttore con sinonimi...



Modificato da PinoTux - 15/06/2014, 01:06:26


---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 15/06/2014 02:26:54

CITAZIONE (qqcreafis, 15/06/2014 01:02:15 ) Discussione.php?211557&24#MSG368

quindi la valvola lavora ... nel senso che si chiude? fa un rumore di chiusura?


Già il fatto che non faccia una perdita significativa è un successo perchè comunque una valvola in più fa ostruzione.

ci potrebbe essere una soluzione

non riesco a capire se si chiude,la valvola è chiusa, non si vede nulla, mettendo la mano nella vasca riesco a toccarla e sento che si muove...quindi l'idea è sicuramente interessante, tant'è che dovrei vedere se aumenta la quantità d'acqua in risalita anche perchè è vero che ostruisce l'acqua in ingresso...che di per se sarebbe un enorme successo...se domani non piove verifico tutto!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
