Accumulatore PLANTAGO, Batteria plantè di Agolui
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/02/2016 13:34:46

https://archive.org/details/storagebatterya01treagoog

Versione Pdf Originale

Versione Pdf con OCR (Per Ricerche del Testo)



Modificato da BellaEli - 03/02/2016, 20:20:18


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 03/02/2016 14:49:25

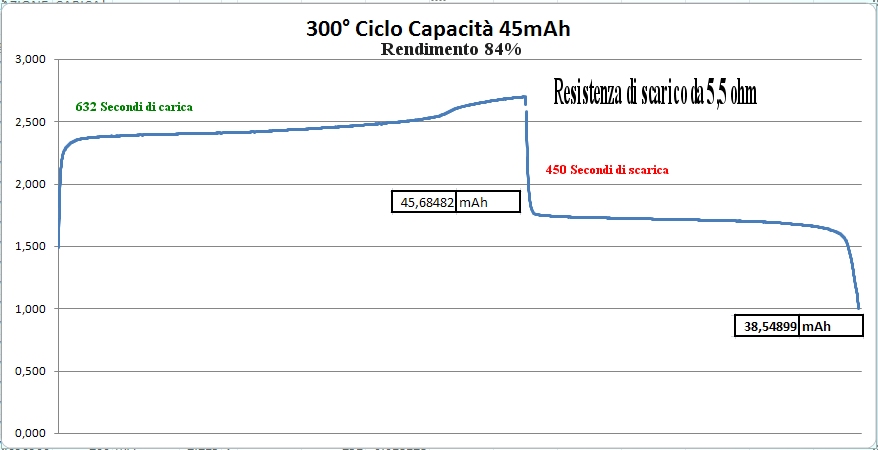

Passiamo ad analizzare il trecentesimo ciclo...il valore VMin nel corso delle prove è stato portato a 1.0V (posso vedere per quanto ha ciclato a questo valore) , la corrente di carica è rimasta sempre di 260 mA mentre la resistenza di scarica è passata a 5.5 ohm. La batteria è passata ad una capacità di 45mAh con un itero ciclo di durata di 18 minuti! Il rendimento si è portato all' 84% !!

http://www.energialternativa.info/public/newforum/ForumEA/H/300Ciclo.jpg



Scarica allegato

TrecentoCiclo.zip ( Numero download: 164 )



Modificato da BellaEli - 03/02/2016, 15:59:14


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 03/02/2016 15:13:04

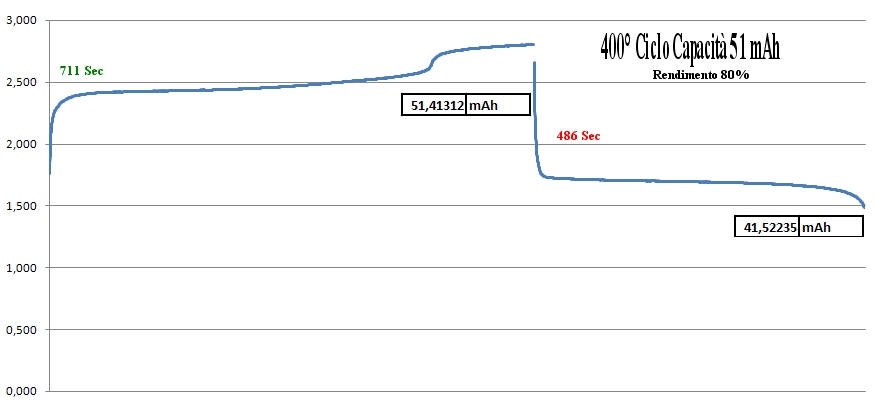

Vediamo il quattrocentesimo ciclo, il valore VMin è tornato a 1.5V , la corrente di carica è rimasta sempre di 260 mA mentre la resistenza di è rimasta a 5.5 ohm. La batteria è passata ad una capacità di 51 mAh con un ciclo completo di 20 minuti!

http://www.energialternativa.info/public/newforum/ForumEA/H/400Ciclo.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 03/02/2016 15:36:40

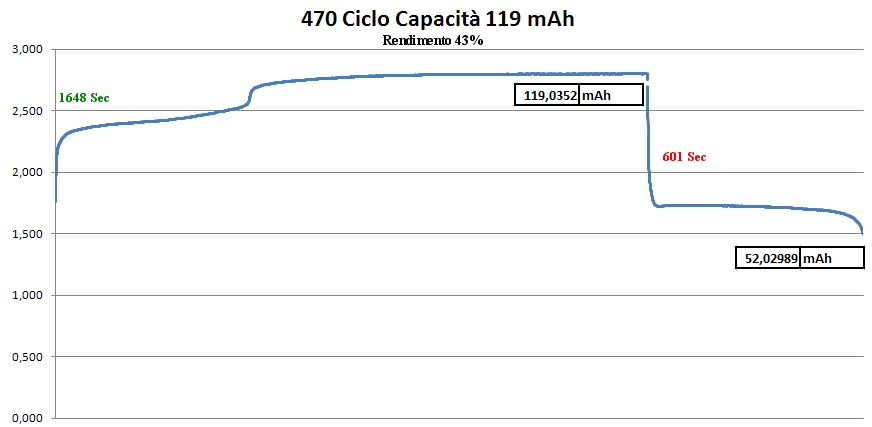

Vediamo il quattrocentosettantesimo ciclo, VMin= 1.5 , la corrente di carica= 260 mA Resistenza di scarico= 5.5 ohm. La batteria è passata ad una capacità di 119 mAh con un ciclo completo di 37 minuti! Il 'rendimento' (per non accendere la suscettibilità di qualcuno lo metto tra apici ) è sceso al 43%!

http://www.energialternativa.info/public/newforum/ForumEA/H/470Ciclo.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 03/02/2016 16:16:50

Molto, molto interessanti i grafici...

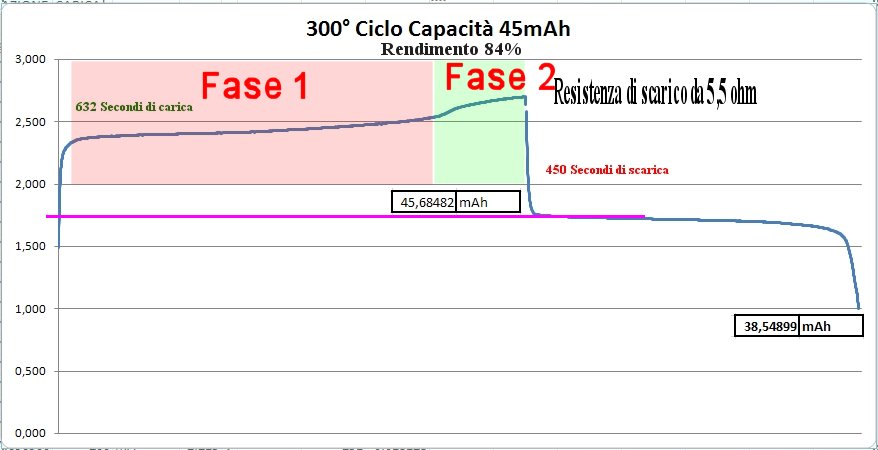

Qualche osservazione:

http://www.energialternativa.info/public/newforum/ForumEA/H/Immagine%201.jpg



Guardando l'immagine sembra che nella "Fase 1" si ha la vera carica della batteria, nella Fase 2, invece, sembra che iniziamo a formare altra materia attiva...

Il grafico sembra confermare quello che ha detto QQ, ovvero che la Fase 1 è inutile ai fini della formazione !!!

Altra cosa che salta all'occhio è che appena si collega il carico la tensione scende a valori molto molto bassi, sintomo che il carico applicato è troppo alto... Forse con capacità piccole (come quella attuale della batteria) questa cosa non è un problema, ma con l'aumentare della capacità la corrente di scarica deve necessariamente essere diminuita rispetto alla capacità... o no ?!?

In questo ciclo, essendo la fase 2 molto piccola, la batteria ha "reso" tanto, 84%

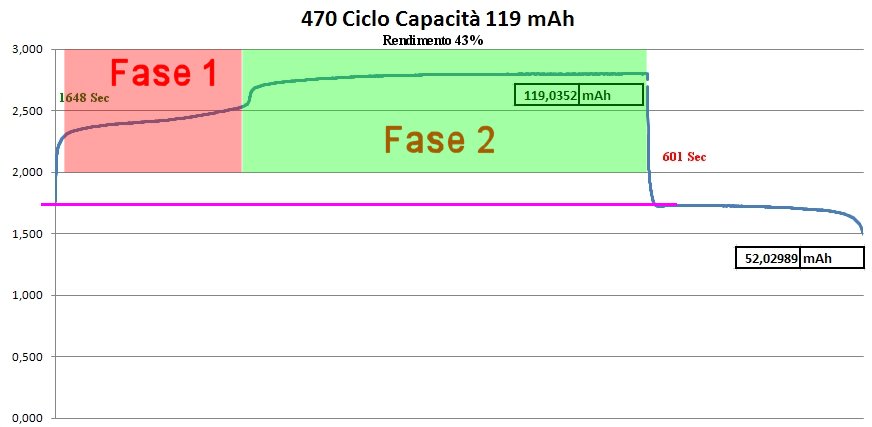

Ma osserviamo quest'altra immagine:

http://www.energialternativa.info/public/newforum/ForumEA/H/Immagine%202.jpg



In quest'altro ciclo la Fase 1 è molto più piccola rispetto alla Fase 2: perchè ???
A occhio la tensione sembra la stessa, anche la corrente di carica è la stessa, perchè la Fase 1 è durata così poco ? Cosa è cambiato rispetto al 400° ciclo del post precedente ???

Altra cosa, sarebbe utile capire se la materia attiva formata si stacca o no dalle piastre, ci vorrebbe un vasetto di vetro trasparente e le piastre a vista in modo da poterle fotografare di tanto in tanto... Agolui, che dici, questa cosa si può fare ?

P.S. QQ, mi sono permesso di modificare il tuo post, aggiungendo il PDF e il link

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 03/02/2016 16:29:41

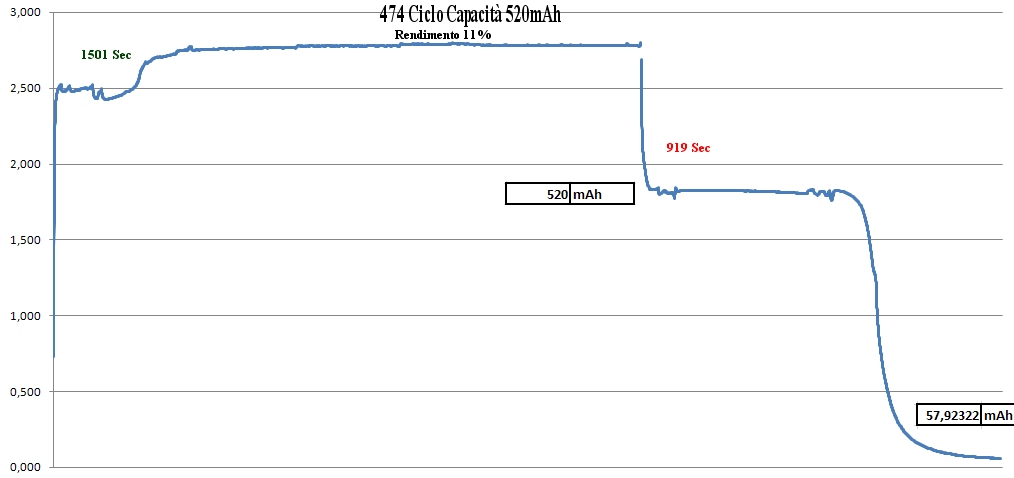

Poi, nel pomeriggio di ieri viene portata la corrente a 520mA e la VMin a 0.06V....e dopo il secondo ciclo (474) si ha un comportamento molto diverso!
Il ciclo ha questi parametri 474, VMax 2.8 VMin=0.06 Ic=520mA Rs=5.5ohm

sembrerebbe un successo visto che l'energia assorbita dalla batteria sale vertiginosamente ma analizzando i dati...salta fuori un qualcosa di nuovo, vero che l'energia assorbita aumenta di un fattore 5 ma l'energia erogata rimane praticamente quella. L'intero ciclo è durato circa 40 minuti! E' solo questo ciclo quello anomalo oppure c'è qualcosa che non quadra? Che dite voi? Non ho i dati al ciclo successivo...poi sono andato via...occorre fare quanto prima un'analisi dei cicli successivi!!!! Ieri sera Agolui ha postato la foto e il ciclo dura due ore...ma ho un dubbio...stiamo andando nella direzione giusta?


http://www.energialternativa.info/public/newforum/ForumEA/H/474Ciclo.jpg



Vi allego il file excel per eventuali verifiche!

Scarica allegato

474.zip ( Numero download: 161 )



Modificato da Bolle - 03/02/2016, 16:34:54


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/02/2016 18:02:23

Giusto la carica è stat di 800C circa e la scarica di 300C

e la capacità 81mAh



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 03/02/2016 19:28:53

Quanto possono incidere i separatori?



---------------
Chi non si indebita fa la rabbia degli usurai



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 03/02/2016 19:31:21

Ciao qq,



Ma gli 81 mAh da dove li prendi ???

Gli 800C e 300C, suppongo che vogliano dire la corrente di carica/scarica di ogni ciclo, se ipotizzi una capacità di 81mAh, 800C e 300C vogliono dire una corrente di carica/scarica rispettivamente di 64,8A e 24,3A: non può essere, cose intenti dire ???

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/02/2016 21:13:21

ho rifatto i calcoli con il foglio in excel ed è 54mAh e 193C di capacità (fino a 1,5volt di scarica)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 03/02/2016 21:14:25

Si, dipende dalle soglie che si utilizzano, però non hai risposto alla domanda: cosa sono 800C e 300C ???



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/02/2016 21:16:14

800coulomb la carica ingurgitata o emessa


1Coulomb = 1A*1secondo

ora provo con i dati precedenti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 03/02/2016 23:02:29

Attenzione: C'è un errore nel foglio del ciclo 474!
Ho ciccato la colonna...l'energia assorbita dalla batteria è 216mAh e non 520mAh!Faccine/Smileys_0028.gif
Domani correggo il grafico e allego il file giusto!!

Scarica allegato

474OK.zip ( Numero download: 157 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/02/2016 23:16:35

a 300 capacità 38,6mAh
a 470 capacità 52 mAh

a474 capacità 57,9 mAh con il ciclo anomalo ???


negli ultimi cicli è aumentata tanto

da 300 a 474 cicli è aumentata ogni ciclo di 0,079mAh

negli ultimi 4 da 470 a 474 è aumentata 1,45mAh ogni ciclo


dividendo per la capacità media

da 300 a 470 variazione_per_ciclo_per_mAh= 0,079/(52+38,6)/2=0,000435=0,0435%

4a 400 a 470 variazione_per_ciclo_per_mAh= 1,475/(52+57,9)/2=0,00671=0,67%



Modificato da qqcreafis - 03/02/2016, 23:21:37


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/02/2016 23:29:32

quindi il guadagno è 15 volte per cilo per mAh di capacità rispetto al precedente metodo e a parità di tempo 7,5 volte



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
