eolico aiutooooo !!!!!!!
FinePagina

nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 12/03/2016 14:21:15

ciao a tutti....
ho gia' fatto qualche eolico grazie a voi,
ma produce poco, quindi vorrei farne uno un po' piu' grande.
mi e' ancora sconosciuto il diametro dei rotori.
voglio fare l'eolico con i seguenti componenti:
48 magneti neodimio 60x20x10 n52 (24 x ciascun rotore)
statore composto da 9 bobine
filo da 2mm (1mm x 2 fili) voglio farlo bifilare.... 33,3 metri per ogni bobina quindi totale filo da 1mm, 600 metri.

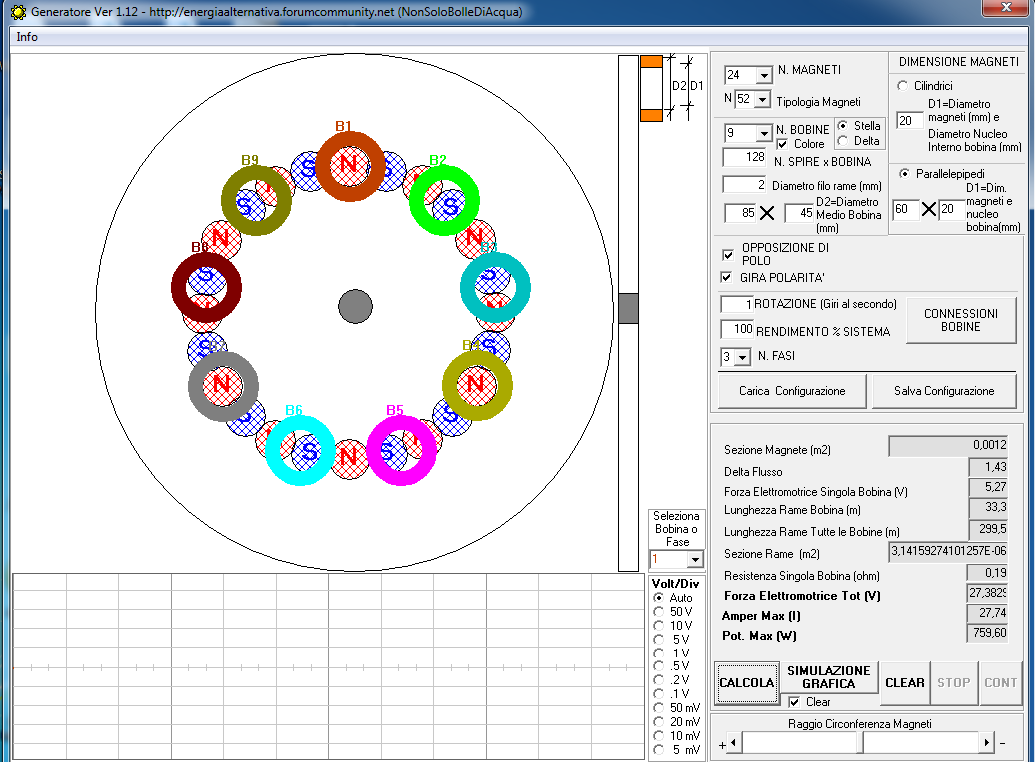

ho provato a vedere cosa dice il simulatore e non ne sono convinto al 100 %
vorrei usarlo per caricare un banco batterie da 24 volt ampere per adesso sui 200 A.
la mia domanda e':
facendolo con 24 magneti per ogni rotore da problemi se uso solo 9 bobine?
e' meglio fare 18 bobine con filo unico 33,3 metri x 1mm oppure e' meglio fare 9 bobine bifilo 33,3, metri x 2mm (1mm x bifilo)?
gli ampere come vi sembrano.....cosa puo' produrre veramente questo generatore?
che spessore posso fare per le bobine?
quanto e' il massimo che consigliate?
pero' con il simulatore facendo due conti non conviene farne 18 perche' sparisce la meta' dei watt.
cosa consigliate?
grazie a tutti







Immagine Allegata: pro ide.png

ForumEA/H/pro ide_1.png



Modificato da ecologix1971 - 15/03/2016, 09:29:32


righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/03/2016 18:02:22

Ciao Nick23,
Benvenuto nel forum.
Ricordati che per il caps lock inserito e scrivere tutto in maiuscolo equivale ad urlare
Ritornando alla tua richiesta, fai attenzione che il simulatore hai impostato come rendimento del sistema al 100% e questo valore non rispecchia esattamente i risultati reali.
Per valori prossimi a quelli ottenibili si mette un valore che solitamente è il 50%.
Poi per un trifase c'è una regola precisa con il numero deiagneti e numero di bobine corrispondente a 1,33 magneti per bobina (circa)



---------------
Chi non si indebita fa la rabbia degli usurai



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 13/03/2016 01:17:43

GRAZIE RIGHETZ.... quindi? datemi risposte per favore... sto spendendo 700 euro per filo e magnete... il resto e il meno diciamo... posso oppure no usare 24 magneti con 9 bobine?? secondo me solo righetz puo aiutarmi perché partecipa a molte discussioni ... aiutatemi per favore ...sto spendendo molti soldi...



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/03/2016 12:40:50

Si, si possono fare 9 bobine con 24 magneti.
La dimensione dello statore dipende molto da come si costruisce la bobina e di conseguenza vincola la dimensione delle flange.
I magneti sono belli tosti.
Questa sera quando torno faccio 2 calcoli sul filo delle bobine.

Dei lavori realizzati in precedenza hai foto da pubblicate e se ti va di elencare alcuni dati costruttivi, giusto per capire dove si può migliorare.



---------------
Chi non si indebita fa la rabbia degli usurai



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 14/03/2016 16:51:42

12 magneti 20x10 per ogni disco
filo 0,75 mm x 2 lunghezza 16,5 metri
ha bisogno di tanti giri per produrre sui 240 piu o meno
solo che non ho a disposizione tantissimo vento
poi le calamite sono piccole
cambiando lo statore magari riesco a fare qualcosa di meglio...pero preferisco farne uno molto piu grande in tal modo da poter ricaricare un banco da 24 volt... poi il regolatore me lo fa un mio amico...
sta facendo una cosa molto complessa
sta progettando un circuito che ricarichi le batterie una per volta e di farle consumare sempre una per volta...appena arriva sotto 80% della carica passa alla prossima...cosi facendo allunga la vita delle batterie ...



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 14/03/2016 16:52:05

non riesco a postare le foto... (



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 14/03/2016 18:13:07

come posso calcolare la misura delle bobine? devo calcolare le bobine cosi so che misure hanno i 2 dischi in ferro per il rotore ...devo fare il disegno cosi un mio amico inizia a tagliare il tutto a laser.. poi i magneti hanno da rispettare misure tra di loro oppure no? grazie ancora ragazzi... grazie righetz



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/03/2016 18:38:31

Intanto abbiamo già lo spessore di quanto sarà lo statore, 10 mm



---------------
Chi non si indebita fa la rabbia degli usurai



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 14/03/2016 18:52:28

sisi...anche l' altro avevo fatto le bobine da 10 mm piu resina 2 mm diciamo



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 14/03/2016 18:53:24

al primo eolico mi e finito il catalizzatore della resina negli occhi... non e piacevole....



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/03/2016 19:13:34

CITAZIONE (nick23, 14/03/2016 18:53:24 ) Discussione.php?213577&1#MSG9

al primo eolico mi e finito il catalizzatore della resina negli occhi... non e piacevole....


Direi proprio di no



---------------
Chi non si indebita fa la rabbia degli usurai



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 14/03/2016 22:35:32

sei riuscito righetz a fare 2 conti? come dovrei fare sto eolico? cosa riesco a produrre secondo te?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/03/2016 23:37:38

Fatti 4 calcoli con 24 magneti di quelle dimensioni i dischi ti vengono da 390 mm.

Le bobine ho cercato di ottimizzarle facendole trapezoidali, spessore 10 mm con le "spalle" larghe 10 mm la lunghezza massima di 110 mm.
La soluzione con 9 bobine rimane molto spazio non utilizzato tra una bobina e l'altra.
Per ottimizzare al meglio e avere più rame al lavoro sotto i magneti ti suggerisco di metterne 18 bobine.

http://www.energialternativa.info/public/newforum/ForumEA/H/Prova.png



http://www.energialternativa.info/public/newforum/ForumEA/H/pROVA1.png




Avrai meno spire per bobina ma più bobine aiutano a raggiungere il voltaggio desiderato.

Per il numero di spire e i metri di rame faccio domani sera un conteggio.
Tieni presente che mettere due fili da 1 mm di diametro non ottieni l'equivalente di un filo da 2 mm di diametro.
Nel tuo caso due fili da 1 mm di diametro corrisponde ad un singolo filo dal diametro di 1,4 mm.
Per caso hai già fatto la spesa?



---------------
Chi non si indebita fa la rabbia degli usurai



nick23
Watt


Gruppo:Utente
Messaggi:46

Stato:



Inviato il: 14/03/2016 23:52:12

nono...ecco perche tante domande...voglio spendere bene i soldi... ma poi se faccio 18 bobine 33.3 metri filo da 1...cosa riesco a produre? il programma di bolle non mi convince su quello che dice...



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/03/2016 00:02:44

Non è detto che per una bobina ti servano 33 metri di filo.... devo fare 4 calcoli ...
Poi se usi un filo solo, hai una sezione minore e di conseguenza porta meno corrente e una minore potenza.



---------------
Chi non si indebita fa la rabbia degli usurai
