generetore eolico 24 v
FinePagina

giandodd
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 28/06/2016 23:24:18

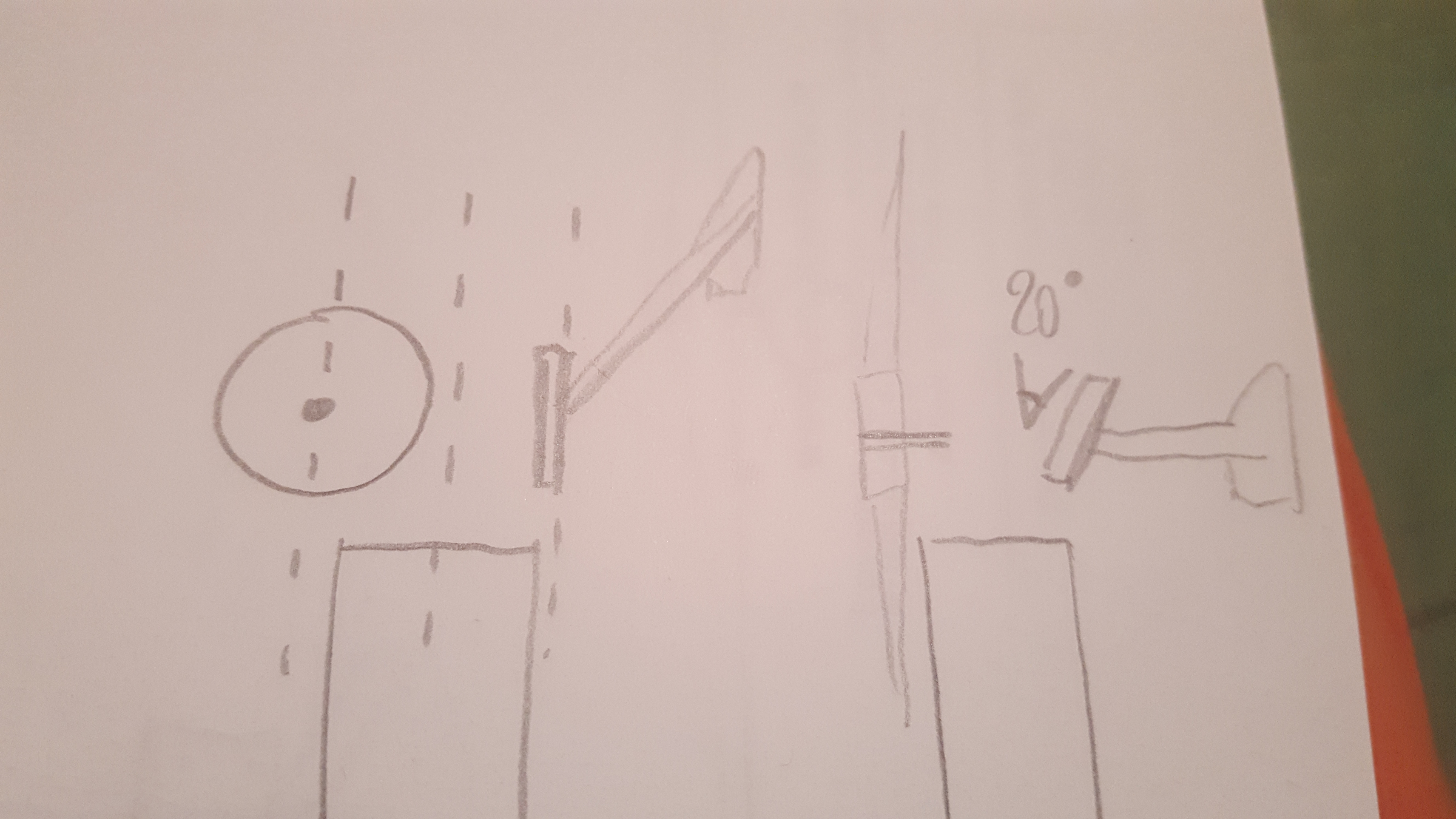

Avevo gia visto l'ottimo funzionamento del sistema in quel video...intendevo fare una cosa del genere (vedi disegno in allegato) a sinistra il centro pale e la coda su assi opposti da quelli centrali...e a destra l'inclinazione a 20gradi per far alzare la coda...con la posizione di riposo al centro...
Potrebbe funzionare?
In pratica la piastra a 45 gradi serve per allontanare dall asse centrale la coda...quello a 20 gradi per farla sollevare in alto...non capisco gli altri 20 gradi...mi sbaglio?



Immagine Allegata: 1467148813855621078951.jpg

ForumEA/M/1467148813855621078951.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 29/06/2016 00:19:52

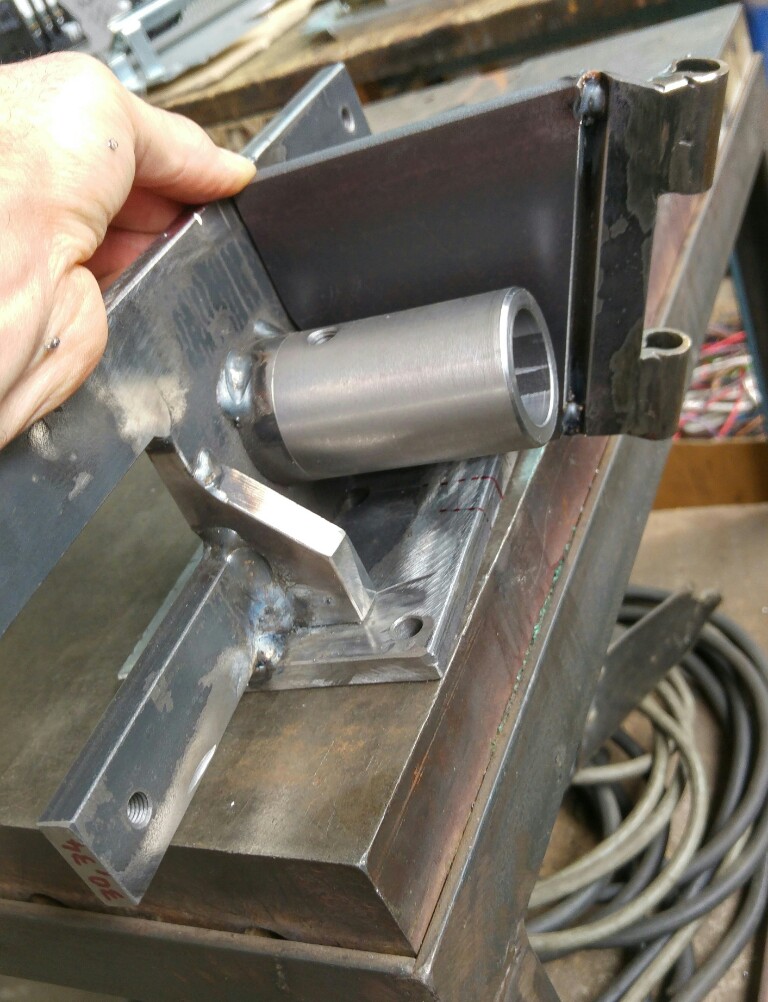

In pratica intendi cosi?



Immagine Allegata: 20160627_133038_HDR~2-768x1002.jpg

ForumEA/M/20160627_133038_HDR~2-768x1002_1.jpg



giandodd
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 29/06/2016 08:17:40

Si....la prolunga dove è saldata la cerniera a 20 gradi verso l'indietro, è spostata dal lato opposto del centro rotore rispetto all asse di rotazione sul palo?...se si era quello che intendevo io..
L'hai provata gia così? In teoria dovrebbe funzionare...o almeno nelle prove che ho fatto sul banco sembra fare il giusto lavoro...equilibrio al centro e salita da un lato e l'altro col piegarsi...
Grazie a tutti per il tempo dedicatomi

Guardando meglio la foto...la cerniera a 20gradi intendo metterla direttamente vicino la piastra che viene da davanti..senza l'altro pezzettino per spostarla lateralmente ...non so se mi sono fatto capire...



Modificato da giandodd - 29/06/2016, 11:57:43


righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 29/06/2016 20:59:43

CITAZIONE (giandodd, 28/06/2016 23:24:18 ) Discussione.php?213678&21#MSG302

Avevo gia visto l'ottimo funzionamento del sistema in quel video...intendevo fare una cosa del genere (vedi disegno in allegato) a sinistra il centro pale e la coda su assi opposti da quelli centrali...e a destra l'inclinazione a 20gradi per far alzare la coda...con la posizione di riposo al centro...
Potrebbe funzionare?
In pratica la piastra a 45 gradi serve per allontanare dall asse centrale la coda...quello a 20 gradi per farla sollevare in alto...non capisco gli altri 20 gradi...mi sbaglio?


Il tutto è spiegato a questo LINK, nella mia soluzione ho solo invertito il secondo angolo di 20° sulla verticale posizionandolo al contrario per avere la coda in piega anche dalla parte opposta.



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 30/06/2016 21:18:54

Ragazzi oggi ho abbozzato la cerniera e i vari angoli in modo definitivo adesso é solo da saldare
Ho dovuto fare i 45 gradi e i 20 gradi senza il terzo angolo.
Cosi facendo sia a destra che a sinista la coda si alza uguale e a riposo si trova parallela al rotore

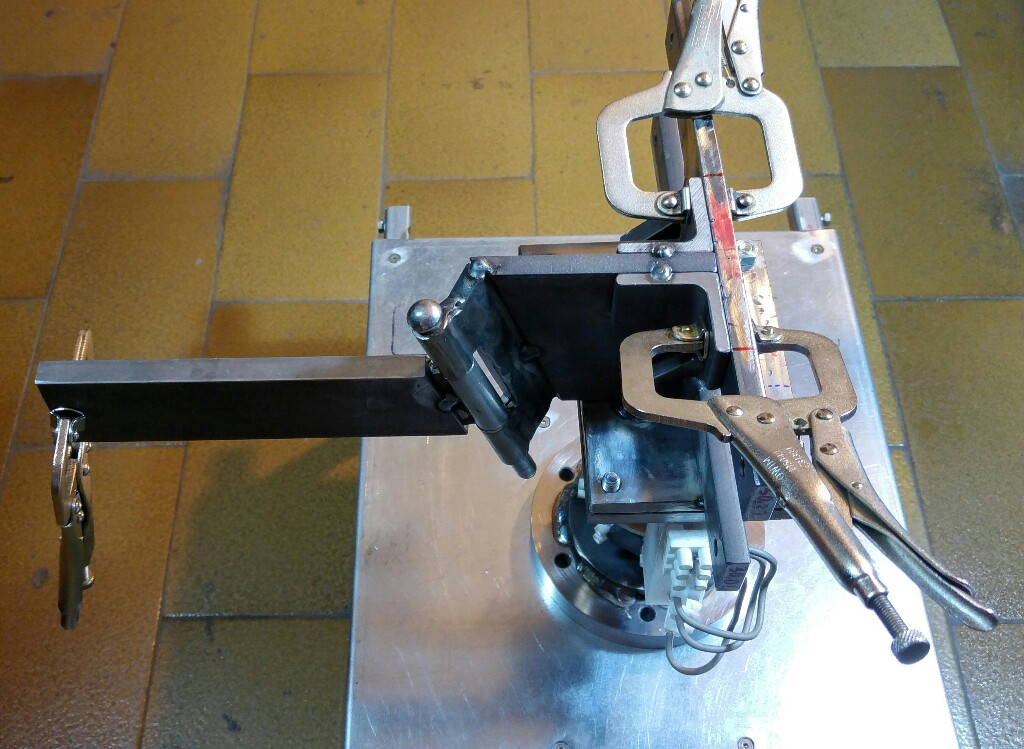

Immagine Allegata: 20160630_193153_HDR~2-1024x749.jpg

ForumEA/M/20160630_193153_HDR~2-1024x749.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 30/06/2016 21:22:47

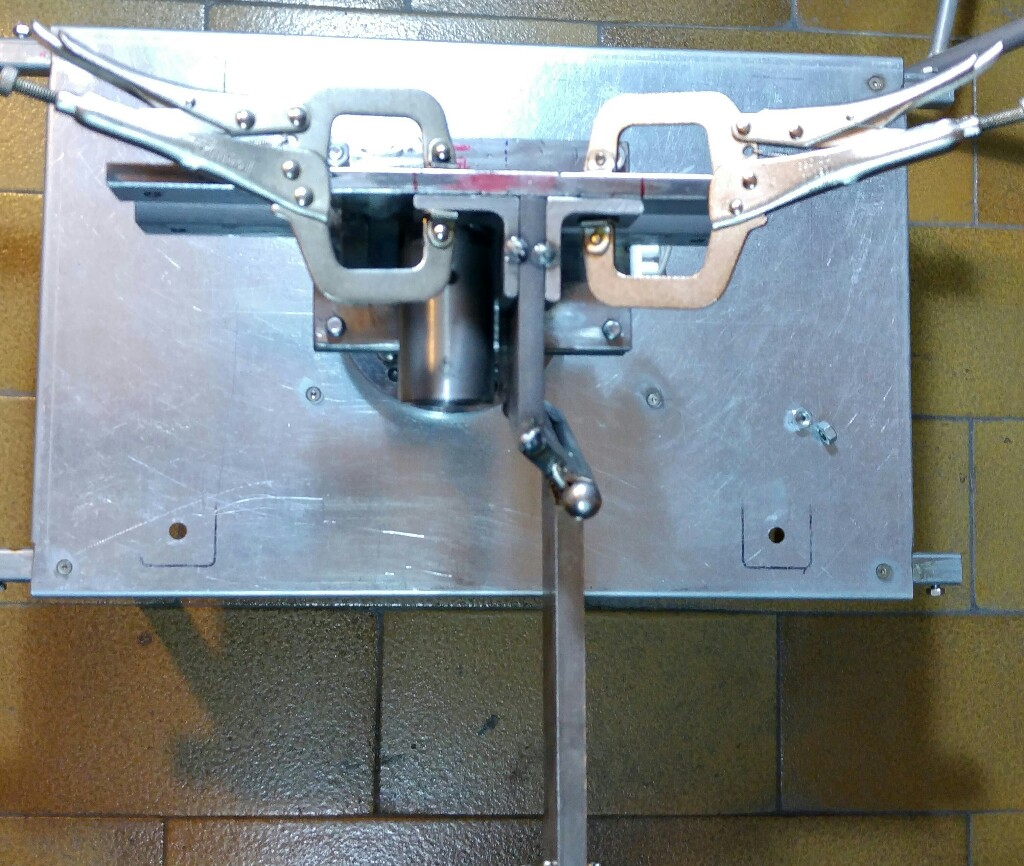

Vista da sopra



Immagine Allegata: 20160630_193120_HDR~3-1024x866.jpg

ForumEA/M/20160630_193120_HDR~3-1024x866.jpg



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 30/06/2016 22:12:33

Si procede alla grande
Piano piano si arriva all'atto finale.
Quando avrai fatto le saldature definitive il passo successivo è quello di assemblare il tutto.

L'ideale una volta completato, deve stare in equilibrio senza cadere in avanti o all'indietro.
Vale a dire il peso della coda con il suo braccio deve "scaricare" sull'albero verticale una forza uguale a quella del peso di tutto l'alternatore e rotore che ha il braccio più corto. Una sorta di bilancia..... alla fine anche nel mio non era proprio perfetto, tendeva leggermente a cadere in avanti



---------------
Chi non si indebita fa la rabbia degli usurai



giandodd
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 30/06/2016 22:17:28

Anche io sto abbozzando il tutto...appena ho un minuto liero a lavoro gli do un occhiata...
Se riesco domani faccio foto...
Ora proverò a mettere la cerniera direttamente a 20gradi senza il pezzettino a 45 e vedo come si comporta, poi si puo sempre modificare



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 30/06/2016 22:44:34

CITAZIONE (righetz, 30/06/2016 22:17:28 ) Discussione.php?213678&21#MSG308

Si procede alla grande
Piano piano si arriva all'atto finale.
Quando avrai fatto le saldature definitive il passo successivo è quello di assemblare il tutto.

L'ideale una volta completato, deve stare in equilibrio senza cadere in avanti o all'indietro.
Vale a dire il peso della coda con il suo braccio deve "scaricare" sull'albero verticale una forza uguale a quella del peso di tutto l'alternatore e rotore che ha il braccio più corto. Una sorta di bilancia..... alla fine anche nel mio non era proprio perfetto, tendeva leggermente a cadere in avanti

Quindi per decidere il peso e la lunghezza della coda devo assemblare tutto pale, rorore magneti statore ecc ecc ... Mi sa che per le prossime foto ci vorrà un po di tempo



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 30/06/2016 23:07:19

Diciamo che è una condizione ideale e non tassativa.
Se il peso risulta essere bilanciato anche in questa condizione definiamola condizione "bilancia", i cuscinetti del mozzo verticale reggeranno il peso di tutta la struttura in modo simmetrico e dureranno una vita.



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 30/06/2016 23:44:32

Sarà fatto... Una cosa che non saprei devo rispettare qualche misura per la superfice della coda?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 30/06/2016 23:59:14

Molti dati li recupero dalla mia memoria.... in un libro che non trovo più c'erano molte informazioni fondamentali come condizione "bilancia" che accennavo prima.

Per la superficie della coda, sempre a memoria, deve essere un valore compreso tra il 20% al 30% della superficie spazzata dal rotore.
Dal diametro delle pale calcoli l'area e poi il valore della coda la calcoli come valore intermedio tra 20% e 30%.
Credo che sul mio di averlo calcolato applicando il minimo sindacale.... all'inizio ho risparmiato su tutto



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 01/07/2016 00:05:06

Quindi vuol dire che se il mio rotore é170cm la superfice dovrà essere tra il 20-30%di 170cm?



Modificato da donato - 01/07/2016, 00:10:52


righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 01/07/2016 00:52:01

Il rotore ha il diametro di 170 cm che in rotazione copre un'area di p*r*r=3,14*0,85*0,85 = 2,26 metri quadrati.

La superficie della coda, 20% di 2,26 mq che corrisponde a 0,45 mq.
Se poi per motivi estetici la sagomi a tuo piacimento e diventa anche più piccola non ti cambia di molto.
La banderuola anche se ti viene con una superficie di 0,30 mq va bene lo stesso.
Il 20% o 30% è un valore abbastanza empirico, quello che mi ricordo e che ho sempre eseguito alla lettera è quello di sagomare il timone con una proporzione che sia più alto che largo.

Per esempio alto 60 cm e largo 30 cm. Se noti tutti i progetti che ho realizzato hanno la coda alta e stretta.

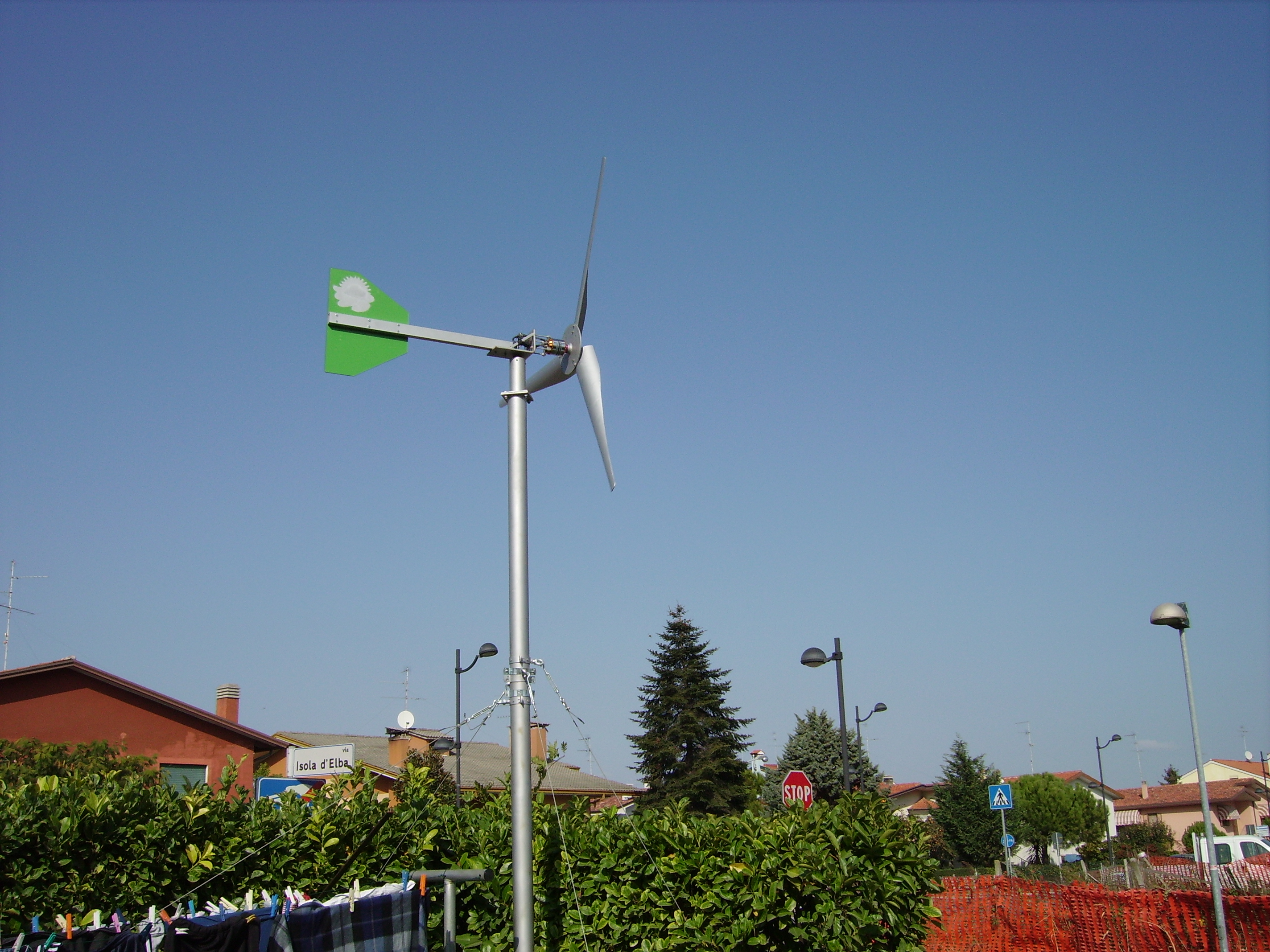

Questo uno dei primi accrocco con diametro delle pale di circa 150 cm e coda fissa:

http://www.energialternativa.info/public/newforum/ForumEA/M/pict0945.jpg



Si nota subito la coda poco proporzionata verso l'alto, funzionava lo stesso, ma se era più alta sarebbe stato più reattivo nei cambi di direzione.



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 01/07/2016 06:43:17

Ok quindi mi conviene costruirmi la coda cosi almeno in base al materiale e allo spessore che userò avrò un certo peso che mi determinerà la lunghezza della coda in modo da riuscire a mettere il tutto in equilibrio sull asse verticale
